2015年02月22日 イイね！

アルト配線引き直し

一ヶ月以上更新が止まっていましたが、一応生きてますｗ
優秀な社畜として、小銭を稼いでました……

繁忙期のハズなのに、全く金にならね～

さて、本日は久々に丸一日休みだったので、アルトの配線を引き直しました。
今まで純正配線（OPのシガーソケット接続用配線）からエレクトロタップでタコ足状に分岐を重ねていましたが、非常に醜い＆オーディオのノイズの原因だったので、やり直しましたよ。

これから先、電装品も増やす予定（ドライブレコーダー・レーダー探知機・（余裕が有れば無線機も））なので、バッテリーから直接電源を取り、リレーでACCと連動する様にしました。

バッテリーからの車内引き込み線ですが、そこまで大電流を流す予定も無いので「2sq」で端子台まで引き込み、各電装品へ分岐させてます。

引き込みの方法ですが、バッテリーから助手席ドア付近まで引き込み、丁度良い感じのプラグが有ったので、そこから車内に入れてます。
初めはドアのスピーカー配線を通しているチューブから入れようと外して見ましたが、コネクタ形状で配線が引き込み難いので断念。そして外したゴムカバーを戻すのに苦戦し、一時間程格闘して何とか戻しましたｗｗ
ココは素人が触るべき所では無いなｗ
（やり様があるのだろうケド……）

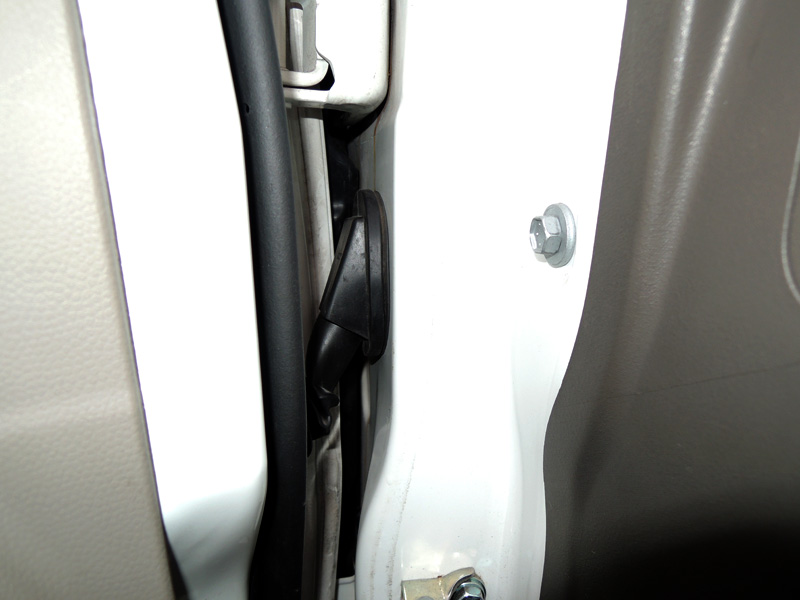

ココを外したら、後が大変ｗ

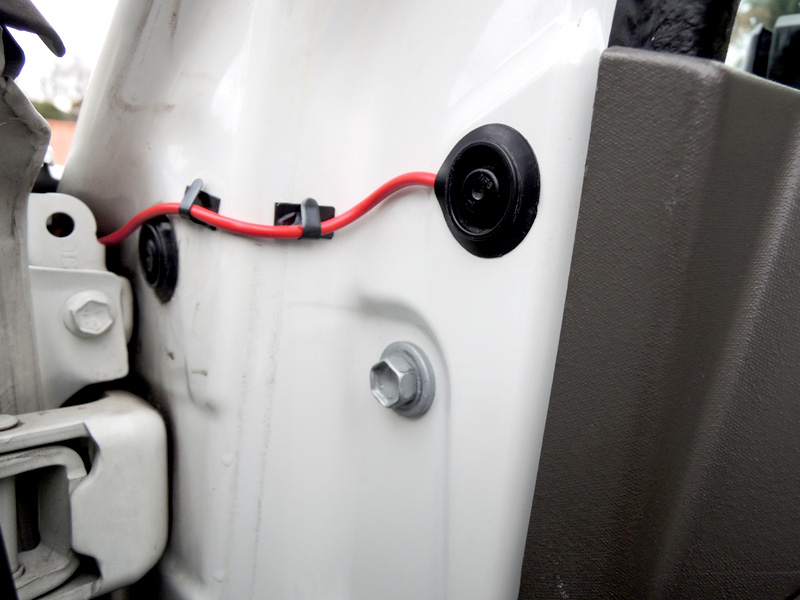

このプラグから引き込み



車内に引き込んでからは、昨年末に無線屋で仕入れておいた端子台に繋ぎ、そこから常時電源（バックアップ用）・アクセサリー用（リレーを噛ましてACC連動）に分配。勿論、各所にヒューズを入れ、安全は確保してますよ。

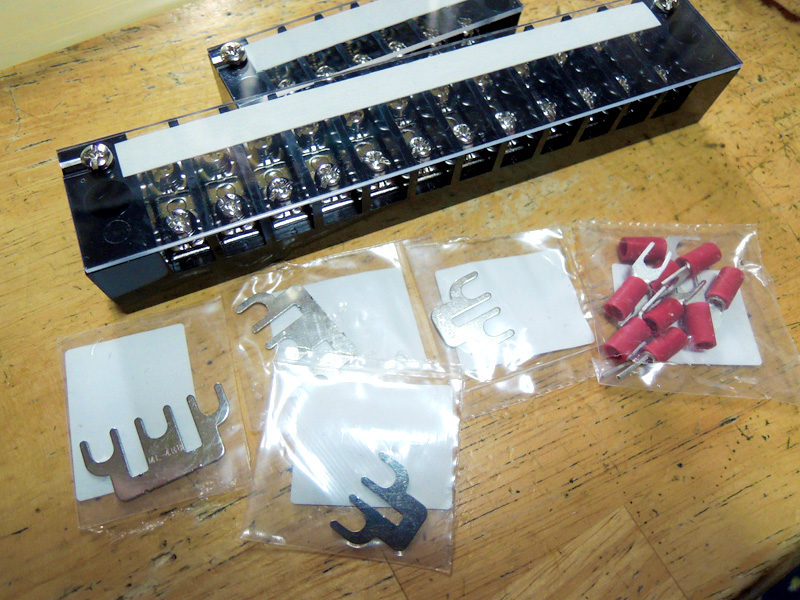

端子台・端子・ショートピン

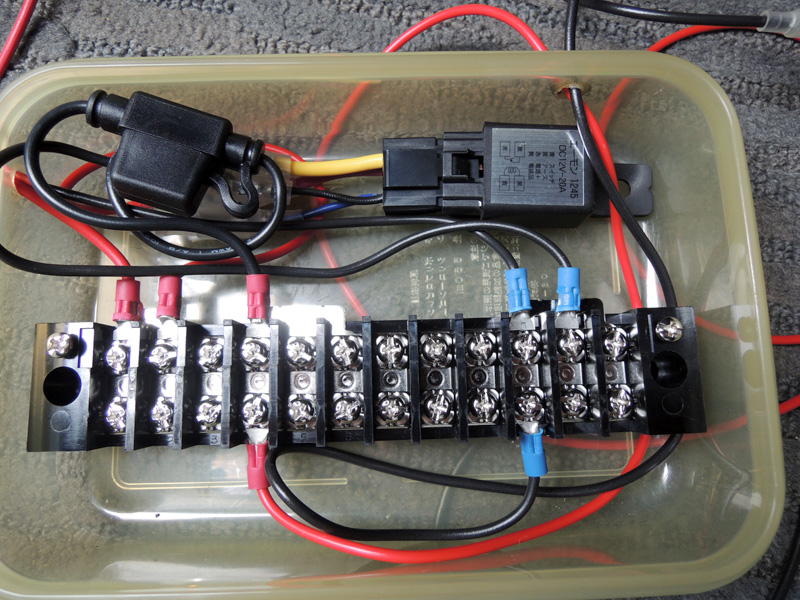

タッパーに詰め込み

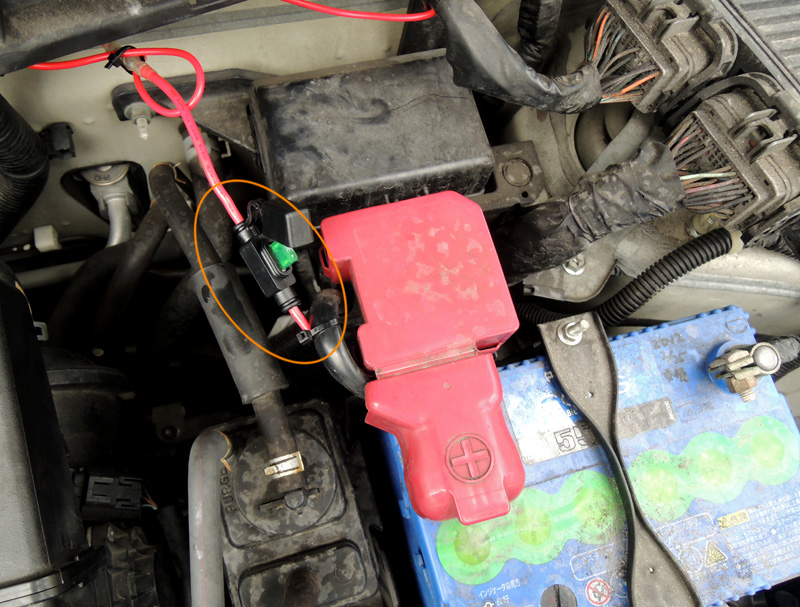

引込み線にもヒューズを


後は、今までエレクトロタップで無限増殖していた配線を加工して端子台へ接続し、見た目も美しくスパイラルチューブで配線を纏めて終了～

端子台は家で余っていたタッパーに入れ、グローブボックスの裏手（丁度良いスペースがｗ）に格納してます。

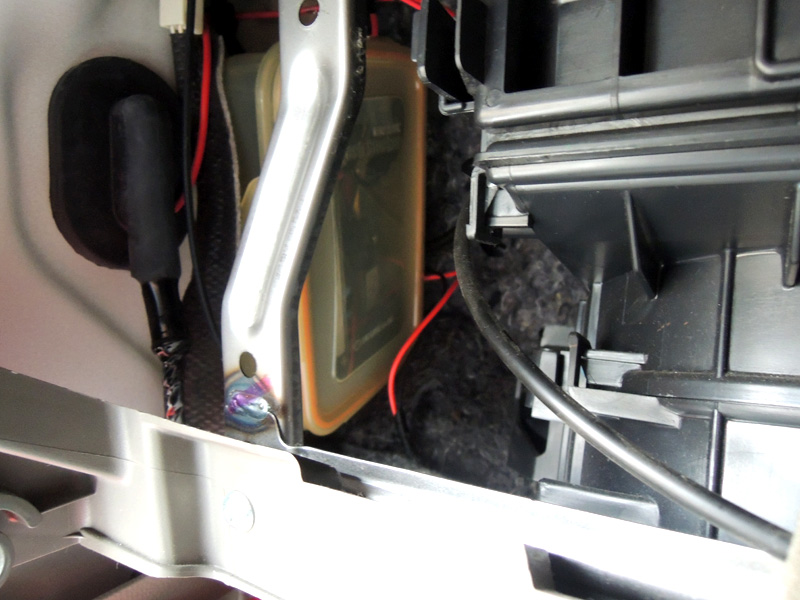

グローブボックス裏側に収納


何だかんだで、2台に施工すると丸一日掛かりましたよ……
次からは端子台から電源を取るだけで、電装品を増設出来るので楽になりますね～


by Taka & Hiro

Posted at 2015/02/22 21:18:56 | コメント(0) | トラックバック(0) | 車関係 | 日記
