アンプはこんなことになってて、やるかやらぬか考えましたが、
でかい電解コンデンサ－がそこそこ手頃に入手できることがわかり、先ほどポチりました
頼みにしてた日本橋では適当なものが在庫にありませんでした

こんなことになった原因を探ってみたら、この部品に電圧がかかりすぎてました
耐圧値ギリギリくらいでメーカー設定値を大きく上回ってました
この状態でヒートシンクの熱を吸収してたわけだからお漏らしもするわなぁ
メイン基板が湿ったような感じなのは、液漏れしたからでしょう

電圧を適正値に調整したんで、もう同じようなことにはならないと思います
追加出費で全然お得感はなくなりましたけど・・・安心して使えるんで、まーいっか？

ただ、これでアンプが計7台
どれか整理しないとね～(^^;

電解コンデンサーが限界を超えていたようです
抵抗器が辛うじて耐えてる感じかな

気力減退・・・

ガイコツ感たっぷり(^^;



基板が細かく分かれてて手入れが大変そうです
何ヶ所か半田割れを見つけましたが、ひっくり返しても見えないところがあるわけで

とりあえず外観は着手しましたが、中身は？

F-500が片付き、FX-711も終わりに近づいてきました

F-500は浸け置きでパネル類の積年の汚れを落とし、更にシミ汚れをコレで磨きました
スイッチの錆浮きも浸け置きでほとんど落ちたし、端子は磨いてピカピカ
輝きが戻った外観は、店頭に並んでた時のボロとは思えません（^^



受信性能が素晴らしく、局チューニングがピタッと決まって気持ちいいです
アナログチューナー最終期の製品なので、音も後のシンセサイザーチューナーに引けを取りません
コレクションに加えるかどうか悩みどころです
加えるならどれかを放出しなきゃいけません


では、プリメインアンプのA-7の状態を確認しようと思います
音出しは問題なかったわけですが、その発熱量に不安を感じました

天板を外そうと側面のネジを見ると山をなめた痕がありました
買うときに見落としてたな、やな予感・・・

天板を外してみると、30年以上経ってるわりにホコリの堆積が少ないです
先日のF-500と比べるとよく分かるでしょ
先に開腹した方が掃除したんでしょうね

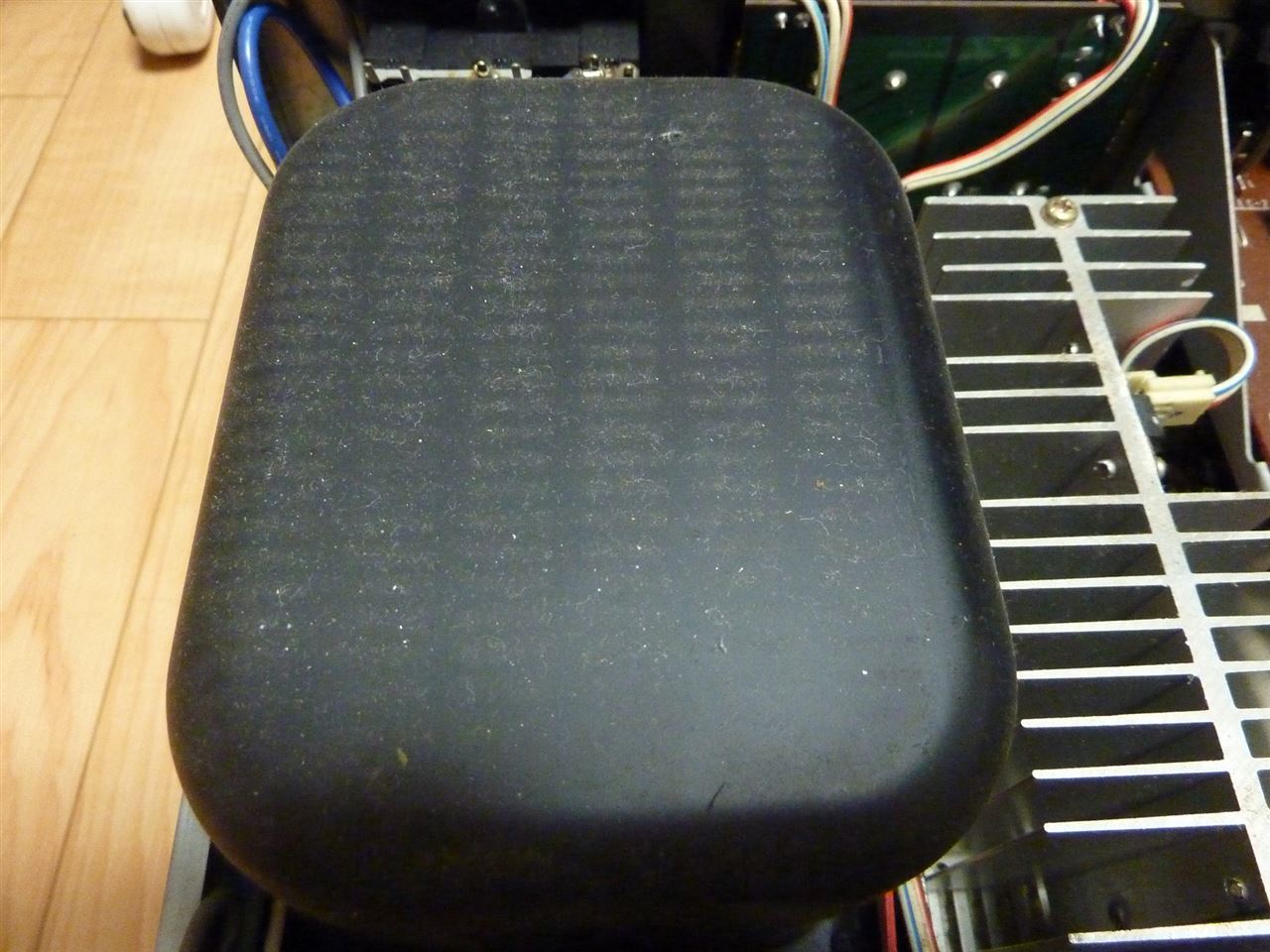

立派なトランスが付いてます


不安な箇所にズームイン！


更にズームイン！
でかい電解コンデンサーが・・・

左はまだマシですが


右は頭がぷっくり膨れてます
熱の影響大ですね、これ以上進行して破裂したらジ・エンドです
（20年ほど前に新品不良品のアンプに当選したことがあります）


前に開腹した方は、これを見て諦めたのかも
この部品1個だけでも結構値が張るんですよ

それに、なんか基板が湿ってるような感じで掃除がしにくい
何か吹きつけられた可能性がありますね


音はいいと思いますがねぇ
製品寿命に関わる部品の劣化がありました
写真の物以外のコンデンサーもほぼ全交換しないと危なそうだし、
修理するには部品代で諭吉さんが2人ほど出家しそうです (´д｀)

見なかったことにしたいけど、部品見積りはしてみましょうか
とりあえずトーンコントロールの不調原因を調べて、
本格修理はでかい電解コンデンサーの値段次第

ありゃりゃ、昨日調整したFX-711は受信感度低下とノイズが発生しました
この機種の持病ですが赤丸箇所の部品劣化です
5つのうち、どれが原因かを突き止めるのは面倒なんで全交換が楽ですね
新品部品を予備で持ってたからサクッと作業して再調整

それよりもついでに基板をチェックしたところ、気になる点がひとつ

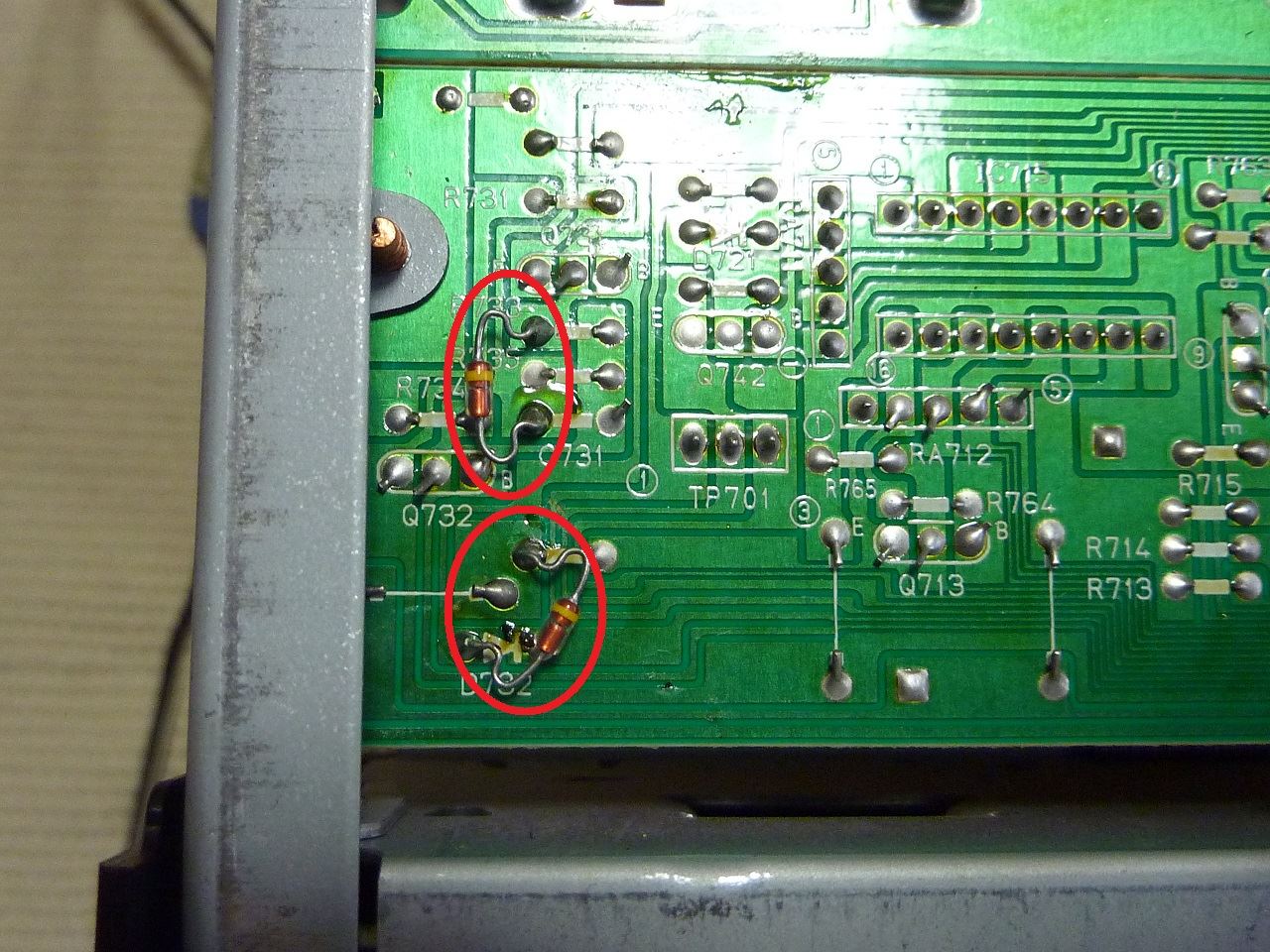

過去修理をした5台には見られなかった部品の取付けを裏面に発見しました
一度も開腹されていない感じでしたが、修理されてたのかな？
それとも製造ラインの検品ではねられ修正した痕跡？？？


ま、いずれにせよ感度良好だしこれで完調でしょう(^^

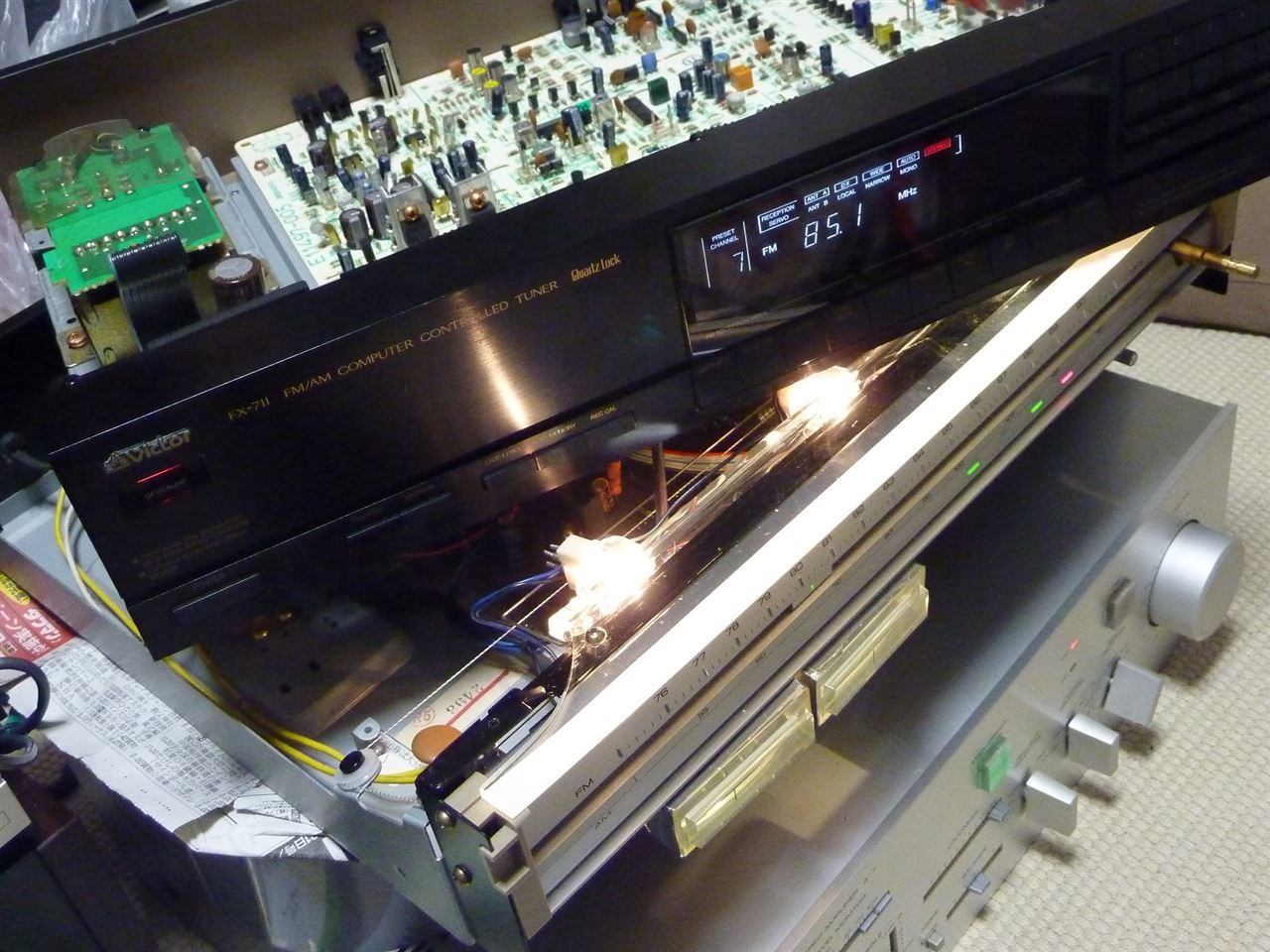

今はこんな感じで再テスト
F-500のパネル等は浸け置き中、FX-711もこの後で天板と底板を浸け置きしま～す


次はアンプでしょっ！てことで、予備のスピーカーを引っ張り出してきてA-7から音を出してみました
80年代初めに￥89,000の定価がつけられただけのことはあるなぁ
エネルギッシュで、スピーカーをゴリゴリ鳴らす感じです
調べてみたら、正常な中古品なら1～2万円程度で販売されているようです
きっちり直すことができればかなりお得（笑

音を出してみて、ジャンク品理由の『右ch、BASS効きません』が確認できました
右スピーカーの低音トーンコントロールが機能しないってことです
PHONO入力はプレーヤーが手元にないんで正常かどうか不明
それ以外の入力は問題ないようです
ボリュームやバランス調整のガリ（回すとガリガリという音が発生する劣化）もないみたい

うーん、直せるかな～？
チューナーが片付いたら開腹してみましょう♪
