なかなか、なかなか、なかなか進みません


2014年に購入した雑誌付録(どっちが付録?)のD級アンプ
基板剥き出しで、電子パーツ屋から市販されている専用ケースは妙に高い
それに付属のACアダプター式電源はイマイチ

ならばー
電源を作ってケースに入れたらええやん

1年使ってからそう決めて苦節6年、ようやく組み上げに取り掛かりました
パーツを揃え始めたのは3年前から・・・(苦笑
ブツは仮ケースに入れて実家で使ってたんで先日回収してきました

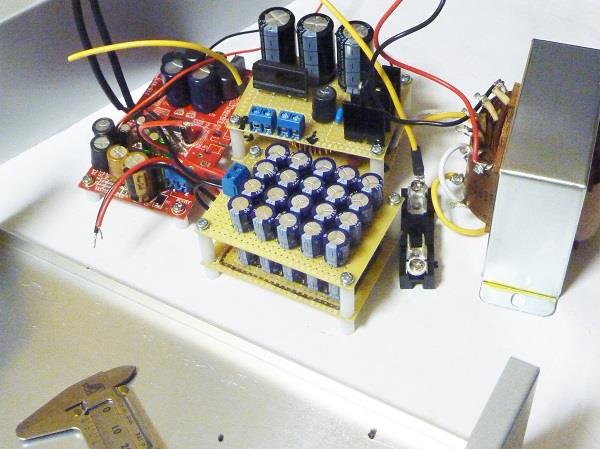

2年くらい前にざっくりケース内の配置を考えつつ
1年くらい前に電源基板がほぼ完成し、前後パネルに固定する端子類との取り合いを確認済み
その後パーツを一部買い直したりしつつ、昨日に至る




いよいよこの週末でケリを付けるべく再度ケースへの組み付けを確認すると
ネジ不足が発覚し本日購入
さらに前後パネルの穴空け加工とその位置調整のために半年前くらいに作成した
レイアウト図を印刷しようとするとうまくいかない
手直しも必要になって半日ロス、なんとか印刷はできたものの時間切れ

穴空けて、パーツを組み付け、配線繋ぐだけやのになぁ
完成は来週末か・・・？

また冷え込みましたが、これでピークは過ぎたんでしょうかね？
スギ花粉はちょうどピークなのかなと感じますが
先々週末は別邸に行ってまして、道中のお山では杉の雄花がフサフサやったんで


それとついでのジャンク品漁りしてまして

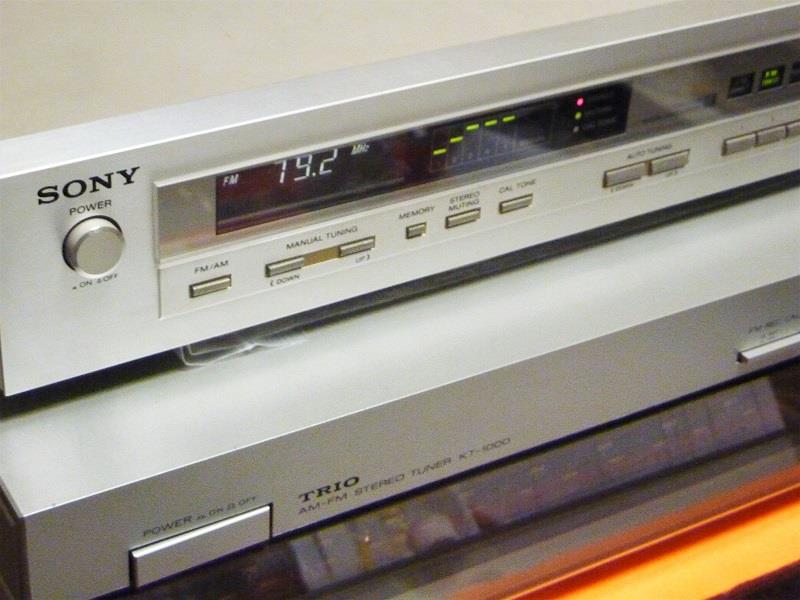

見つけたのがジャンク処分棚にあった「￥110」チューナー
なんて素敵な・・・(笑

なんでかな？と思ったら電源が入らんお品
妥当やね・・・(笑

￥110なら部品取りで十分元が取れるし
これとは別に動作ジャンク品も見つけて、ホクホク


で、、、ようやく電源が入らん原因を突き止めたろかいと手術台に載せて
スイッチの導通、電源部電圧とチェックしてたら、あら？？？

いつの間にか電源が入ってました



故障原因がさっぱりわからない
その後も問題なく動作してるし、今週末のお楽しみがなくなりましたねぇ


せっかくなんで音を聞いてみたらそこそこな音質に感じたんで
草臥れた電解コンデンサーを交換
基板を外さんとあかんのが面倒やし、その際に切り傷もできたけど
チューナーの復活は気持ちいいもんです
でもとっとと放出せんとあきませ～ん

本日の大阪は最高気温5度台やったそうな・・・
なんともお寒うございますな


一時よりペースが緩やかになったレコードを聴くためのフォノカートリッジ集め
増えれば使いきれず置き場所もなくなるんで放出もしてますが
ワタシの場合、針折れのジャンク品を買ってきて針を再生することもあって
わりとバリエーション多く楽しんでるかな(笑

ただ最近はジャンクの未使用交換針もいい値段がつくようになって入手しづらい
以前は1個500円程度で需要のなさそうな良質の交換針がゴロゴロしてたのになぁ


これをやってるとたまにえっ！と思う大当たりの組み合わせが生まれる
といってもこれまでで3例か？(^^;
ジャンクの交換針から針を抜いてジャンクのカートリッジの交換針部分に差し換えるんやけど
（こう言うと簡単やけど、繊細で根気がいる作業）
もしかして純正品よりええんちゃうか？と思う再生音にビックリ
もう手放したけど、この組み合わせを手にした人はラッキーです(笑

同じカートリッジで5種類の針を聴き比べてみたこともあるけど
高性能(高価)な針が必ずしもいい音ということでもなかったなぁ
カートリッジと針のキャラクターが合うかどうかなんやろな


一つは針チップの大きさやカンチレバーの太さや材質、針先のアングルとかかな？
マニアックなとこだとカンチレバーについてるマグネットの違いも？
たまたまぴったりハマるというか

もう一つはカートリッジ自体の当たり外れもあるような・・・
針じゃその差をカバーできない
往時の国産大量生産品はバラツキが少ないようやけど、ハズレはあるみたい
違いは同じカートリッジを揃えて聴き比べてみないとわからんので知らなければ幸せ

針在庫はあと3個かぁ

先日調整したばかりのKENWOODの高級チューナーの音が歪みっぽい
女性ボーカルはカサカサした感じに聞こえる
特に部品が劣化したようには見えんかったけど
こういう時は電解コンデンサーかな


電源部チェック
平滑用の電解コンデンサー、、、お尻にぷちお漏らしの痕
てことは？
他の電解コンデンサーも試しに引っ剥がしてみたら、あれもこれも？
かなりお疲れのようで11個交換


ならここも？
メイン基板の電源ラインもお疲れ気味、2個交換
ついでに1個予防交換
同じスペックのがお漏らしやったから一連託生で


40年近くも前の電気製品やからなー
どうせなら全交換してもいいんやけど、やりすぎは音に響く
それなりの部品も揃えんといかんし

しばらく交換した部品の慣らし兼ねてロングラン試聴
とりあえず歪っぽさは取れました👍


お疲れなんで写真はなしってことで・・・

寒いスネー
今日は少々歩いても汗かきません(汗;

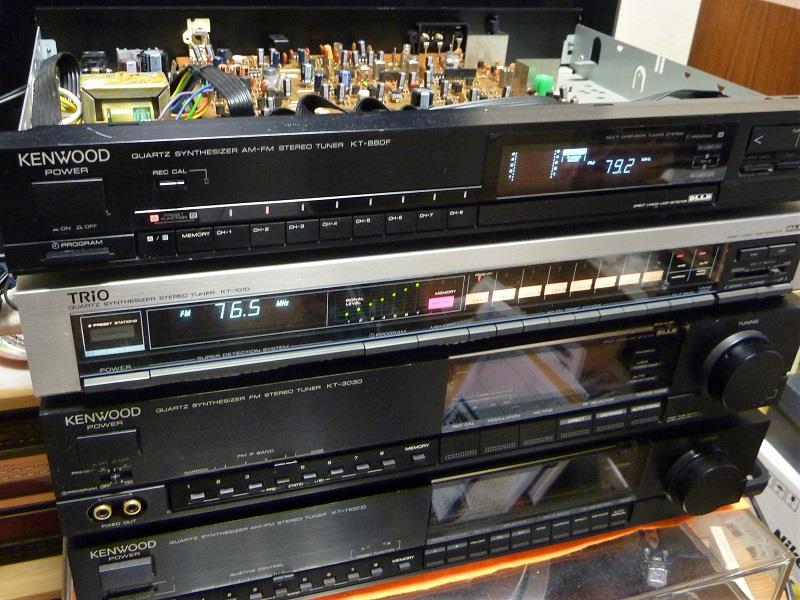

さて、冬になるとキノコみたいに成長するのがジャンクタワー(笑
寒くなってからも吸収はするけど、消化が進まんよーになるジレンマ
だいたい12月から2月にかけての恒例の風景と言っても過言じゃないんですが
数えてみると、とっとと放出できるのがいつの間にやら12台も！
11月末は2～3台やったのに・・・(大汗;




それはさておき、最近手に入れたジャンクはほとんど調整箇所の再調整と
外観クリーニングで完動品化
部品は劣化した電解コンデンサーを交換するくらい
楽やけどなんか物足りんと思ってたところに、いいカモなブツ発見

『電源入りません。部品取りにお使いください』　￥550
ギリ部品取りに向く価格ですな
確かに電源ボタンを押し込んでも無反応 Ω＼ζ°)ﾁｰﾝ

ディスプレイはもとより機能ランプもすべて点灯せず
こんな状態のは初めてやなぁ
1.電源ボタン(スイッチ)自体の故障で通電しない
2.電源ボタン(スイッチ)は正常だが各基板へ電源供給に異常がある
3.最悪は電源トランス(AC100Vを低電圧に変換)の断線による通電不能
　この場合は同じトランスを手に入れんとあかんので部品取り機が必要

こんなとこか？
まぁ安いし、多分「2」やろうと思い持ち帰って検証です
「3」のときは諦める(笑


機種はKENWOOD KT-880F(￥45,000)
回路図は持ってないけど、上位機種のKT-1010Fと電源基板は共通
装着部品が違うだけなんでKT-1010Fの回路図を参考に電源出力チェック

電源ボタン(スイッチ)基板～ディスプレイ基板
　AC　　　　OK
　5V　　　　NG
　5.6V　　　NG
　AC-ON　OK
チューナー基板
　5.6V　　　NG
　28V　　　OK
　GND　　 OK
　15V　　　OK
　18V　　　OK


てことで5Vと5.6Vが出ていないことが判明
この先の回路が動かんわけやね、チューナーの脳味噌部分があったりする
そこで5.6Vを出力する定電圧レギュレター周辺の部品をチェック

入力電圧が低いなぁ、これじゃ出力電圧がおかしいはずやわ
　R1　異常なし
　C8　異常なしやけど怪しさを感じて交換　→　OK
でも、出力電圧はまだおかしい
　IC1　定電圧レギュレターを動作確認済みのものに交換、まだおかしい
　D14　異常なし、念の為交換

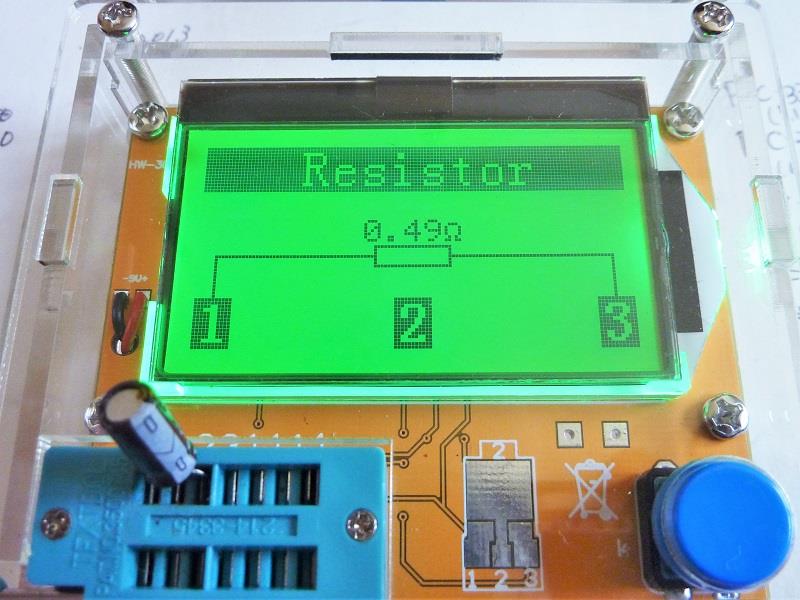

　C9　異常あり、交換　→　OK、電解コンデンサーが抵抗器に変化してた



電源トランス故障ではなく、簡単な部品交換で動作品👍
ついでに他の気になる電解コンデンサーも一緒に交換
これで音がシャキッとするはず

修理できたんは嬉しいけど呆気なかった？
いやいや、難関ジャンクチューナーが数台待機状態なのは変わらず
作業スペースや保管スペースを空けていかんと～(^。^;)
