　連日の猛暑、洒落になりませんね。皆さんご自愛ください。
ガレージに空調を入れられるほどの収入は無いので気温のピーク時はさすがに足が向きません。また今週は休日が１日だった為独り暮らしの身としてはたまっていた家事もこなさなければならなかったりちょっと所用で実家へ行ったりで今週はあまり動きは無かったのです。
とはいえ、まったく何もしなかったわけでもなく、メーターフードの底板の固定方法が決まったので底板を取り付け（写真ではよく見えないとは思いますが）で、その上にフードのデザインを考えるべく工作用紙でチョキチョキとなんとなく形を考えていました。
自作していると、成型品が作れないのでどうやって固定するか、とか９０度ではない角度をどうするかとかで意外と手間と知恵が必要だったりします。世の中には３Dプリンターと言う便利なアイテムがあるんですが、ちょっと導入には２の足を踏んでいたりして今のところ手元にはありません。昨年末の見本市でだいぶぐらっと来たんですが置き場と使用頻度の問題のほかに、まだ価格と性能がいい方向にこなれそうな予感がしていて…。
話がそれました。フードのデザインで重要視しているのは、深さ（奥行き）をたっぷり取って追加メーターにありがちな時間帯や日の向きで非常に見難くなることを避けるのと、コクピット感を更に演出する為に、開口部に向けて少し寸法を絞ることです。
で、結果


ざっくりこんな感じになりそうです。
どうやって作ってどうやって固定しようか、と言うのはこれからまた知恵を絞る感じになります。

ダッシュボードが外れているAZ-1,見るとぶっとい鉄パイプがどーんと鎮座しています。そう、ステアリングサポートビームです。ステアリングシャフト、エアコンユニット、リレーホルダーなんかがぶら下がっているのですが、よく見ると固定部分が意外としょっぱい作りです。支持剛性をあげたらボディ剛性にプラスの作用が出るんじゃない？と思ったのでちょっと加工してみました。
真ん中の柱はエアコンシャッターのアクチュエーターを固定する関係もあって既に手を加えてあるので、今回はサイド部分です。ステアリングサポートビーム側もボディ側もボルト２本で止まっているのでまずボディ側を３点支持に出来ないかとリベットナットを埋め込むべく穴をあけてみます…。

すぐ裏にもう１枚鉄板が居ました。コレではナットを仕込めないのでこれは残念ですが断念です。
そして穴をあけることでココの鉄板が実に薄手なのがわかります。

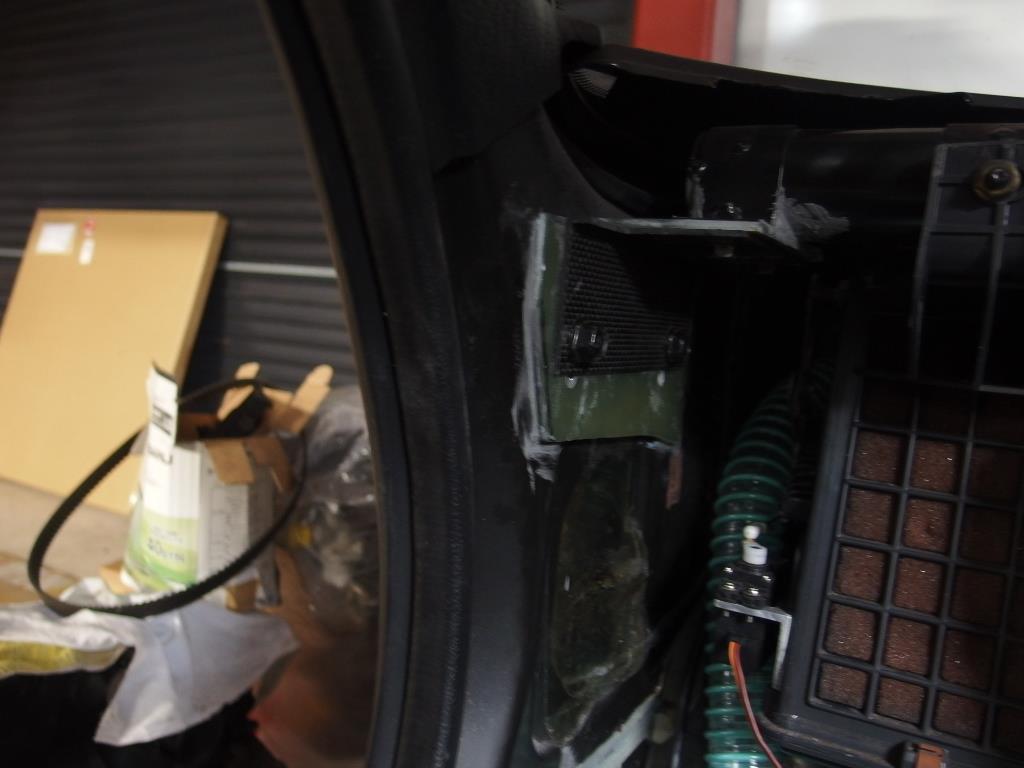

ガレージにあった３mm厚のグラスファイバー板を少し大きめに切り出してブラケット土台部を補強、

さらにステアリングサポートビームの取り付け部も同様に板厚と接触面積を増加させておきます。

で、ブラケットは２mmのカーボンL字ブランクで新しく切り出してみました。
効果があるかはわかりませんが、Aピラーの付け根は結構応力がかかる部分かと思われるので自分としては何らかの効果があるんじゃないかと思っています。何より重たいステアリングサポートビームを有効活用している（ように見える）のがいいのです。AZ-1のボディはエンジンの乗っているリアと、フロントエプロン部分がしょっぱい前端部のねじれ剛性に１番の問題を抱えているように外見では見えますが、そこに手が入るのは未だ当分先のようです。

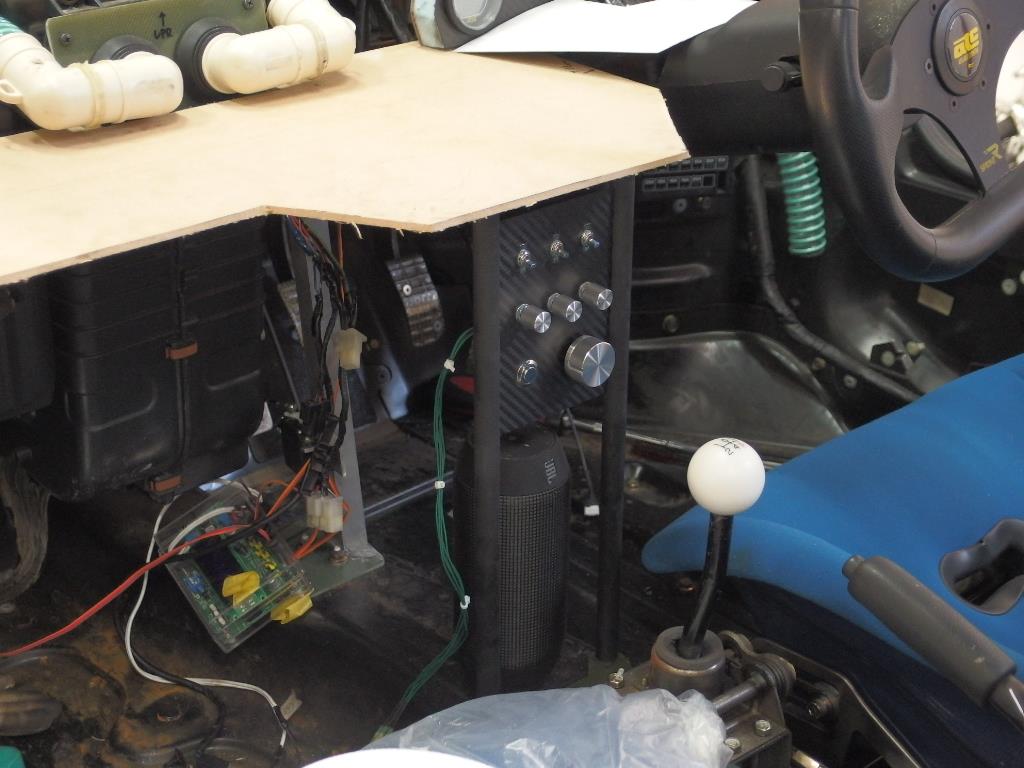

　パネルレイアウトはこの位置になります。
下の空間にBTスピーカーを設置するつもりです。とはいえ固定方法はまだ検討中なのですが。
で、天板が付くと

こんな感じになります。天板は仮サイズ仮素材なのですが、デザインはほぼこのままの予定です。

パネルに仮組みしてみる…

　１歩１歩作業は進めているのですが、見た目がほとんど変わらない状態で記事にしにくい今日この頃です。
エアコンシャッターの電動化は無事完成？しまして、作業やアイデアが煮詰まるとエンジン掛けて無駄にシャッターを動かしニヤニヤしております。

調整つまみにストッパーをつけたいのですがそこはまだどういう形にするか決まっていないのでオーバーストローク（と言っても終点から戻ってきてしまうだけなので破損にはつながらないのですが）してしまうのですが、使うのが自分だけだとこの辺は後回しになった上に結局なれてストッパーつけない…なんていう未来が見えたり見えなかったり。
吹き出し口は以前ひと時乗っていた車の内装で唯一気に入っていたコレを

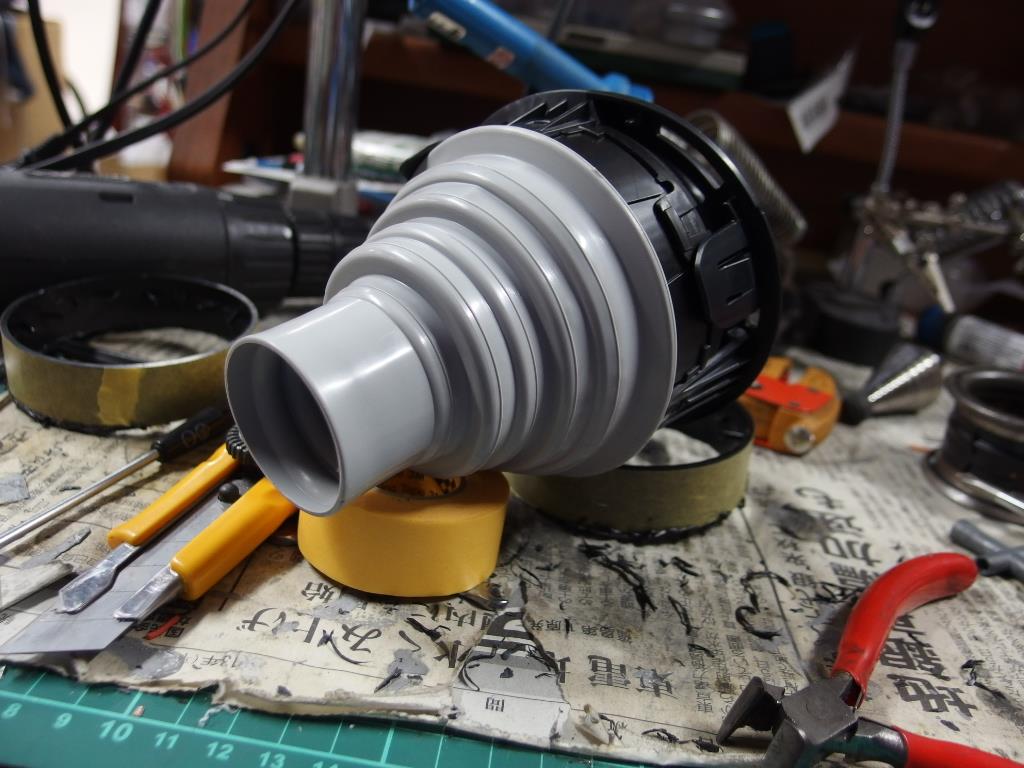

裏を改造してこんな風に

と、車本体は何にも変わらないところを主にやっているので車両の写真は撮ってもあまり代わり映えしません。もう少しで少し進んだ風になると思いますのでお暇なときにでも覗いてください。

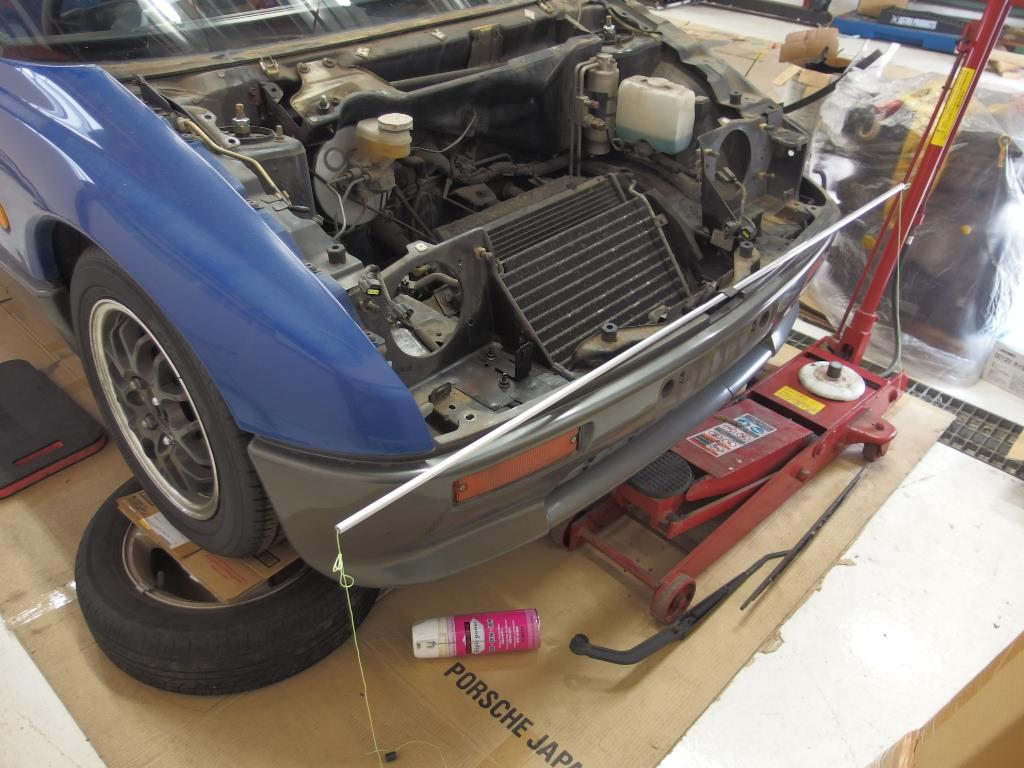

気分転換にこんなものを作ってみました。アルミパイプを１３９８mmに切ってすみ糸と重りをつけただけのものですが、ボディの絞ってあるところをどの辺まで広げられるかチェックしてみようかと。





…早く今やっているところを進めろと。ハイ、ソウデスネ（棒）
