ひよこさん swimming in Adriatic Sea

ウキュハム君のブログ一覧

2020年10月31日 イイね！

エリーゼちゃん　リコール修理と車検準備

エリーゼちゃん　リコール修理と車検準備
おはこんばんちは

ご苦労様です。寒くなってきて要注意ですね。
２月(だったはず)に届いたリコール通知ですが、なんと準備ができてないにもかかわらずお客に通知されたそうで、準備待ちとなっていました。が、待てども待てども通知がなく、そうこうしているうちに車検が近づいてきたので、連絡したところ、すぐに修理してもらえました。

https://carinf.mlit.go.jp/jidosha/carinf/ImgManager?No=1229760

シリンダーヘッドにフューエルギャラリーを固定している樹脂のスリーブが熱劣化で収縮、ボルトの軸力が抜けてフューエルギャラリーの振幅増加→破断→燃料漏れ→火災というモードらしいです。
Elise_Recall (2).jpgElise_Recall (1).jpg

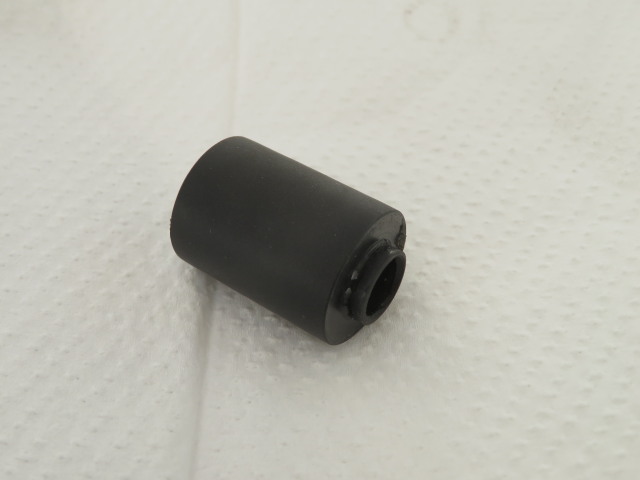

取り外した部品です。円筒部の一部が若干へこんでいました。この状態でボルトの軸力が下がっていたかは不明です。
Elise_Recall (3).jpg
対策品、樹脂の材質変更に加え、アルミのスペーサーが追加になっています。(と営業さんはいっていましたが、もとの仕様にもあったのかも？）性懲りもなく、また樹脂か....って気もしますがどうなんでしょうか。前のものより耐熱性が高いものなのでしょう。

来月車検なので、ユーザー車検にするかどうかの判断のために、車両の点検をしました。
まずは車台番号とエンジン型式の刻印場所を確認しました。

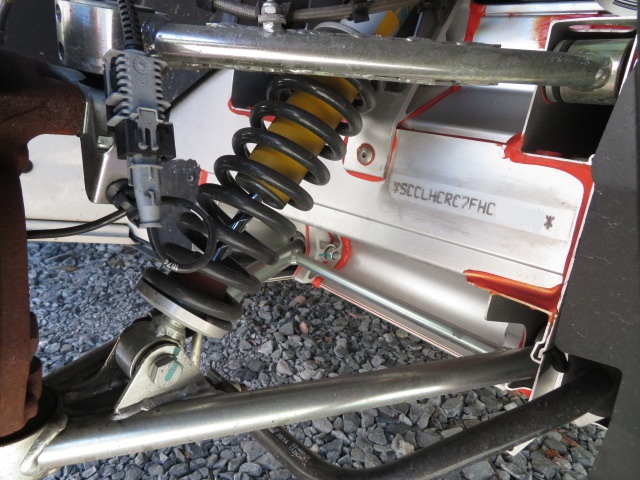

車台番号は、右前サスペンションの横のシャシーに刻印されています。
Elise車検準備 (1).jpg
エンジン番号はエンジン前側のオルタネーターの後ろです。上からのぞいても見えず、エンジンカバーを外してカメラを突っ込んで撮影して確認しました。
Elise車検準備 (2).jpg
運輸局の係官はスコープを持っているでしょうから、場所がわかっていれば大丈夫だと思います。

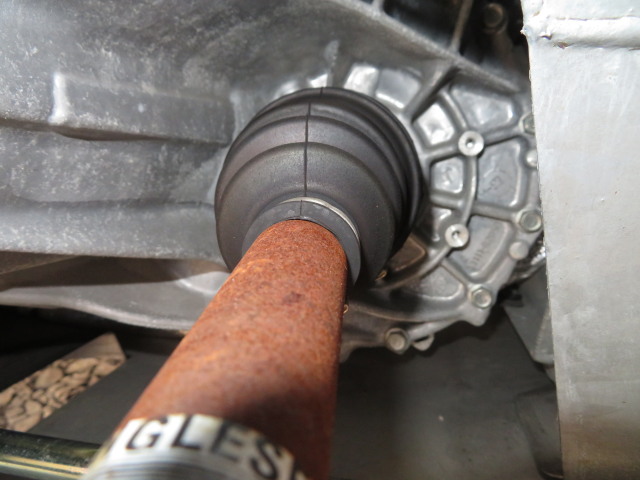

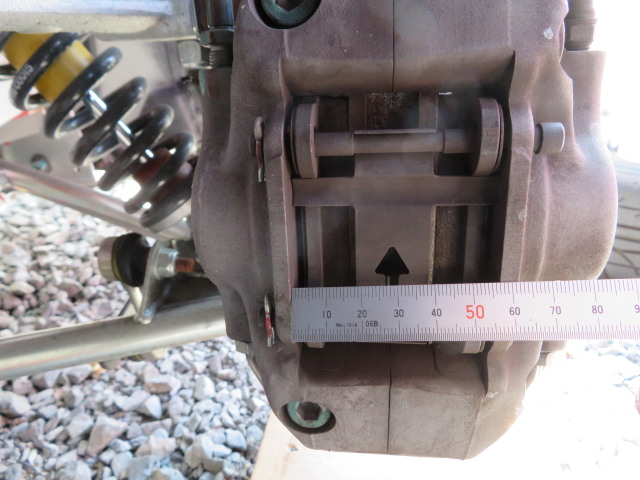

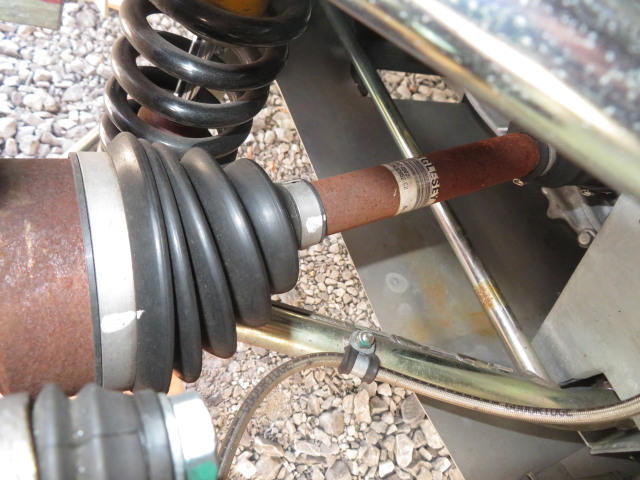

足回り、下回り、エンジン回り、ブレーキマスターシリンダー廻りを確認し、問題ないようです。
車検での一番の課題？である、光軸はテスター屋さんでみてもらうしかないです。が、NGで調整要の場合を想定して、光軸調整への対応を予行演習しました。

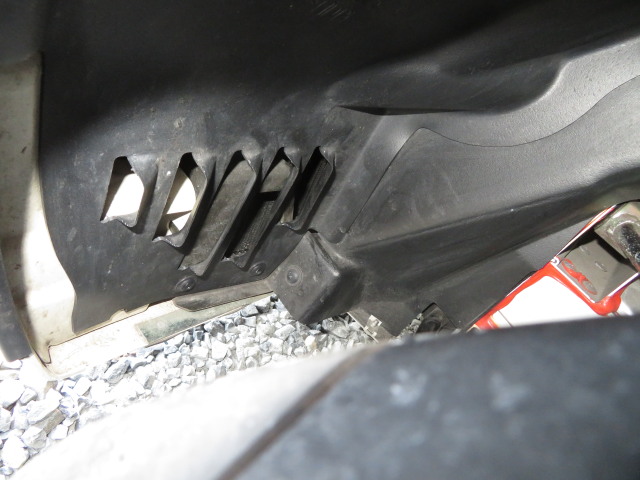

まずは前輪を転陀して、インナープロテクターをはずします。
狭いものの、なんとか作業できました。時計ドライバーを突っ込んでクリップのピンを浮かせたあとクリップ外しでピンをはずしその後残りのクリップ部とワッシャーを外せます。あとは上側のボルトを緩めてプロテクターをはずすだけです。
白い六角軸が二本あり、上下左右の調整らしいです。１０㎜のソケットが入るか、と思ったら少ししか入りません。TONEの１/４角の物です。(写真)　Kokenの３/８だと全部入りました。軸が大きめなのか？Kokenのソケットレンチを念のため持参したほうがよさそうです。
今回の点検の結果、今回はユーザー車検で行くことにほぼ決定です。最終的にはテスター屋さんの結果で決定です。幸い運輸局は車で20分位で行けるのでテスター屋と本番は別の日にやることで精神的に余裕をもった日程で受診できます。とくに変態車は初めてなので慎重に進めます。

ついでにMTのフィラーサイズもチェック。
24㎜のようです。シャシー内側までの隙間が小さいのでソケットだと入らないかな....オイル交換までには確認します。表面の文字は作業の前にマニュアルを見ろと書いてあります。なんだつまらん。

今年最初のふるさと納税返礼品がとどきました。
北海道白糠町からです。好物のたら子です。辛子は苦手です。

今回は不要ですが、今後のためにブレーキ液エア抜きの作業効率向上を狙った負圧ボトルを試作、実験しました。
左側のホースの先を掃除機で吸って、写真右側ホースで約20㎝下のシンクのコップから水を吸い上げました。結果は.....予想外に大きな負圧がかかり、水をぐんぐん吸い上げました。ペットボトルがへしゃげるほどです。よって掃除機の吸い口を開けて、負圧を調整しなければならないほどです。これは使えるのでは？との判断で、そのうち実際の車で試してみます。

最後まで読んでいただきましてありがとうございました。
Posted at 2020/10/31 22:45:09 | コメント(0) | トラックバック(0) | クルマ
2020年10月26日 イイね！

キューブ　ドライブレコーダー交換

キューブ　ドライブレコーダー交換
おはこんばんちは

すこし寒い日々が続いております。みなさまお元気でしょうか？急に寒い日があるので要注意ですね。
このところ車整備(破壊？)に手を取られています。キューブのドライブレコーダーがお亡くなりになって交換(本記事)、エリ―ゼちゃんのリコール修理、車検準備等です。週末は結構長時間整備点検した結果、身体が痛い....注意ですね。

数か月前から、キューブのドライブレコーダーの画面がちらついたり、消えたりしていたのでぼとぼと寿命かなあ、アマゾンタイムセール2500円ではこんなものか....と思っていたらついつかなくなりました。これを機会にドライブレコーダーを新調しました。
KYPLAZA_FullHDdriverecorder_ (1).jpg
Amazonに出品している、KYPLAZAというお店の製品です。3980円ですが、タイムセール20%引きで買いました。今回も安物買いの銭失いとなるか？
KYPLAZA_FullHDdriverecorder_ (3).jpg
左が古い物。新しい方は重さもあって高級そうです。まずは配線そのままに動作チェックしましたが動きません。ということは電源が来てない？
KYPLAZA_FullHDdriverecorder_ (4).jpg

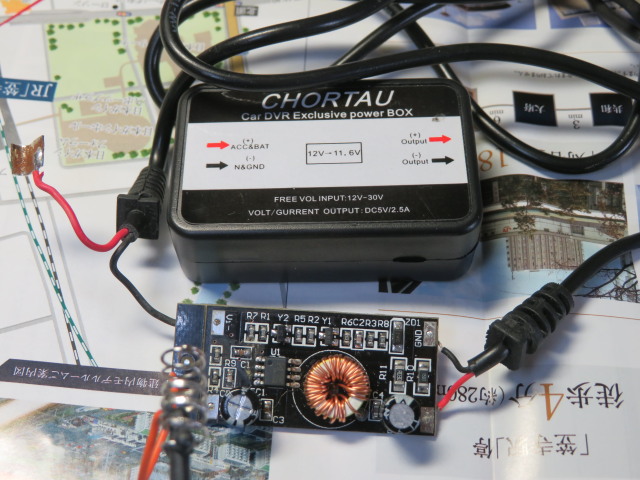

テスターで調査の結果、この基盤が死んでいるものと結論しました。５Vのはずが0.5V位です。コイルの前後に電圧差がないのでこれが原因でしょう。
KYPLAZA_FullHDdriverecorder_ (5).jpg

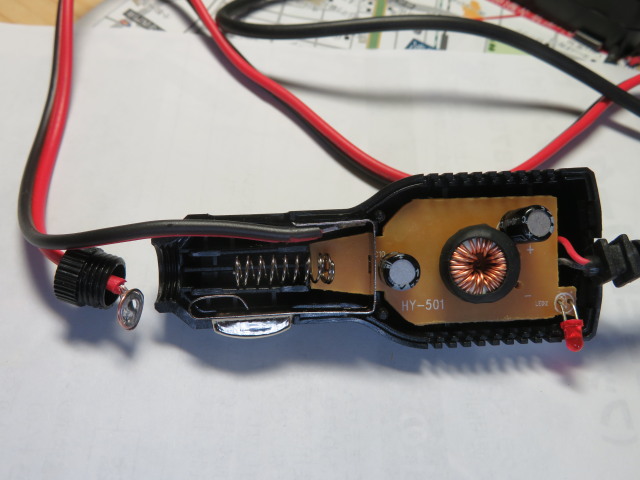

前のドライブレコーダーの付属品を少し改造して使います。ちなみに上の写真のものは前回のドライブレコーダー購入時にプレゼントでもらったもの。大きさはよかったのですが二年ほどで御臨終。やはりMade in C*inaかなあ。
KYPLAZA_FullHDdriverecorder_ (6).jpg
プラス側がむき出しになるのはいやなので、銅線で作った板に半田付けしました。
KYPLAZA_FullHDdriverecorder_ (7).jpg
左が車両への出力側です。
KYPLAZA_FullHDdriverecorder_ (8).jpg

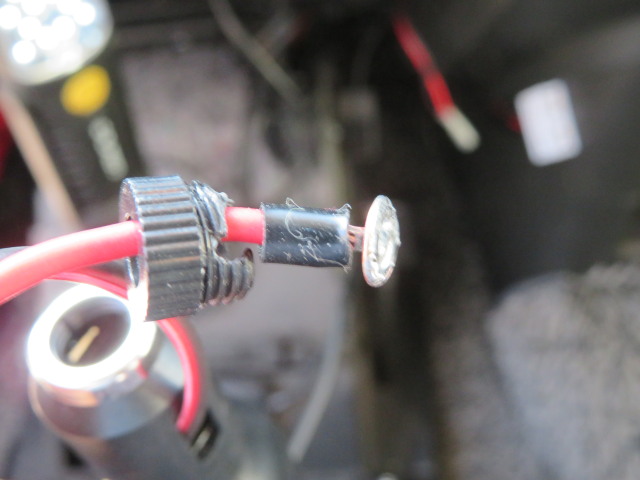

が、＋側の根本が少し露出したので、熱収縮チューブを追加、このとき、蓋のネジの一部を変形させてしまいました....が、変形部だけを切り落とし、なんとか蓋を締めることができました。
KYPLAZA_FullHDdriverecorder_ (9).jpg
降圧器はダッシュパネルのステー？にタイラップ留めしました。

これで電源が復活、追加したUSB端子にも電力を供給しているので、やれやれです。使用感や映像は別途紹介します。

次回はエリーゼちゃんの車検準備です。乞う御期待？

最後まで読んでいただいてありがとうございました。
Posted at 2020/10/26 22:51:14 | コメント(0) | トラックバック(0) | 日産キューブ | クルマ
2020年10月15日 イイね！

エリーゼちゃん　ヘッドライトバルブ交換(左側)　#4

エリーゼちゃん　ヘッドライトバルブ交換(左側)　#4
おはこんばんちは

右側のバルブ交換は終わったのですが、フェンダーインナープロテクターのライト後部との干渉が頭から離れず、夢にもでてきます。とそのときひらめきが！シャコタン車両を作るお店では定番の、インナープロテクターを変形させるアイテムの反対をやればいいのではないか！俺って天才！っと早速トライしました。幸い？在宅勤務の日があるので、昼休みや、通勤不要で浮いた時間に作業しました。
再度インナープロテクターの状態を確認しました。

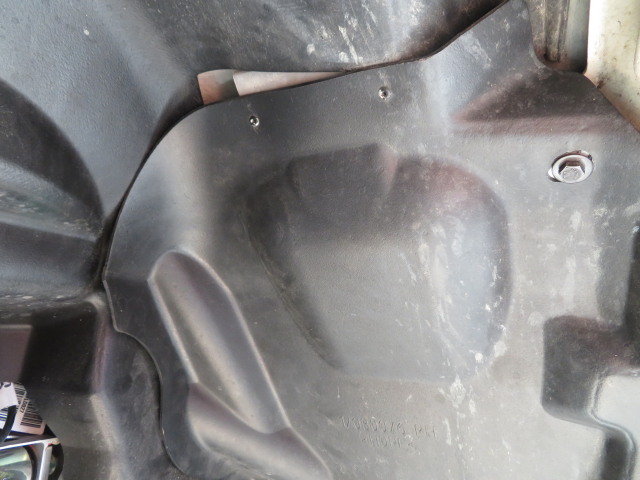

Elise_Koito_Whitebeamver3 (1).jpg

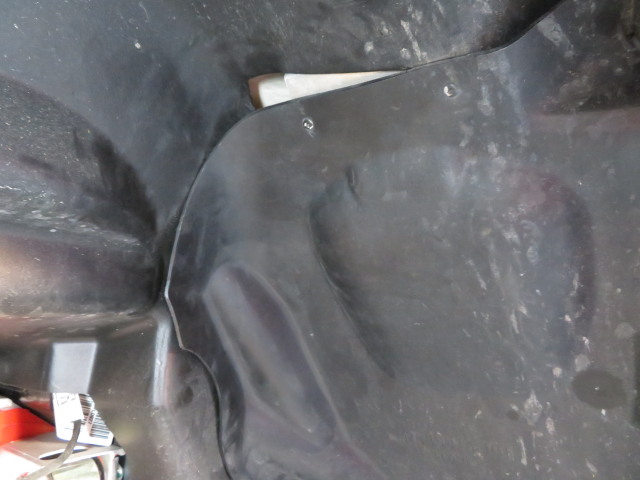

上側の奥側が若干浮き気味です。バルブ後部を前方に押してもあまり動きません。材質はHDPEと記載があります。高密度ポリエチレンのようで、融点は125℃ですから、結構簡単に変形しそうです。
エリーゼ小糸ホワイトビームVer3 (5).jpg
緑丸あたりが干渉部位なので、この部分をヒートガンで炙って押し込みました。
Elise_Koito_Whitebeamver3 (3).jpgElise_Koito_Whitebeamver3 (2).jpg
ヒートガンで温めて、樹脂が軟化したら木片の当ててハンマーで押して成型しました。ヒートガンは最初中位のノズルでやってみましたが、細いノズルで局部的に熱してすこしづつ変形させるのがうまくいくようです。
Elise_Koito_Whitebeamver3 (5).jpg
装着後です。バルブ背面部を押すと、1-2㎝動くので作業はうまくいったようです。
調子に乗って左側も作業をしました。

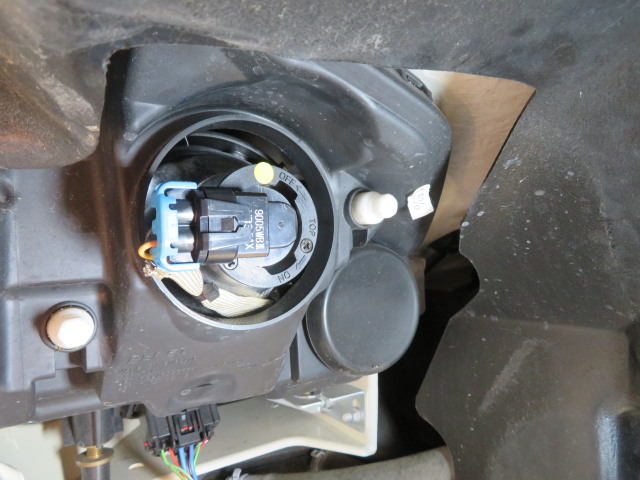

Elise_Koito_Whitebeamver3 (6).jpgElise_Koito_Whitebeamver3 (7).jpgElise_Koito_Whitebeamver3 (8).jpg

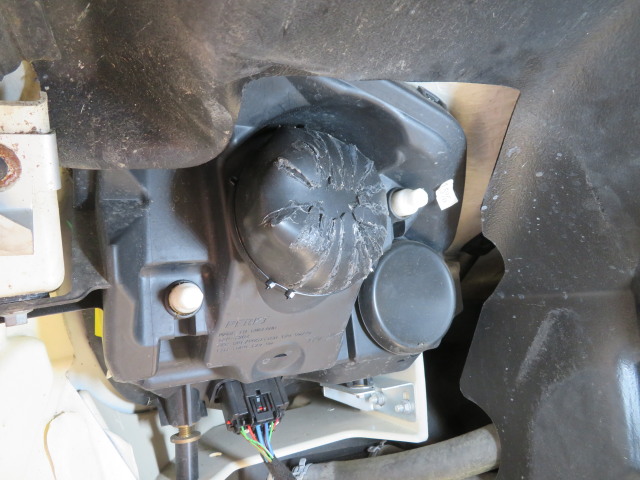

自作カバーは若干深さが浅く、被せ代がやや不足していました。結果的に取付には問題なかったですが、位置決めに少し手間がかかりました。よく考えると深めに作っておいて、深すぎれば切り取ればよかったです。

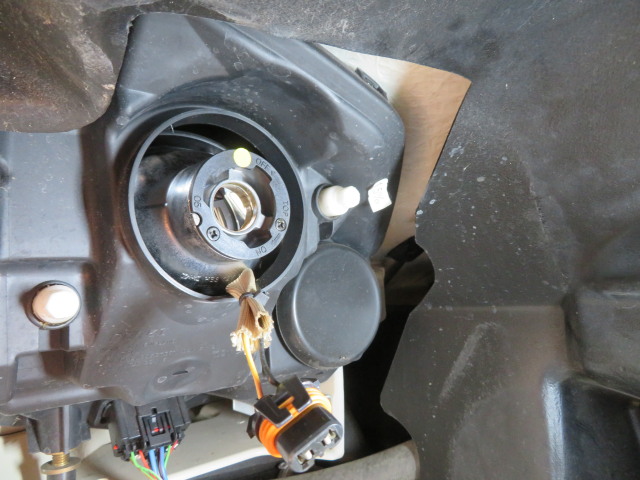

Elise_Koito_Whitebeamver3 (9).jpg

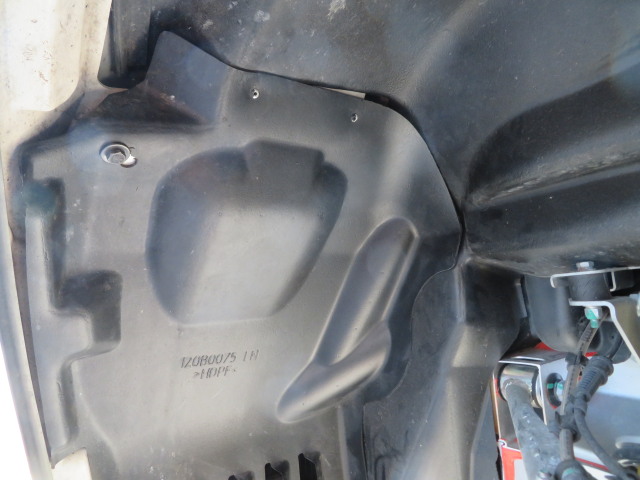

左側はバルブのコネクターが車両の外側にくるので、インナープロテクターのくぼみ？に十分入ります。よって成型は不要でした。この状態で押してみると1㎝程度は動きました。
試運転の結果、明るくなったのが確認できました。その結果、ライトの境目がはっきりとわかるようになりました。色も白くなり、ホワイトビームの名称は伊達ではなさそうです。
Elise_Koito_Whitebeamver3 (10).jpg
時間と費用です。試行錯誤もあるので時間がかかりました。
時間
取付状態等の確認　２時間
ブーツの作成(三個分)　３時間
バルブおよびブーツの取付　2時間(両側)
合計　約7時間
費用
小糸ホワイトビームVer3　HB3　3790円＋税　モノタロウ(1000円クーポン使用前価格)
CRゴムシート　1㎜×100㎜×1000㎜　299年＋税　モノタロウ
接着剤　セメダインスーパーX、シリコンシーラー、タイラップ　手持ち

最後まで読んでいただきましてありがとうございます。
Posted at 2020/10/15 22:08:55 | コメント(0) | トラックバック(0) | ロータスエリーゼ | クルマ
2020年10月12日 イイね！

エリーゼちゃん　ヘッドライトバルブ交換(右側)　#3

エリーゼちゃん　ヘッドライトバルブ交換(右側)　#3
おはこんばんちは

御無沙汰しております。台風一過でまた暑くなりました。いかがお過ごしでしょうか。

前回はヘッドライトの仕様検討でした。結論は、小糸のホワイトビームVer.3を装着することにしました。検討の結果、①フェンダープロテクターとの干渉が予想されるが、程度が小さい。第一、純正のカバーもすでに当たっている(後述)　②ヘッドライトカバーはゴムシート自作でなんとかなりそう。(なんとかするしかない）
材料です。小糸のホワイトビームVer3(HB3B)と、CRゴムシート厚さ1㎜、100㎜×1000㎜です。

エリーゼ小糸ホワイトビームVer3 (1).jpg

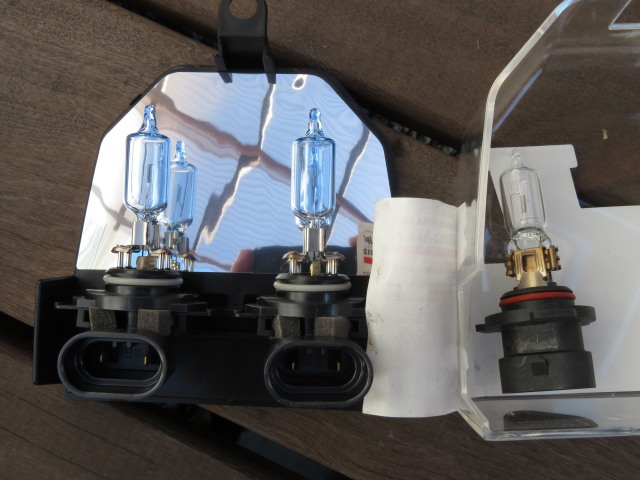

外したHB3Aと比較。
エリーゼ小糸ホワイトビームVer3 (2).jpg
バルブを装着したところ。青いコネクターロック部品？はそのまま装着できました。HB3の規格なのでしょうか？

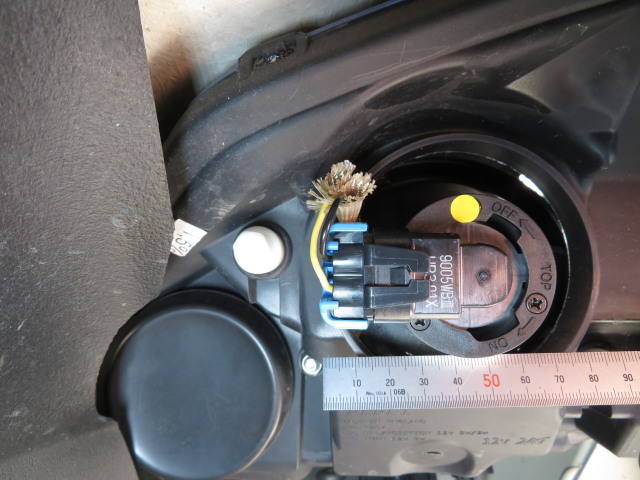

エリーゼ小糸ホワイトビームVer3 (3).jpg
これをみると、コネクタの端はゴムカバーの内径と同じか若干大きいくらいです。手ごわそう。
エリーゼ小糸ホワイトビームVer3 (4).jpg

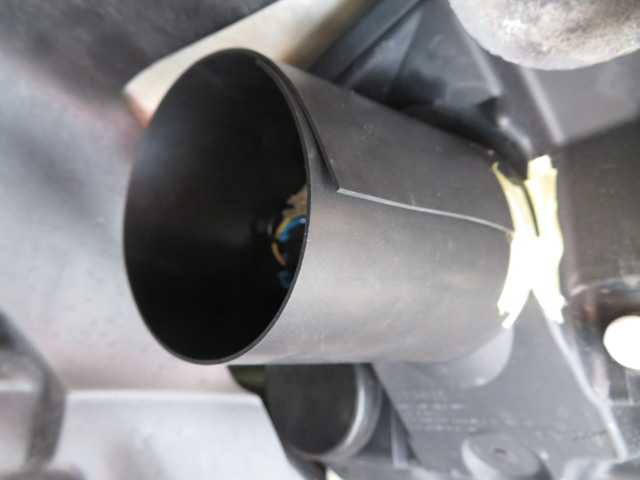

まずは筒を作ります。マスキングテープの部分のみ接着しています。
ここでインナープロテクターの当たりをチェック。
エリーゼ小糸ホワイトビームVer3 (5).jpg

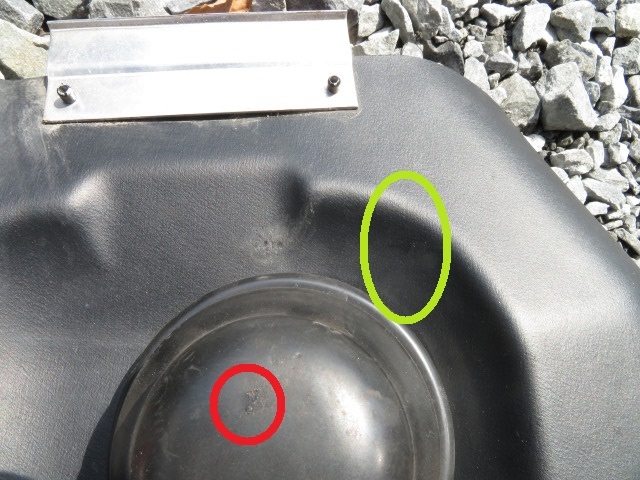

ヘッドライトカバーの赤丸内が干渉跡、そこからほぼ真上のインナープロテクターの当たり跡との干渉です。
新しいバルブのコネクターの端部は、緑丸のあたりにくるはずです。ちょっと危なそう....
というわけで、自作ヘッドライトカバーです。汎用品を購入して改造も考えましたが、サイズが適切なものがあるかどうか不明なので、ゴムシートで自作しました。使ったシートは1㎜厚のCRゴム製です。ゴムの特徴を調べると、対候性、耐熱性がよいのはCRゴムだそうです。モノタロウで購入しました。
適当にやろうかたと思ったんですが、干渉具合を少しでも減らすには、後部の張出量を減らす＝重ね貼りを減らす必要があります。
エリーゼ小糸ホワイトビームVer3 (6).jpg
付けた状態でハサミでチョキチョキ。
フェンダープロテクターとの当たりをチェック。
エリーゼ小糸ホワイトビームVer3 (6.5).jpg

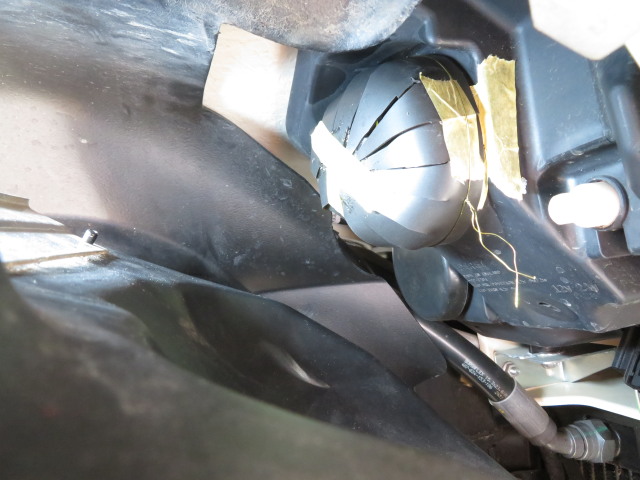

やはりくぼみの淵にきますね。
やはりできがいまいちなので、一個目をもとにもう少し丁寧に作りました。
エリーゼ小糸ホワイトビームVer3 (7).jpg
紙も用いて検討しました。二個目はこれを組立？ました。
エリーゼ小糸ホワイトビームVer3 (8).jpg

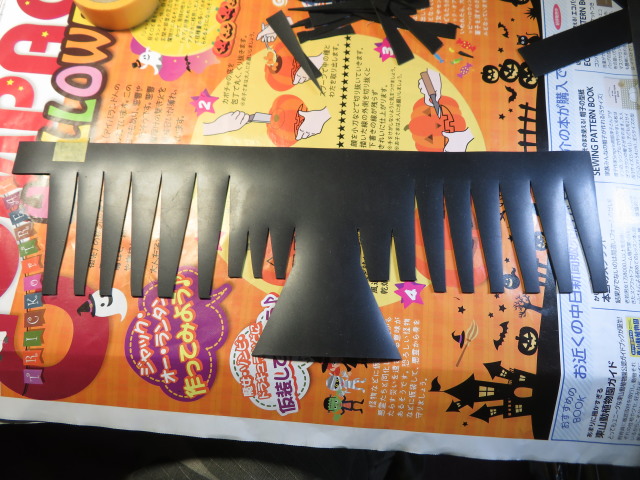

最初の品より大きな進歩を得ました。三個目は二個目の教訓も入れて....

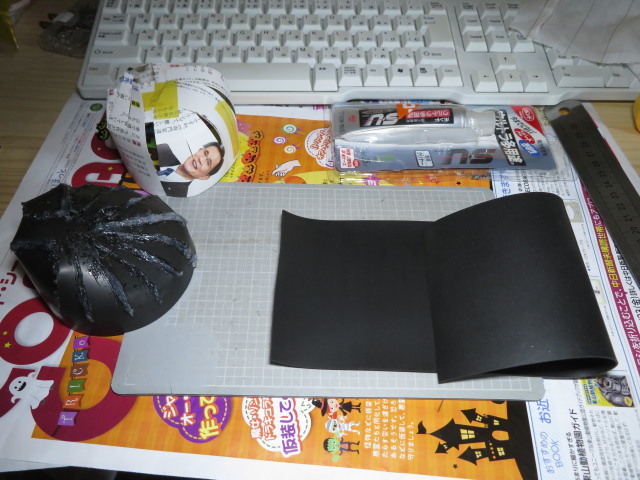

エリーゼ小糸ホワイトビームVer3 (9).jpg
結局おわん型にするには、三次元の面となるので、くさび型に切りました。

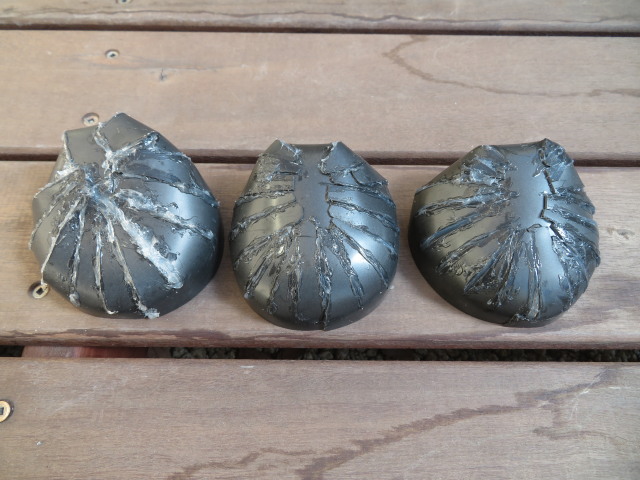

エリーゼ小糸ホワイトビームVer3 (10).jpg
右のほうが新しいです。隙間はストレートで買ったシリコンシーラーで埋めました。
一応水をいれて水密？試験を。漏れたところはシーラーを追加で塗りました。
エリーゼ小糸ホワイトビームVer3 (11).jpg
#2を取り付けたところです。固定はタイラップで。長い物の手持ちがなかったので、掟破りの連結使用をしました。
インナープロテクターを装着しましたが、若干浮いてるような、そうでないような........

さて効果確認です。
エリーゼ小糸ホワイトビームVer3 (12).jpg
向かって左(右)が交換後です。
エリーゼ小糸ホワイトビームVer3 (13).jpg
右側が若干白いです。今日は右側で終わり、完成は来週以降です。投射位置が違うのは右側はスロープに載っているためです。
効果の報告は両側交換してから夜間走行で確認予定です。

最後まで読んでいただきましてありがとうございました。
Posted at 2020/10/12 21:52:49 | コメント(0) | トラックバック(0) | ルノースポーツ | クルマ
2020年10月04日 イイね！

エリーゼちゃん　ライセンスプレート角度調整

エリーゼちゃん　ライセンスプレート角度調整
おはこんばんちは

エリーゼちゃんの前のライセンスプレートは、JAEのけん引フック兼ライセンスプレート支持ブラケットに付いています。前のオーナーがつけたものと思われます。購入したときに黒の樹脂製の枠を付けたのですが、ライセンスプレートが傾き過ぎなので修整しました。

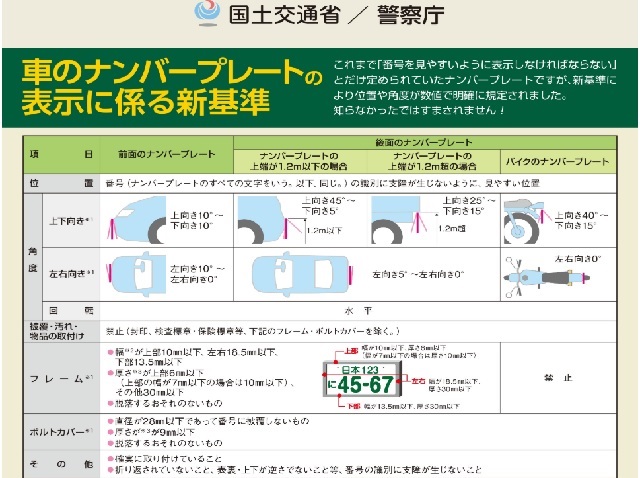

そもそもこのナンバープレームは、新しい法規に適用品だということで安心しきっていたのですが、先日ふと気づいてこの角度ではだめでは？と思い、規則を確認しました

角度は、地面の鉛直線に対して、±１０°の角度でなくてはなりません。

エリーゼちゃんの現状は....

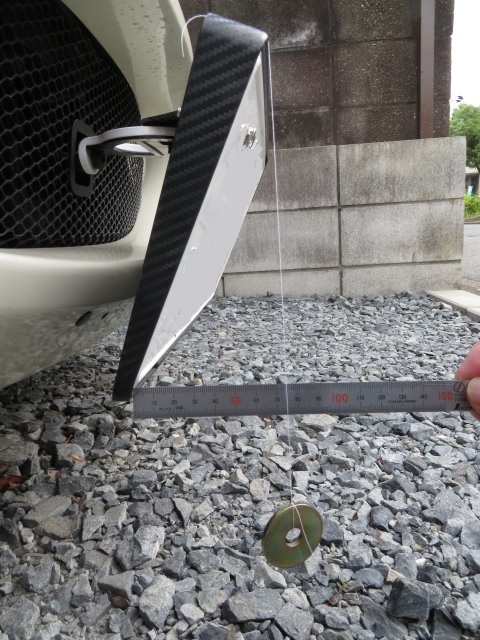

Lotus Elise license plate angle adjustment (1).jpg

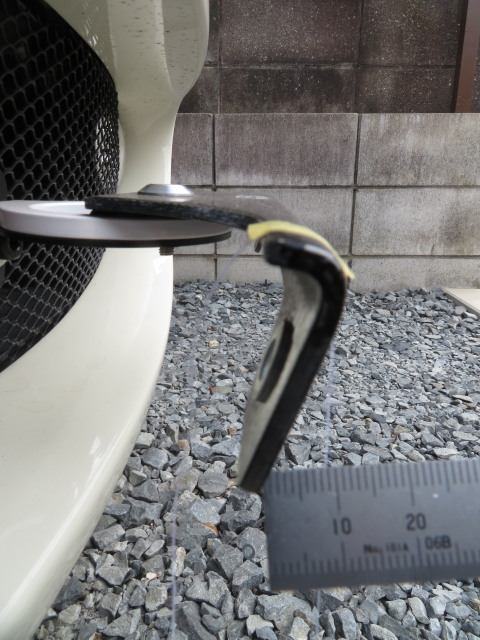

鉛直を出すために糸に重りをつけて、寸法をはかります。フレームの高さと、写真の寸法をはかり、アークサインで計算しました。

ライセンスプレートの角度(測定値)　約27°
駐車場の前傾角度　約3°

車両が水平であれば、約24°という結果になりました。

そもそもJAEのブラケット自体が約20°傾いています。
Lotus Elise license plate angle adjustment (2).jpg
このボスを角度を減らす方向に削ります。
Lotus Elise license plate angle adjustment (3).jpg
Lotus Elise license plate angle adjustment (5).jpgLotus Elise license plate angle adjustment (6).jpg
ルーターに切断用丸ノコ？や、ビット、ヤスリで削りました。

加工後です。角度は約6°(地面傾き補正後)となりました。これで問題はなくなりました。
Lotus Elise license plate angle adjustment (7).jpg
Lotus Elise license plate angle adjustment (4).jpg

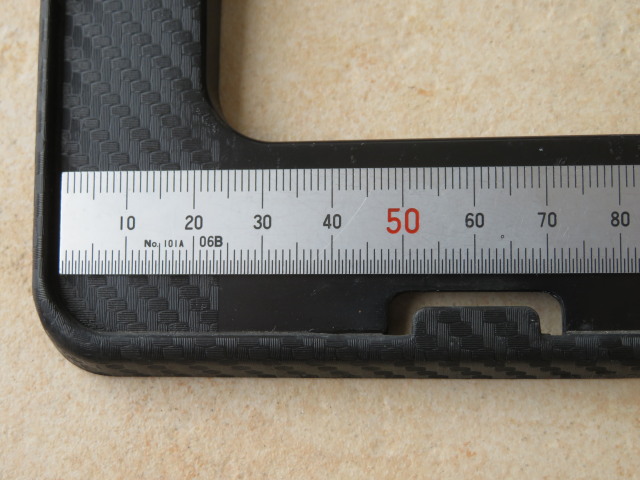

角度以外にも、枠の太さ、前方への張り出し量等が決めらました。一応チェック、他の諸元は大丈夫のようです。

最後まで読んでいただきましてありがとうございました。
Posted at 2020/10/05 07:09:13 | コメント(0) | トラックバック(0) | クルマ
