我が家に踏切がやってきました♪

とは、模型のお話。以前にＪＡＭの記事を書きましたが、その時に出展した友達開発の踏切です。
製作中のモジュールにも組み込ませて頂く予定なのですが、それとは別に運転会など参加の際に持参したいという事でデモ機をお借りしました。
基本的に踏切本体と制御基板、配線の構成ですので、お座敷レイアウト等に組み込めるように既製品のように仕立ててみました。

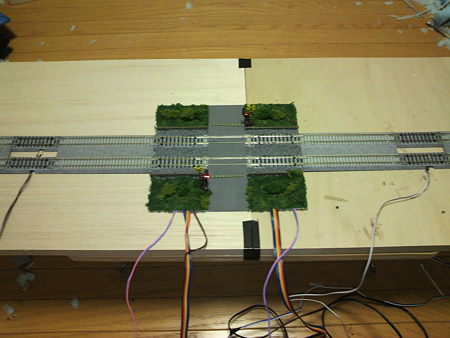

厚手のプラ板に踏切本体と自作の踏板やレールを固定してみました。
下のボードは台にしているだけで関係ありません。進行方向に合わせて踏切
直後のレールには列車の通過を検知するセンサーが、両端の配線が出ている
レールには列車接近を検知するセンサーがそれぞれ仕込んであります。
実際は、先に列車を検知した方が接近検知となるので、逆走しても動作します。
本物は通常、逆走には対応しないそうですが、模型に関しては色々な運転が
できるメリットがあるので、方向性が限定されない方が良いですね。
モジュール製作を中断して作業しているので周囲が散らかっているのはご愛嬌（笑）

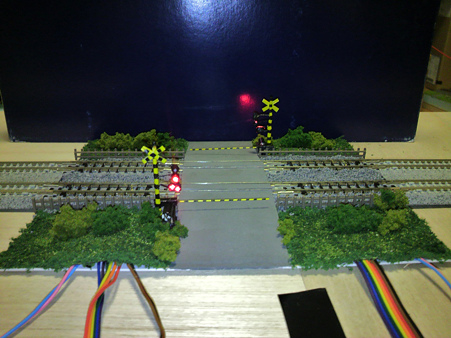

最初は自立させるだけのつもりだったのですが、せっかく一式を固定したので
簡単なシーナリーをつけました。下の方から出ている通り、配線がかなり多い
ので、お座敷レイアウトに組み込むとしても、これくらいのシーナリーで配線を
隠したほうが楽しく遊べるかも知れませんね。

ＰＣを繋いで動作確認をした際に動画を撮ったのでＵＰします。


ＪＡＭの時の動画では一定鳴動でしたが、今回は遮断後に音量が下がるように
設定しています。列車が来なくてもＰＣから操作しているだけで楽しい（笑）

因みに、この個体は、比較的開発初期に製作したもので警報機裏面や方向指示器の遮光が甘いのですが、最近の個体はこの辺もかなり改善されています。

以前も書きましたが、踏切の動作は鳴動、点滅、遮断棒の動作など詳細に設定ができます。模型だと、スペースの問題などでなかなか本物通りの動作とは行かない（センサーの関係で編成長に比例して路線長が取れないとならない）のですが、ＰＣから詳細に設定できるので、レイアウトの路線長や列車の編成長に合わせて設定を変更すれば色々な場面に対応でき、その場面なりのリアルな動きが再現できます。友達の「実物通り」への拘りには脱帽です。

その数をどんどん減らす踏切ですが、鉄道好きにとって踏切はたまらない施設ですよね。
