ええ音で鳴っとるからつい先延ばしに・・・
フルデジタルアンプで鳴らしているせいかもなモニターライク感があるけど
空間スケールをうまく再生すると思う
ただちょっと潤い不足？


今年中にやってまわんと、と思って部品手配してから2年経ったしなぁ
ええ加減やらんと（笑）

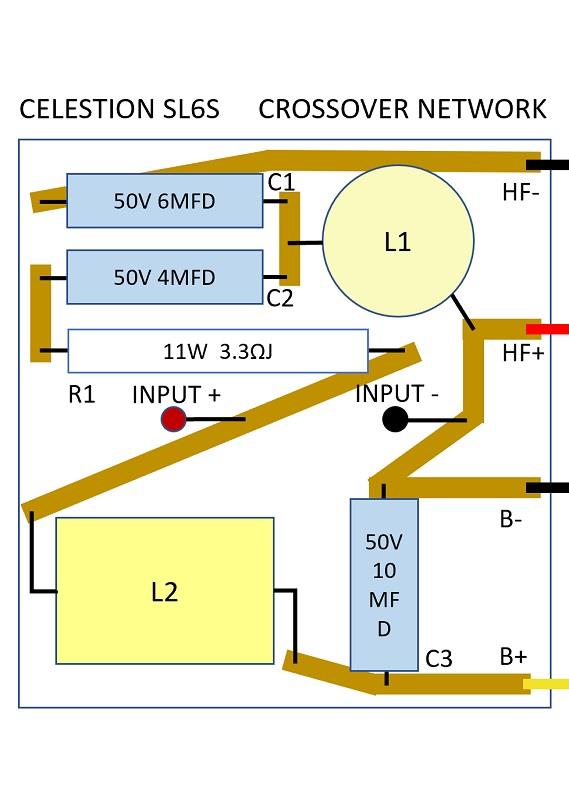

・バイアンプ対応（SP端子2対化、純正ネットワークのHF/B分離）
・コンデンサー交換（フィルム化）
・抵抗器交換（巻線化）

材料が揃ったらなんとなく5個も作ってしまった～
頭がボーっとしたまま作業したらこうなる

【準備物】
USB2.0コネクタ+基板
抵抗器
　1/4W 91Ω
コンデンサ
　パナソニック ポリフェニレンサルファイドフィルムコンデンサ
　　 ECHU 1000pF　
　ルビコン ポリフェニスレンスルフィドフィルムフィルムコンデンサ
　　 H2D 1000pF、同 470pF
　古いオデオ機器から剥ぎ取ったビンテージコンデンサ
　　不明　1000pF

【製作物】
　１．パナソニック ECHU 　→（実装後）956pF
　２．ビンテージコンデンサ　→（実装後）989pF
　３．パナソニック ECHU ＋ルビコン　→（実装後）1081pF
　　（半田付けを失敗してECHUが600pF程度に・・・ルビコン470pFで補う）
　４．ルビコン 1000pF　→（実装後）1017pF
　５．ルビコン 470pF　→（実装後）485pF
　　（1000pFとの比較用、後でコンデンサ追加すっかー？余っとるし）

パナソニックとルビコンの素材は同等のはず
チップ形のパナソニックのほうが混じり気がないと言えるかな
（この基板は直付けできんタイプで銅線脚を付けた）


※ 1：左上、2：左下、3：右上、4：右中、5：右下


とりあえず一聴した感じは、なんか違いがあるなという程度
ビンテージコンデンサは古い音源にハマりそう（笑
そのうちコンデンサ大盛りも試してみたいし、USB3.0も

時間がたたんとあかんコンデンサもあるようなんでしばらくPCに差しっぱ
後日比較してみませう
1個につき40～50時間くらいは掛かるかなぁ・・・


あ。
NASにUSBポートが3つも付いとった！こっちに差しっぱでちょっと時短(^o^)

日中は外に出たら死にそうですた
弱った体に照りつける日射しと暑さ・・・


頭がボーっとしたまま用事ついでにあれもこれも買い込んでしまった本日
またオデオ関係・・・１諭吉様ほど散財

電源用ケーブル　CV-S 3.5SQ 2m
補修用に電解コンデンサ　50V 1000μF 50個
雑防フィルムコンデンサ　250V 0.1μF 100個
PPSフィルムコンデンサ　50V 0.1μF 10個、50V 1000pF 5個
ラインケーブル用　4芯シールドケーブル　5m
RCAペアプラグ　2対
熱収縮チューブ　3本

メッシュチューブも買っときゃよかった
CV-S5.5SQとPPSフィルムコンデンサ 0.01μFは店頭になかった
昨年から電解コンデンサーのまとめ放出が増えたな
品種絞り込みで製造停止も多くなったらしく、オデオ用途は軒並み終了品とか
整備用に買いだめしとく必要あるかも


帰りにスーパーとガソリンスタンドでさらに散財
やぱ、ガソリン高いわー
会員割引等で9円引きがあってもハイオク￥188/L
ティッシュひと箱分は景品で回収したけど(￣ー￣;)

帰宅後は550円ジャンクチューナー弄り
以前の550円ジャンクチューナーとは別個体っす
普及オデオクラスやけど出来が良いヤツ
なかなかゴキゲンです


ま、ちょっと回復してきた感あり

そろそろまとまった雨が欲しーの
いやいやこんなデカい台風は要らん
そんな週明けになりそうやけど、9日の出張に影響出んよう願う


暑さでクルマに乗るのも億劫やけど
先日、ふと立ち寄ったHO某店でおいでおいでしてる電源ケーブルがあって
気づけばお支払いが済んでおりますた

ショーケースで怪しい雰囲気を醸し出すその姿に加え「PCOCC-A　PR-22」(※)の説明書き
自作品っぽくてホンマかなぁ？と思いつつ店員に声をかけてました
酷暑のせいか？
※正しくは「PCOCC-A　PA-22」ケーブル、ロゴが「PR」とも読める

帰宅して気づいたのが機器側プラグがメガネタイプやったこと
知らんがな、やっぱ酷暑のせいやな


でも怪我の功名、実は前々から欲しかったんやな
フルデジタルアンプはインレットがメガネタイプ
今使ってる自作電源ケーブルがやや寸足らずな感じを解消できる
PCOCC-Aがホンマならグレードアップ！？

交換したらクリア感が向上したような？
前後比較なんて面倒臭くてできんから悪くならなきゃいい
ケーブル長に余裕ができたことが一番の収穫


気を良くしたワタシは・・・
電源プラグを追加で買ってしまったのですわ、2セットもw
ケーブルどーしよかな
1セットは外したやつを使い回すため
もう1セットは初FUJIKURA行っとく？カッチカチらしいけど
この暑さの中、ついででもないと買いに行くのは億劫やなぁ・・・

本日はお日柄もよく、朝から暑いですなあ(-_-;)

土曜日の午前中はNHK-FMで流れる音楽を聞きながら
洗濯するのがお決まりコース
のんびり聞きたいとこやけどそうもいかんのが
ワタシを取り囲むように林立するチューナータワー(^o^;)

どげんかせんといかん！のは山々やけど、地道に一歩づつ進むしかないのですわ


では、比較的簡単そうなKENWOOD KT-1010Fのトラブルシューティングでも始めるか



状態・症状）
　電源は入る
　ディスプレイが点灯しない、ランプ類は点灯する
　選局アップ・ダウンに反応してステレオ受信する
　選局メモリーも正常のよう
故障箇所の可能性）
　ディスプレイへの電源途絶、または電源そのものの故障
　ICからのセグメント信号途絶
診断）
　機能そのものは問題がないので、電源の可能性が高い


では御開帳
すぐさま原因箇所特定（笑




盛大に割れとるやんけーーー
これはディスプレイの電源もセグメント信号もどっちーもやん
半田修正したらすぐ直りそう



直りますた(´・ω・｀)


この個体は長時間使用が多かったのか、電源部上の天板が煤けてます
ディスプレイの輝度低下は少ないんで使用頻度は低かったかも
亜鉛メッキが一部剥がれたようになってるのは配線が接触してたとこ
溶けんのか？？？




買ったときは半導体故障かなぁと思ったりしたけど
これはツマラン（楽やけど）
