ガラクタ箱からこんなのもハケ～ンして夢も広がり，昨日買ったリレーもしっかり自作ハーネスに組み込んで準備万端だったんですが…
　　

トラブル発生!!

1．　カプラーを外したまま動作チェック　⇒　リレースイッチ不動…

2．　リレースイッチの配線を直結　⇒　動作良好♪
　　　…プラスとマイナスの電源を考えれば何とかなるかな?

3．　カプラーを戻して動作チェック　⇒　リレースイッチ不動

4．　リレースイッチの配線を直結　⇒　動作良好♬　…しかし，何故かエアコン作動??

え，エアコン作動ぅっ??
( ﾟДﾟ；)　な…，なんで?　
エアコンが作動ぉぉぅぅ…?

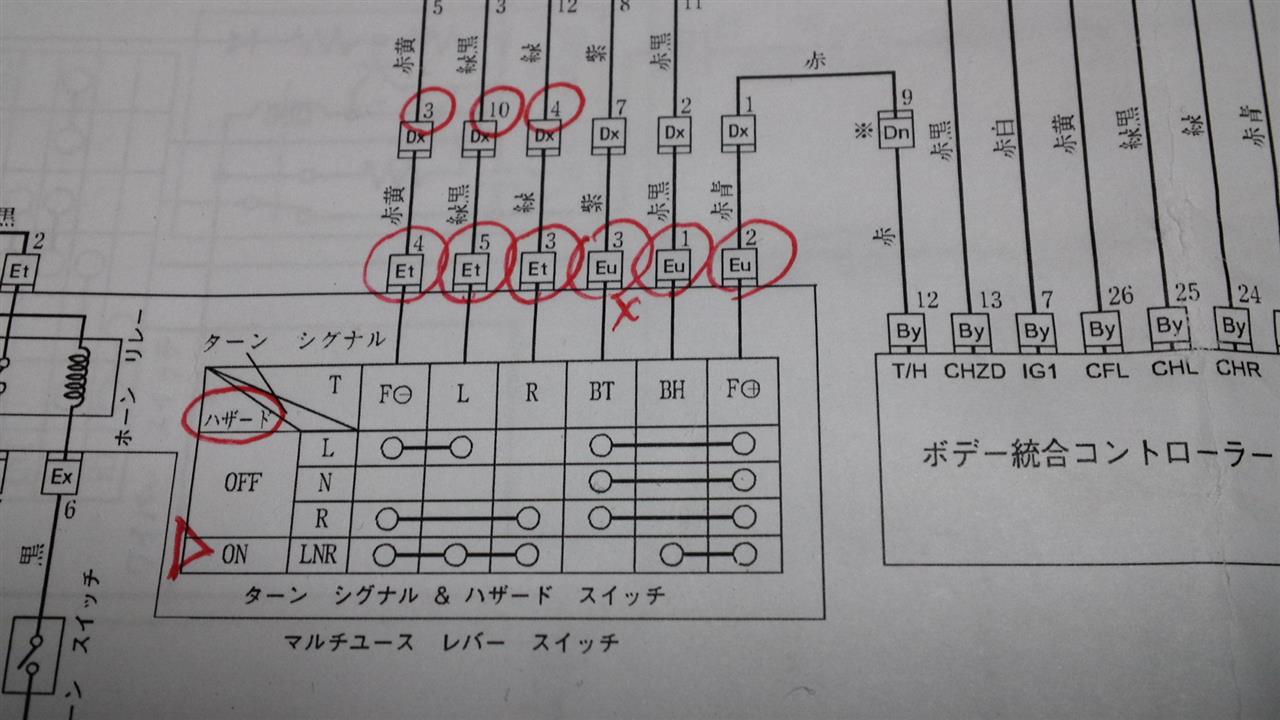

(;^ω^)　こ，コレはどう考えても分からん。　カプラーを抜いた状態で大丈夫なのに，配線図いくら眺めても答えはみつかりません。　このF（＋）とBHの接続が問題。　この配線図通りに電流を流してやるワケなんですが，カプラーを外したままだと，増設したスイッチオンで正常にハザード点滅するのに，カプラーを車体に戻してやると謎のエアコンの動作が生じると。


…といぅコトで，おっかないんで，とりあえず潔く撤退します。　
('◇')ゞ　

今後の課題は…

1．　エアコン関係の配線図を手に入れる。
2．　コラムハザードスイッチを分解して構造と配線状況を観察する。

また，思い出したら再開します。　全国の700系ミラや800系オプのユーザーの皆さん，良い報告ができなくて申し訳ありません。

m(__)m

でも，ワタシ的には総額￥2.5K程（リレースイッチが意外に高くて，4極1個で￥１K!）つぎ込んで遊ばせてもらい，まぁゲーセンとかキャバクラなんかより実に有意義な時間を過ごさせていただきました。　

でも，こ～ゆ～のやってると，なるほど“さ▲らオ◆ト”さんの700系ミラ（オプでも大丈夫）専用ハザードかんたん移設キットの￥1.6諭吉が高いか安いか。　￥5Kくらいなら…と思うワタシ。

まぁ，明日は，折角取り出した配線はそのまま整理して，コラム周りの復元ですな…。

掲示板ではみんカラ会員以外でも自由に書き込めるものをご用意しています。　お客様のお好きな内容でご自由にスレッドを立てていただいて結構ですので，どうぞご利用下さい。　メールアドレスやURLの記入は不要ですのでご安心を。　原則前向きに温かくお迎えする所存ですが，管理人の判断で削除・訂正等は施しますのでご了承ください。

※　管理人 からのレスは遅れることがありますが，承認されていれば「いいね!」の意思表示でございます♫

※　承認されなければハンネ等も公開されることはありません。

※　管理人 は決して不審人物ではございません。　こんな人 ですのでご参照ください。

※　掲示板 はブログやツイッタ―，はたまたLINEの先祖みたいなもので，LINEの様にグループ内のみではなくいろいろな皆さんに読んだり書いたりしていただけるSNSです。

みんカラの会員以外でも投稿できる掲示板はコチラ♡　　　　　

ラーメン，メニュー落ちしちゃったからコレ…（自沈

長男は先日リサイクルショップで￥108でゲトしたタッチペンがお気に入り。


…からの，男3人，￥1Ｋカット(爆


…か・ら・の…久々のママカレー（謎爆
なぜか美味しいのよね～♡　食後のデザートはヤマザキのイチゴタルト。


ドコいった?　七草粥…（自爆

←　コイツら購入が必要になりました（汗
リレーってホントは容量が大きい電装品向けだけど，今回は別の理由で投入です。
コレで無事に移設が成功する予定なんだけど…。

この自作ハーネスは決して無駄になったわけではなく…

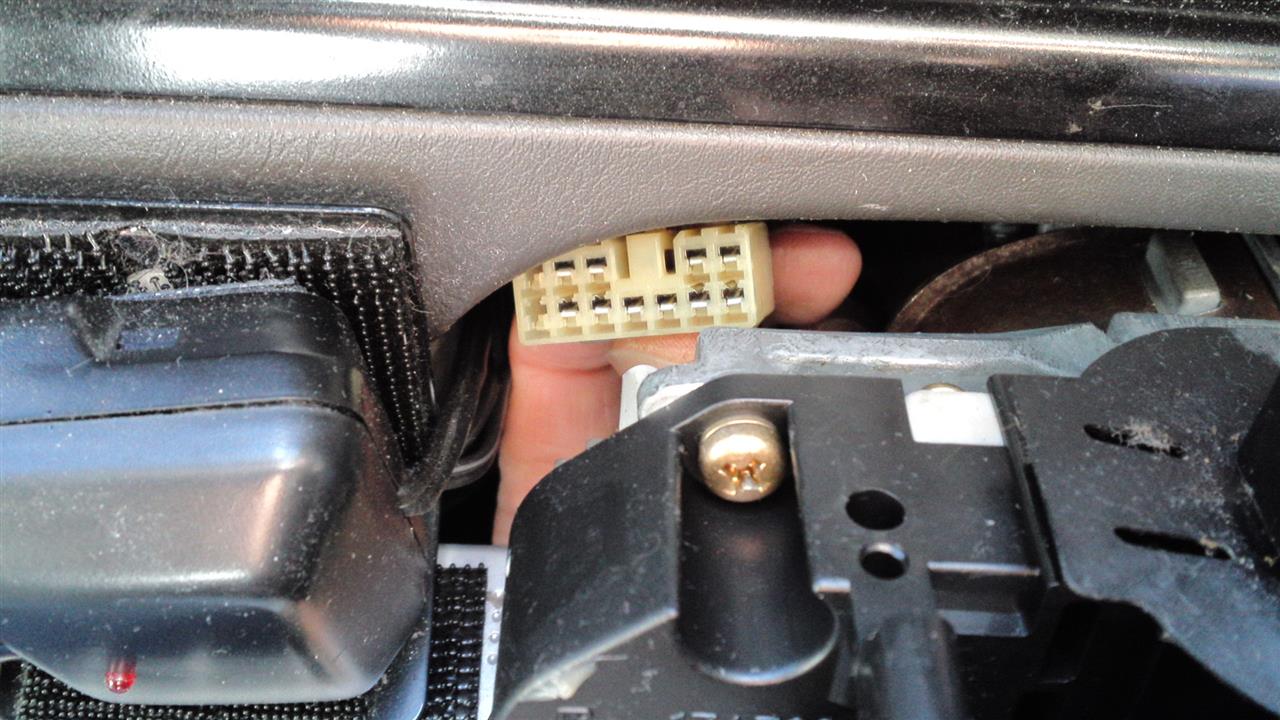

カプラーはココ，ステアリング左側。　抜き出しまして…

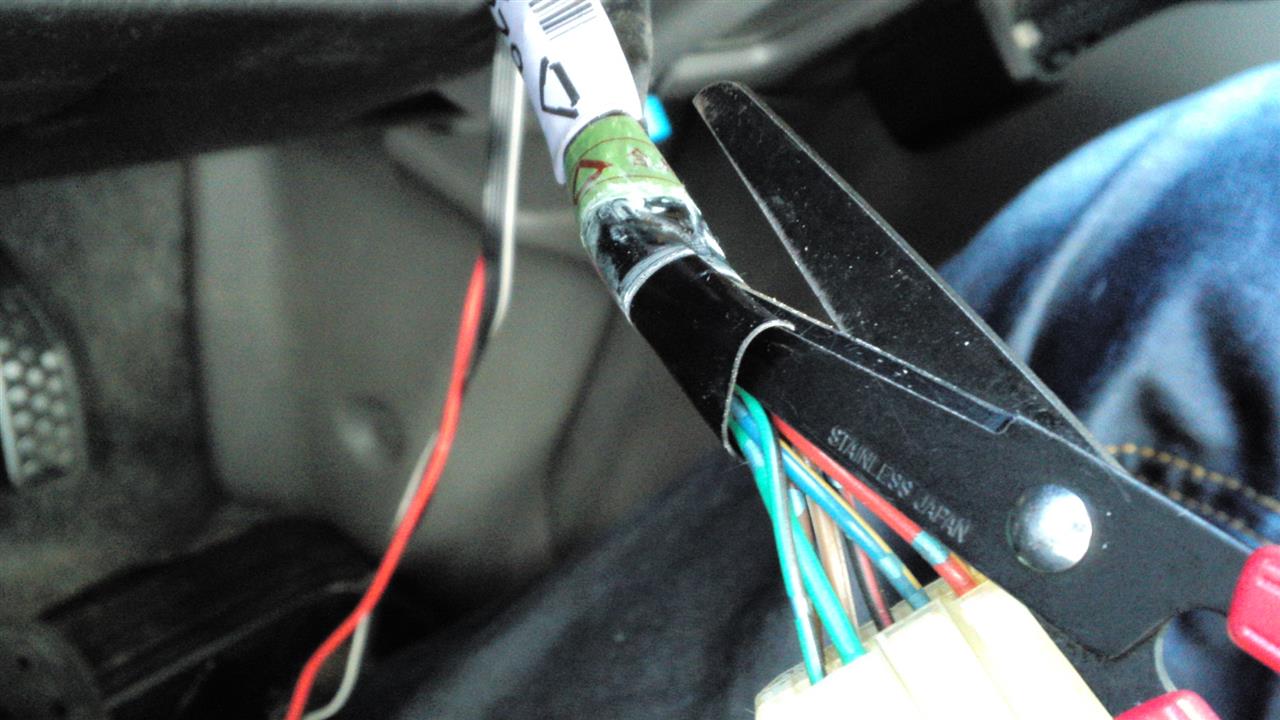

コネクターを接続しやすくするため切り裂いて…

この3本を同時に接続する3極スイッチに繋げます。
緑2本がウィンカー，赤いのが実はアース。

んで，スイッチ～オン!!　ワンッ，ツー，スリーッ!!


…無反応…（撃沈

でも思い当たるコトがあったんで，カプラーを戻さず（このスイッチのみでの実験で）に，元のハザードスイッチを押し込むと…点いた!!　

つまり，この様な結果が!!

1．　新設スイッチOFF＋ハザードON＝無反応
2．　新設スイッチON＋ハザードON＝正常動作

…つ～コトは…やっぱ，コッチも同時に接続だべな～～（激汗

ステアリング右側のカプラー引き抜いて，左が回路，右が＋電源（直結）。


…で，ど～すんのよ…。

ウィンカー左右同時にマイナス電流供給して，更に同時に回路にプラス電流供給って…。　普通に考えても1個でそんな仕事するスイッチなんてあるワケない（いやいや，純正のスイッチはソレをやってんだけど）と思いつつ，一応ネットで調べたり，オレンジのお店なんかに電話したりして確認したけどやっぱり見当たらない…!!　

で，昼飯を食いながら思いついたのがリレーの流用ってこと。

こ～すんのよw

　　
　　　　　

こんなワケでリレーを活用するに至ったんですな。　わかるぅ?
でも，今度こそ上手くいくんだろうか…（脂汗
