今のマンションに住んでもう20年以上経ってます。
先日もトイレの換気扇が壊れ交換したことをUPしましたが
照明もリニューアルしようと思い、LED化計画です。
廊下やトイレ、浴室等は電球なので、すでにLED電球にしていますが
リビングや寝室の天井照明は蛍光灯のまま。
蛍光灯でもインバーター方式なので、蛍光管は結構長持ちし
交換したのは、1、2回くらいでしょうか
LED照明器具も安い物は数千円で購入できますが、丸型がほとんどで今のような
長方形の照明が少ない。
最近はLED化された蛍光管も売られていますが、グロー方式用とあったので諦めていました。

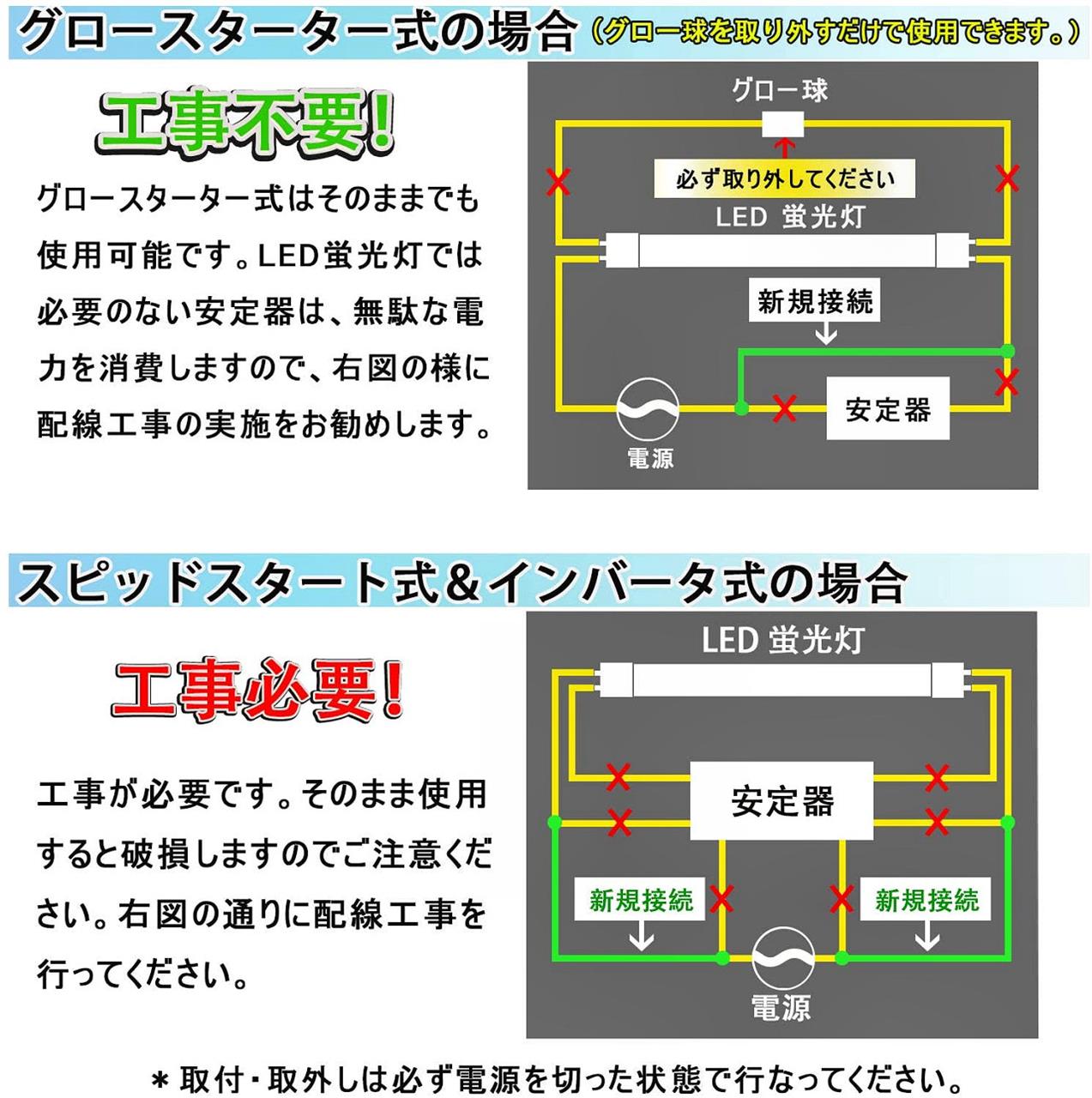

販売サイトの解説にインバーター式は改造が必要ですと説明が
なんだ、LED管は100V直結で点灯するんだと理解して、今の照明を改造することに。
※よい子は真似をしないでください!
天井の照明は全部で4ヵ所あって、蛍光管は各4本で16本必要です。
しかし、すべて同じ物を購入すると色や明るさが気に入らないこともあるので
Amazonと楽天で、4本組で\2,600くらいの2種類購入。
職業柄、照明の色や明るさにちょっとこだわってまして
今のリビングは2個の照明が付いてますが、いつもは1個だけ、それも4本中3本だけ点灯し
その蛍光管は、3波長昼白色X2、3波長昼光色X1にしています。
商品には説明書等の添付は無く、サイトの情報です。
見た感じ、Ⓑの方は表面がザラザラしています。

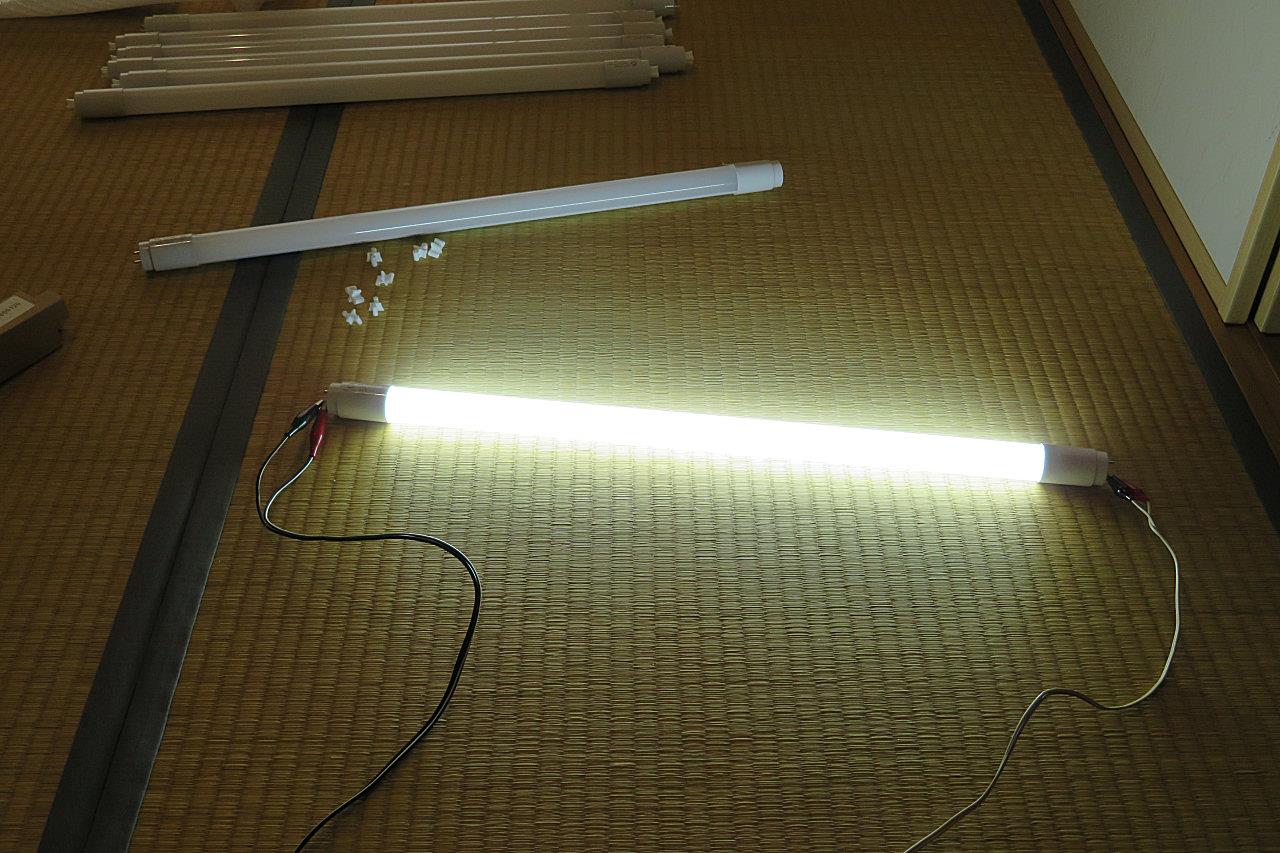

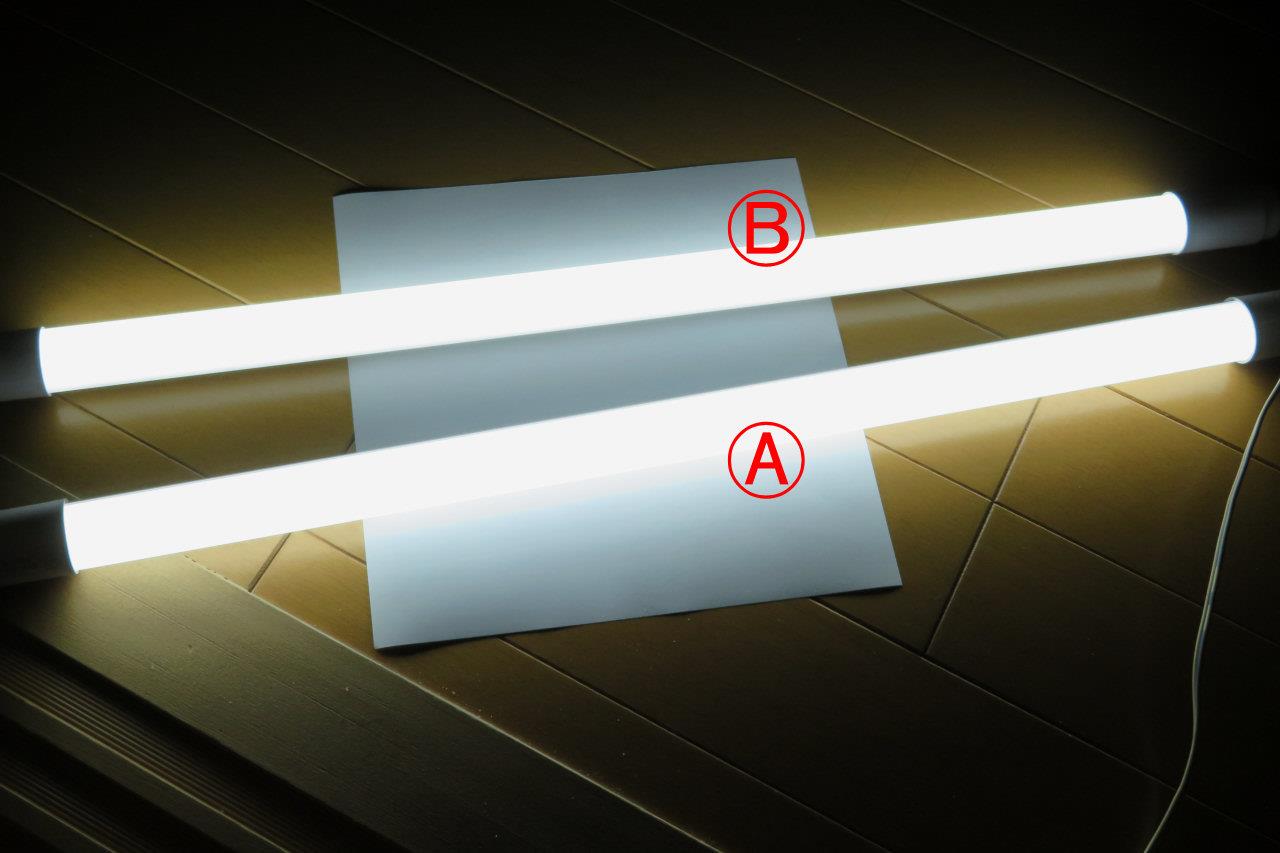

購入した8本の動作確認です。
並べて点灯するもパッと見では何が違うかよく分からず
一本で消費電力を測ってみると
やはり9Wと8W
動画で撮ってみたら、Ⓑの方が点滅して映っていました。
どちらも点滅で駆動していると思いますが、Ⓑの方が周波数が低いので消費電力が小さいのでしょうか。

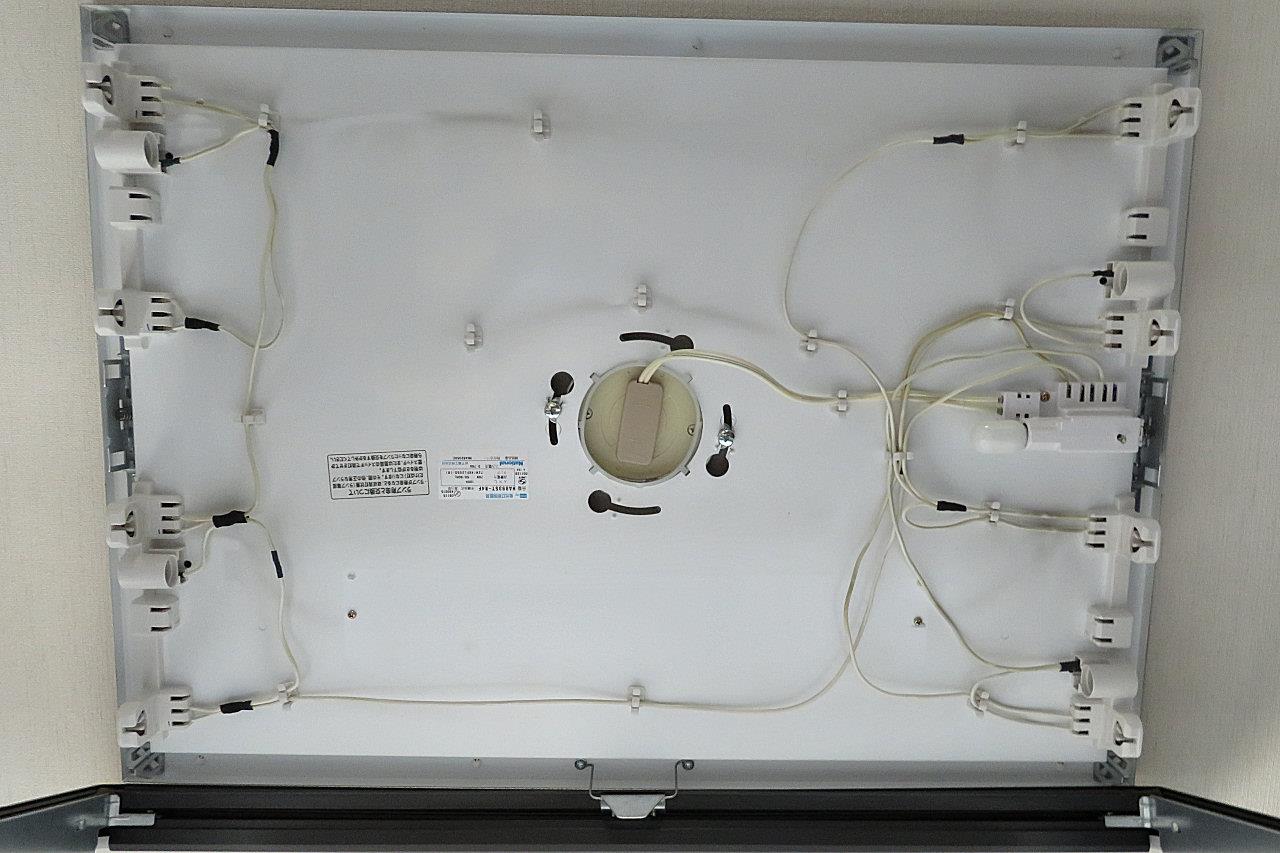

照明の改造です。
4本なので、ひもスイッチが付いていて、2灯、4灯、ホタル球と切換ります。
両端のソケット部分ですが、LED管の場合2本のピンがショートしているので、
ソケット部分も接触不良を無くす為に両方をショートして配線しました。

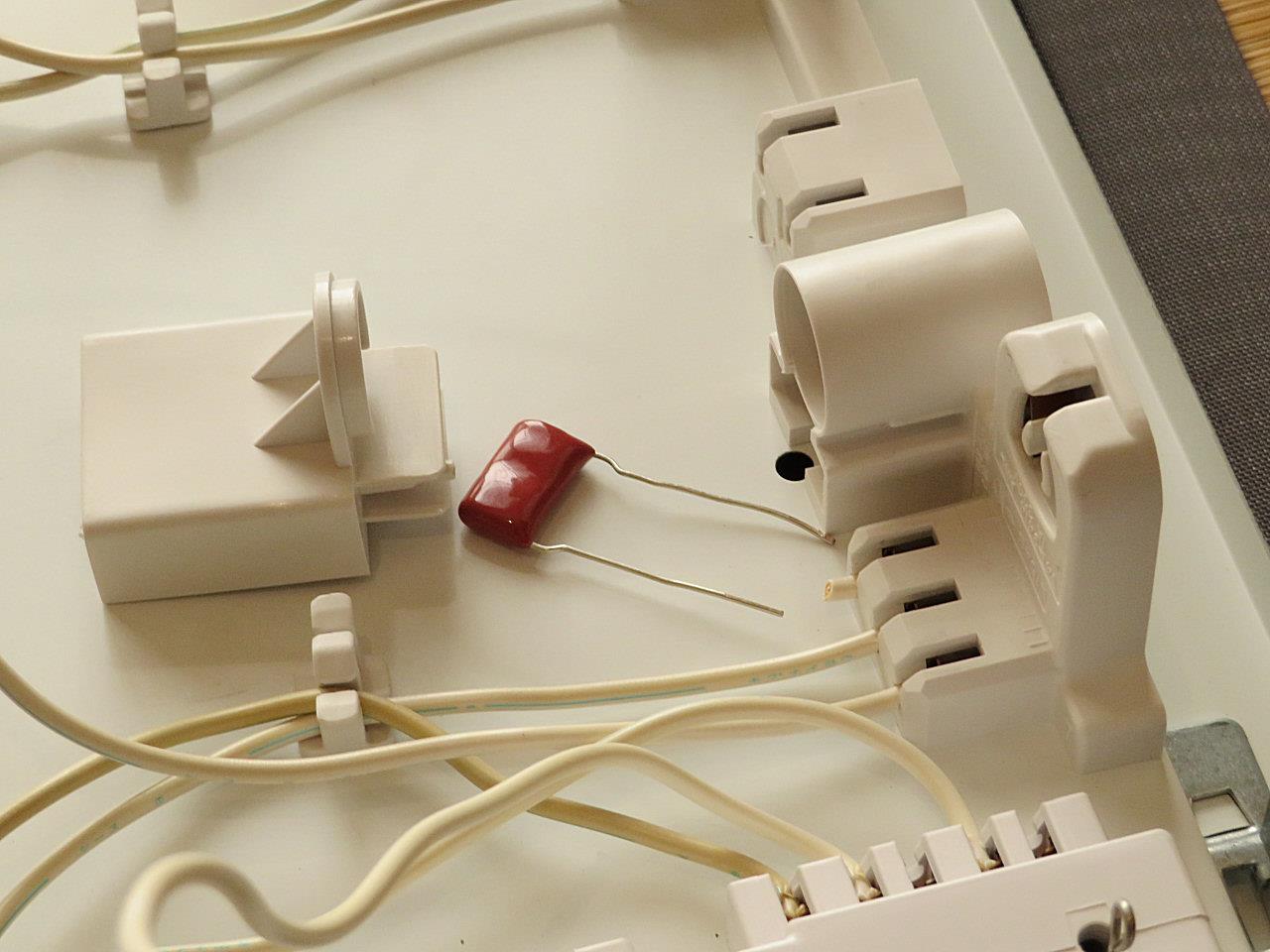

しかし、導通テストをしていくと、半分は隣のコンデンサー経由で繋がっていたので、
そちらから接続して4本全部ソケットの両端を接続しました。
完成

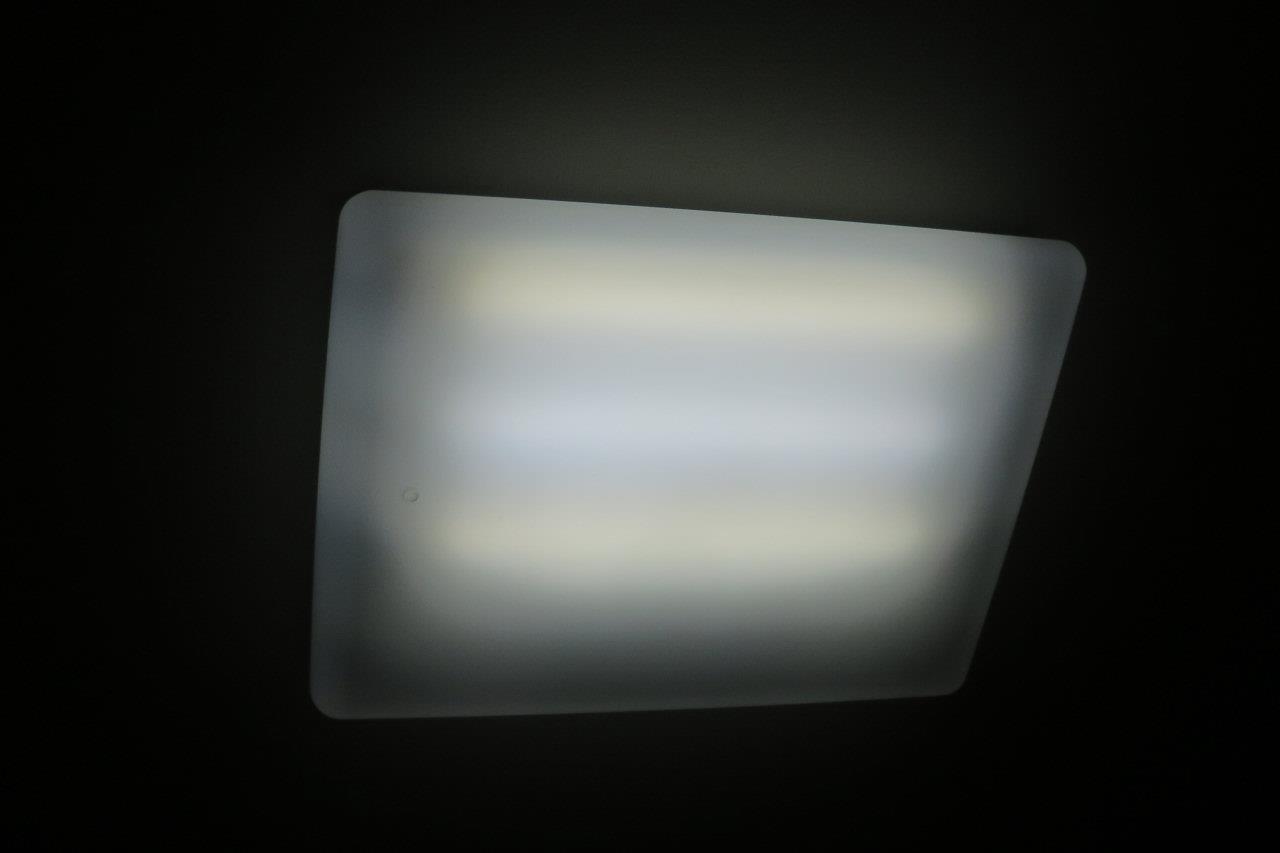

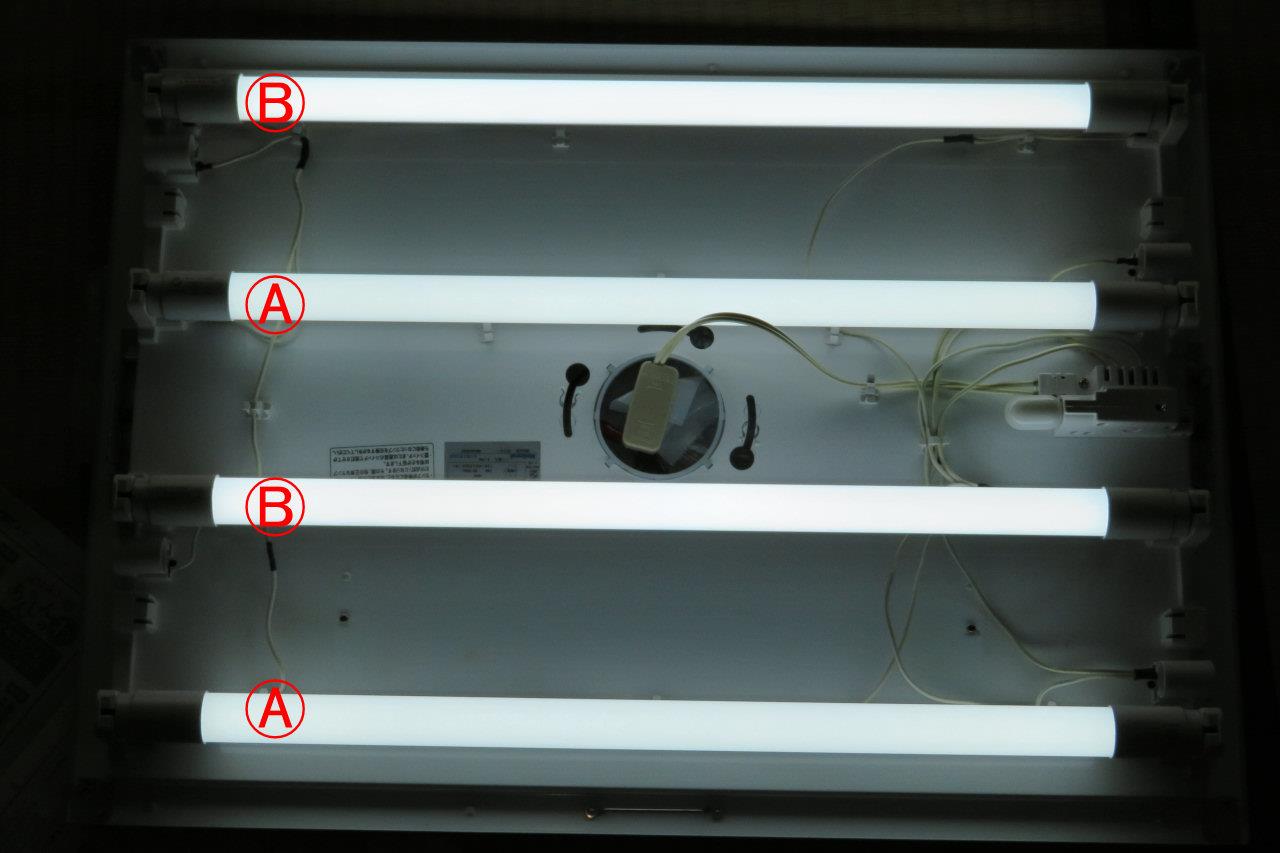

点灯確認
こうして撮ると明るさの違いが分かります。
蛍光灯の時と同じように3本にして比較(ⒶX2,ⒷX1)
明るさはLED管の方が暗い

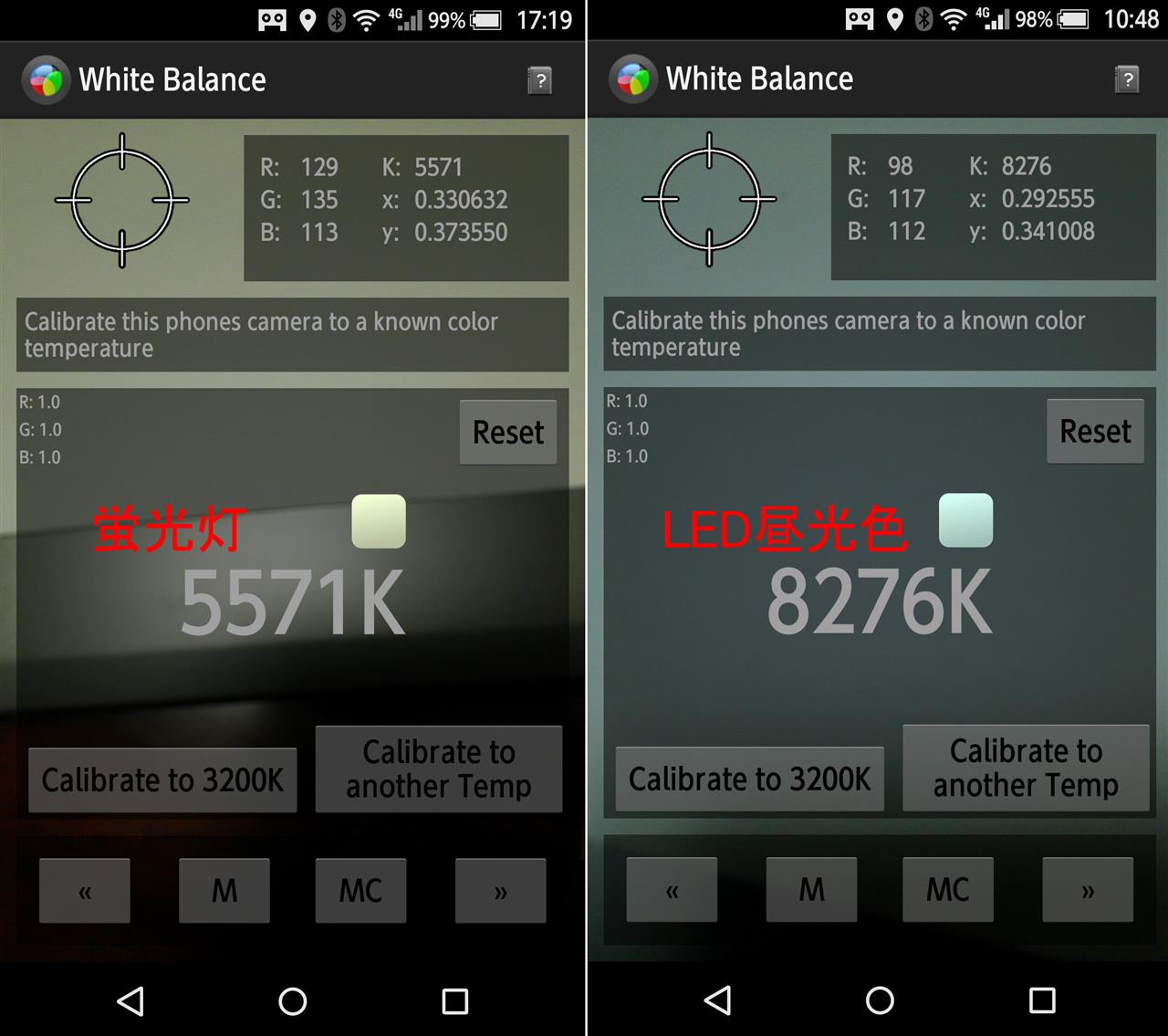

色温度はやはりLED管の方が高い

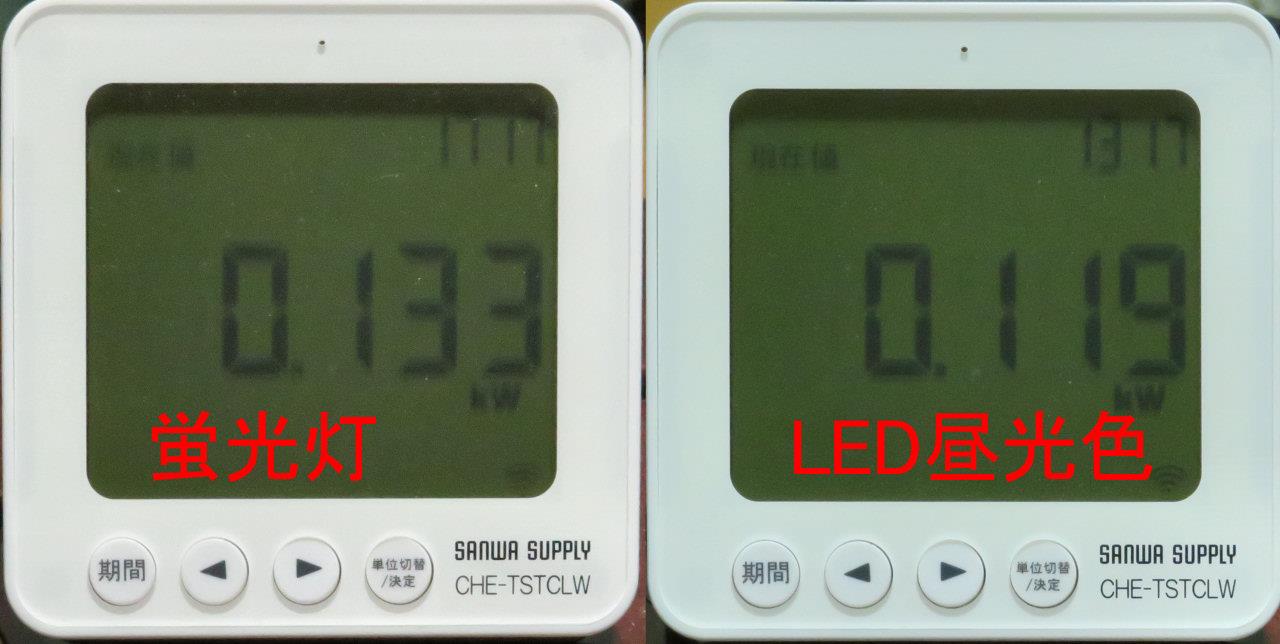

3本点灯時のブレーカーでの消費電力比較
10W以上節電できます。

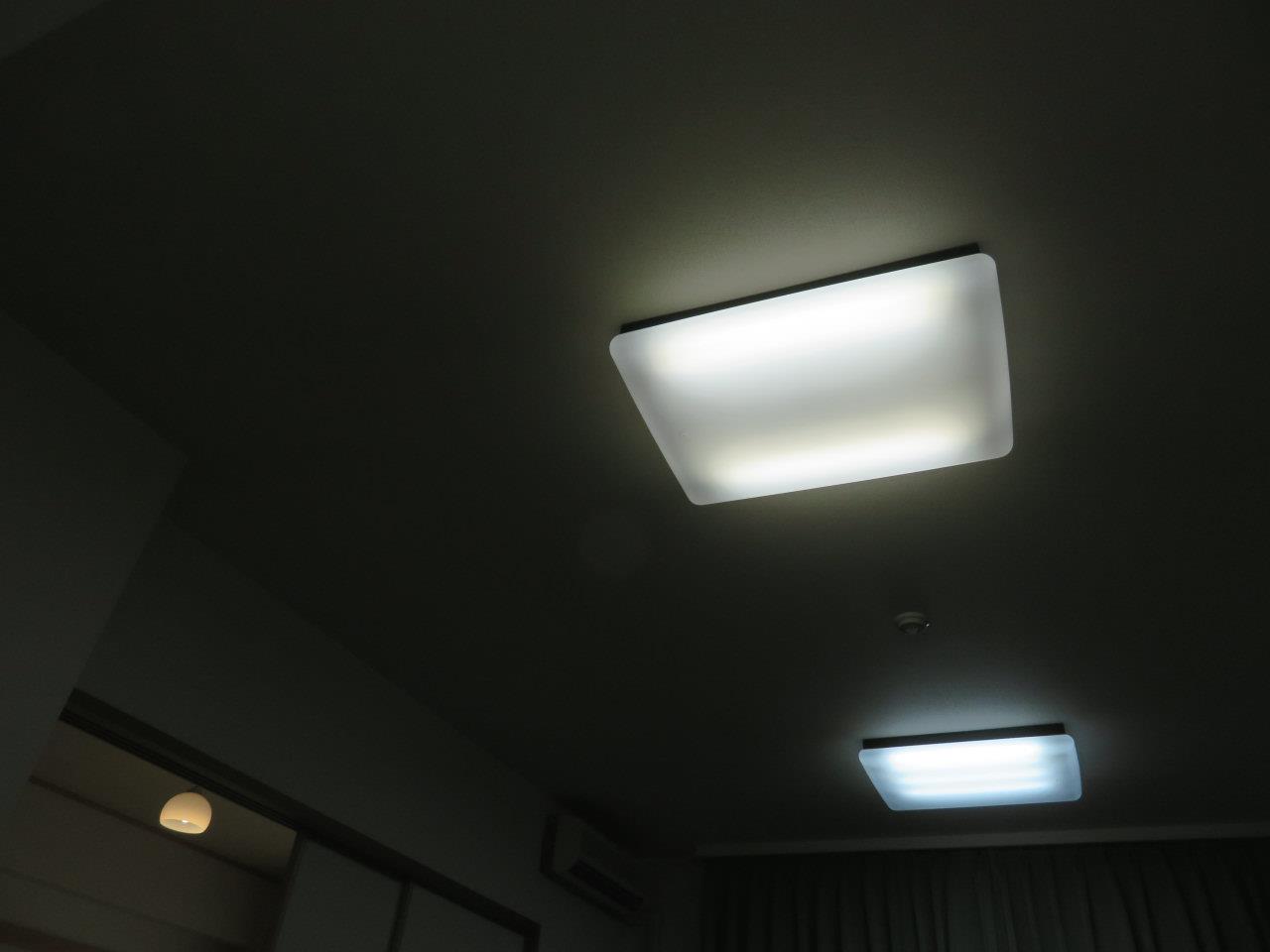

こんなに色温度が高いと白い紙が青く見えてしまうので、点灯していない方の蛍光灯側(2本)も点けて
色温度を下げました。
今の車もヘッドライトがLEDなんですが、色温度がちょっと高く気になっていますが、
やっぱり昼光色では色温度が高すぎるので、昼白色と電球色を注文し組み合わせて
理想の色温度にチャレンジします。
今日は1個だけで、残りは他のLED管が届いてからにします。
色を変えられる高い照明器具を買った方が良かったのだろうか(-_-;)
