メーカー品のレーザーカッターを改造してゆくうちに、レーザーヘッドの高さ調整が厳しくなってしまいましたのでブラケットを変更しました。





メーカー品はヘッド部の軽量化とコストを抑える為か、かなり簡単な感じでした。

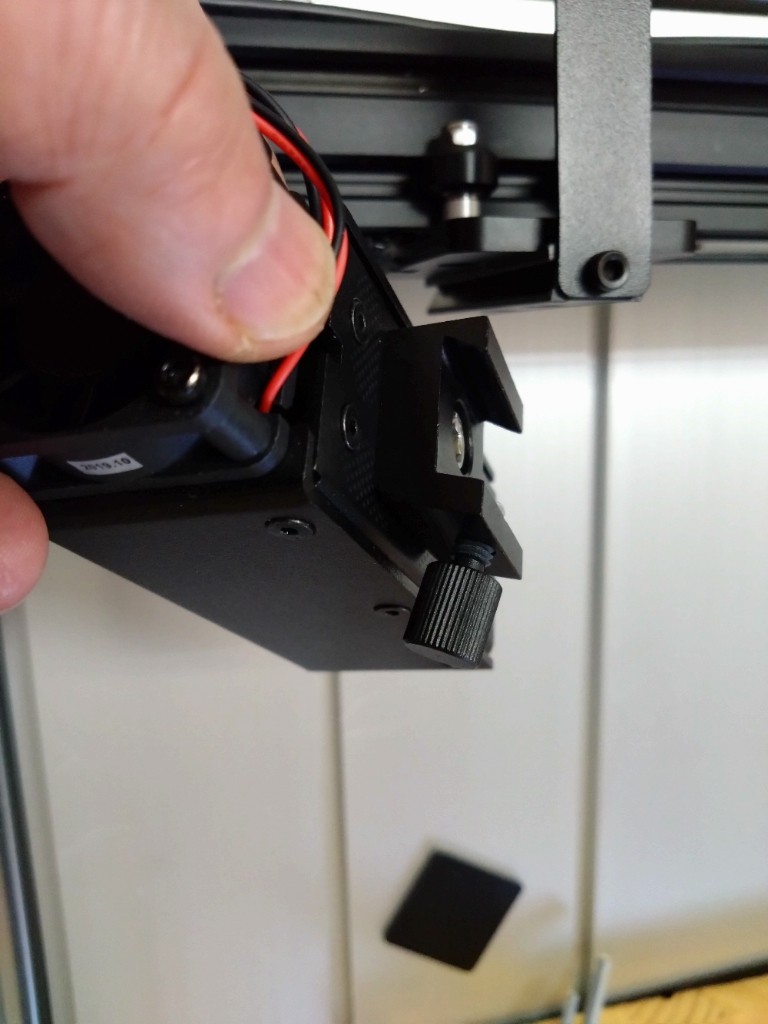

一応アリミゾ式となっていますが、嵌合部がガタガタでメインの固定は固定ネジの締付力のみ･･･。





軽いからこれでも良かったのですが、どうも加工材とのクリアランスを取る時にガタガタしちゃって決めづらい。





そんな訳で、Amazonを徘徊しているとカメラ取付用の良いものを発見。


値段もこの手のものにしては手頃であった為、コレを改造することにしました。





家に届いた状態です。

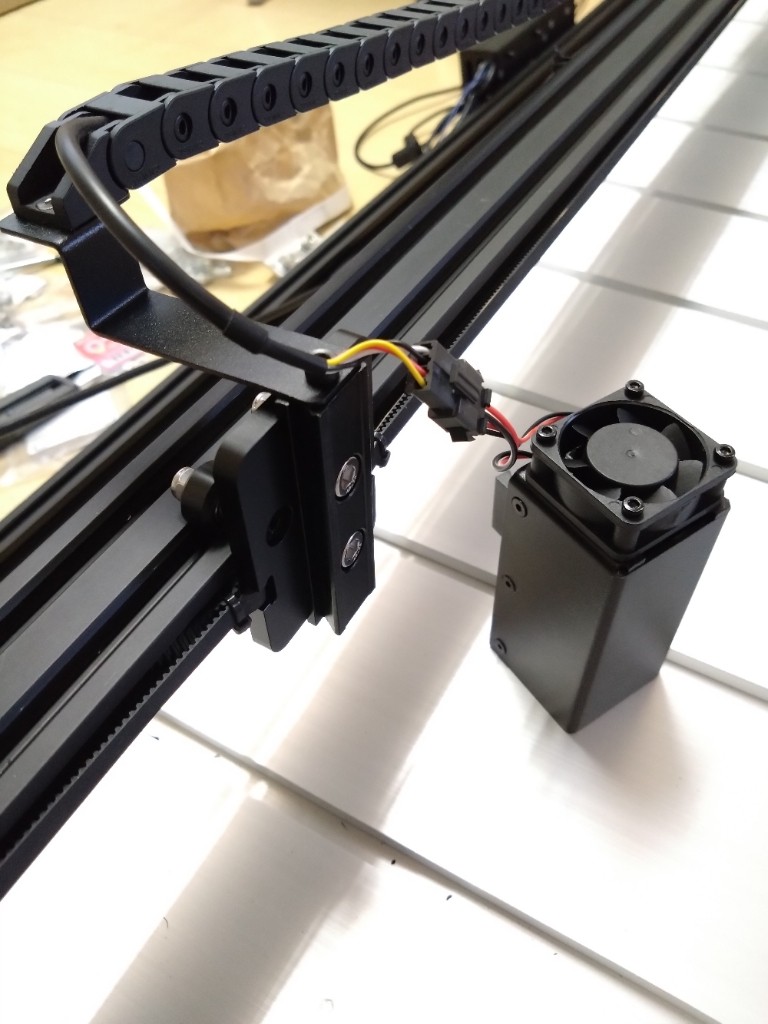

軽量化のために要らない部品を外す。





長すぎるので切断。水平器も要らん。

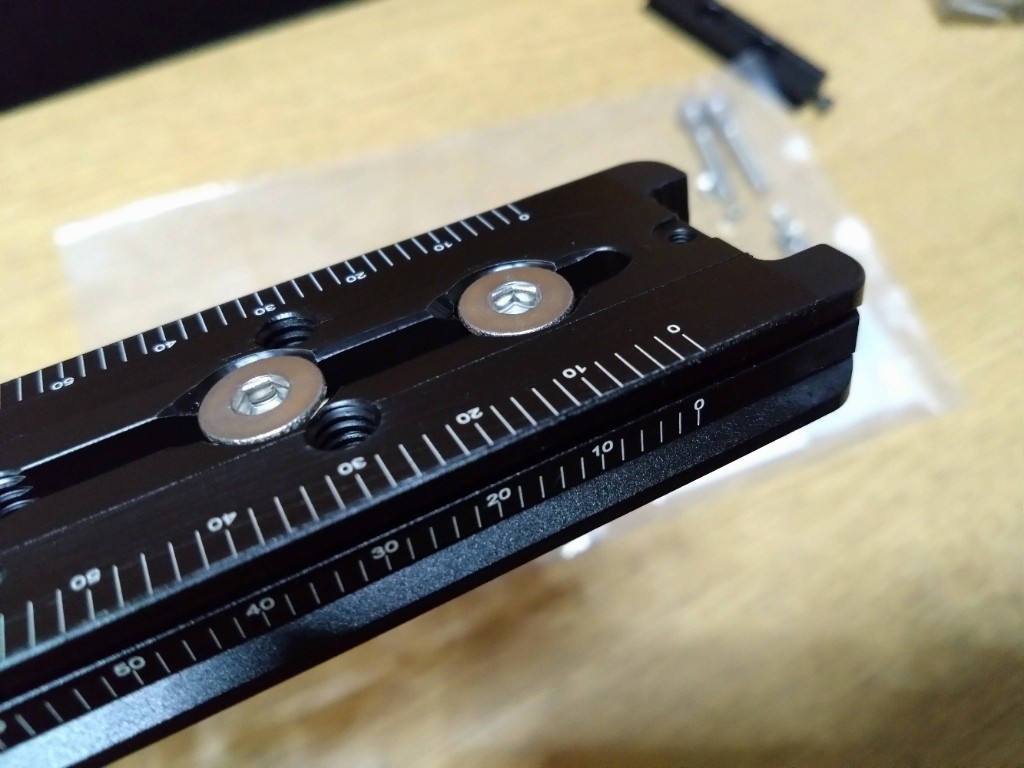

取付用の皿穴を加工。





凹部にM2のタップ穴を加工。
および、加工部タッチアップ塗装。





どうすか？奥さん。今ならお安くしてあげますよ。

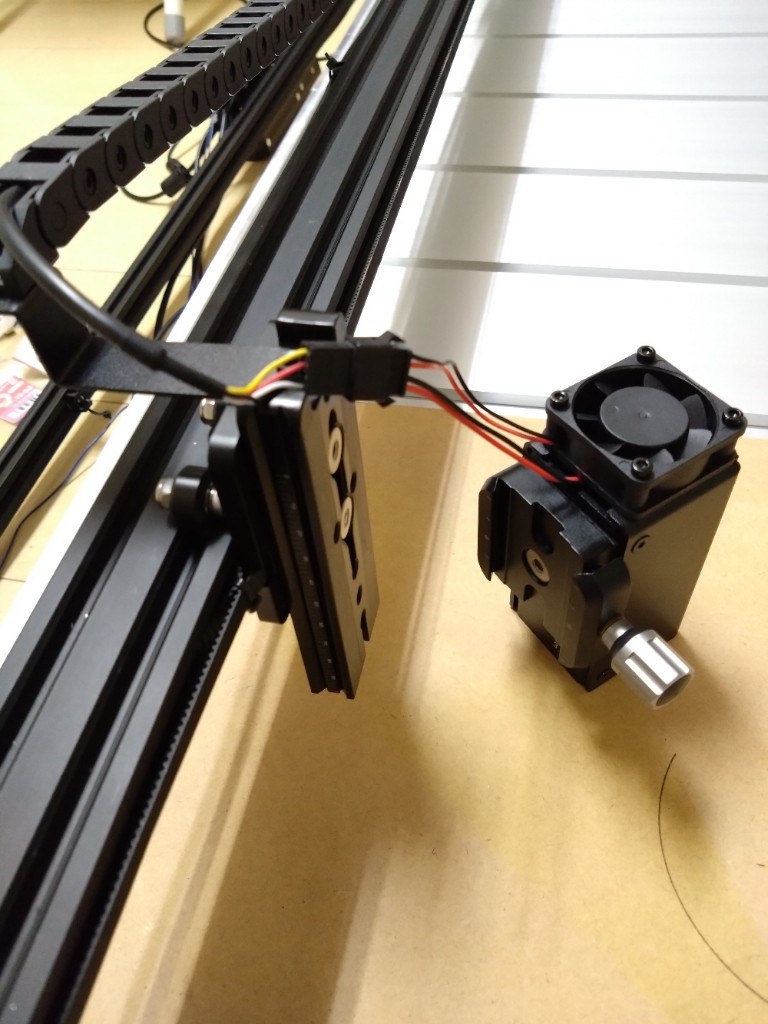

新ブラケットのマウンターはハンドルによってアリミゾ自体が締付るので、調整時のガタはほとんど有りません。

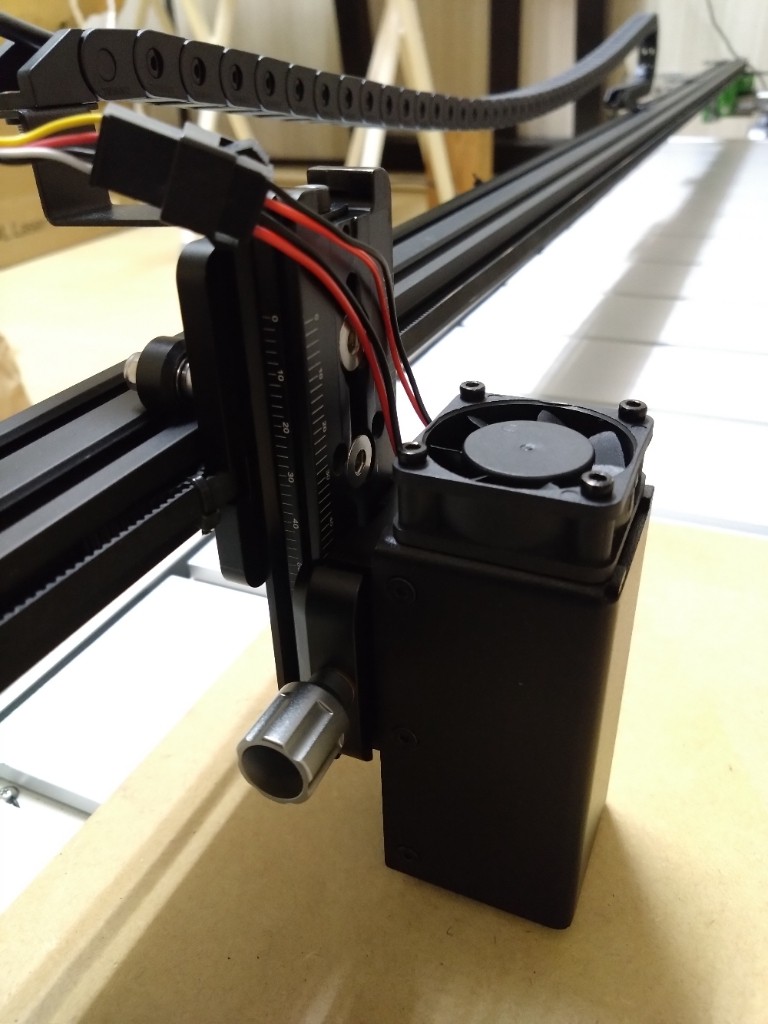

超イイ感じに取付きました。







あとは原点出し用のリミットスイッチの位置がイマイチなので、それを取付直せばほぼ終了でしょうか？
