　アクア（2014年型）フォグランプ LED化・バルブ換装
　LED（白、青色切替え式）／H16型

　品名：SUPAREE社 令和3年最新モデル（SP-CL856-H8）
　価格：Amazon￥3980／2個セット1年保証
　商品説明：H8/H9/H11/H16兼用 2色切り替え LEDフォグランプヘッドライト。　
　ホワイト（6000K）/イエロー（3000K） 車検対応 DC 9－24V 、2個で40W 12000LM。
　ダブル防水用Oリング採用。2色切替え：ホワイト6000K、イエロー3000K。スイッチON/OFFを繰り返すと色が変わります（最初は白、その後一旦OFFし直ぐONすると黄色に）。
超高発光効率7035CSP LEDチップ搭載。　無極性タイプ。　ボディは放熱性にすぐれたアルミ製放熱フィン、ドライバーがボディに内蔵されたファンレス設計。　角度調整機能：リフレクターとLEDの角度が合わない場合は付属レンチで調整可能

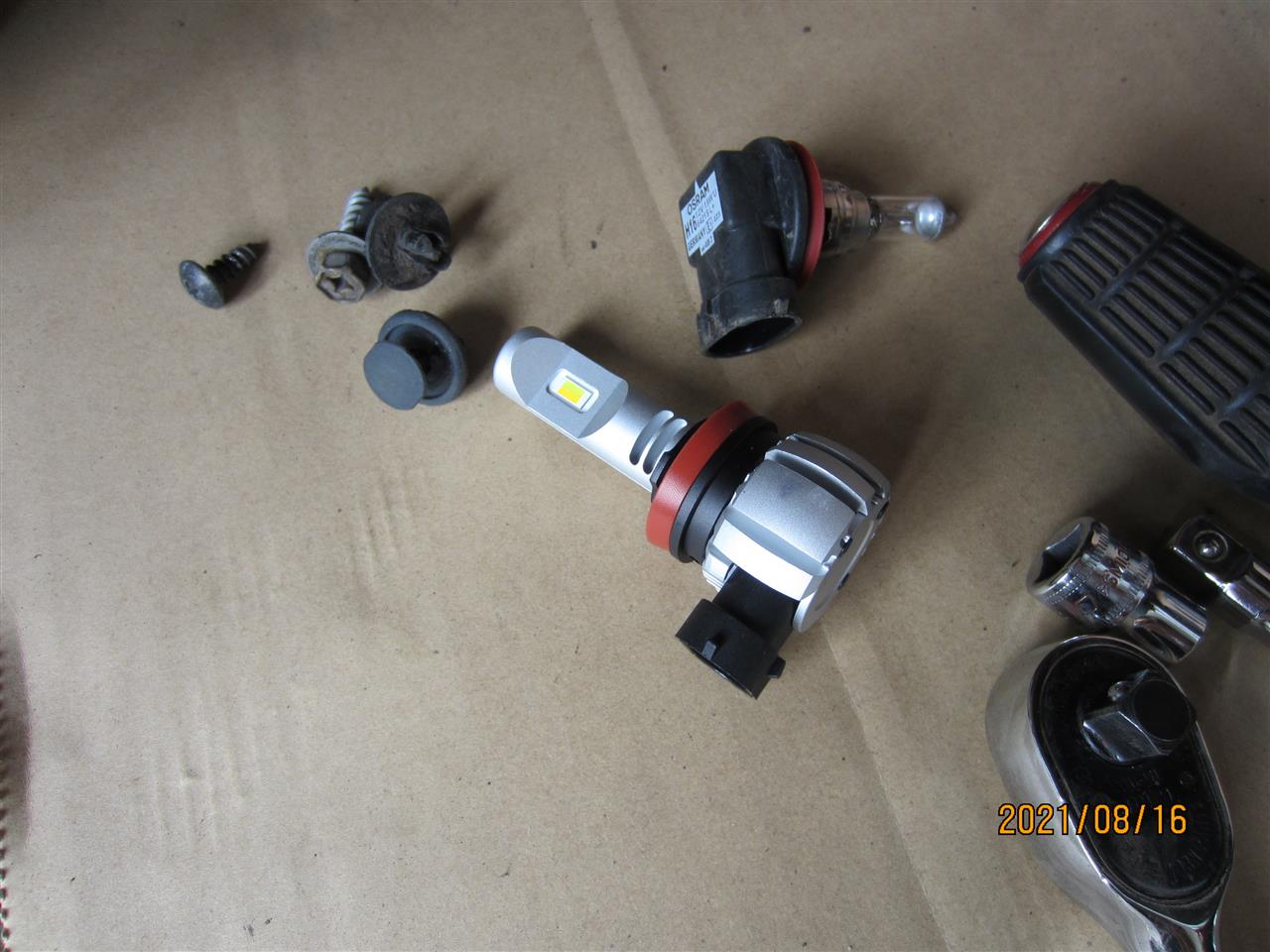

↓　タッピングスクリュー、グロメット？　ハロゲンバルブ、LEDバルブ

右側フォグランプ交換。　まずEG始動、ステアリングハンドルを左いっぱいに切りフェンダー内を作業し易くする。EGオフ。　右前フェンダーと泥よけ内張ライナーを分離する。
　↓　＋スクリューネジを外す。

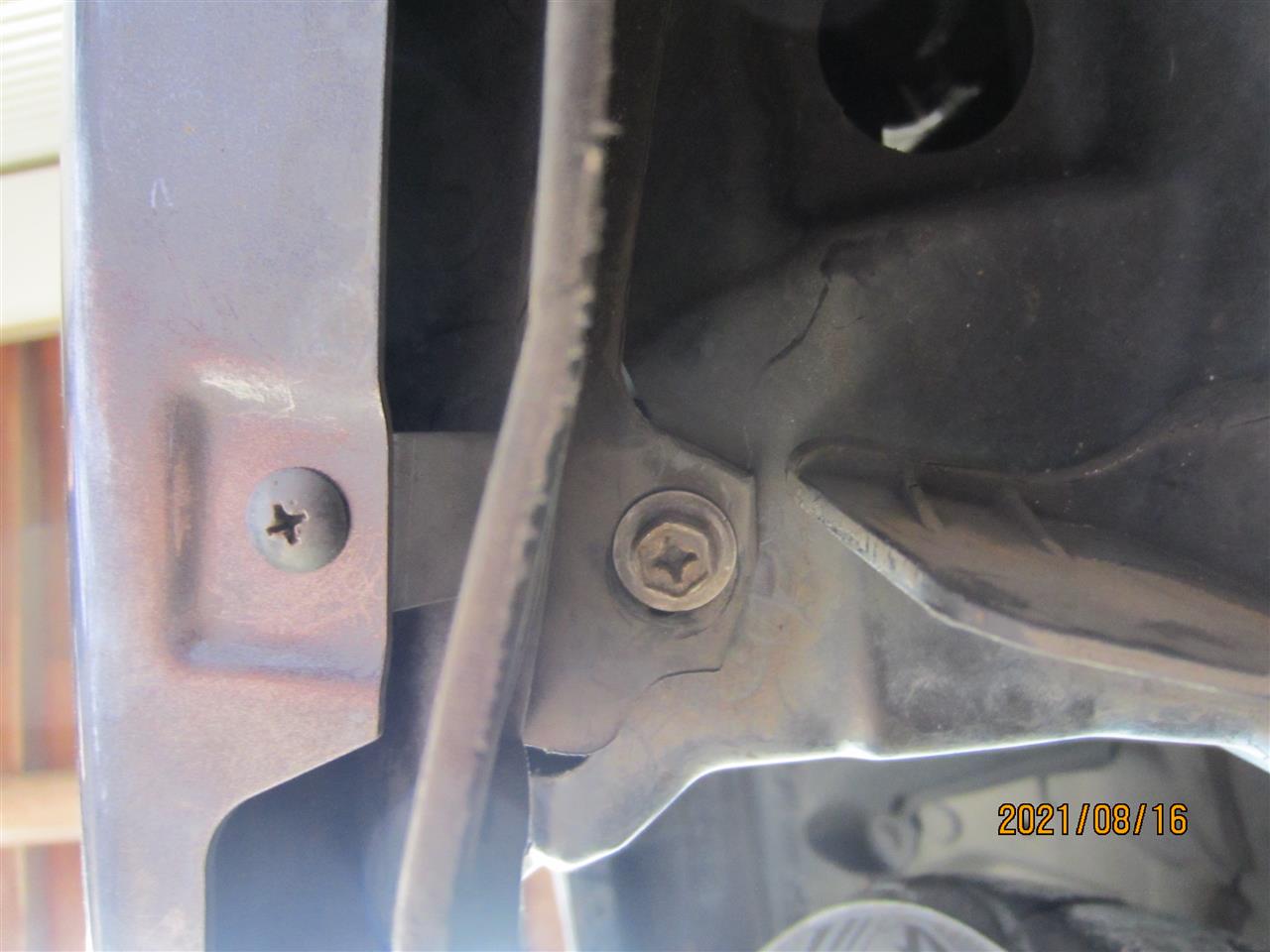

　↓　床からの撮影画像

　10mm6角タッピングスクリューネジ、これを＋ドライバーで回します。このネジは抜き取らずライナー等が分離できる程度にしておく。その隣の＋ナベ頭のネジは緩めるだけにします。外すしてしまうと泥よけスポイラー？やライナー等を繋ぎ留めているL型金属ステーが外れ、戻すときに苦労します。

ライナーとフェンダーはグロメットビス？で留まっています。－ドライバー等でコジッって抜き取ります。

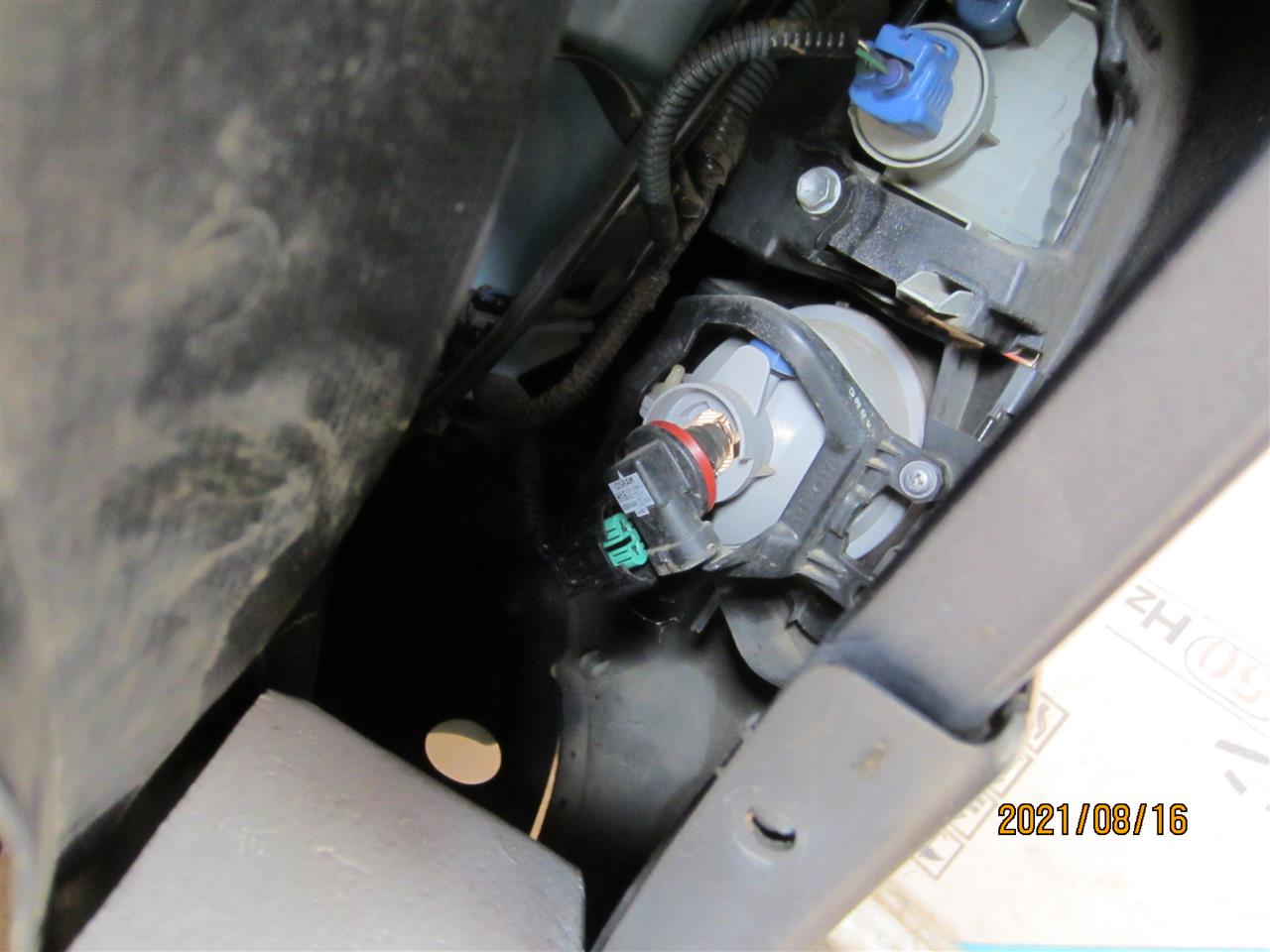

ライナーをめくる、下方のがH16型カプラー部です。（上はウインカー）

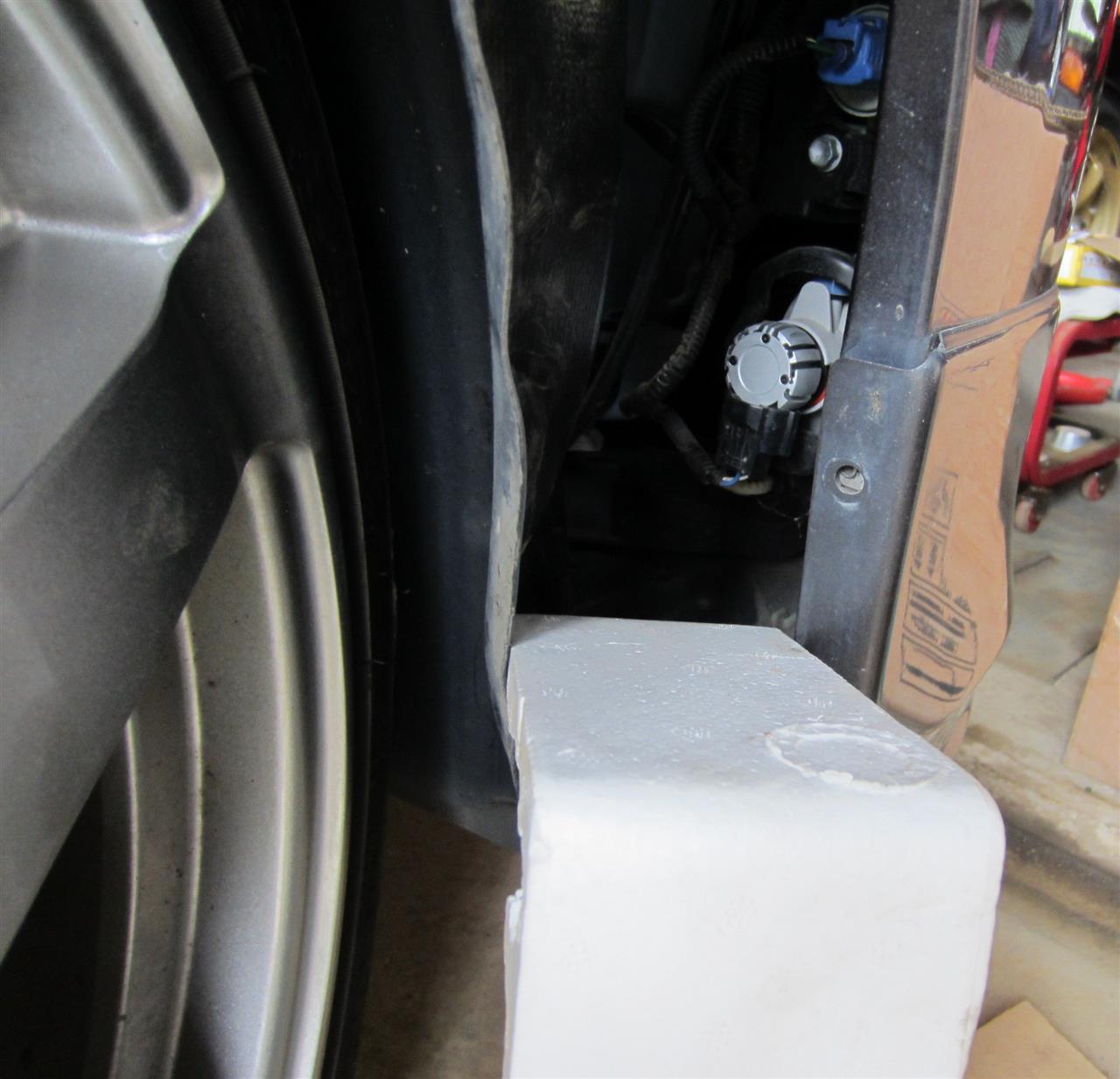

手が入る程度にめくる。　ライナーはけっこう硬く、めくっても元に戻るので発砲スチロール等を隙間に挟みました。

手を入れてカプラー下方の爪部を強めに押しながらH16型ハロゲンバルブからソケットを下方に抜きます。
次にソケットの頭を右回し、固定を緩め抜くことができます。

LEDバルブを右に20度゜くらい、2時方向に傾けて差し込み、Oリングがあるので強めに押しながら左へ12時の位置へ回すと固定できます。カプラーを下方からカチっと差し込み終了。
★コツ：車の前側をジャッキUPして作業したほうが、前記スクリュウネジを留めたりするのに楽です。
右利きの方は、左側ランプから始めるほうがやりやすいと思います。
フェンダーライナー等を元に戻し終了。
ライト点灯：　スイッチONで白色、一旦OFFで直ぐONすると黄色に切り替えできます。
　　↓　夜間撮影時（小雨）白色

　Low ビームはOFF、ポジションランプ青のみ
　　↓　夜間撮影時（小雨）黄色

次回はLowビームのLED化です。

　アクア（2014年型）ポジションランプ（車幅灯/Pランプ）LED 化
　
　純正Ｔ10豆球5Wから LED（T10ソケット型）に換装
　
　品名：‎luckyeah社（FBX／JPLXT10white）
　価格：Amazon￥1060／2個セット1年保証
　3014 LEDを18個搭載。瞬間発射と360度の死角のない全方位照射とある。

1個：1.5W／155LM。純正球(T10)とほぼ同じサイズ、無極性。

換装：右側から。　ボンネットを開ける。
画像の左フェンダー。いちばん上のが P ランプ。
カプラーソケット部が見えます。
ソケットの爪部を押しながらカプラーを外します。

スティック状の Pランプを左へカチっと止まる（約20度゜）まで回しでゆっくりと引き出す。

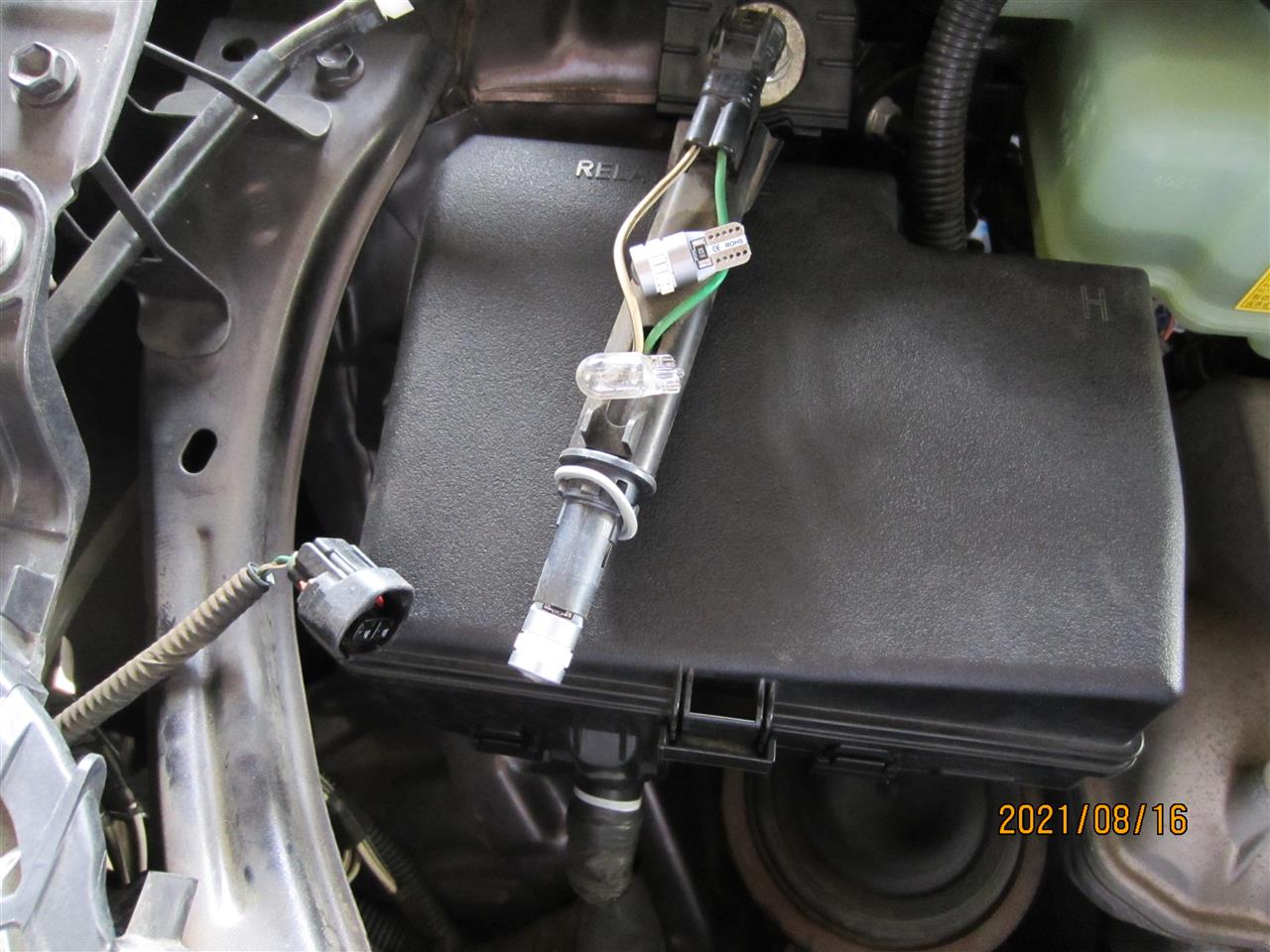

　　↑　取り出したPランプスティックソケット／純正豆球、交換するLEDT10型。
　あとは元通りに戻すだけ。　　↓　夜間（小雨時撮影）

鮮やかなブルー。　アクアヘッドライトレンズは大きく、メッキされた内部に反射。　予想以上に光量、結構あり、少し恥ずかしい？
次はフォグランプLED化です。
