先日、道内某所で販売されているエルダーパープルのコスモを見に行ってきました。

この車は2年前、広島から帰ってきてすぐに見に行ったので広島里帰りの時の事を思い出して懐かしい気持ちになります(^^)

最初にお友達のリトラさんから情報を頂いたのですが道内物件とあって驚きました、しかも希少な色のエルダーパープル！

2年前に見に行った時は屋内に保管されていたんですが先日、近くを通った時に外に置いてあるのがチラッと見えて・・そこで後日、改めて見に行ってみました。

コスモで行きたいところですが雪が降ったのでさすがにもう無理です、足車のマークⅡで出かけました、4ＷＤなのでこれからの季節は楽ですね。


道中の修理工場に置いてあったＨＣルーチェ・・撮影時は雪が凄くてこれでもやっと撮れた1枚です^_^;未確認ですが、ここにはコスモＬがあるらしい？ルーチェの隣にはカペラが置いてあったので社長さんはもしかしてマツダファン？

自宅を出発して走る事数時間、コスモを販売している場所に到着しました。


2年ぶりの対面です、店員さんは私の事を覚えていました(^^)2年前は工場の中に入っていて暗かったので良く見えなかったんですがこうしてじっくり見るのは初めてです。


エルダーパープルは初期しか設定がなかった希少な純正色です、実際に見たのはこの車が初めてです。
一見するとコゲ茶っぽいですが落ち着きがあってとても良い色です、私はこの色好きですね(^^)


　　　　　　　　　　　せっかくの機会なのに雪が凄くて・・(￣∀￣)


　　　　　　　　　　　　　　　　　スーパーカスタムです(^^)


スーパーカスタムは本来はオーバーライダーが付いてませんが後付けされているコスモは多いですね、この車は初期の幅の狭いタイプのオーバーライダーが付いているので、もしかすると新車時に付けたのかも知れません。


　　　　　　　　　　　　　　　　　　　ＡＰが誇らしいですね(^^)


　　　　　　　　　　　　　　　　メッキは錆もなく状態が良いですね


　　　　　　　　　　　　　　　　　12Ａロータリーエンジン！(^o^)

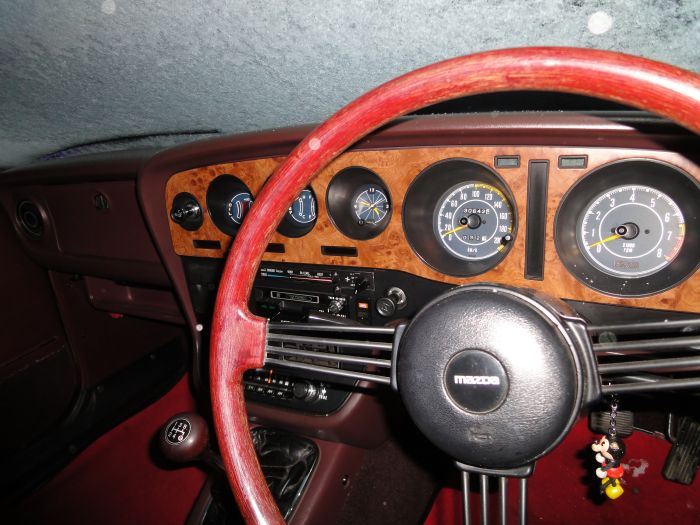

　　　　　　　　　　　　　　　　室内はダッシュの割れもなく綺麗です


　　　　　　　　　　　　　破れや日焼けもなくドアトリムの状態も良いですね

それにしてもこの希少な色、今となってはなかなか見られないですね、でもそんな希少なエルダーパープルですが・・


これは探偵物語で当時新車だったプログレスコスモから摩り替わって崖から転落したコスモＡＰ・・ボンネットが外れてエンジンルームが見えるんですが・・これを見ると赤い車体色は色替え再塗装のようです、それでエンジンルームの元色を見ると・・私にはエルダーパープルに見えるんですよね・・。

ラジエターキャップの位置からするとこのコスモＡＰはかなりの初期モノ（おそらく50年式？）だと思われますが、そうなると元色が初期しか設定がなかったエルダーパープルだとしても辻褄は合いますね^_^;

それにしても販売車のエルダーパープルのコスモ、雪で細かく見れなかったのが残念でしたがいい色だったな～(^^)

コスモＡＰにはリミテッドとスーパーカスタムにセーフティーパネルが標準装備されている事はオーナーさんには周知の事ですが、このセーフティーパネルは集中警告灯でして天井に装着されています、当時の流行ですね(´ー｀)

このセーフテーパネル、エンジン始動前にキーがＯＮの位置で各ランプが全て点灯するようになっていて電球が切れていないかチェック出来るようになっています。

このテストモードでの全点灯はエンジンが始動すると消灯します、エンジンが始動してオルタネーターが発電（チャージ）を始めるとその作用で消灯する仕組みになっています。

なので発電系にトラブルが起きてチャージをしなくなるとチャージランプが点灯するのはもちろん、セーフティーパネルも全点灯するのですぐに分かります。

ではセーフティーパネルと充電系統の関係は・・

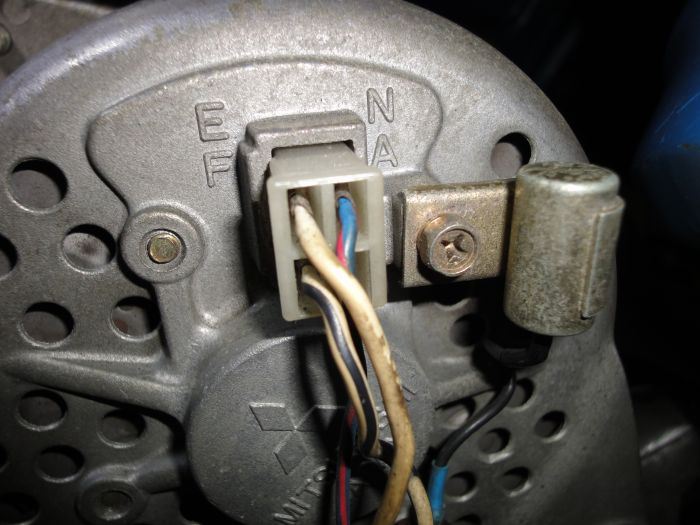

まずは充電系の事から・・これはオルタネーターに挿さっているカプラー・・Ｆ端子、Ｅ端子、Ｎ端子に繋がる3本の配線があります。

Ｅ端子はアースなので、まぁこれはいいとして・・Ｆ端子、これはオルタネーター内のローターコイル（プーリーで回されるローター部分）に流す電流（励磁電流）を供給する端子です。

オルタネーターは回転するローターコイルに励磁電流を流して発電する仕組みですがボルテージレギュレーターは励磁電流を増減してオルタネーターの発生電圧を一定に保つようにする作用をしています。


エンジンを始動せずにキーＯＮの位置でこのＦ端子にバッテリー電圧が来ていれば正常です（画像は私の青コスモで撮ってますが少し電圧降下してますね、ヒューズ部分で測定しても同じなのでエンジンキーＳＷかコネクターあたりで電圧降下しているのではないかと・・^_^;）ここにバッテリー電圧が来ていなければヒューズ切れかボルテージレギュレーター不良、もしくは配線不良となります。

測定電圧がバッテリー電圧より大幅に低ければボルテージレギュレーターの接点不良の可能性があります、この場合はボルテージレギュレーターを交換ですね。
なおＦ端子の電圧を測定する時はオルタネーターからカプラーを外した状態で測定します。


次にボルテージレギュレーターのフタを外して中を見てみます。

この角度だと分かりづらいですがコイルが2つあります、説明するのは非常にややこしいので簡単にいきます、画像左側は励磁電流調整用コイルでこれはいいんですが、右側がとりあえずチャージランプとセーフティーパネルの消灯用・・としておきます^_^;


これは横から見たところ・・この角度だとコイルが良く見えますね（紙が巻いてある部分）このコイル、要は電磁石なんですがコイルの電磁力で矢印の方向にＬ字アームが引かれる事でＬ字アームの接点がＯＮ、ＯＦＦする仕組みです。

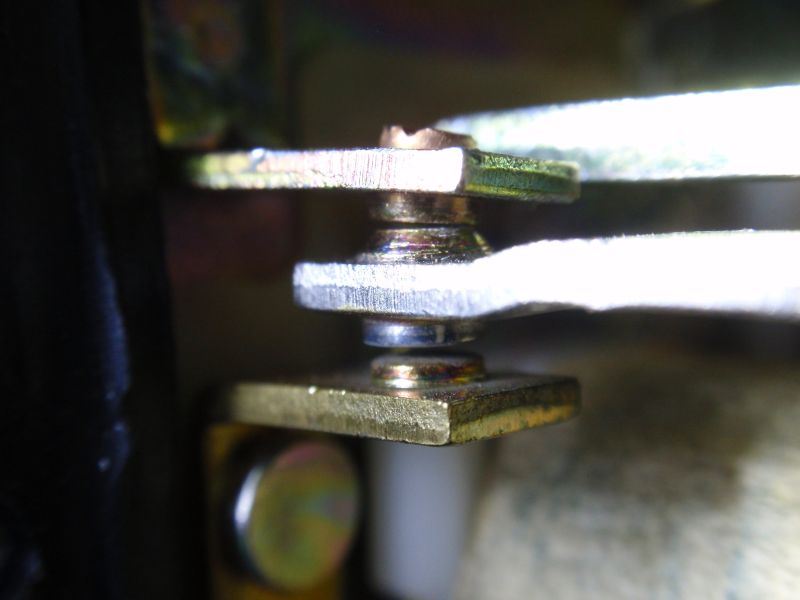

これは励磁電流調整用の接点・・真ん中の接点は調整用コイルの磁力で引かれる事で動く可動接点で、バネの力で低速側接点に押し付けられています。
エンジン回転が低くオルタネーターの発生電圧が低い時は調整用コイルの電磁力も小さいので可動接点は画像のようにバネの力で低速側接点にくっついた状態になっています、そうすると励磁電流が低速側接点を通ってローターコイルに全て供給されるのでオルタネーターが発電を行います。


エンジン回転が上がって調整用コイルの電磁力が増えると調整用コイルの磁力が可動接点を押し付けているバネの力に勝つ事で可動接点が引かれて低速側から離れます、この状態では低速側、高速側どちらにも可動接点が触れていないので励磁電流は調整抵抗を通ってローターコイルへの供給を制御される事でオルタネーターの発生電圧が規定値以上に上昇するのを防止します。


更に回転が上がって調整用コイルの電磁力がもっと増えると可動接点は高速接点側に引かれてくっつきます、そうすると励磁電流は高速側接点を通ってアースされてローターコイルに供給されなくなるので、やはりオルタネーター発生電圧が規定値以上に上昇しないようになっています。
エンジン回転が下がってオルタネーターの発生電圧が低くなれば可動接点はバネの力で戻ります、これらの作用を繰り返してエンジン回転数に関係なくオルタネーターの発生電圧を一定に保つようになっています。


次に右側のほう・・画像上の接点はセーフティーパネルのテストモードのアースとチャージランプのアース用の接点です、この状態では接点が繋がってますね、この時はセーフティーパネルの各ランプを点灯させた電流とチャージランプを点灯させた電流がこの接点を通ってアースされています、なのでどちらも点灯した状態になります。


エンジンが始動するとオルタネーターのＮ端子に出力電圧が出ます、その電圧がコイルに作用すると接点が引かれて画像のように接点が離れます、するとアースが断たれるのでセーフティーパネルとチャージランプが消灯します、そして今度は下にある接点が繋がっていますね、この接点は励磁電流調整コイルのアース用の接点です。

この接点がくっつく事で励磁電流調整コイルが作用して励磁電流の制御が行われるので万が一、Ｎ端子からの配線が断線したりするとチャージランプやセーフティーパネルが消灯しないだけでなく励磁電流調整コイルが作用しないのでエンジン回転が上がっても低速側接点がくっついたままになるのでオーバーチャージ（過充電）になります。


Ｎ端子はステータコイルのスター結線の中性点の出力端子ですがオルタネーター発生電圧の約半分の出力になりますので7Ｖ位になります（ちょっと専門的過ぎますね・・^_^;）

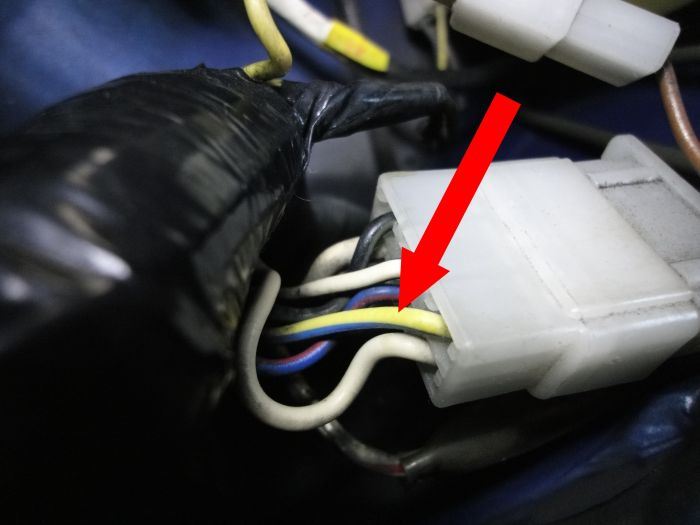

ここでちょっと実験・・矢印の配線がセーフティーパネルとチャージランプのアース線です。


　　　　　　　　　　　　　　　　この配線をアースさせると・・


エンジン始動中でもセーフティーパネルが点灯します、という事はこの配線が何処かで擦れたりして車体金属部に触れるとエンジン始動中でもアースされてセーフティーパネルが点灯する事になります、でも配線不良でセーフティーパネルが消灯しないケースは少ないでしょうね。

ちょっと難しい事を書きましたが私自身が勉強する意味合いもありますので・・^_^;それにしても車の構造って難しい・・(￣∀￣)

昨日は遂に私の居住地でも初雪が降りました。

今年は観測史上、最も遅い初雪のようですが時期になれば、やはり降るもので・・さすがに今シーズンはもうコスモに乗るのは諦めました、春になるまで冬眠です・・。

冬の間は足車のマークⅡが唯一の足になりますが冬タイヤには既に交換済みなので、あとはワイパーをスノーブレードに換えて夏の間はフルコンのワイパーをセミコンにして準備完了、ワイパーアームを引っ張るだけでセミコンに切り替わる簡単なタイプです、足車は4ＷＤなので冬の運転は楽ですね、昔は冬でもお構いなしにＦＲ命でしたが・・。

で・・画像のプラモ・・リサイクルショップで偶然見つけたものです、パルサーＥＸＡのコンバーチブル・・実車もレアですがまさかプラモ化されていたとは・・特に高価でもなかったので珍しさのあまり？買ってしまいました^_^;

パッケージにはメーカー名らしきＳＵＺＵＫＩという文字・・スズキ？聞いた事ないな・・パッケージに完成写真を使うのは国産キットでは珍しいですね。

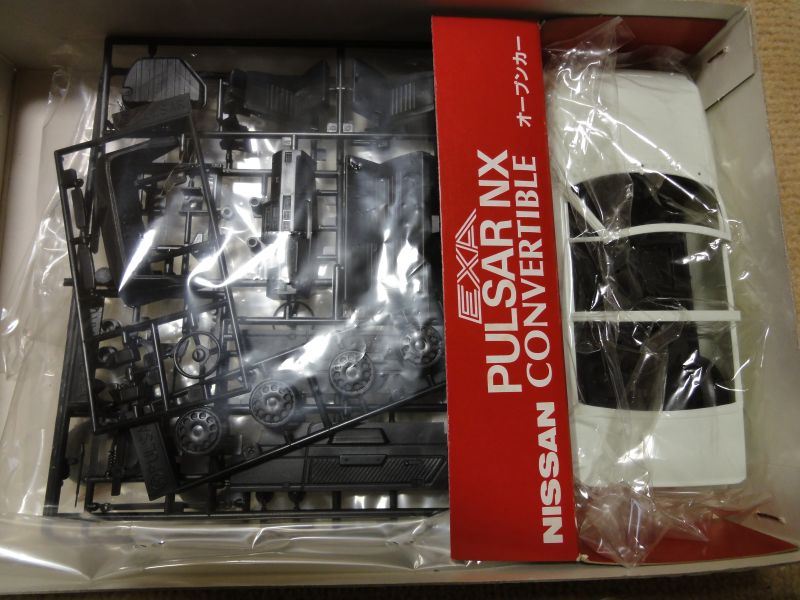

中身を見てみる・・


チープキットかも？と思いつつも中身を見ると、悪くないですね、必要最小限の部品数で押さえるところはしっかりと押さえてあるというか・・。

取り説を見ると製造元はナガノになってました、ナガノはコスモＡＰのキットでもお馴染？ですね^_^;


昔のキットらしくモーターライズです、しかも実車同様にＦＦ駆動・・ならば前輪のステア機構はないんだな、と思ったら・・


何と！簡単なジョイント構造で駆動しつつステアも可能になっています、昔のキットって素晴らしい(^^)

他にリトラクタブルのライトもムギ球で点灯可能になっています、昔のキットって色んなギミックがありましたね（ムギ球か～懐かしいな、今でもあるのかな）


この車は2点支持のリヤサスのトレーリングアームが特徴的？でしたがそれもちゃんと別パーツで再現されてます、アームだけ見ると昔のＦＲ高級車のリヤサスの定番セミトレーリングアームの形状みたいですね^_^;


これは私が小学生の頃、地元の書店で買ったオートメカニック誌です、小学生なら普通は漫画を読むハズですが私は漫画には一切目もくれず車の本ばかり読んでいた変な子供でした（笑）
これはちょうどパルサーＥＸＡがデビューした1982年のもの、丁度30年前ですね。

それにしてもパルサーＥＸＡのコンバーチブルのキットって初めて見ました、珍しいですね^_^;

「疑惑」・・といえば松本清張原作の有名な小説・・実際にあった事件をヒントに書かれている小説なのですが、かつて映画化されてますし2時間ドラマも何度も制作されているので御覧になられた方も多いかと思います。

ストーリーは車が海に転落するところから始まるんですが、車好きなら気になるのが転落する車の車種・・原作では転落する車の持ち主が資産家という設定なので高級な車が使われてます、映画版は昭和57年に公開されてますが、この時は80クラウンが海に転落してました。
転落する前はスーパーサルーンか何かだったのが転落するシーンではスタンダードにすり替わっていたような記憶が・・^_^;TVドラマ版でもセドリックやローレル、ベンツといった高級な車が使われてましたね。

先週もドラマ化されて放送されてましたが転落した車種はBMW・・私は15年落ち33万km走行の車に乗ってるのに・・私の車よりよっぽどいい車ではないか！（笑）

で・・これは前フリで・・次は昭和59年放送の土曜ワイド劇場「疑惑の男」から・・昭和59年といえば・・あのロス疑惑事件で騒がれた年です、このドラマもロス疑惑事件をモデルにドラマ化されたものです。


　　　　　　　　　ストーリーの冒頭にて・・夜に疾走する一台の車・・


　　　　　　　　　　　　　　　　　　　　　　　コスモです


昭和52年7月以降の型のようですが、これだけの画像ではさすがにグレードまでは判別出来ません^_^;


社外ホイールを履いてますね、何だろう、エンケイメッシュかな～？タイヤのトレッドパターンが時代を感じますね^_^;

前フリまでしておいて、コスモの登場シーンはこれだけです、すみません（爆）たまたま古いビデオテープに画像が残っていたもので・・^_^;

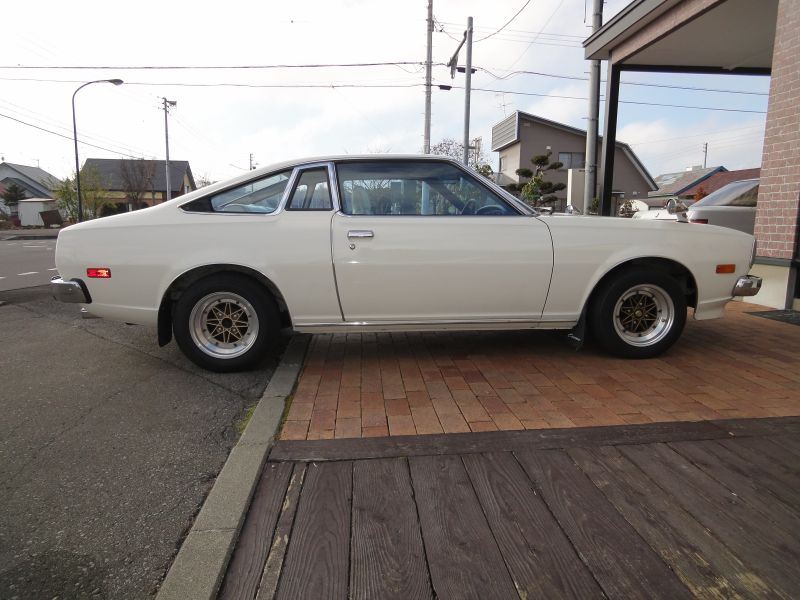

先週の日曜日、久しぶりに白コスモでドライブしました。

先月の末に小さなイベントで少し乗っただけでその後は天候が悪くてなかなか乗るチャンスがありませんでした、先週の日曜日は久しぶりに晴れ間が出たので時期的にも、もう今シーズンは最後になるかも知れないのでドライブに出かける事にしました。

ボディーカバーを外し、車内に乗り込んで・・キーをＯＮ、聞き慣れた電磁ポンプの音・・この時期なので気温が低いですがチョークを引かなくても掛かるかな？アクセルを数回踏んで加速ポンプから燃料を出して・・アクセルを踏んだままにしてスロットルバルブ上に溜まった燃料をインマニに流し・・インマニ内に付着した燃料が気化するのをイメージして少し待つ・・頃合を見計らってセルを回すと・・一発で始動しました(ﾟ∀ﾟ)


　　　　　　　　　　しばし暖気・・その間にエンジンルームを点検


私は年間でキャブを調整する事は殆どありませんが今回も調整は狂っていないようで排気ガスは匂いません、サーマルリアクターはいつも高温に耐えて頑張ってますね（笑）

暖気が済んだところでドライブに出発です、日帰りなのであまり遠方までは行けませんが特にアテもなくとりあえず適当に？走り始めました^_^;


道中で見たファミリアバンの草ヒロ・・結構前からあるんですが写真を撮ったのは初めてかな^_^;


走っていたら偶然に顔見知りのベレットオーナーさんと遭遇、しばし談笑(^^)後ろのバイクのライダーさんも珍しそうに見学してました^_^;


先月から雪虫を見ているわりには今年はなかなか平地で初雪が降りませんが、さすがにそろそろ降ってきそうです、もしかすると今シーズンのラストランになるかも知れません、天候次第ですが出来ればもう少し乗りたいな～とも思うんですが・・^_^;
