今までリアカメラはロールバーに鉄板を付けた無骨な仕様でした。

そこでGoProのリストマウントを利用して小洒落た仕様に変えてみました。

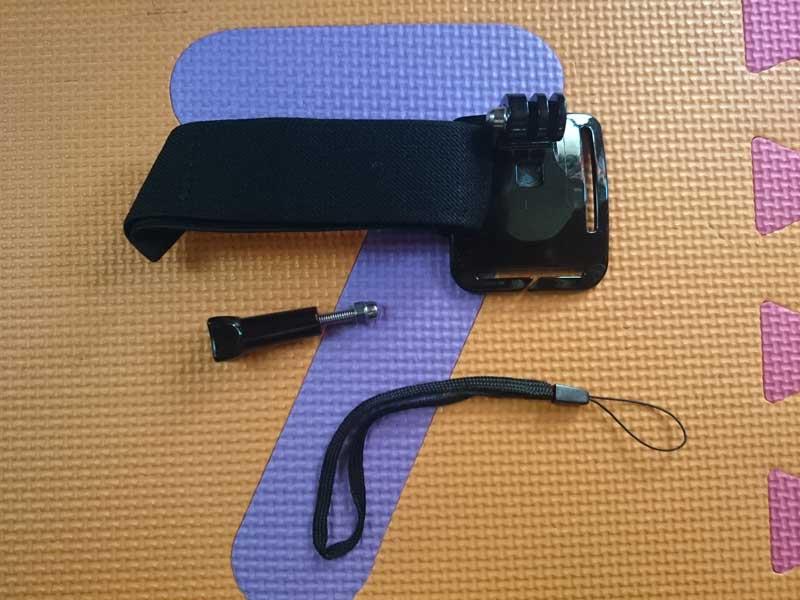

まずはリストマウント。

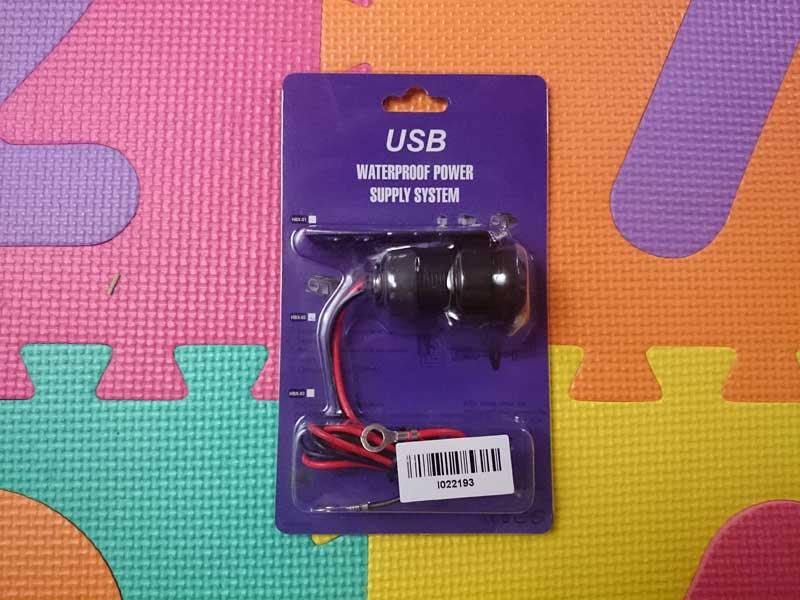

同時にUSB電源も追加してみました。
コード先がR端子なのでギボシに変更。

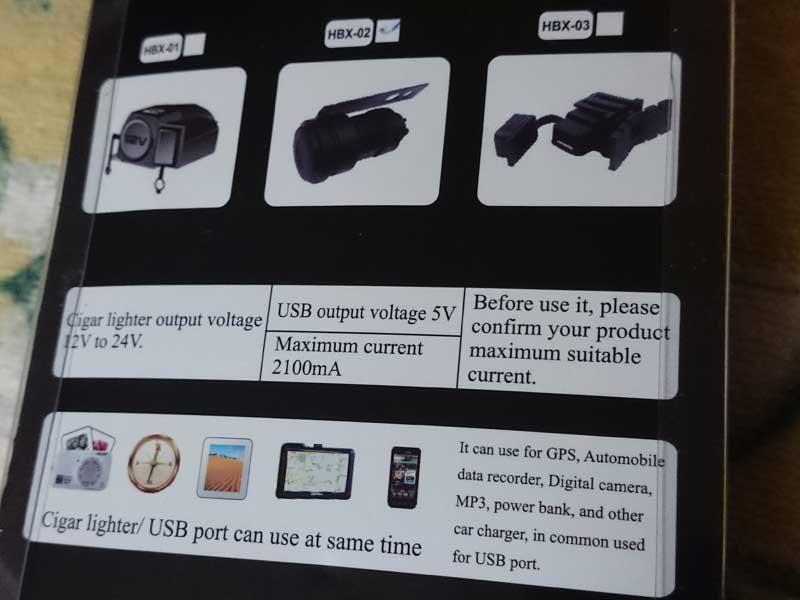

出力は5V/2100mAだそうです。

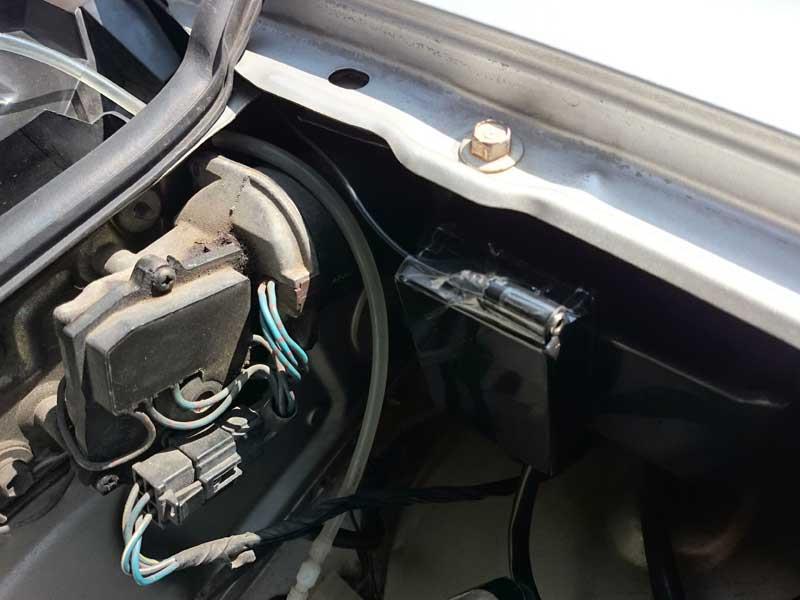

ボンネット内、ワイパーモーター前にマイク端子を延長してきました。

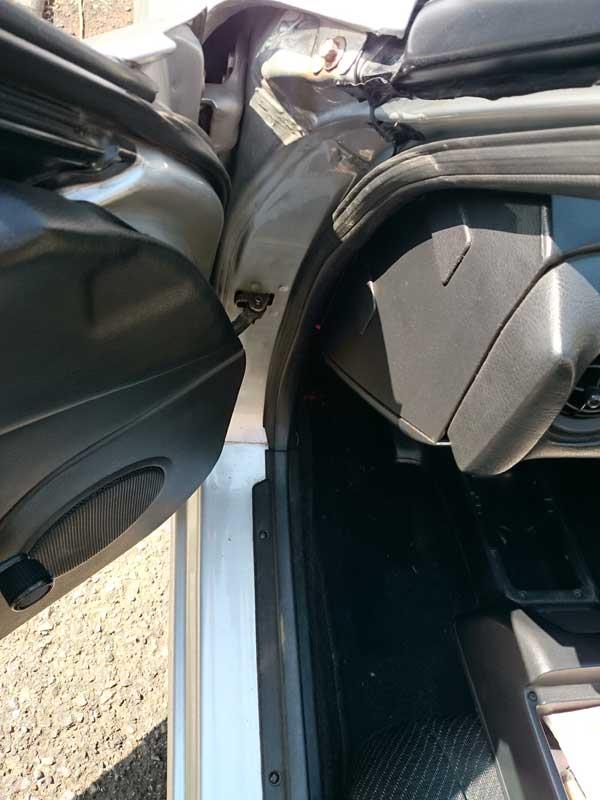

サイドシルを通って、ロールバーの足元まで延長してます。

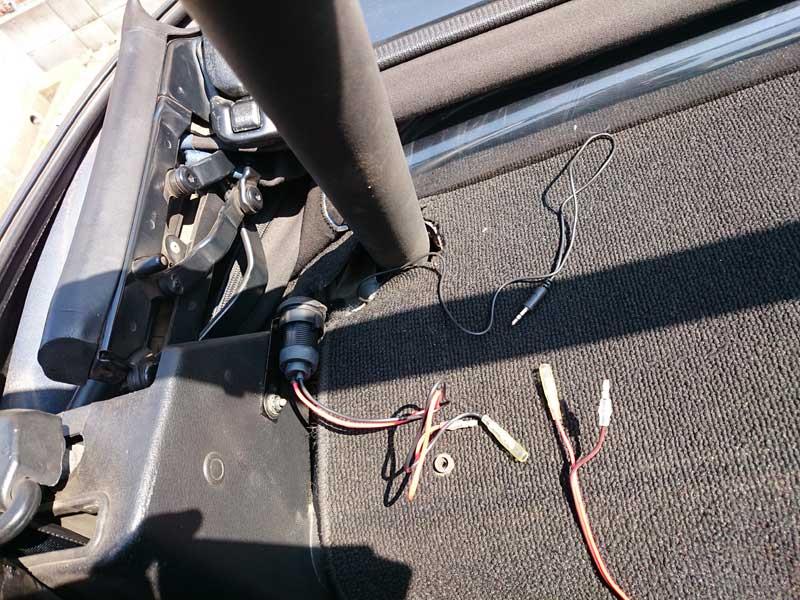

カーペット下を通してUSB電源用コード、マイク延長コードをロールバーの足元へ。

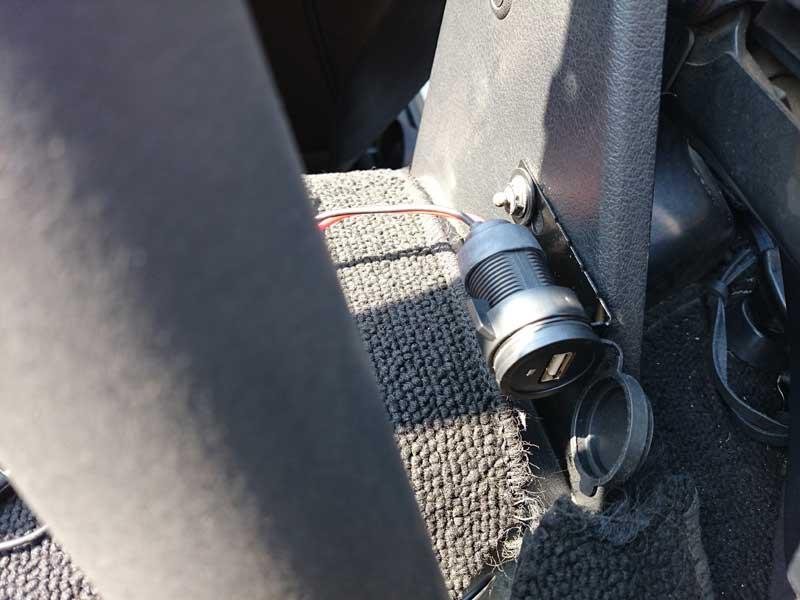

USB電源は横のホックに共締めで固定。

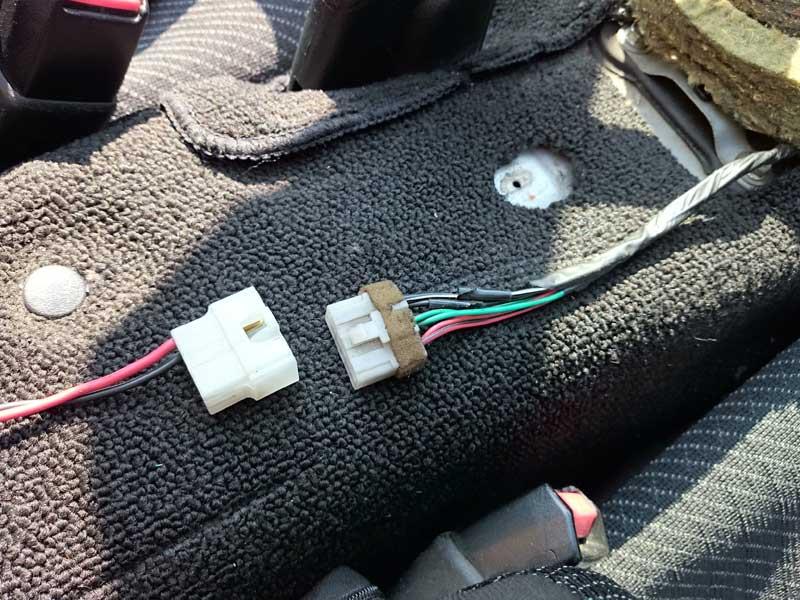

今回電源はこちらから。
多くの方はこのコネクターはパワーウィンドウで使われていますが、標準仕様なのでコネクターが余っているんです。
メスのコネクターは20年近く前に開催された「ハイエナ」イベントで頂いてきたモノ。

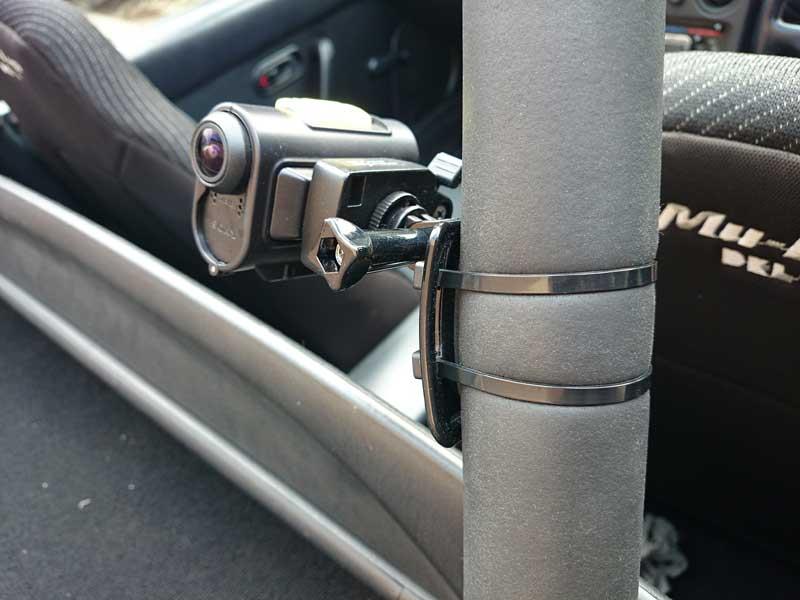

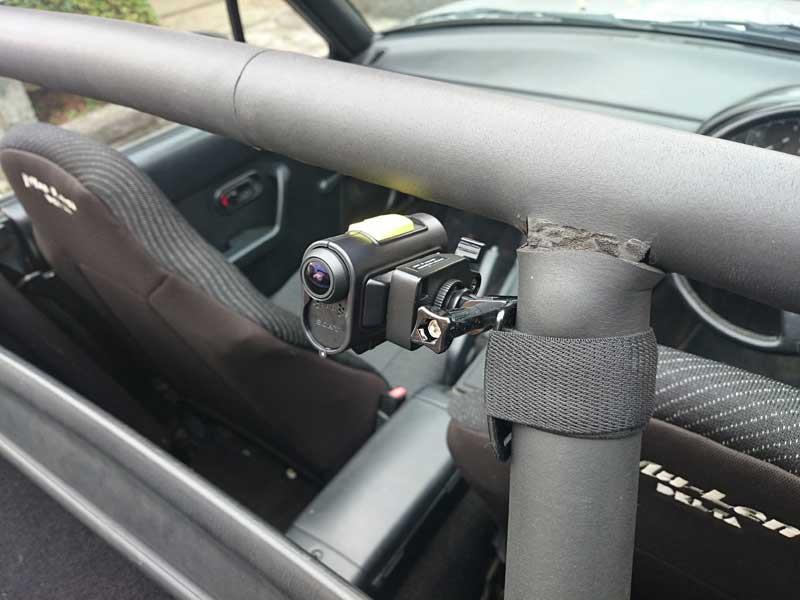

ロールバーにリストマウントを巻いてみると。。。


リストマウントが伸びるベルトなのでしっかり固定したつもりでもグラグラしていまうので、タイラップに変更しました。


そして通電テスト！
とやってみたら通電しません。(T_T)
テスターで測ってみると、USB電源手前まではACC-ONで12V来るのは確認できます。
と言う事はUSB電源が不良品？
R端子からギボシに改造してしまったので初期不良だったとしても交換してもらえません(T_T)

その日はUSB電源を撤去しましたが、よーく考えてみるとギボシにした時、キチンと圧着できていなかったのかも？

だって、コードがめっちゃ細かったんですよ。(^^;;;;
後日、半田付けして再チャレンジしてみようと思います。
