先週の桜見物のドライブの際、実はドライブの初っ端から悲しい出来事がありました・・・。


それは、一番最初に行った墨俣一夜城での出来事。


お城をバックにシュっちゃんの写真を撮る際、フォグランプだけを点灯させてのバージョンを撮ろうとしてスイッチを入れて車の前へ行くと・・・










（ノ△`）　なんてこったパンナコッタ！


右側のフォグランプが切れてるじゃないの！！！


まっ、シュっちゃんを購入した際に、元オーナーが装着したＨＩＤフォグランプが点いていたんですが、納車時ですでに右側が怪しい点灯色をしていたので、いつまで持つかな・・・とは思っていたんですが、奇跡的に１年持ちました。


ハマタクブログを以前から見ておられる方ならご存知かと思いますが、シュっちゃんはトヨタのＵカーセンターで購入しております。


１年間の無料のロングラン保証を、お金を出してプラス２年保証延長しているので、このＨＩＤフォグランプもロングラン保証で無償交換をお願いすれば交換ＯＫなのは確かなのですが、ロングラン保証は２年目以降は販売店の裁量で保証交換の最終的な可否を判断するのではなく、損保会社の判断での可否になるので少々交換に時間がかかりますし、車を持って行くのも面倒だし、それに正直な話、次はＬＥＤにしたいというのが本音なんすよね・・・。


なので、今回は保証を使うのはやめて、実費で交換する方を選択することにしました。


そこで、製品をネットでいろいろ検索。


購入の条件は、

①価格は７～８０００円ぐらいまでで収める。

②最近流行のホワイト／イエロー切り替えタイプは除外。ホワイト単色で。

③それなりに安心できそうなメーカーの物ならなお嬉しい♡


ということで、最初はｆｃｌのもので行こう！とほぼ決まりかけていましたが、いろいろと更に検索をかけていくと、スフィアライト製のＬＥＤを付けている人が結構いることが判明。


で、製品をいろいろと調べていくと、結構お安くて爆光になりすぎず、色味もいいよ！という製品が見つかったのでポチッと致しました。





スフィアライトのＨ１１対応のＬＥＤバルブ『ＳＬＡＳＨ１１０６０』という製品です。


価格は・・・





送料込みで３７８１円でした。


しかも、ヤフーショップで購入し、ＰａｙＰａｙで支払いをしたので、のちに８００円が還元されるので実質３０００円弱で購入できたことになりますね♪


あっ、あとこの製品を選んだ理由としてこれも重要だったのですが、





↑どうしてもファンレスタイプが欲しかったんですよね。


早速、本日朝から装着作業をば。


まず、ハンドルを目いっぱい切ってスペースを作ってから、タイヤハウスのインナーカバーを外していきます。





リベットとビス、計４本を外していくと、インナーカバーが浮かせれますのでフォグランプ裏に無事にアクセス成功となります。





矢印が、バルブの位置。


手前下にはバラストがありましたが、意外にも元オーナーさんはちゃんとビスとステーを使って固定はしてたんだな・・・。


とにかく、こやつら一式を無事に外へ引き出して、





バーナーを確認すると、





ここまで真白く曇ってたら、そりゃアカンわな・・・。


どうもお疲れ様でした。


早速、ＨＩＤ本体配線と車体側のカプラーの接続部を見てみると、





ビニテでグルグル巻きにしてありましたので、グルグルめくっていき切り離し。


カプラーを少し清掃して、ＬＥＤバルブを装着して点灯確認をすると・・・




（＾＾）　うむうむ、いい塩梅♪


明るく点灯してくれました♪


あとはフォグレンズに戻して、インナーカバーも戻して作業完了♪


インナーカバー固定に使われていた大きめのリベットですが、結構腐っていたのでこの後新品を調達して





新しいものにしておきましたよん♪





早速、両方の点灯試験ですが・・・




（＾＾）　いいんじゃないかしら♪


爆光ではなく、純正ちょい＋ぐらいなのが実にイイ！


光の色味も、





自分好みの純白で最高♪


この製品にして良かったぜ！


あとは、どれだけ持つかなー（＾＾）

ただいま、シュっちゃんで使っているレーダー探知機ですが、電源コードがもうボロボロで、表皮は以前ビニテでぐるぐる巻きにしたのですが、今回ついにソケットの付け根で接触が悪くなって通電が不安定になりました・・・。


新しい電源コードを買うか・・・と思い、ユピテルのサイトで電源コードを調べると価格がなんと・・・






Σ（－－ノ）ノ　エェ！でら高ぇがや！！


ここに送料足したら４０００円超えるよね（汗）


この他に、オラが使っている機種対応の電源コードは無いかな？とネットで探していると、ＰａｙＰａｙモール内で電源直結タイプのコードを見つけたのですが、これでも・・・





２１５０円か・・・。


もっと安く済ませれないかなぁ・・・と中古も探しましたが、なかなか見つからずに撃沈・・・。


その後もしばらくいろいろと足らない頭をフルに使って考えると、あることに気づきました・・・。


このレーダー探知機は、本体の電源接続部はＵＳＢのｍｉｎｉ Ｂが使われているのよね・・・。





このレーダー探知機に電源を供給している純正電源コードは、ソケット部に１２Ｖを５Ｖに変換するコンバーターが付いていて、要はこの機能があるから結構いいお値段になるわけよ・・・。


てことは、普段からシュっちゃんでも電源増設のためにＵＳＢポート付きの電源ソケット使ってますが、市販のＵＳＢ２.０-ｍｉｎｉ Ｂのコードを調達して、それをＵＳＢポートに挿してレーダー探知機に持っていけば、もうコンバーターなんてなくても５Ｖが供給されるやん♪と。


そこで、ネットでｍｉｎｉ Bのコードを検索するとめっちゃ安かったので、この方法でいく事にしました。


早速ネットでモノを調達。





価格は、





３０５円でした。


このコードは５０ｃｍしか長さがないので、１００均のセリアへ行って１ｍの延長コードを２本購入しましたので、





３０５＋２２０円＝５２５円でコードが買えちゃったぜ♪


早速、取り付け作業を開始。


まず、運転席側Ａピラーのカバーの中を古い配線が通っているので、Ａピラーカバーを取り外すわけですが、毎回これが難儀なのよね・・・。


シュっちゃんは、意外と安全性の高い車でして、カーテンエアバックが標準装備なんです。


がゆえに、カーテンエアバック作動時にこのＡピラーカーバーが吹っ飛ばないようにする為、カバーには・・・





吹っ飛び防止のフックがかかってるんですよ。


これを外すのがいつも苦手でして。


これ用のＳＳＴとか無いのかしら・・・。


この後、なんとか外すことが出来て、古いコードを摘出。







↑満身創痍ね。


１１年間お疲れ様でした。


早速、新しいコードを本体に接続し、





電源を入れると・・・




（＾＾）Ｖ　バッチリ！！


あとは、配線隠し作業やパネル戻しなどもすべて済ませて作業完了♪


これからもまだまだ頑張って働いてね！！

以前、フロントのドライブレコーダーの映像を、ポータブルナビのミニゴリラに出力して観れるようにしましたが、その時すでにもう１つ考えていたことがあります。


それは『当然そう思うよね～♪』と言われるような単純なことでありますが、フロントのドライブレコーダー映像を観れるようにしたんなら、もちろんリアのドライブレコーダー映像も観れるようにしたいわけです。


リアは、フロントのように記録された映像を観るために使うのではなく、車間をギッチギチに詰められた時の運転手のアホづら確認やナンバーの確認のためなど、リアルタイムな映像を観るために使いたいな・・・と。


今風でいうと、デジタルインナーミラーみたいな感じなのかしらね。


で、昨年末から必要なパーツをネットで購入し、一通り揃ったので





本日重い腰を上げて、作業に着手いたしました。

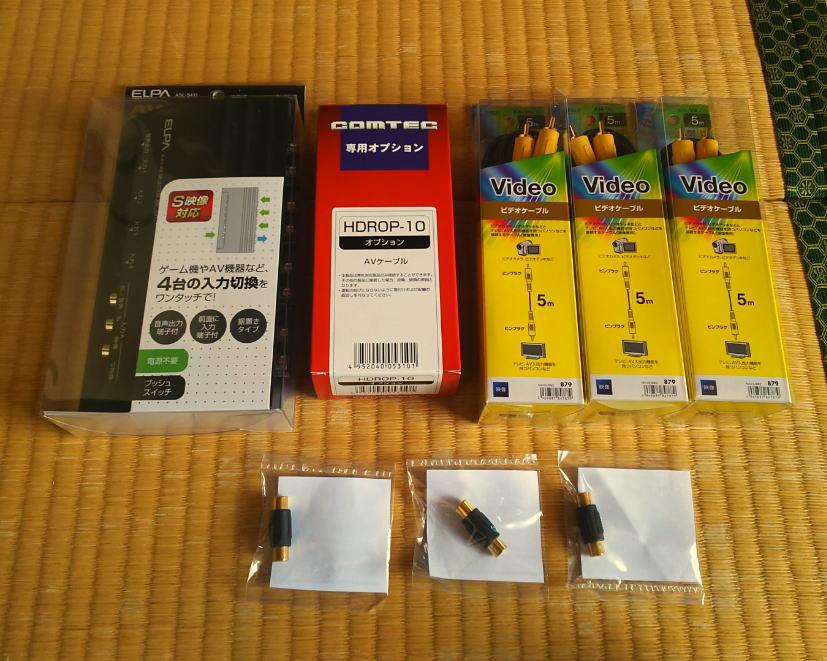

購入したパーツは、全部で４種類。


まず最初は、今回フロント・リアの映像をミニゴリラに出力するわけですが、当然ナビ側の入力端子は１系統しかありません。

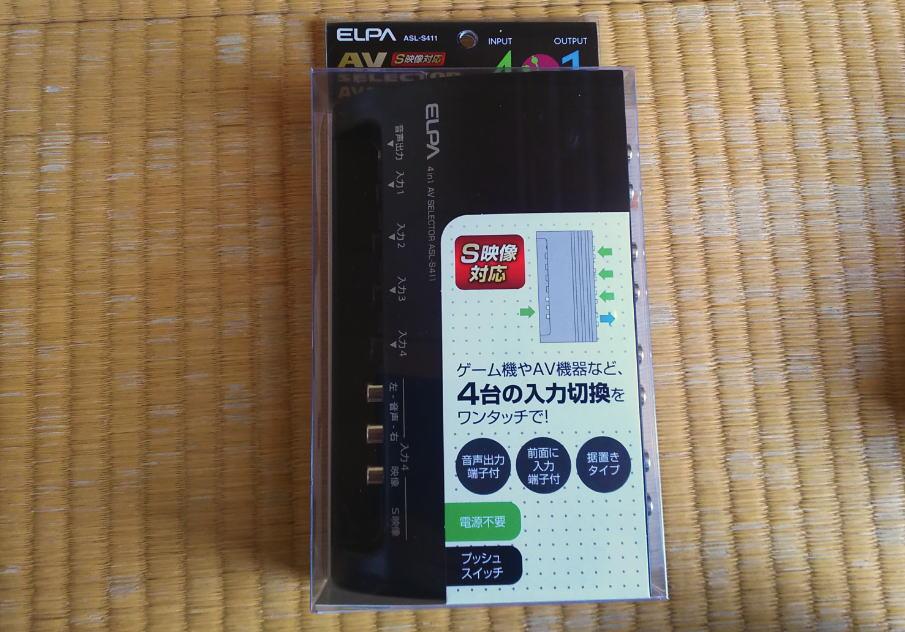

そこで、手元でフロント・リアの映像を切り替えする為、ＡＶセレクターを用いることにしまして、





ボタン式が良かったので↑これを購入しました。


しかし、購入後に全長が１８ｃｍもあることを知って号泣（ノ△Ｔ）ﾃﾞｶｽｷﾞﾔｰｰｰ

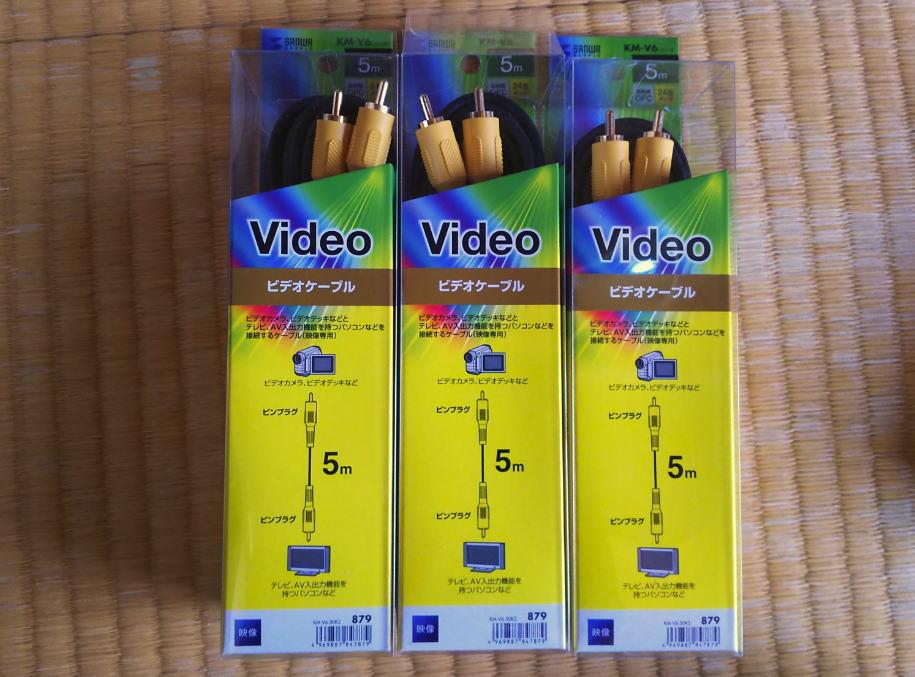

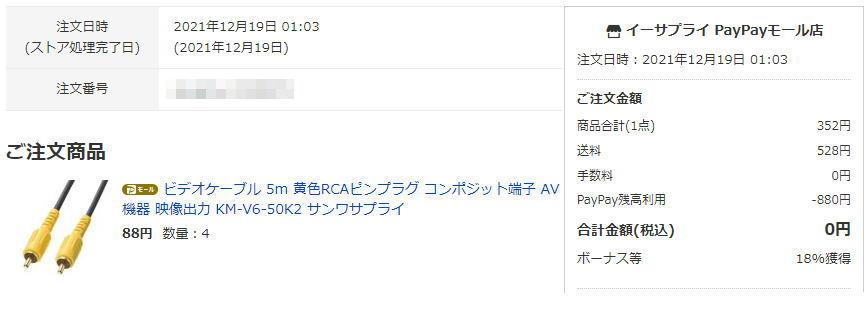

その他には、５ｍのＲＣＡケーブルを





↑画像では３箱ですが、何かの時用に予備を１箱プラスで買っているので合計４つと、

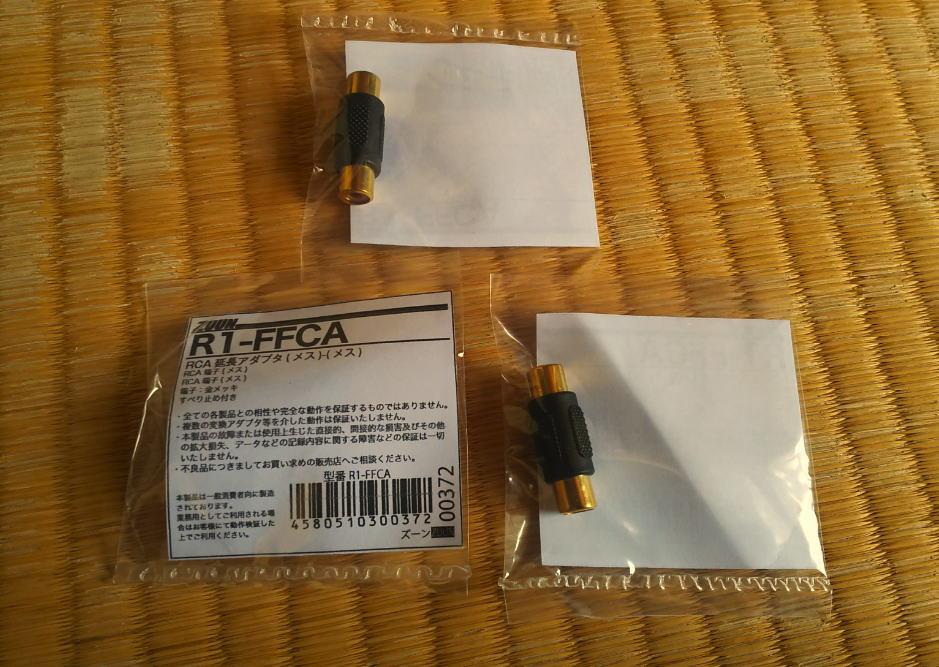

ＲＣＡケーブルがオスとオスになる箇所を接続するためのアダプターを６個、

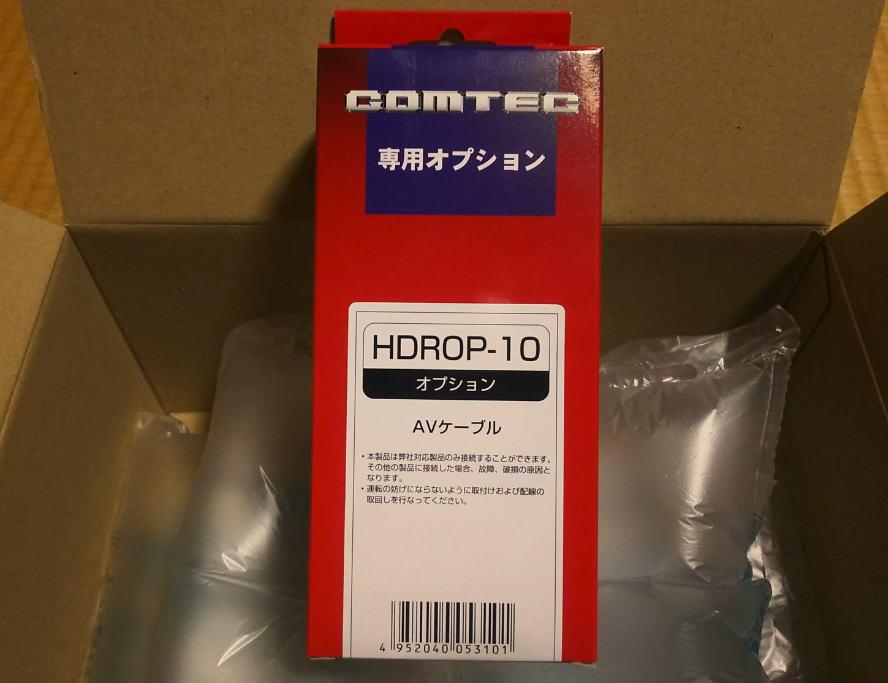

そして、これがないと始まらないコムテック製品専用ＡＶケーブルのＨＤＲＯＰ-１０の、以上４種類となります。

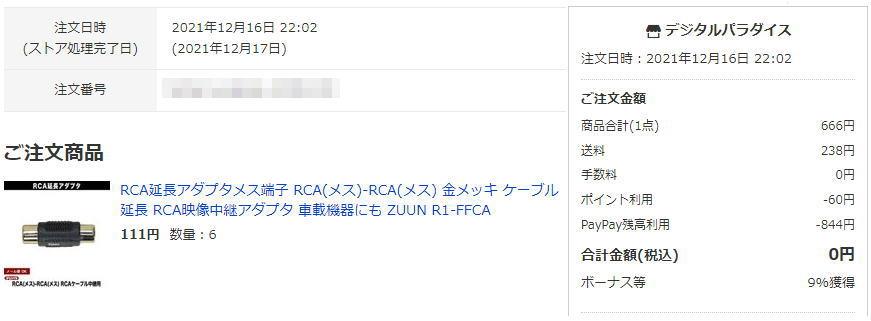

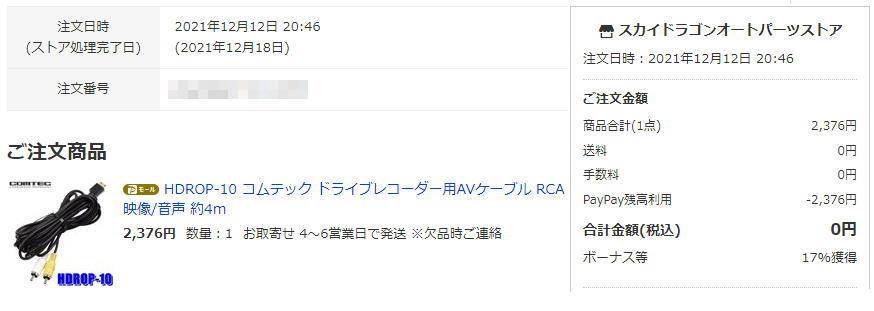

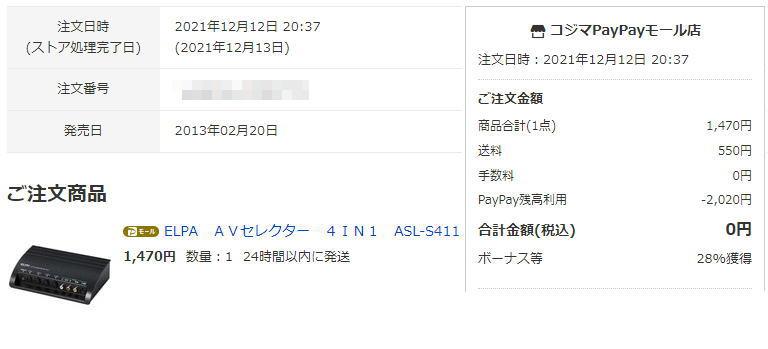

今回のパーツの購入金額は、以下の通りとなりましたが、











８０００円ぐらいかかるかな？と思っていたので、６１２０円は意外でした。

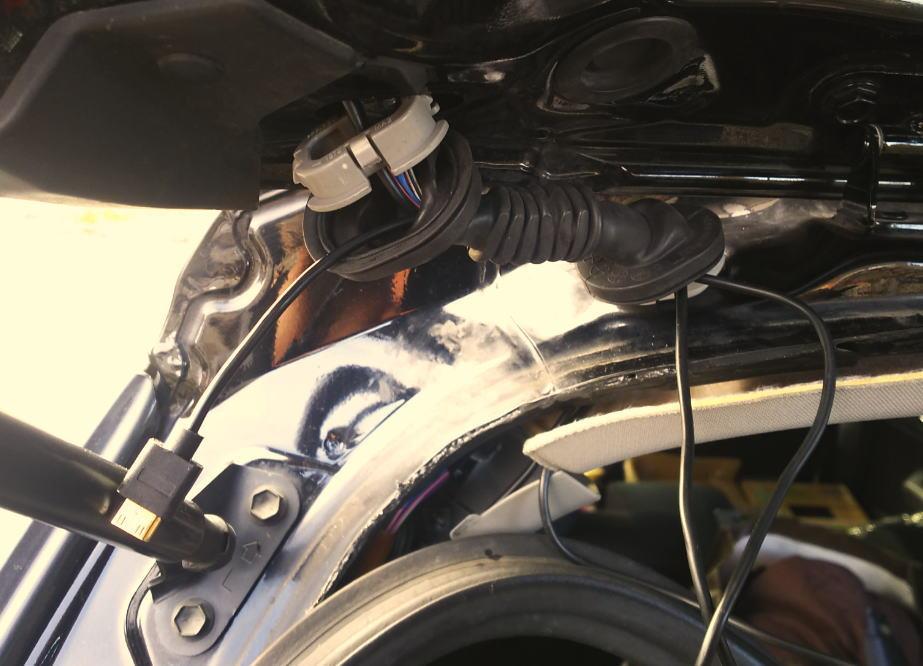

それでは、作業を開始しましたが、まずはバックドアにコムテック専用ＡＶケーブルを設置しますが、蛇腹通しが一番面倒でしたね。

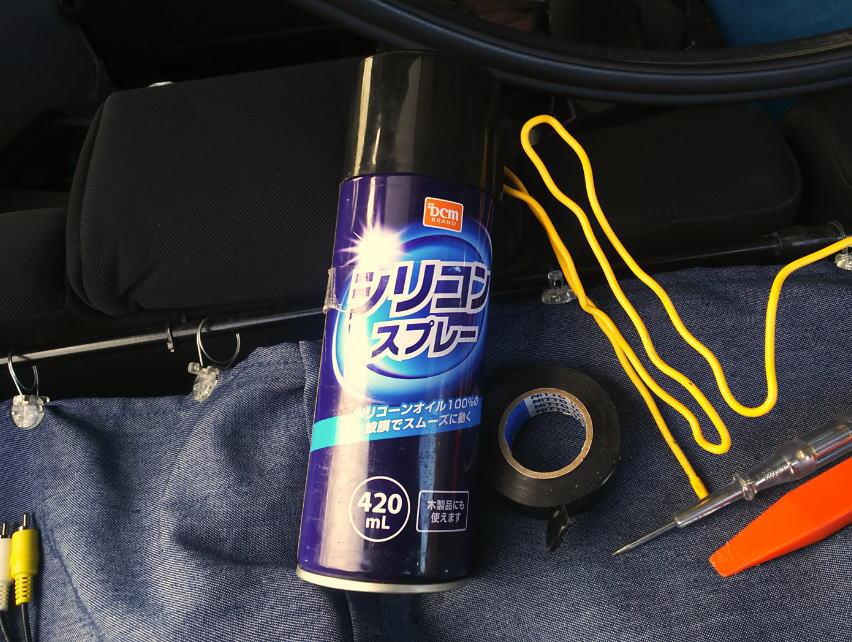

差し込み口の部分が大きいので蛇腹の中を全然入っていかなかったので、１５分ほど格闘した時に、ふとシリコンスプレーが頭に浮かんだので、





少しだけ吹きつけて蛇腹内の滑りを良くしたら、瞬殺でした（＾＾ゞ


もっと早く使うべきだったぜ。

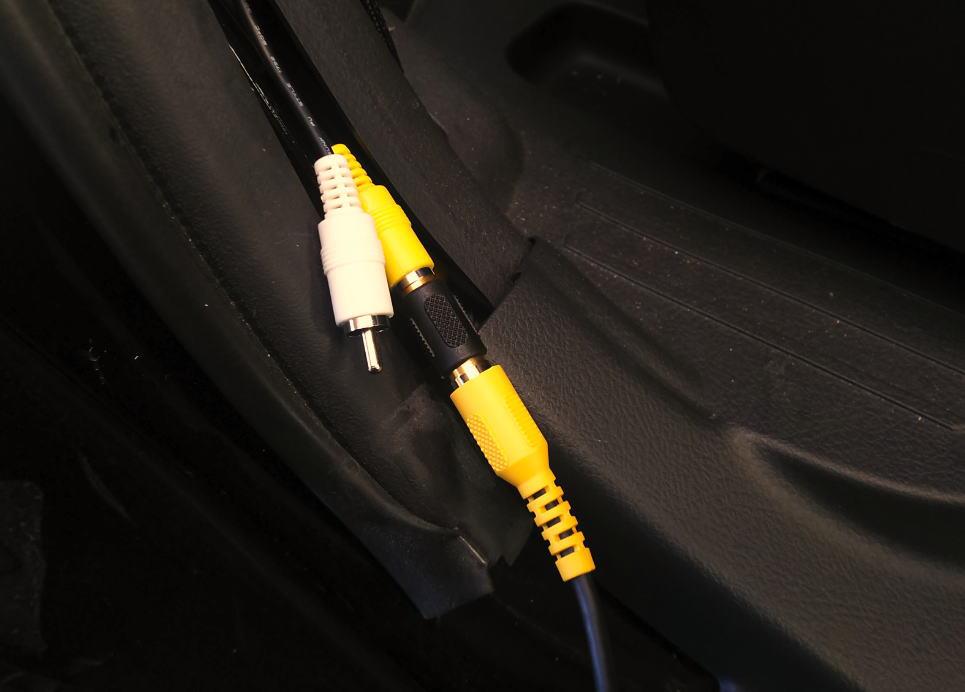

その後は、右側の内張り内をはわせていき、ちょうど右リアドアのスカッフプレートのあたりでケーブルが終了したので、ここでアダプターとＲＣＡケーブルをジョイントして、





ＡＶセレクターのところまで引きました。


あとは、他のＲＣＡケーブルもＡＶセレクターに繋いで作業完了。

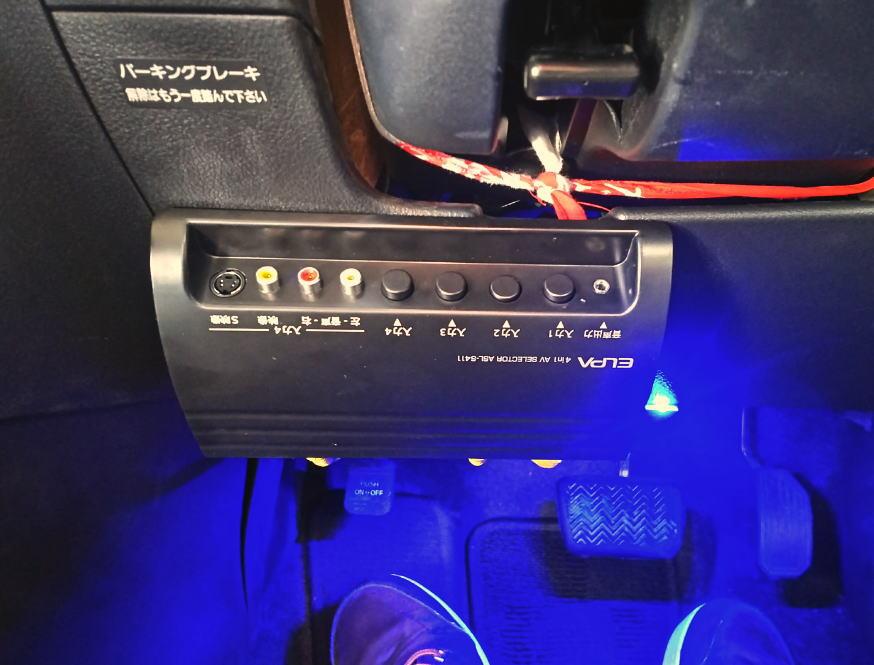

ＡＶセレクター本体は、とりあえず仮でニースペースの部分に設置しました。





早速、切り替えができるかチェックしましたが、




（＾＾）　バッチリ切り替え出来てる♪


これで、リアルタイム映像が観れるから、少し安全度が増したかしらね？

シュっちゃんのウィンカーバルブ・・・。


とりあえず、フロントのみですがネットでお値打ちに購入したＬＥＤウィンカーバルブを装着しております。


半年前に装着して、これまで特に何事もなく使用してきましたが、先日夜間に運転中に右側のバルブの点滅の仕方に違和感を感じたのでちょいとチェックをしてみると・・・







うむ、明らかに右側の点滅の仕方がおかしいね（汗）


やっぱり、安物は所詮安物・・・。


半年持っただけでも奇跡だと思わないとダメね。


ということで、とりあえずバルブの状態をチェックするために取り出すことに。


まず、ラジエータ上のパネルを外しますが、全部で８個のリベットで固定されているので





丁寧に外していくと、２０シュっちゃんのフロントウィンカーバルブはヘッドライトユニットの真横からぶっ挿さっているので、





ソケットを回し引き抜けばバルブとご対面！となるのですが、対面したバルブを見ると・・・














Σ（－－ノ）ノ　あぁ・・・異常点灯に納得ね


なんか、ソケットからぶっ飛んどるがな・・・。


しかも、バルブの台座部分が地金色になってるし・・・。


ちなみに、未使用のバルブと比較すると、





こんな感じでして、どうやら熱で色が飛んだようです。


やはり、こういったものはちゃんとしたものを使うに限るな。


ということで、今回を機にノーマルのバルブに戻すことにしました。


早速、ホームセンターでバルブを調達。





ばら売りしているのがありがたいわね。


とは言いましたが、今回は折角なのでフロント・リア両方替えることにしましたので、ばら売りの恩恵はそれほどありませんでした（笑）


サクサクっと付け替えて、点灯確認・・・。





うむ、問題ないわね♪


これで安心して乗れるぜ。


あと、ラジエータ上のパネルを外した際、リベットが８個のうち４個死んでいたのと、８個のうち２個は以前ハマタクがありあわせのリベットに置換していたので、





リベットも新しいものにしようと物を購入。





ですが、店頭には↑の５個入り１つしかなかったので、残りの３個はまた後日交換するとして作業開始。


まずは、新旧比較ですが、





やはり、新品の方がシャキッとしてるわね。


これを順番にはめていき、３個は再利用して作業終了。





リベットの形状が統一されて、これだけでも良かった良かった。


近いうちに残りの３個も交換しよう♪

先日、某Ｔ氏のパーツレビューで見たインナードアハンドルイルミネーション。


これを見て、シュっちゃんにも着けたいなぁ・・・と思ったとです。


ハマタクがカリさんに乗っていた頃をご存知の方なら、チラッと車内写真とかで見たことがあるかもしれませんが、カリさんの時に自作してたんすよね。







これ、夜間に車に乗ってる時、ドアハンドルの場所が分かりやすくなるし、雰囲気もちょっとよくなるのでいいんすよ。


今思えば、どうして先代シュっちゃんではやらなかったんだろ・・・。


まぁ、とにかくこれを機に２０シュっちゃんにも装着してみることにしました。


一応、シュっちゃんにも用品で用意はされているのですが、結構いいお値段がするのでここは自作で・・・。


数日前のブログでアップしましたが、まずは配線付きＬＥＤの製作をしましたが、材料は以前大須のタケイムセンさんで購入した青ＬＥＤと定電流ダイオードを用いて製作。





そして、ドアベゼルにＬＥＤを固定するために、エーモンのＬＥＤロックマウントを使うことにしました。





久々のＬＥＤ工作でしたが、意外と定電流ダイオードの向きはどうするのかとか覚えてるものね・・・。





基本、ドア１枚につき１発でいいのですが、とりあえず何か不具合が出たりするとあれなのでちょいと多めに作っておきました。


で、本日午後より作業開始。


まず、ドア内張りを外します。


ドアベゼル部に１本、





そして、パワーウィンドウスイッチパネルを外すと、中に２本ビスがいるので外します。





計３本のビスを外したら、あとは内張りを浮かして上にあげると外れますが、まだドアハンドル部とドアロック部の裏側にワイヤーがつながっているので、





こやつらを外したらようやく・・・





取り外し完了です。


あとは、ドアベゼル部だけ外すことができるので４方向のでっぱりを外せば・・・





摘出できますよん♪


ロックマウントの説明書には、８パイの穴を開けてね！と書いてあるので、位置決めして手動のドリルで穴を開け、





ロックマウントやＬＥＤをセットして、埋め込み完了。





それでは、今度は電源確保をします。


電源は、パワーウィンドウスイッチのハーネスより分岐します。


ハマタクは、プラスは緑線、アースは白／黒線より配線コネクターを使って分岐し、ハーネスから伸ばした線とＬＥＤから生えている配線を、これまたエーモンの２極カプラーを使って






接続させました。


で、早速車両スイッチをＯＮの状態にしてみると・・・





ちゃんと点灯しているのを確認。





あとは、内張りを丁寧に戻して作業完了！


これをドア４枚分同じ作業をしました。


夜になってから点灯状況を再確認しましたが、





足元にも青ＬＥＤ照明を付けているので、


なかなかいい塩梅かも！


やって良かったぜ。
