先日、某Ｔ氏のパーツレビューで見たインナードアハンドルイルミネーション。


これを見て、シュっちゃんにも着けたいなぁ・・・と思ったとです。


ハマタクがカリさんに乗っていた頃をご存知の方なら、チラッと車内写真とかで見たことがあるかもしれませんが、カリさんの時に自作してたんすよね。







これ、夜間に車に乗ってる時、ドアハンドルの場所が分かりやすくなるし、雰囲気もちょっとよくなるのでいいんすよ。


今思えば、どうして先代シュっちゃんではやらなかったんだろ・・・。


まぁ、とにかくこれを機に２０シュっちゃんにも装着してみることにしました。


一応、シュっちゃんにも用品で用意はされているのですが、結構いいお値段がするのでここは自作で・・・。


数日前のブログでアップしましたが、まずは配線付きＬＥＤの製作をしましたが、材料は以前大須のタケイムセンさんで購入した青ＬＥＤと定電流ダイオードを用いて製作。





そして、ドアベゼルにＬＥＤを固定するために、エーモンのＬＥＤロックマウントを使うことにしました。





久々のＬＥＤ工作でしたが、意外と定電流ダイオードの向きはどうするのかとか覚えてるものね・・・。





基本、ドア１枚につき１発でいいのですが、とりあえず何か不具合が出たりするとあれなのでちょいと多めに作っておきました。


で、本日午後より作業開始。


まず、ドア内張りを外します。


ドアベゼル部に１本、





そして、パワーウィンドウスイッチパネルを外すと、中に２本ビスがいるので外します。





計３本のビスを外したら、あとは内張りを浮かして上にあげると外れますが、まだドアハンドル部とドアロック部の裏側にワイヤーがつながっているので、





こやつらを外したらようやく・・・





取り外し完了です。


あとは、ドアベゼル部だけ外すことができるので４方向のでっぱりを外せば・・・





摘出できますよん♪


ロックマウントの説明書には、８パイの穴を開けてね！と書いてあるので、位置決めして手動のドリルで穴を開け、





ロックマウントやＬＥＤをセットして、埋め込み完了。





それでは、今度は電源確保をします。


電源は、パワーウィンドウスイッチのハーネスより分岐します。


ハマタクは、プラスは緑線、アースは白／黒線より配線コネクターを使って分岐し、ハーネスから伸ばした線とＬＥＤから生えている配線を、これまたエーモンの２極カプラーを使って






接続させました。

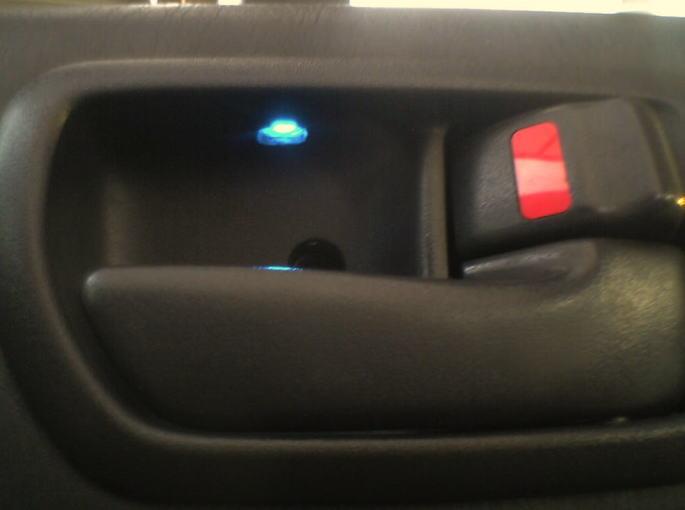

で、早速車両スイッチをＯＮの状態にしてみると・・・





ちゃんと点灯しているのを確認。





あとは、内張りを丁寧に戻して作業完了！


これをドア４枚分同じ作業をしました。


夜になってから点灯状況を再確認しましたが、





足元にも青ＬＥＤ照明を付けているので、


なかなかいい塩梅かも！


やって良かったぜ。
