白コスモを2006年に入手して13年・・今までセルモーターが回らない症状が出た事はなかったんですが最近セルモーターが回らない症状が出るようになりました。

青コスモも以前にセルモーターが回らない症状があり、この時はマグネットを作動させる電圧が降下していてセルモーターのマグネットが作動しない状態でしたのでリレーを追加装着して完治しました。

白コスモはキーを捻るとカチッ！というセルモーターのマグネットの作動音がして警告灯が暗くなるのでマグネットまで電気が行っているのは間違いないようですがマグネットの作動音がしてセルモーターが回らないとなればよくあるマグネットのメーン接点の消耗かと思いとりあえず赤コスモのセルモーターと付け替えてみました。

　　　

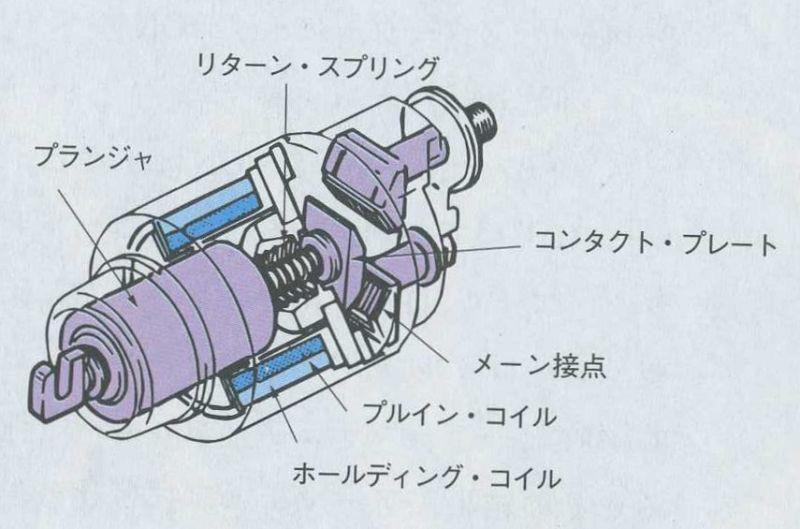

ところが、それでもまだセルモーターが回らない時がありました、あぁ～これは青コスモの時と同じでマグネットを作動させる電圧が低下しているな・・マグネットは作動するものの電圧が低いのでプランジャーを吸引する力が弱くてメーン接点が導通しないのでしょう。

　　　

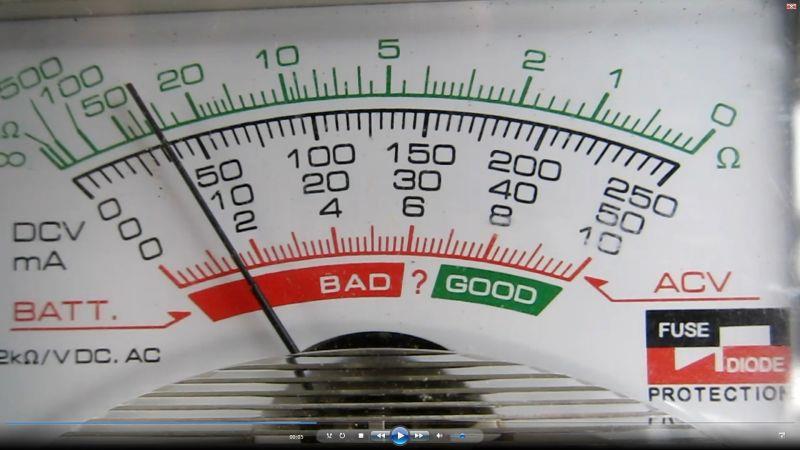

そこでマグネットの作動電圧を測定してみました、これはセルモーターが回る時の作動電圧・・バッテリーがちょっと弱いのとクランキング中なので電圧が低いですが約8Ｖ近く・・。

　　　

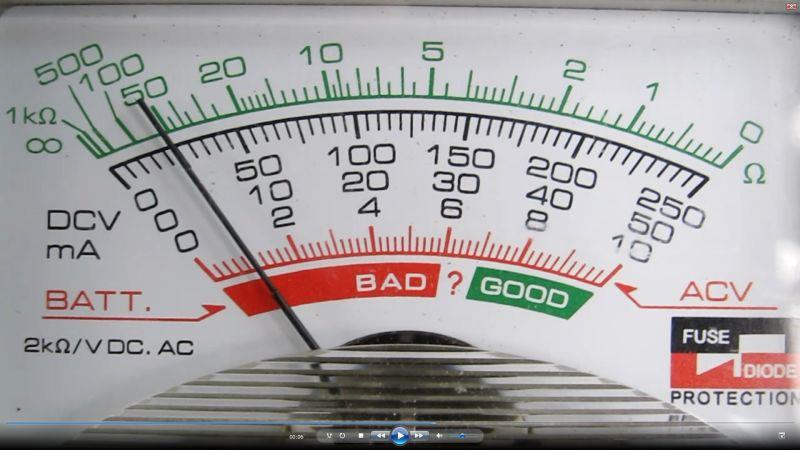

これはセルモーターが回らない時の作動電圧・・約5Ｖ程ですね、やはり電圧が降下しています、デジタルテスターは数字がチラつくので画像はアナログテスターで撮影しましたがデジタルテスターでの正確な数値は4.6Ｖ程でした。

　　　
　　　　　　　　　そこで青コスモの時と同じようにリレーを追加装着しました。

　　　
　　　　　外した白コスモのセルモーターの作動テストをしてみました、結果はＯＫでした(^^)

これでセルモーターの心配もなくなりました、でも冬眠に入ったので春までは乗れないのでしばらくの辛抱です。
