調子が良くない
KENWOOD TH-79
144/430 DUAL-BAND
無線機を修理してみますた
16年も経ってるから．．．
これの有名な故障は、
液晶が表示されなくなると不具合
液晶パネルと本体基板を接続する
導電性スポンジとダメになる
でも、分解して導電性スポンジを清掃後
元に戻すと治るですよ
知り合いは、それを知らず修理でたんまりお金を取られた(^^;
今回は、そんな不具合じゃなくて
430MHzがPTT出来ない
分解して基板を色々見たが、コンデンサ漏れとかはなく
フレキシブルケーブルの断線が原因だった
以前分解した時に断線したと思われるが
このフレキが弱すぎる(^^;
さーて、困ったものだ
メーカーが部品だけだしてくれれば良いんだが
期待は出来きない

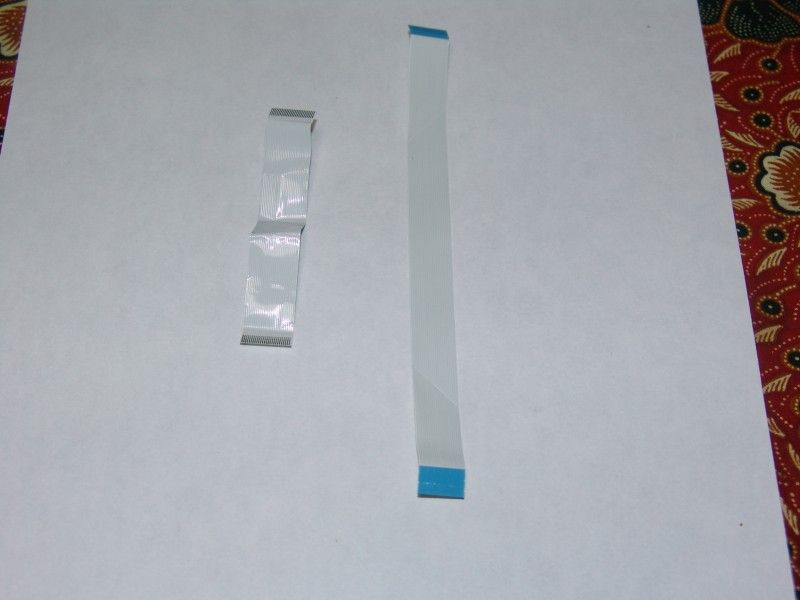

こういう時の為にジャンクになったパーツを
集めてあるんだが、その中から同じピッチの
フレキケーブルを探し出した
薄型DVD-ROM用のIDEケーブル(フレキ)
あとは、26ピンに加工すれば良いが
何せ配線間が1mm以下
いつものように顕微鏡見ながら
お手製のカッターで裁断した(^^;
仮組して動作させて見たが
問題なく動作♪
ホッとしたよ(笑)
組み立て後、SWRとPWRを測定して見たが問題なし
