所詮100均はそれなりなんですが、最近では結構使えるLEDをみつけました。

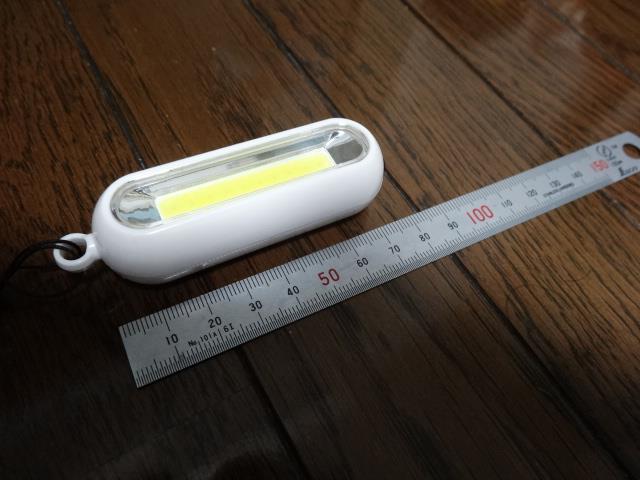

まずは、冒頭の画像のSMDライトで結構小さい、そしてそれなりに明るくて

なんと、単4電池1本で光るのです。

更に減光と点滅モードを持っていて、スイッチもいい感じの感触です。
電池もすぐに減らないし他で使えなくなった単4を入れてもこの明るさ！
何処で買ったか忘れましたが税込110円でした。



次は、暗い時に自動で動きを感知して光るライトです。
確か、ダイソーで税込330円でした。

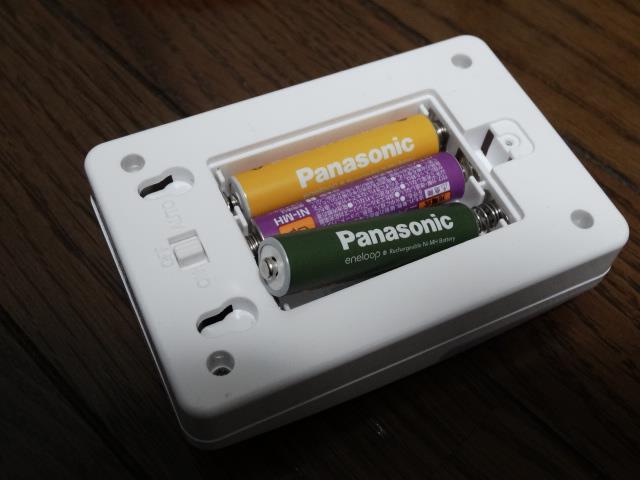

明るさは申し分ないのですが、単4電池3本で1週間しかもたないという電力消費
で単3ぐらいは格納できるガタイなのだが何故か単４電池の仕様。
せめて3週間はもたないと・・・使えない感が出てしまいます。


単４充電電池で1週間なので、単３だと容量の計算上3倍なので3週間は持つ、
精神的に使える限界のギリギリかと・・・
単３仕様に要改良ですね。

それにしても、100均とはいえコストと明るさの両立でLED製品の進歩が凄まじい。

5月にしてはやや寒い、でもいいてんきです。

コロナの影響で他府県にも行けずに行動を自粛することを皆さんはやっている
と思いますが、私もひたすら「引きこもり」です。

そんな中で私は壊れている電気製品の修理とかに使う電線が必要になってきますが、
安易に外出して電線を買ってくる訳にはいきません。
そこで、家にある廃棄予定の充電器などから使える電線を取り出します。

私がおススメする電線は、充電器の電線です。
何故かというと、銅線の表面処理をしていないのでハンダが良く付いて早く
結線が出来るということです。
早く付くということは、熱が入ってる時間が短く部品を傷めないんですね。

画像にはいくつかの電線がありますが、右端の電線は表面処理していて使い
にくいのでそれ以外の銅の配線がおススメです。
左側の電線は2重で、あとで述べる縦に切っていく方法で1重の線を取り出します。

ここで不思議な事が起こりました、何故か左側の電線の黒の根元が切れているように写ってますが、ちゃんと目視では繋がっています、よくある集合写真を撮ると誰かの手や足や首が無い現象と同じみたいですね。
電線も集合写真を撮ると画像が欠けるって事でしょうか？

ここでは心霊怪奇ブログではないので、霊の方々には悪いですが無視して次にいきます。



あとは線材の太さです、一般にカー用品店とかホームセンターでは普通は12v用の
線材が売っていて、思うような細さのがありません。


車用であればエーモンとかでありますが、電流が多いのを想定して太いのが多い。

特殊なのになると、ネットとか専門店での入手しかありませんから・・・。

充電器の線が良いという理由は５Vを想定した被覆の厚さで線材もそこそこ細い、
銅線に表面処理していないという理由です。

取り出し方を簡単に説明しますと・・・
電線は2重の場合は縦にウナギを料理するように長い方向にナイフで切っていきます、電気工事などで被覆を縦に切っていく要領です。

最後に、電線は2重になっていたりと取り出しが刃物を使っての作業になりますので怪我に気を付けてください。

分解した自転車のテールランプですが、古いものなので確認が必要。

本来であれば自転車に装着して確認するのが間違いないのですが、外した部品のため
いちいち動作確認のためだけに自転車に取り付けるのも面倒なため、直流安定化電源で６Vに合わせて確認する。間違いなく交互に点滅しているのでOKです。


今回使った電源のように可変式の直流安定化電源があるとこういった低い電圧で動作する部品や機器を試したり調べたり出来ます。

バイクや車が主体のみんカラの皆さんだったら使用電圧が２Vから1５Vくらいで十分
かと思います。
最近では無線機とか趣味を辞めてる人も多く本物の安定化電源の良い物が中古で今は昔と比べて結構、安く手に入ります。

もう、２０年くらい前のナショナルの自転車のLEDテールランプを分解してみた、
交互に2つの赤いテールランプが点滅するタイプだが、点滅する回路には不安定マルチバイブレーターという基礎的な回路が用いられていて、電源の供給にはダイナモから交流の約６Vが送られてくるのを4個のダイオードをブリッジに組んで整流し100μFの35Vの電解コンデンサーで波形を平滑にして直流に変換している。

分解の目的は、自転車のような不安定な交流を直流に変換している が仕組みと部品の耐圧などを見たかったという事です。
ダイオードブリッジに組みコンデンサーで平滑にしているという事が大きな収穫。
コンデンサーの耐圧が３５Vだったところが興味深い、ダイナモの交流電圧６Vのざっと6倍近い耐圧なのだが・・・
ダイナモの最高電圧が素人なので判らないため、恐らくメーカーは10V位の電圧でその3倍で適当な耐圧は３５Vで選定しているのだと思います。

ダイオードは普通は５０Vとか耐圧あるので無視して良いと考えます。
点滅する回路については、ネットで不安定マルチバイブレーターとかで検索すると沢山の回路図と簡単に入手できるトランジスターの型番（2SC945，1815）が出ているので、興味ある方は部品入手して作ってみてくださいね。

この画像の回路のトランジスター２SC3330は一般的でないので、回路図を公開しても作りにくいものになってしまうため、ここでは止めておきます。

それにしても、ICやダイオードブリッジを使わずに個々に部品を組み合わせて作るディスクリートは時代を感じさせるし、組み立て工程が面倒で大きなものになってしまいますね。
