チプカシで有名なデジタルウォッチのカシオ　F-91Wです、軽くて安くて実用には全く問題ない製品ですが、あえて欠点を言うならバックライトが暗いという事です。





バックライトの光源は緑色のLEDで液晶を向かって左側から照らすのですが、電球時代のデジタルウォッチ並みに暗く左側半分しか視認性は良くない。



そこで、今回はこの緑色のLEDチップを少し見やすい黄色のチップに交換を行い、
チップの光の向きも変更した。

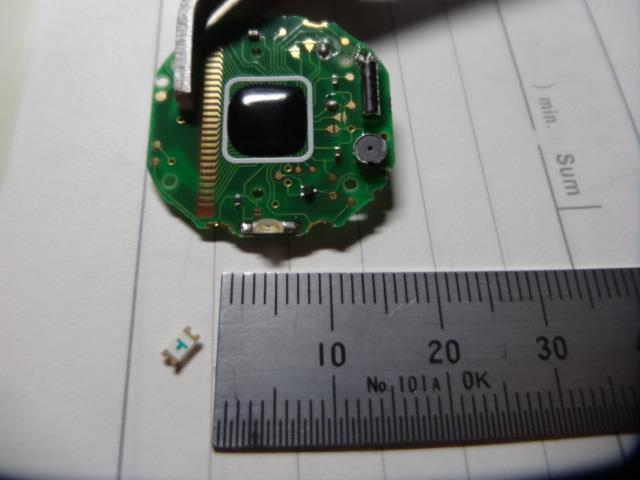

基板を取り出し、緑色のLEDチップを外すためハンダ付けされているところに、

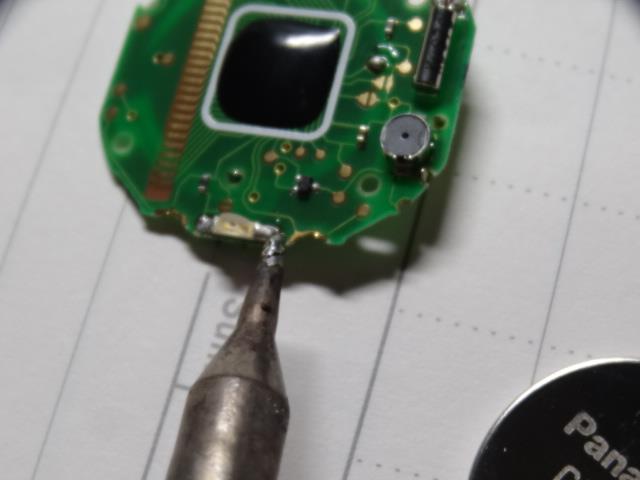

融点の低い錫が多い目のハンダをコテで盛ります。
こうすると、鉛フリーハンダでも融点が下がって基板や半導体チップに負担がかからなくなります。


次に、元々のLEDチップのワイヤーリードを見てアノード＋、カソード－の極性を確認しておきます。詳しくはネットでワイヤーボンドの画像で極性の見方を調べれば幾つかの情報が入手できます。



上を向いている緑のLEDチップを先の細いはんだコテで取り外し、黄色いLEDチップを極性を見ながら光の向きは液晶の側の横に向けてハンダ付けします。

分解と逆の手順で元に戻し、最後に時計合わせします。

光の向きの改善と黄色のLEDにした事により緑に比べ光の廻り込む性質が高まって液晶が少し見やすくなりました。


　部品の選定では、時計内のスペースの関係で小さめのLEDチップだったのと緑のチップと同じ駆動電圧（２V～2.3V）という条件から、少し駆動電圧の高い（3.0V～3.6V）青や白が選べず、黄色しか選択肢が無かったため1.5倍位明るい程度の結果に。

・・・劇的に変わったという程ではないです。
