前回は白色LEDチップを組み込んで明るくなったALBAデジタルですが、普段使いには防水性の不安があります。

そこで、側面の操作ボタンを分解してパッキンの状態と大きさを確認したいと思った。

予めネットで似た機種の操作ボタンの画像を確認しておいた。

早速、分解しとても小さなEリングで止まっておりステンレス製で曲げてしまうと綺麗に戻らないリスクがあった。

精密ドライバーでEリングを外そうとしたが曲げてしまいそうなので縫い針で隙間をこじって取り外しました。


とても小さなOリングで直径1.5ｍｍ位･･･状態は良かったので清掃して戻しました。

造りはカシオのとは違い精密なボタンの造りで、当時のセイコーの凄さがわかったような気がします。


精密な作業とパッキンの入手性から自分では出来ないと判断、時間が有る時に時計屋にでも出してパッキン交換をしてもらう予定です。

前回の記事で1982年製セイコーアルバデジタルウォッチの液晶を修理しましたが、
今回はバックライトを電球から白色LEDにして視認性を大幅にアップさせることにしました。

先ずは腕時計の内部に組み込めるサイズの白色LEDチップを探すことに・・・

買うのも面倒なので身近に「三菱オスラムのLED直管蛍光灯の基板」があったので、極性と3V以下でも点灯するのかを調べて+に赤の印を入れ白色LEDチップを取り出す。

流石に照明器具用のLEDチップなので変な白色だったり、暗いという事はありませんでした。

次に時計の基板の電球に送っている電圧と極性を調べて取り付け可能かを調べた。
3Vリチウムコイン電池の電圧が来ている事が判り、白色LEDも一般にはVfが3.1Vとのことですが、2.8Vでも点灯可能ということが測定してわかったので分解し交換する事にした。


元々の電球は驚くほどスリムで同じ場所に白色LEDチップを取りつけるには、チップにリード線を付けて部品のようにし液晶パネルの一部を避けるように取り付けてあげなければいけません（画像はベルトのバネ棒と電球・白色LEDチップ）

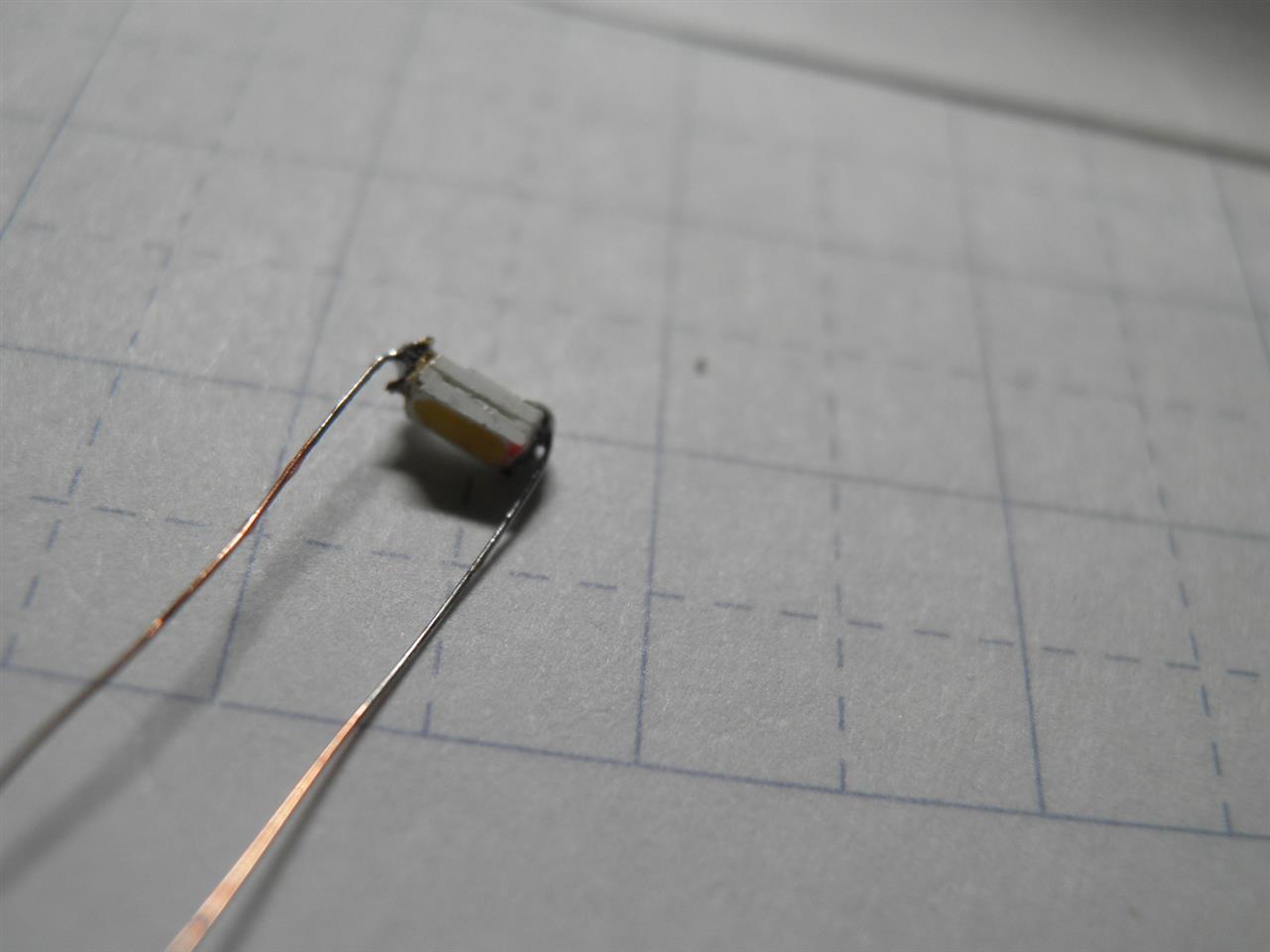

LEDチップをリード線で延長しハンダ付けし基板の組み立て。
液晶裏の銀色の反射シートを掃除しておきます。


元々が電球だとこんな暗さ・・・


細かい作業の画像は割愛します。

偏光板を取り付けて表示のチェック・・・OK！


ムーブメントを組み込んで


こんなに明るくなりました！

元々、1992年にカシオのDW-1000のバックライトが電球だったのを緑色のLEDを入るように削って取り付け使っていたので、30年前から経験があるという事で失敗はしないと思ってましたが、緑色LEDのVf2.0Vに対し白色LEDVがf3.1Vなので少し暗くなるかも？・・・の不安はありました。
結局は、白色LEDチップが良かった事に助けられました。

「1982年には存在していなかった白色LED」を組み込んで、機能のアップグレードが出来たので大満足です。


1980年代のデジタルウォッチが暗いと思った方は良ければ参考にしてください。
