みなさま　お姉様　ごきげんよう♪

四連スロットルを取り付けたRS500Kさんのロドスタでシングルスロットルの時と同じように静岡県西部のニュルンブルク リンク を走ってきましたわ


縦軸：スロットル開度％ 横軸：エンジン回転数
VE：空気充填率
（空燃比14.7の時100だと2リッター分の空気が入っています 空燃比12.5の場合は 14.7/12.5ｘ100=117.6の値のときに2リッター分の空気が入っているコトとなりますわ）
MAP：インマニ圧力 100がほぼ大気圧
※1800～2700回転のスロットル開度74％以上の値は空燃比連動の燃料噴射量学習前の値のままとなっておりますので見なかったことにしてくださいネ

実はこの時 四連スロットルのほうはアクセルベタ踏みしてもスロットルボディのバタフライが全開になっておりませんでした
これはＡＥ111のスロットルリンケージをロドスタのアクセルペダルストロークに合わせて小径化改造して使っているのですが それでも引き代が足りていなかったワケです・・・・ これはさらなる改造が必要ですわネ
（ＡＥ101＆111のスロットルリンケージを流用されているかたは アクセル全開で本当にスロットルボディのバタフライも全開になっているか 確認したほうがよいかも　かも です）


左：シングルスロットル　右：四連スロットル

ざっくりと吸入空気量の違いを計算してみましたわ

値＝四連スロットル/シングルスロットル

うふふ♪ このような結果になったワケですが 世の中には未だに古い時代の迷信が根強く残っておりますネ
例えば "吸気系交換マニア" ←このキーワードでネット検索を行うと非常に興味深い記事に出会うことが出来ますわ
十数年前の記事ではありますけれど 不思議と残っちゃっていたりします
自分たちの手（スキル・知識・探究心の不足）にはおえなかったから ”四連スロットルは吸気の通路の長さが足りないから街乗りで必要なトルクが出ない” と結論付け
四連スロットルはモノにならない と 全否定 あっさりと結論つけられておりますネ

鰯の頭も信心から と言いますが
よくない迷信はたださないといけませんネ うふふ♪


さらにスロットルの開け具合と吸入空気量の関係も調べてみました

こうやって比較してみますと さほどの違いはないようですわね

こんな結果 でちゃいました♪
このような機会を与えて下さった
RS500Kさんに さんきゅうべろちゅぅ ですわ

★四連スロットル関連記事★
四連スロットル+Dジェトロ制御の大きな弱点
四連スロットル MAZDASPEED BP用B-SPEC借用
四連スロットルボディ AE111用とAE101用の比較
MAZDASPEED BP用B-SPEC インテークマニホールドの拡大
MAZDA BP-VE 2リッターにAE111の4連スロットルを取り付け

みなさま　お姉様　ごきげんよう♪

RS500KさんのNA8Cロドスタ（BP-VE 2リッター+ハイカム）をシングルスロットルから4連スロットルに変更したしましたわ




シングルスロットルの時より全域で1割増しの空気が入るようになりました♪

↓動画です




P.S. RS500Kさんと一緒にこのクルマで軽井沢MTに参加いたしますわ

みなさま　お姉様　ごきげんよう♪

先日拝借してきたMAZDASPEED BP用B-SPECの四連スロットルのインテークマニホールド

穴を拡張 いや 拡大しておりますわ

拡張ツールはカイ○ズホームで買った回転数が調整出来る電動ドリルとアルミ用ビット

10年ほど前に買ったモノですが重宝しておりますわ

B-SPECの四連スロットルはBPのシリーズ１ヘッド用なのですが コレをシリーズ2ヘッドに取り付けいたします
シリーズ１ヘッドとシリーズ2ではインテークポートの高さがコレ↓だけ違うのです




このズレは取付穴を開けなおしたりしてなんとかいたしますわ


さらにB-SPECの四連スロットルはAE101のスロットルボディなのですが 今回はAE111のスロットルボディを使います
（AE101とAE111のスロットルボディは大分違うのです）
AE101スロットルボディ用インマニにAE111用ガスケットを当ててみるとこんな感じ↓です


これは拡張せねば！！なりませんわね


というコトでコレ↓だけの量を削らねばなりません・・・・



左：荒拡張後　右：拡張前




ひたすら ひたすら・・・・ ひたすら 削りましたわ




電ドルを小一時間握りっぱなしでガシガシ削って 握力がもうナッシング！ですわ

さてさて 拡張！！はオトナの嗜みとして敷居が高い感じがしますが・・・・

カ○ンズホームツールでもばっちりイケますわよ♪

みなさま　お姉様　ごきげんよう♪

NB2ロドスタ用メガスクの初期データ（Ｄジェトロ制御）は下記のようになっておりましたわ

みなさま　お姉様　ごきげんよう♪
廃棄B6&BPエンジンの腰下コレクターのフランソワです

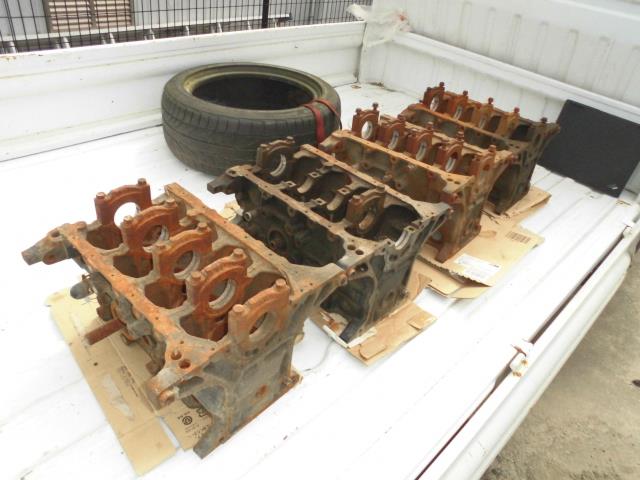

本日NA6CEに積まれている1600ccのB6-ZEエンジンのシリンダーブロックコレクションをウエイトとして供出いたしました


フランソワ亭の軒下で十数年間に渡って熟成（放置）されて枯れ果てたブツでありますわ

距離走っているから持っていっていいヨ というありがたいお言葉にてフランソワ亭に確保した腰下たち
"赤"の時代に色々と活用させていただきました

腰下コレクターになったのにはお恥ずかしい理由がありまして・・・
オーバーヒートとか オーバーヒートとか オーバーヒートとか

水漏れってコワイですわね
