みなさま　お姉様　ごきげんよう

HN22Sターボエンジンの触媒のO2センサーを空燃比センサーへと取り換える場合 ちょいと面倒事があるのでございます



空燃比センサーがタービンの直下となりますので 高熱な排気にさらされることになり
↓コレ使いたくなるのはヒトとしての道理

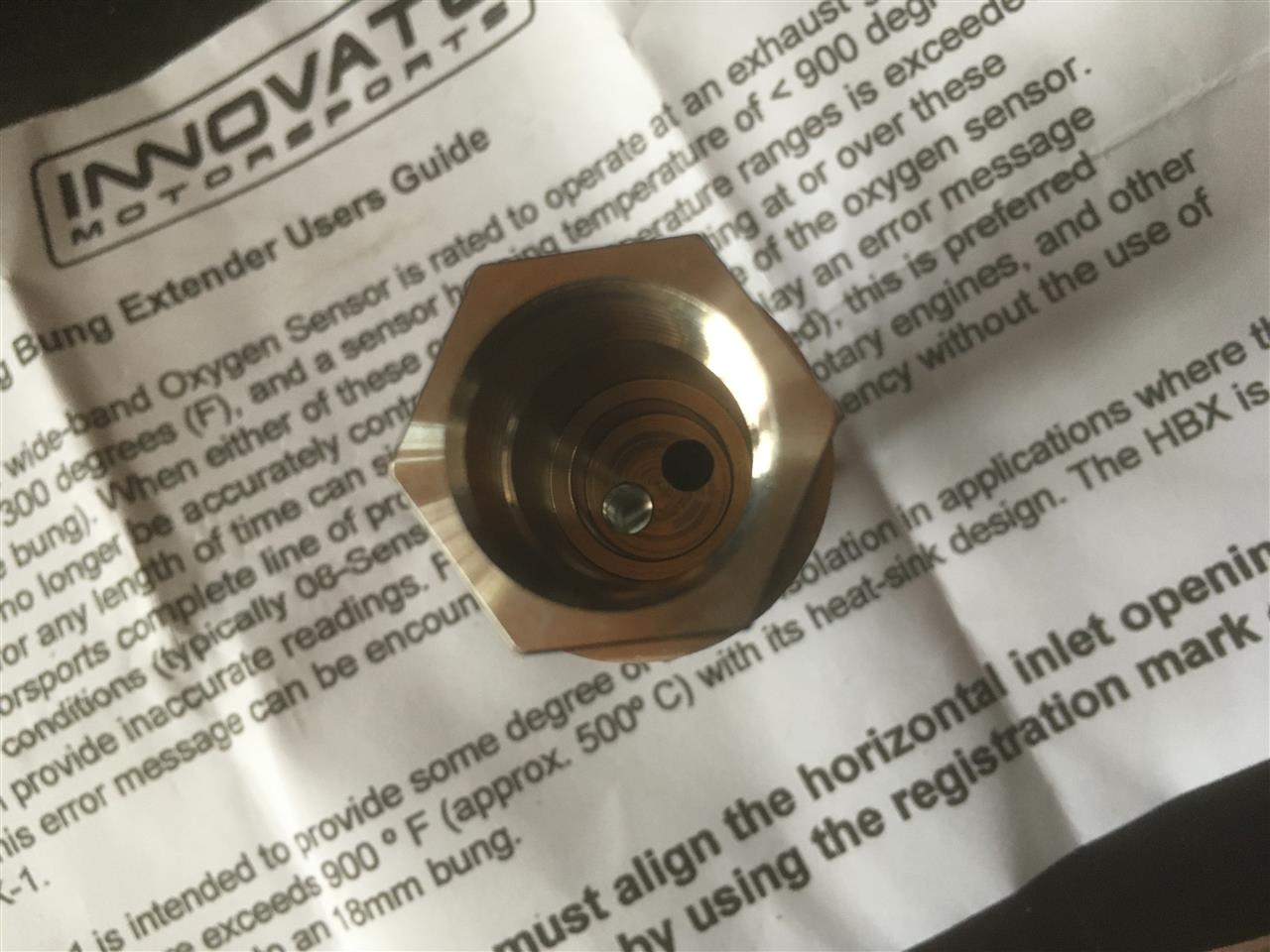

センサヒートシンク
















このセンサーヒートシンクを介して 触媒へ空燃比センサーを取り付けしたいのですが・・・・

しかして そのようにすると空燃比センサーがタービンのアクチュエータのロッドと完全にぶつかりまして！？







取り付け出来ない のでございましてよ

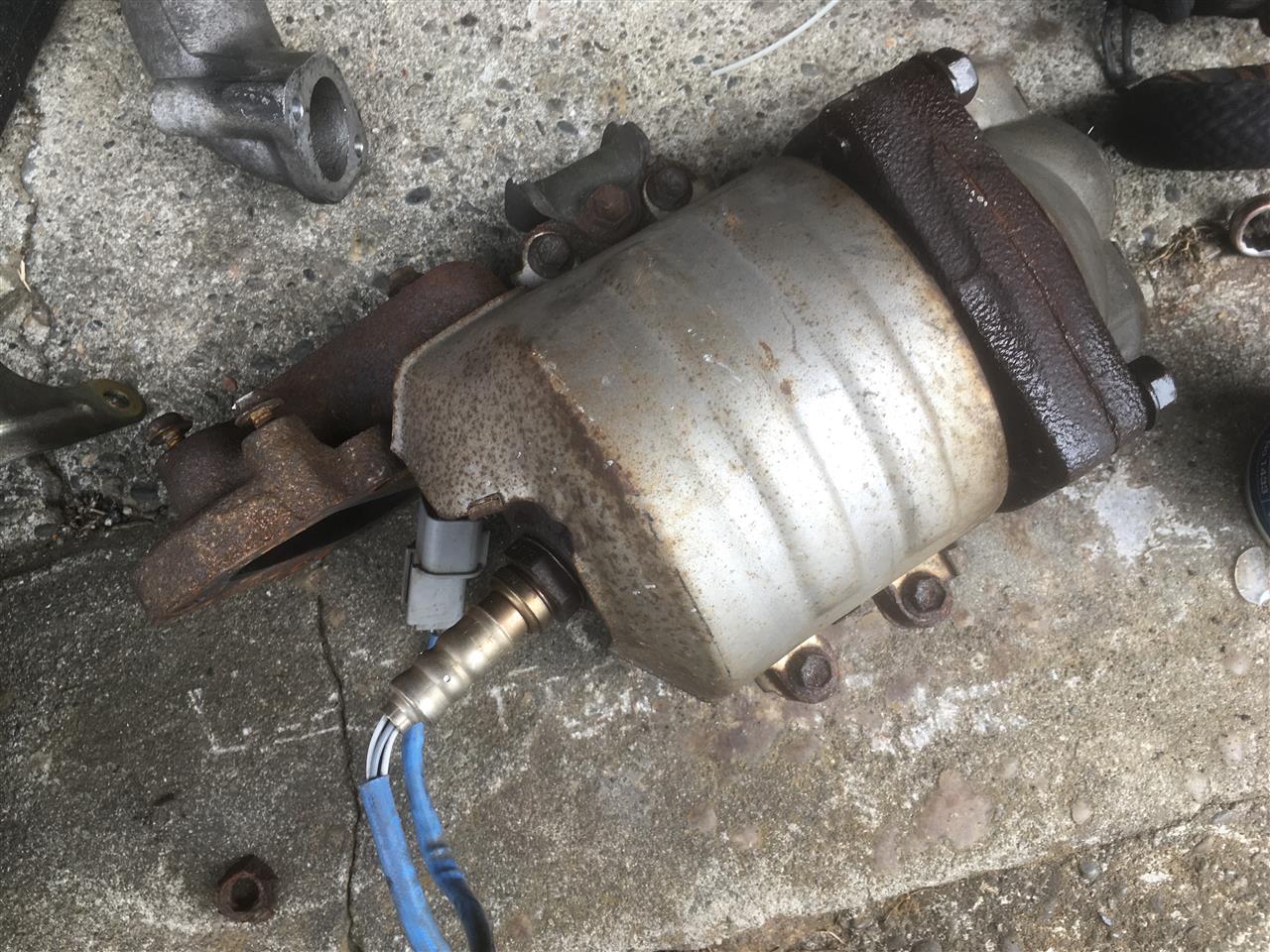

という理由から 触媒のO2センサー取付ボスの角度を変更しなければなりませんでしたの
空燃比センサーの取り付け角度を前側に倒しまして 干渉物とのクリアランス確保ですわ


O2センサー取付ボスをグラインダーで斜めに削り そこに新たな取付ボスを溶接いたしました
※自家製のバッテリー溶接にて付けたのですが 溶接部のありさまは恥ずかしい出来栄え
とてもお見せできるものではないのでモザイク処理してありましてよ
グラインダーで削っていたら触媒の壁に穴が開いてしまったりして その穴を溶接で埋めるのも大変でしたわ


☆ 豆知識 ☆
HN11S&21SとHN12S&22Sではタービン ⇒ 触媒 ⇒ フロントパイプがごっそり違いまして 両者間の流用はなかなかにハードル高であったりします

みなさま　お姉様　ごきげんよう

ピストンを新品に交換しました




調達したブツでございましてよ












◆ なぜ ピストン交換を？ ◆

理由：2気筒目のピストンの吸気側のリングランドを割ってしまったからでしてよ・・・



原因：多分 ヘヴィなノッキングに起因したものかと

車検に備えて排気系を換えたのに 空燃比の調整を怠り 過給圧1キロ強にて A/F=約15で回してしまった結果・・・です


このしでかしの後からKnock cyl#2=2気筒目で強いノックシグナルが出るようになってしまいました
（でも しばらくの間 あてくし そのことに気づかなかったのです）

それでもマフラーから目立った白煙など吹くことなく 走ることが出来ていたのでしたよ

そして その後もKeiにて通勤しておったのですが やけにノックシグナルが高い数値が出るな と
走行しながら確認してみると 2気筒目からノックシグナルが突出して大きい・・

これは
ミラバンの時に何回もやらかしたアレ（リングランド割れ）
やも？ と


ということで 簡易的なチェックをおこなってみた次第でございます
①ヘッドカバーのオイルフィーラーキャップを取り外してエンジンを吹かしてみる
⇒ うっすらとオイル注入口から白煙が立ち上る

②1気筒づつ点火プラグを取り外し 人力でクランクを回して手応えを確認してみる
⇒ 1＆3気筒目はあきらかに圧縮上死点近辺で反力が感じ取れるが 2気筒目は手応えが弱い

①②より2気筒目で圧縮が漏れて 燃焼ガスがクランクケースに吹き抜けている＝ピストントラブルと判断しましたわ
（※ミラバンでやらかした時も同様だったものですからね）


これはピストンを交換せねばなるまいて
ですわね


で エンジン車載にて Tryしてみたわけですわ

補記類を外し


ヘッドを降ろし





オイルパンを剥がします

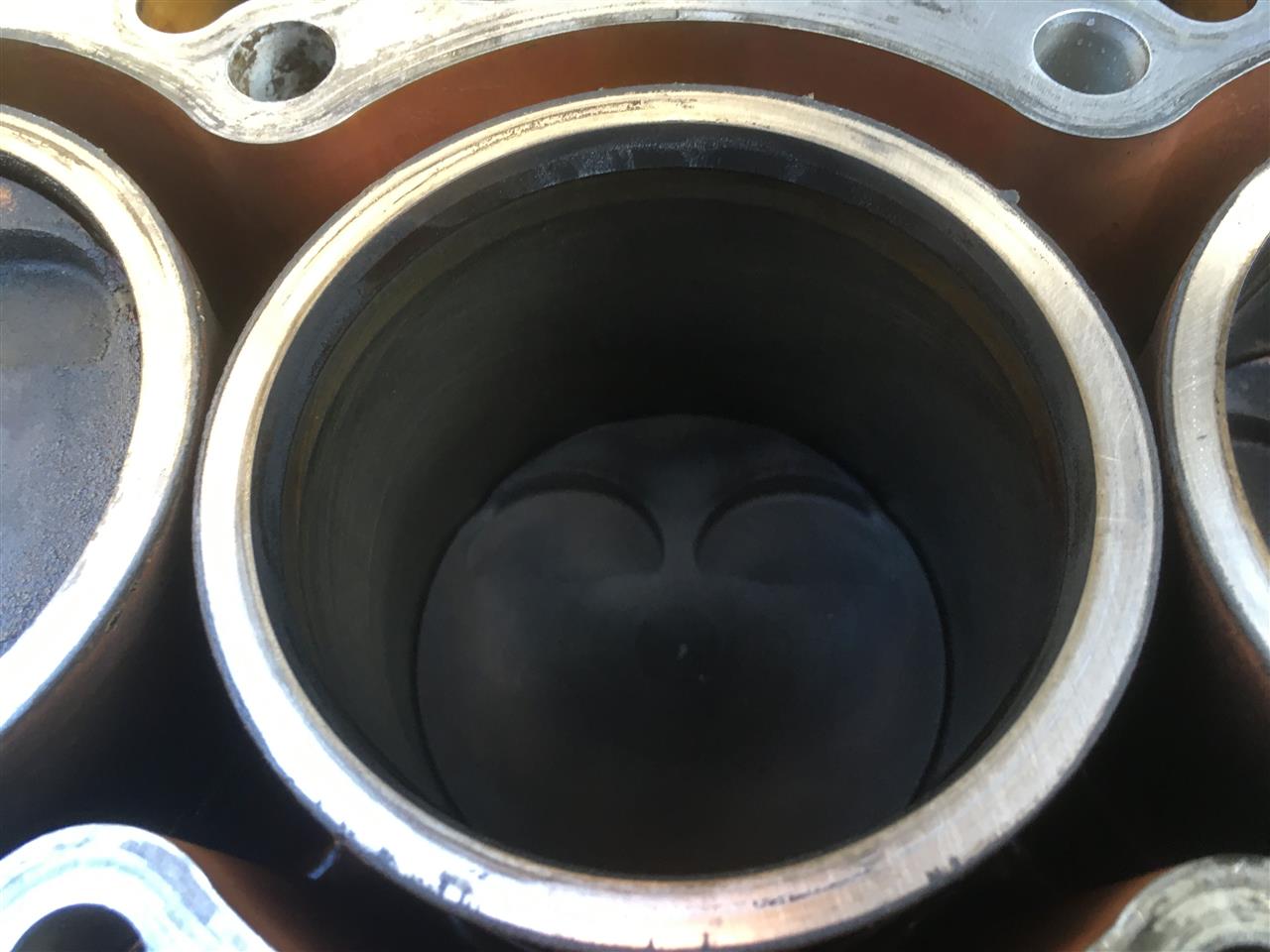

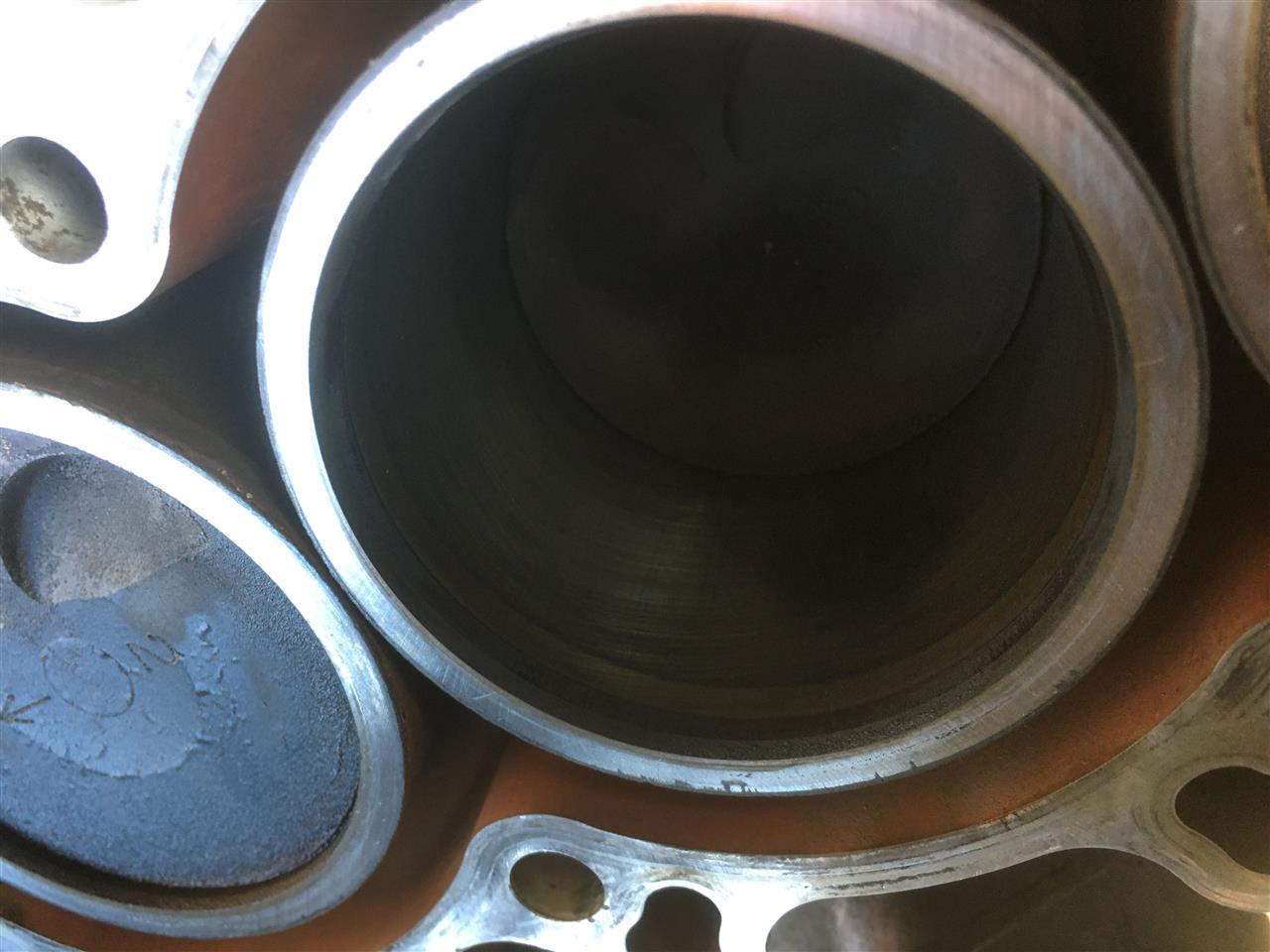

ピストンとご対面です


#2piston

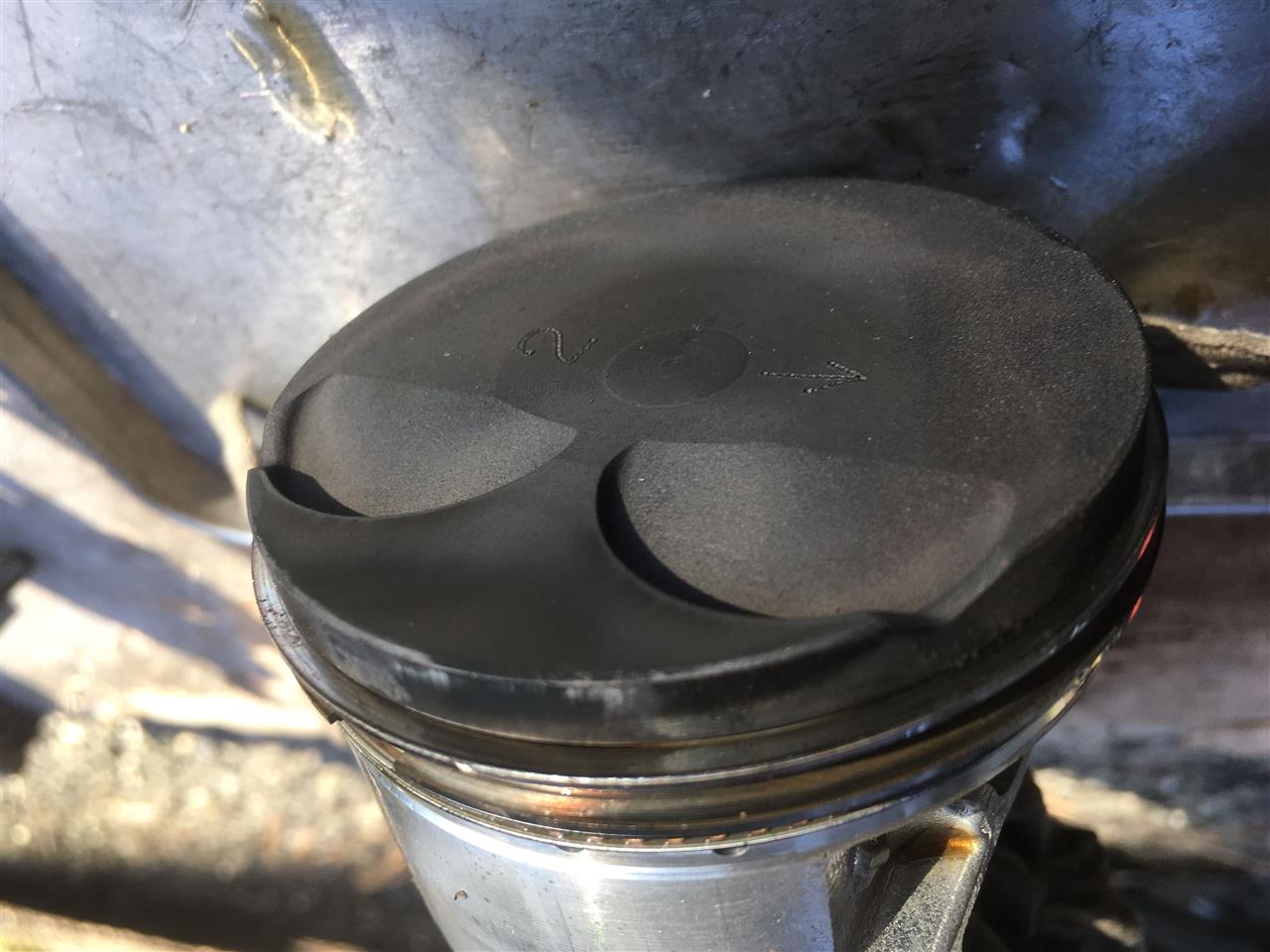

取り出した＃2pistonの吸気側でございます




＃2pistonの排気側はこんな感じでありましたわ

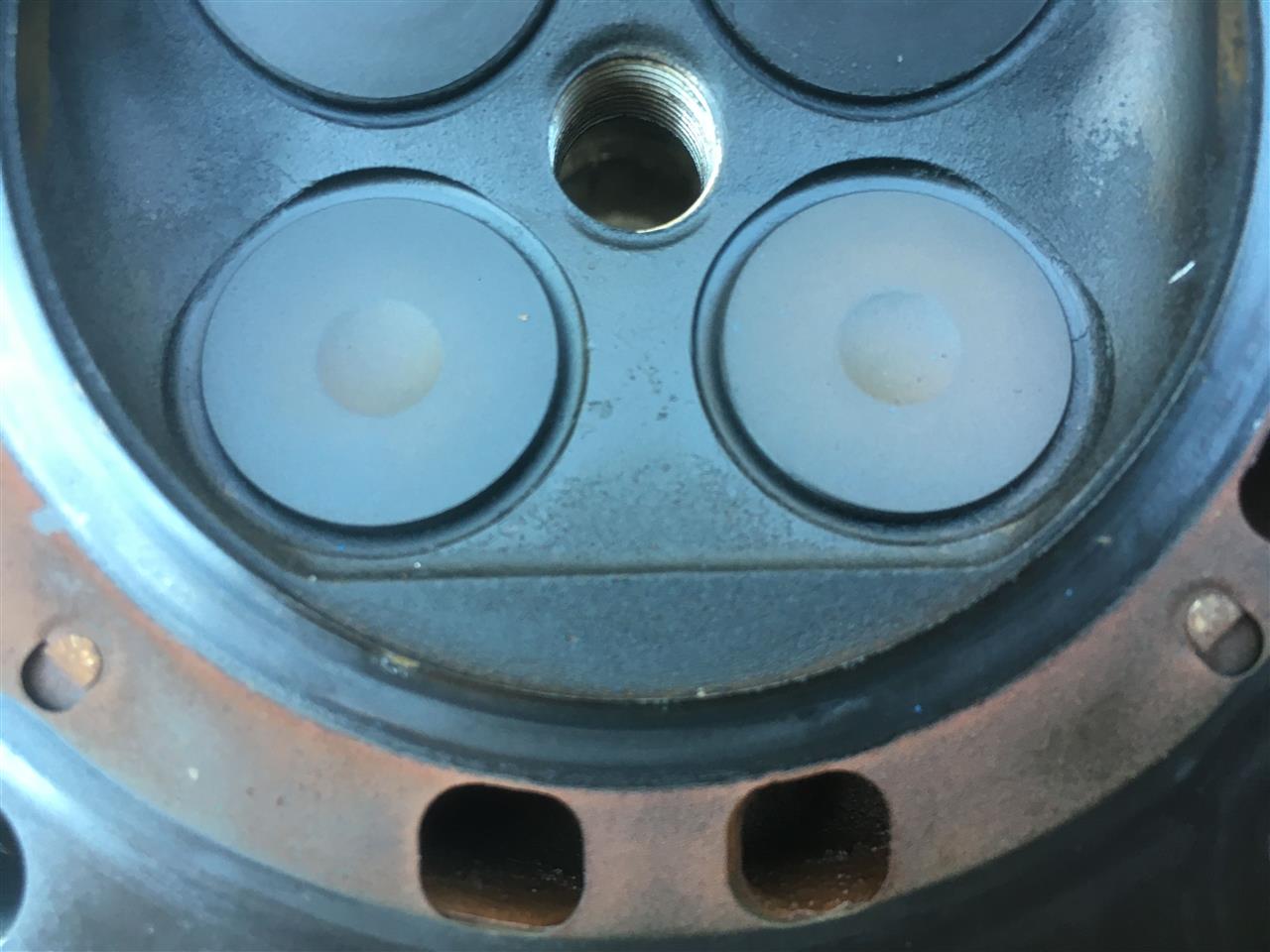

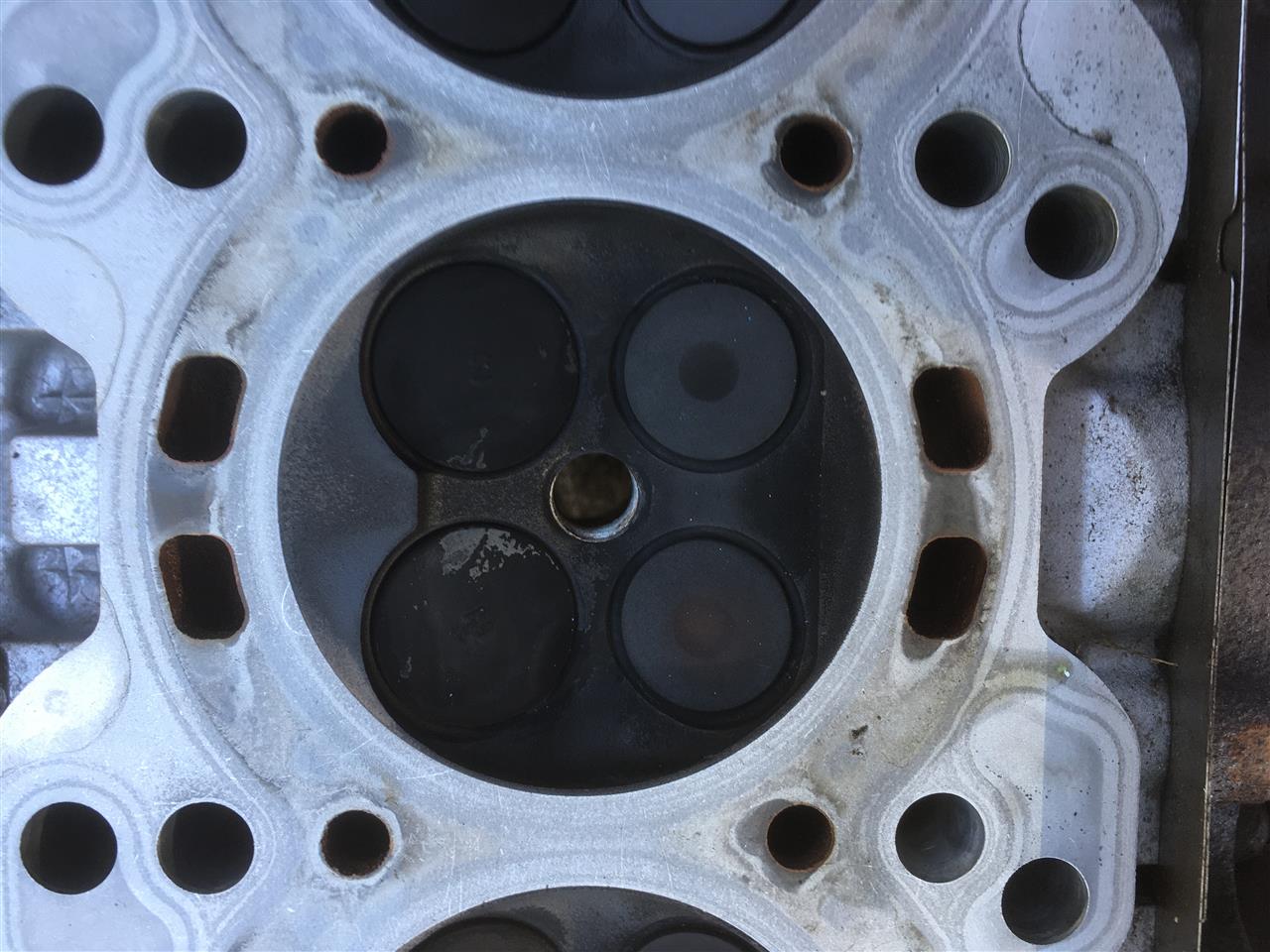

さて 燃焼室です



＃1


問題のあった#2





#3


ヘッドにダメージは無いと判断し 自家製の修正面研のみ施しました

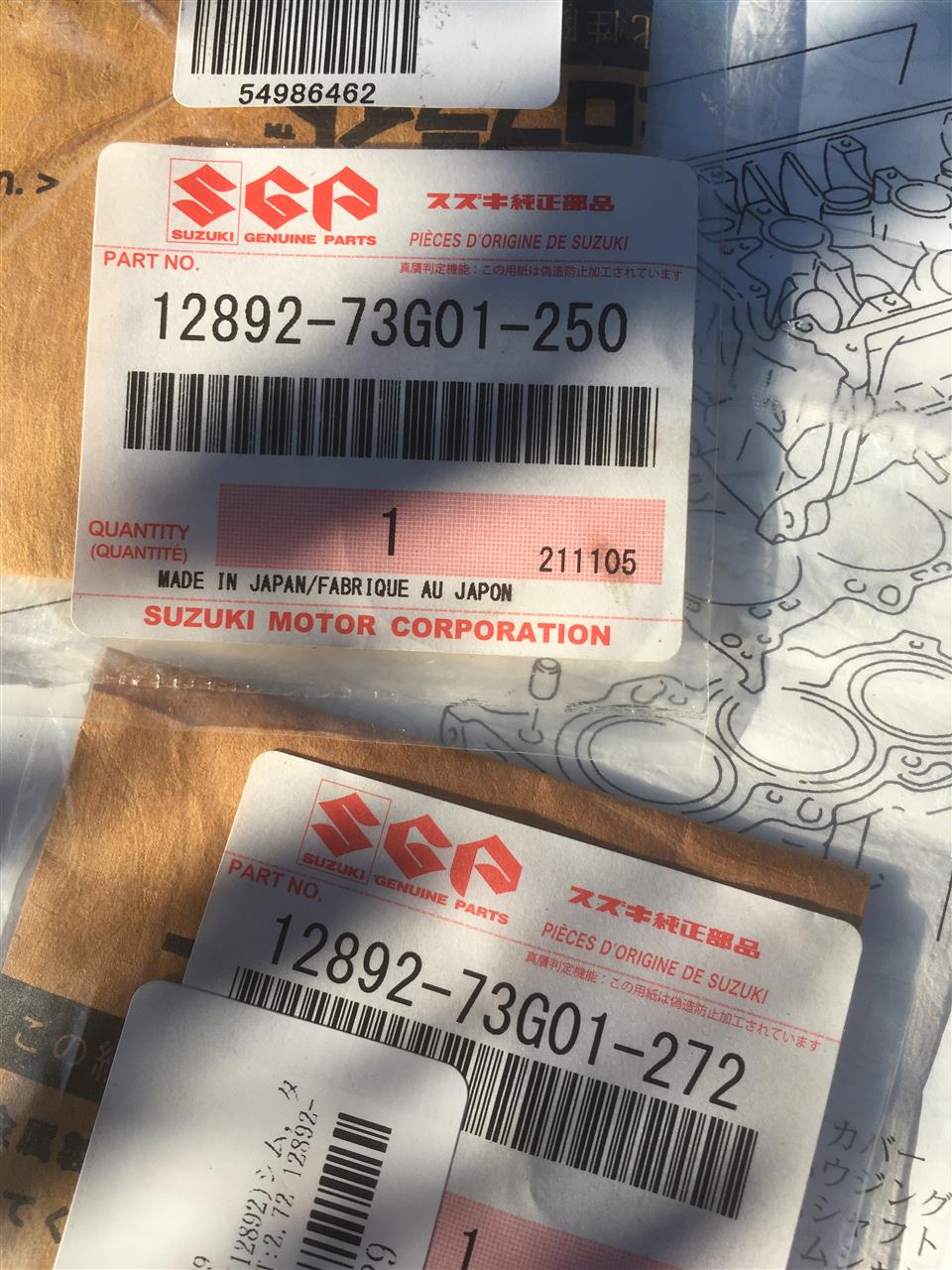

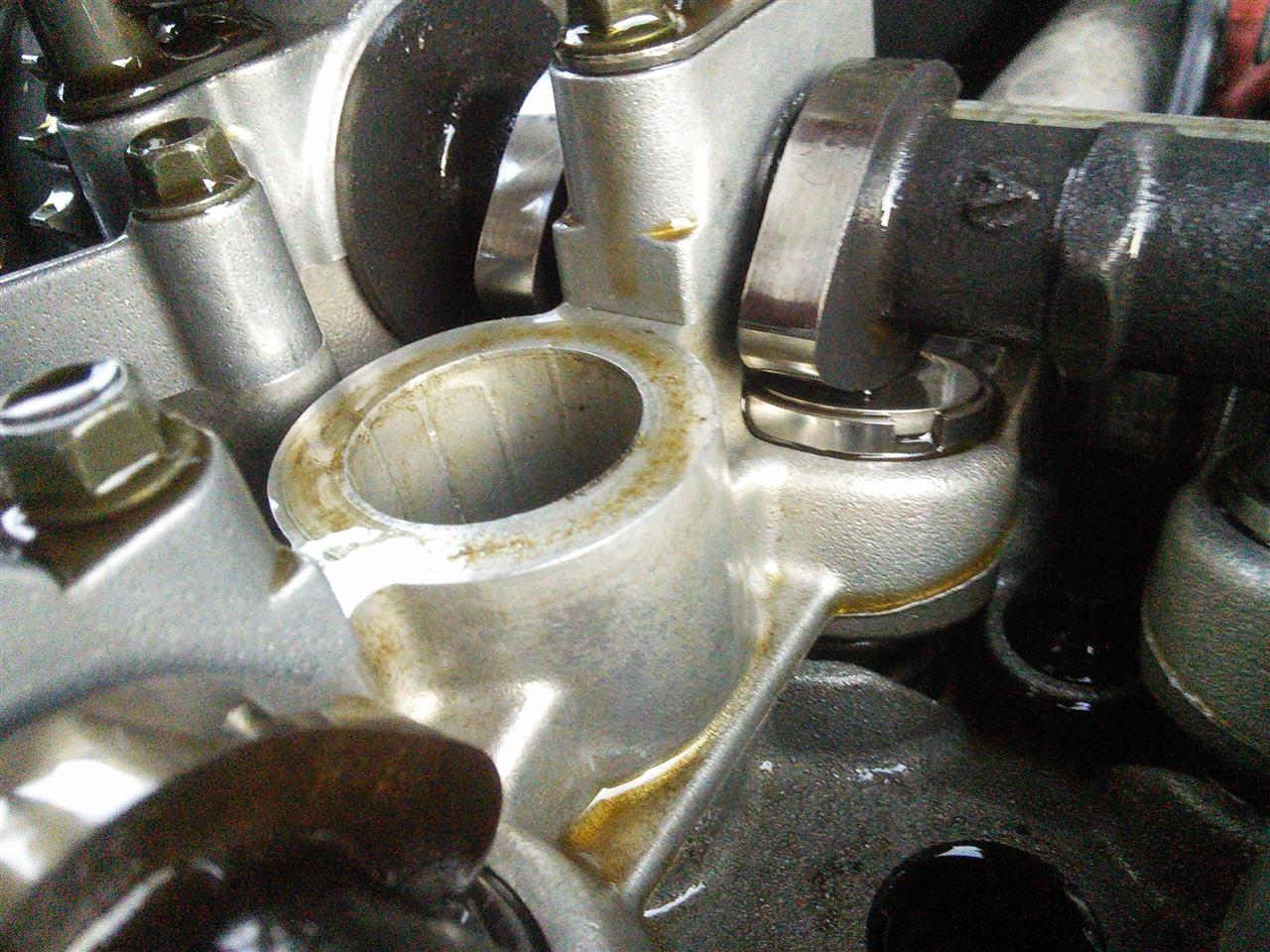

タペットクリアランスが広くなっていたところがありましたので タペットシムを取り寄せねばなりませんでしたわ

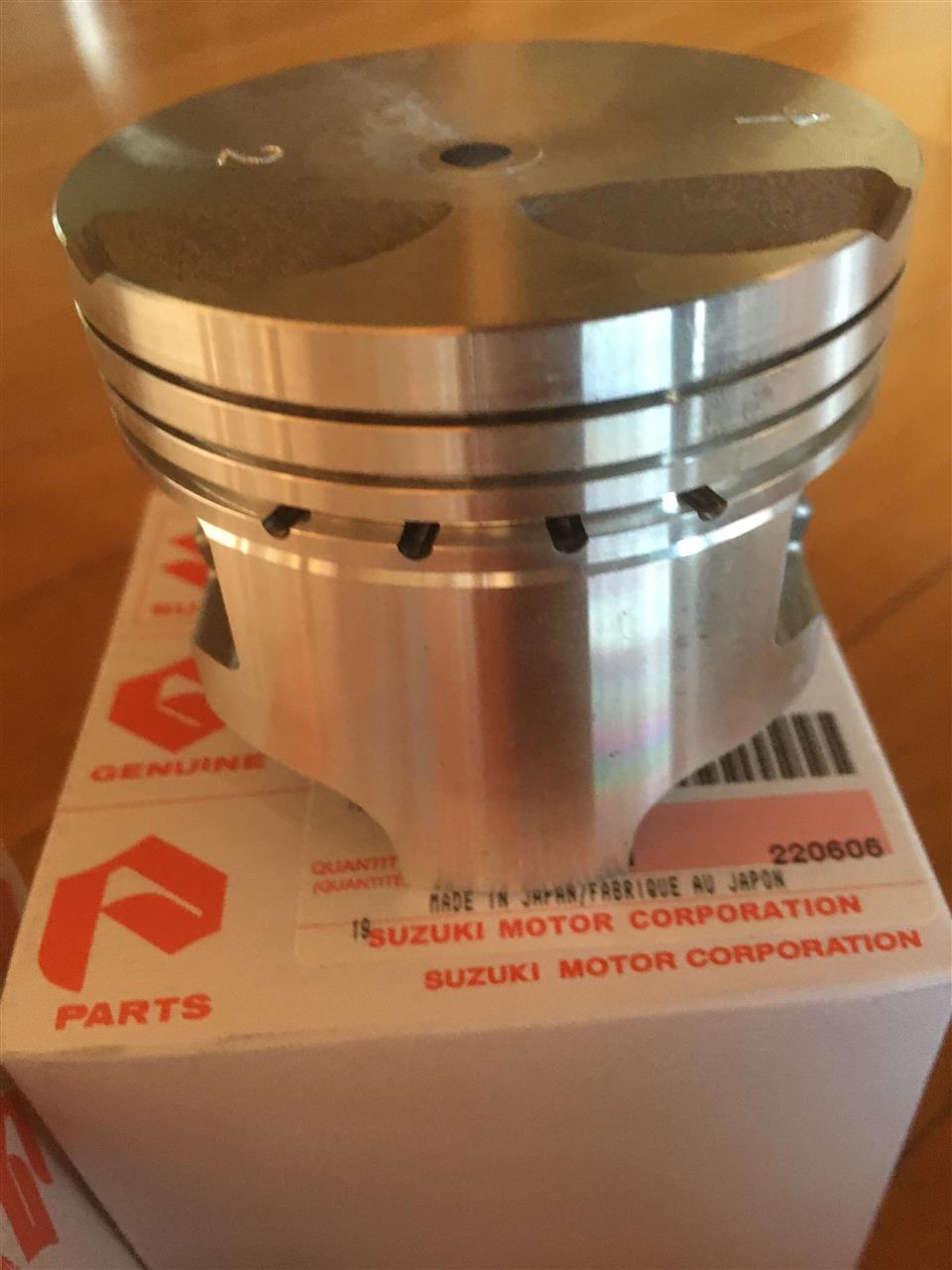

K6A 自然吸気用のピストンです


念のため ヘッドガスケットは新品に交換です

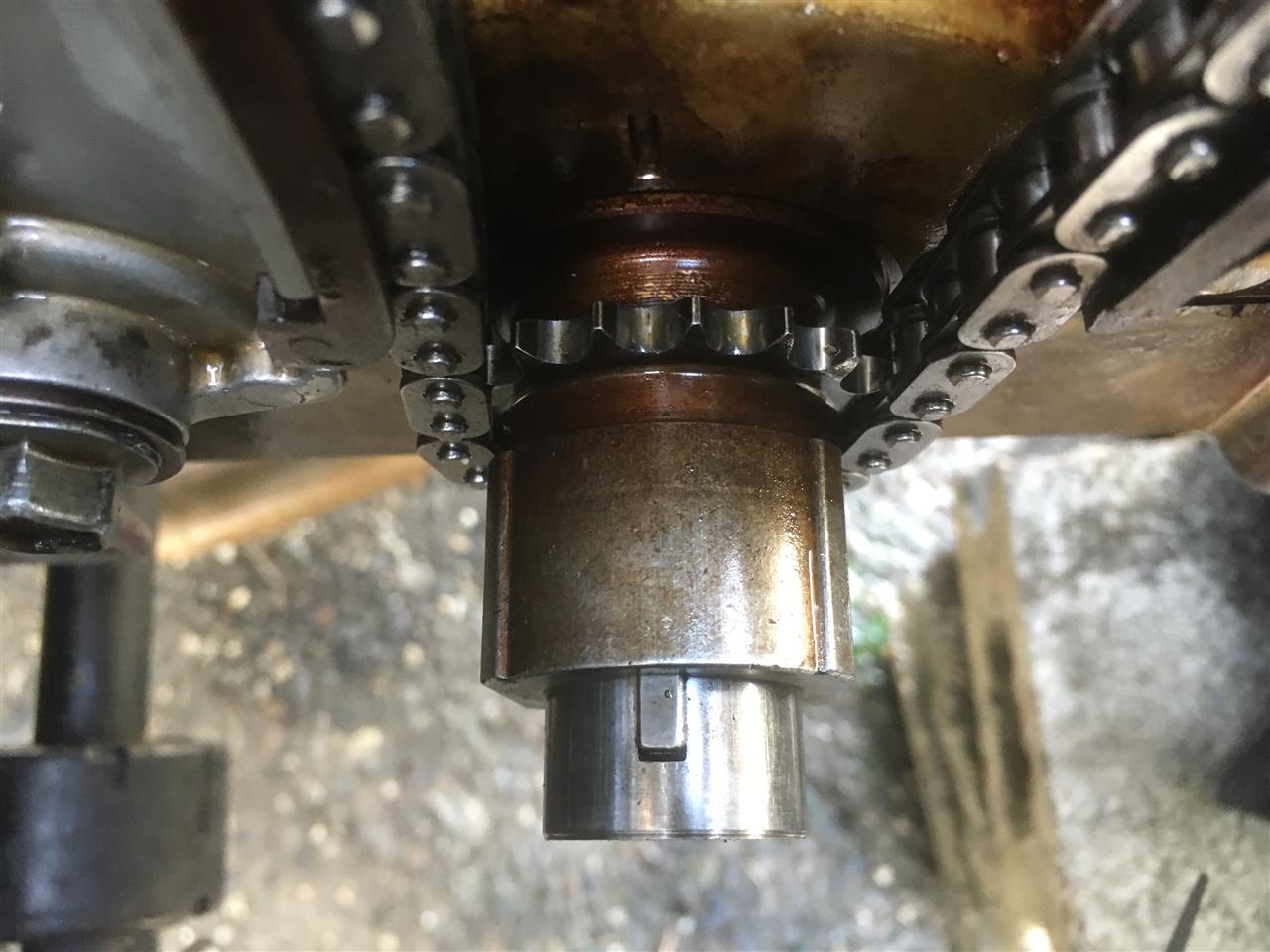

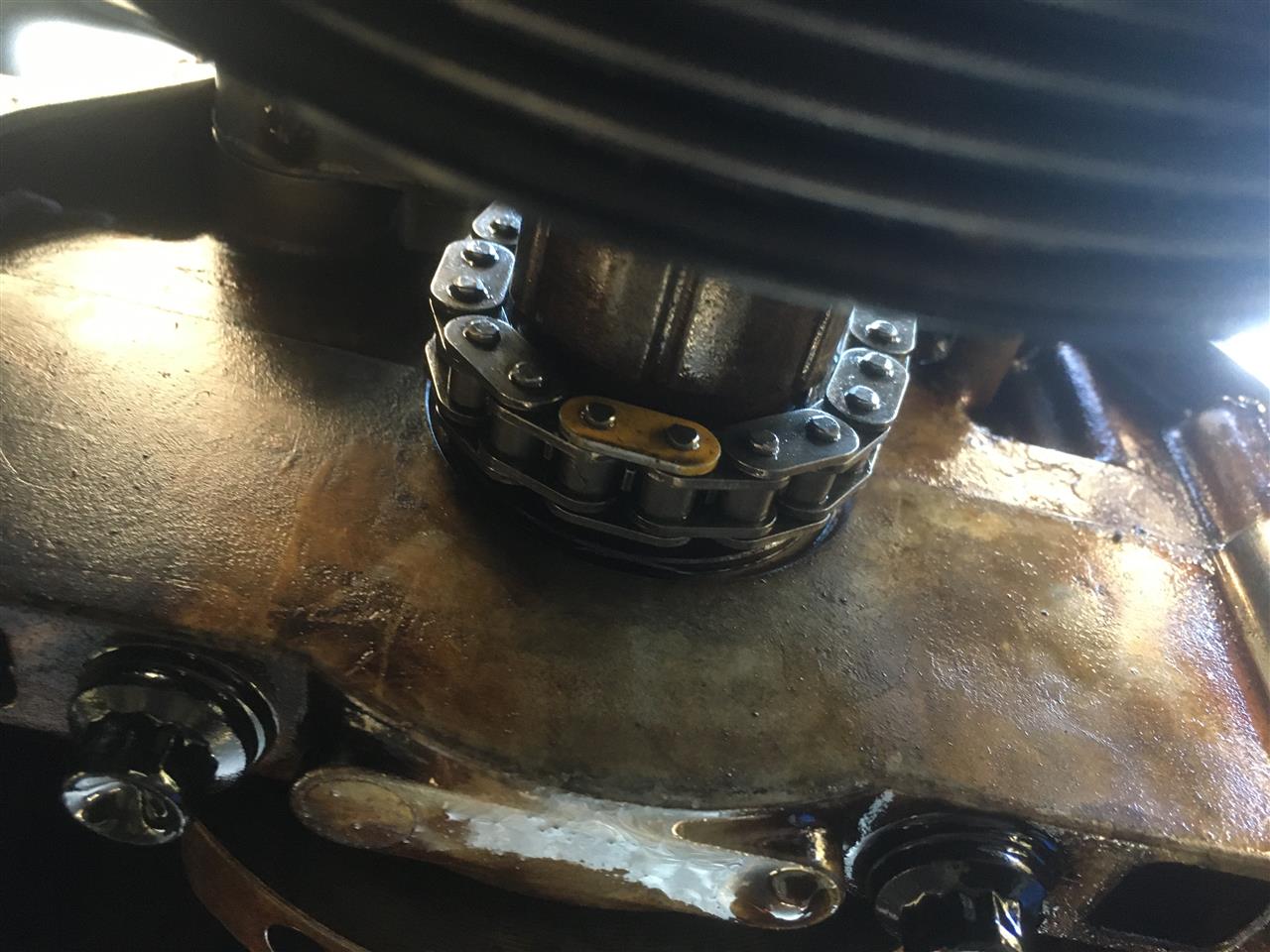

#1ピストンを上死点としてチェーンを取り付けます

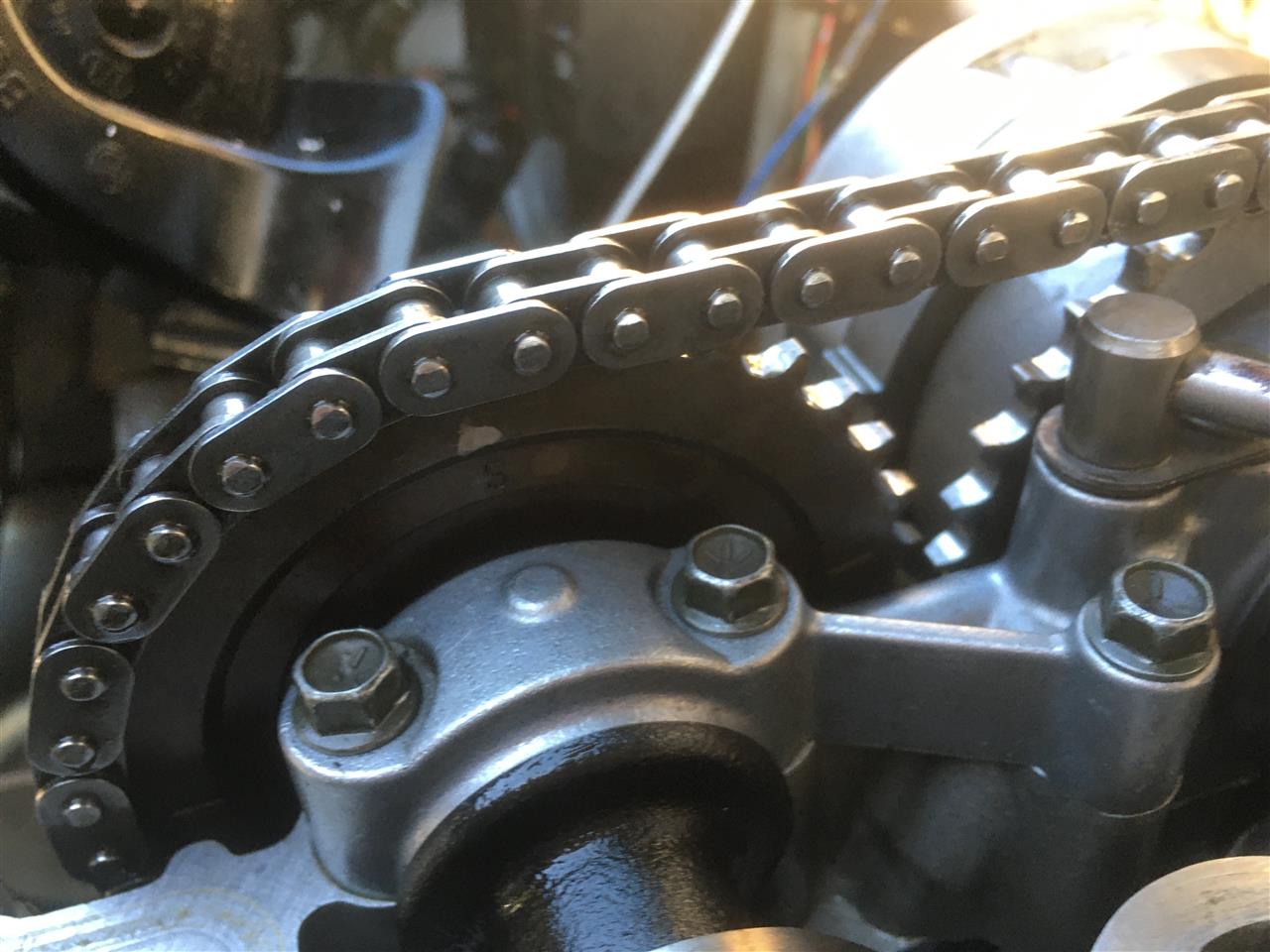

車載状態でもチェーン周りの組み付け出来ましたわ




今回のやらかしによるピストン交換 なかなかにお財布的な痛手となりました
時間としても土日を使って4日間
体力的なものが落ちていることを痛感した次第でございます

とりあえず エンジン直して1週間 おとなしく走っておりましてよ
