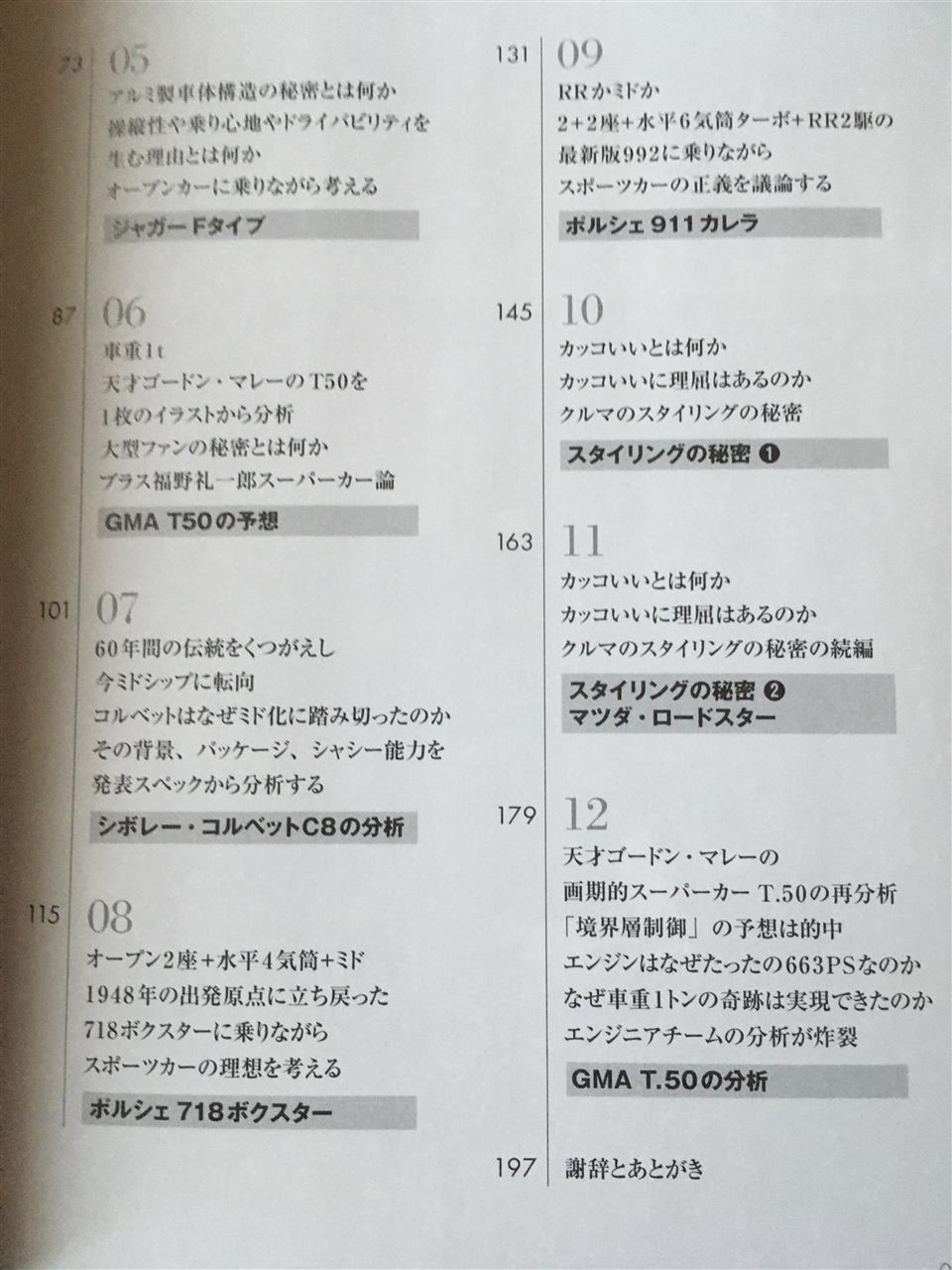

福野さんの新刊発売！ですわ









じっくりと読みますわ

みなさま　お姉様　ごきげんよう♪

表題の通り ☆始めてみました☆

【K6Aエンジンをミラーサイクル化：可変圧縮比】 オレの竜を見てくれ @ フランソワ様式（スタイル） 【VVT＋ターボ過給】

ミラバンのEF-VE+DETで味をしめたものですから
2つめのエンジンでの試行となりましてよ

２匹目のどじょう？ でありますわね


VVT（可変バルブタイミング機構）の本日のインテークカムの進角設定マップ

※単位：度
※最遅角度は約10度 値が大きくなるほど進角します
※VVTは内部を自家加工して進角角度を69度まで大きくしておりましてよ
※縦軸のエンジン負荷は吸気圧（単位はkPaで絶対圧です：大気圧＝約100kPa）


圧縮比に対して膨張比を大きくするミラーサイクル化は 「吸気カムをスプロケ1歯分遅らせる＋VVT＋NA用ピストン」の組み合わせで出来るのです☆


そして 空燃比の設定は ↓この時と一緒ですわ
【K6Aターボ】 燃焼室 & ピストントップを確認@空燃比16.5 & 過給圧1.5キロ で通勤した結果☆ でしてよ【プチリーンバーン＆過給】

はい 燃費狙いのストイキ＆リーンです


小一時間程走りまして VE（充填率）マップを自動学習させた結果

※”本日の学習結果”を”GWでイジる前のHN22Sターボのノーマルエンジンで学習させた結果”で割ってみました
100％を越えているところはエンジンが空気が多く吸い込めていると云うことになりますね


ええ
良いところもあれば ワルいところもある


そうそう 走ってみた感想としては

VVT化して良かった♪ なのです

クルマが軽い感じ しましてよ

また 楽しめますわ☆

☆ 付録： Motor-Fan TECH. より☆
ミラーサイクルとアトキンソンサイクル。早閉じ遅閉じそれぞれ何が違うか。［内燃機関超基礎講座］
効果は同じ？ 違いは呼び名だけ？ ではないアトキンソンサイクルとミラーサイクル トヨタはアトキンソン、マツダはミラー

みなさま　お姉様　ごきげんよう♪



上方の緑の線が吸気カムの位置を確認するための信号となりましてよ
下方の水色の線が点火するためのトリガー信号：クランク角度の信号ですわ

この緑の線をフルコンたるメガスクに認識出来るようにするのに1週間掛かってしまいましたのでしてよ

メガスクにはK6A用の点火トリガーの設定がナッシング！です

そして公式のサポートフォーラムに質問を投げかけても
"ノー サポート" という仕打ちが待っておる次第でございます
Megasquirt Support Forum (MSEXTRA)

なので 点火トリガーの設定が無いエンジンに関しては ファームウエアを改造して対応しなければならないというわけなのですね

で 基にしたファームウエアの中にこれまた罠が仕込んでありまして・・・

if (ram_window.pg24.vvt_opt1 & 0x03) {
flagbyte5 |= FLAGBYTE5_CAM; /* With VVT */
}

この太字の部分を消すということに気づくのに日数が掛かってしまったのですね


しかし これでトリガー設定に関しての理解が深まったということで

ですわ

みなさま　お姉様　ごきげんよう♪

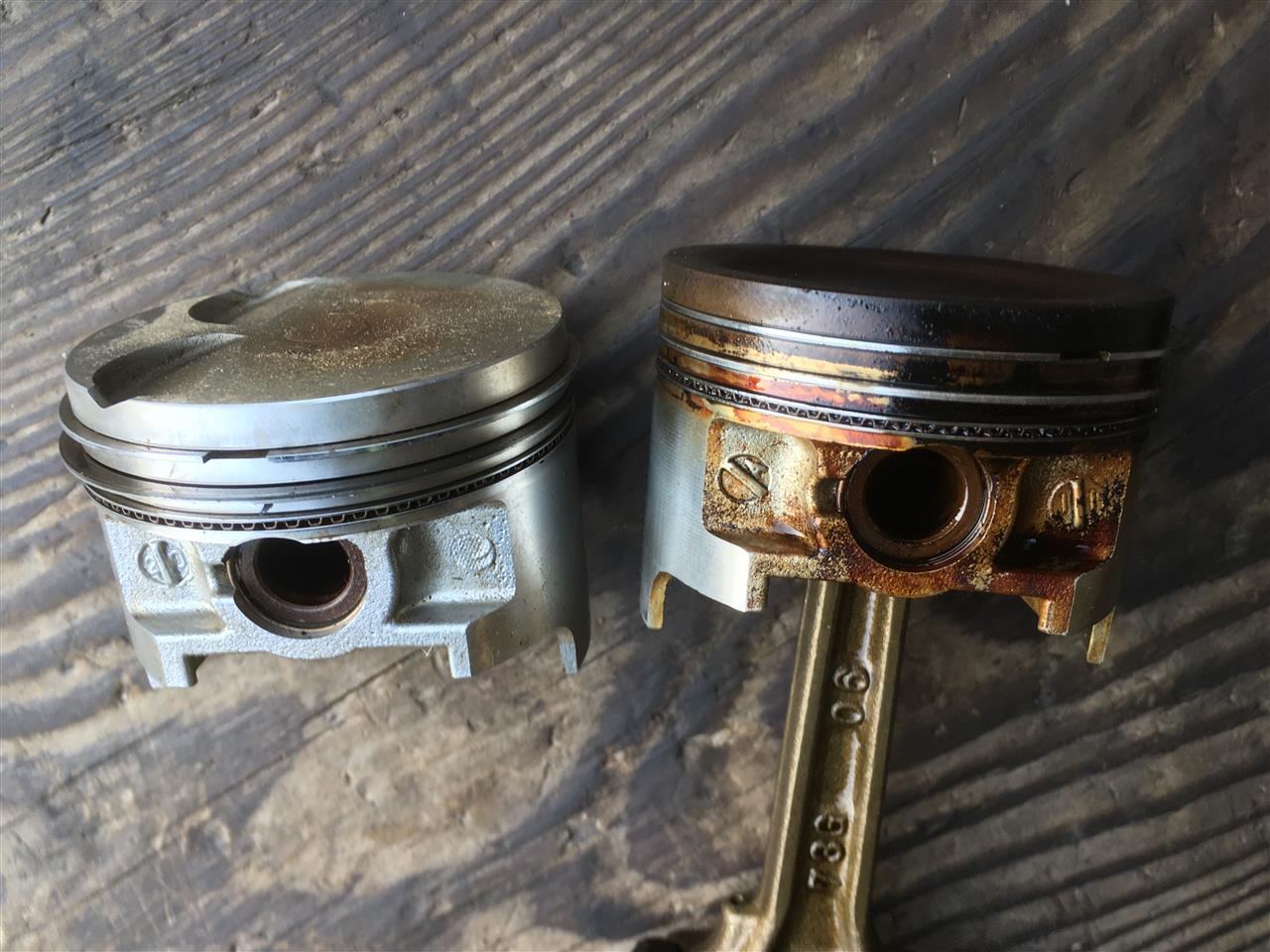

ピストンです

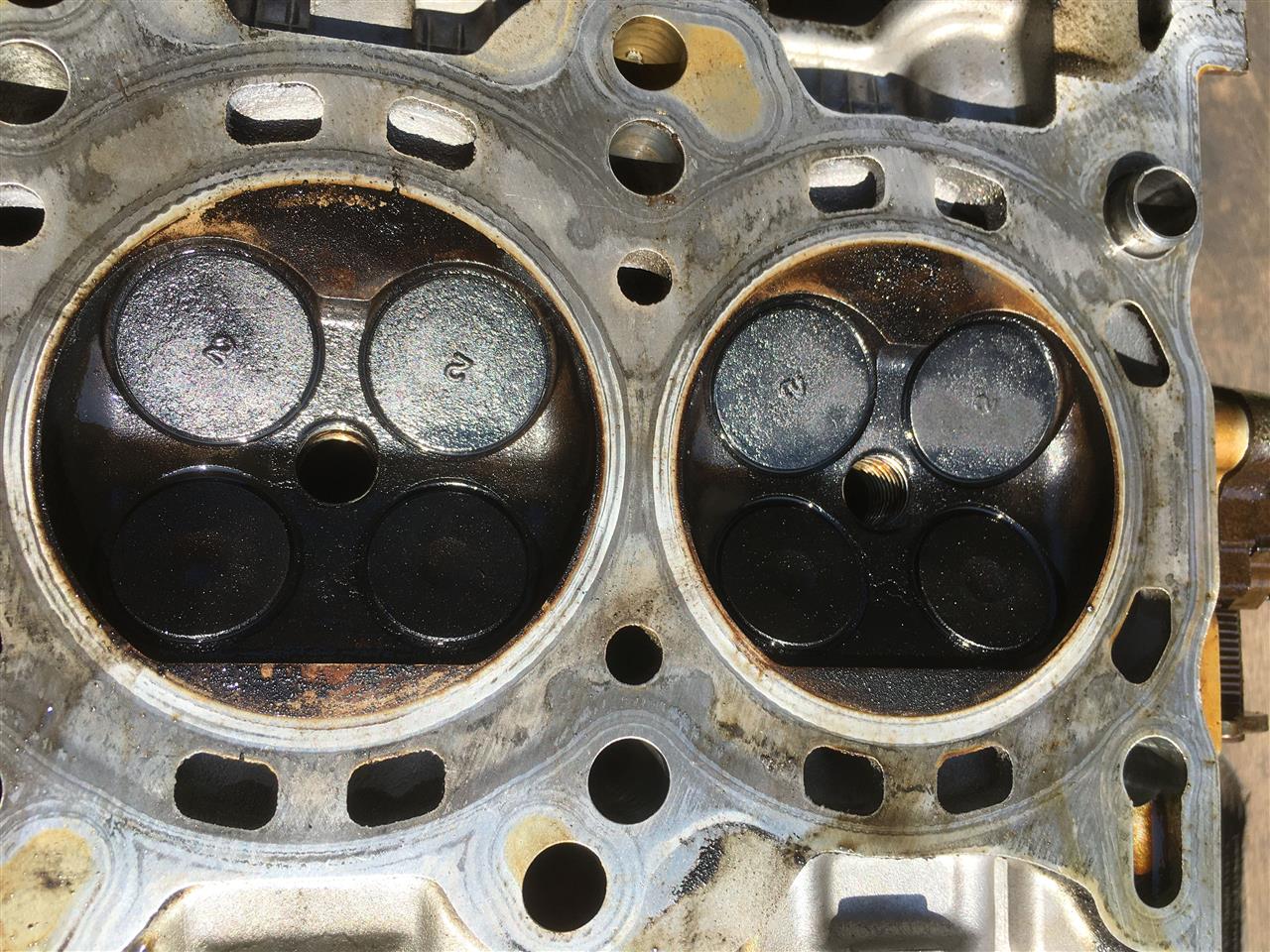

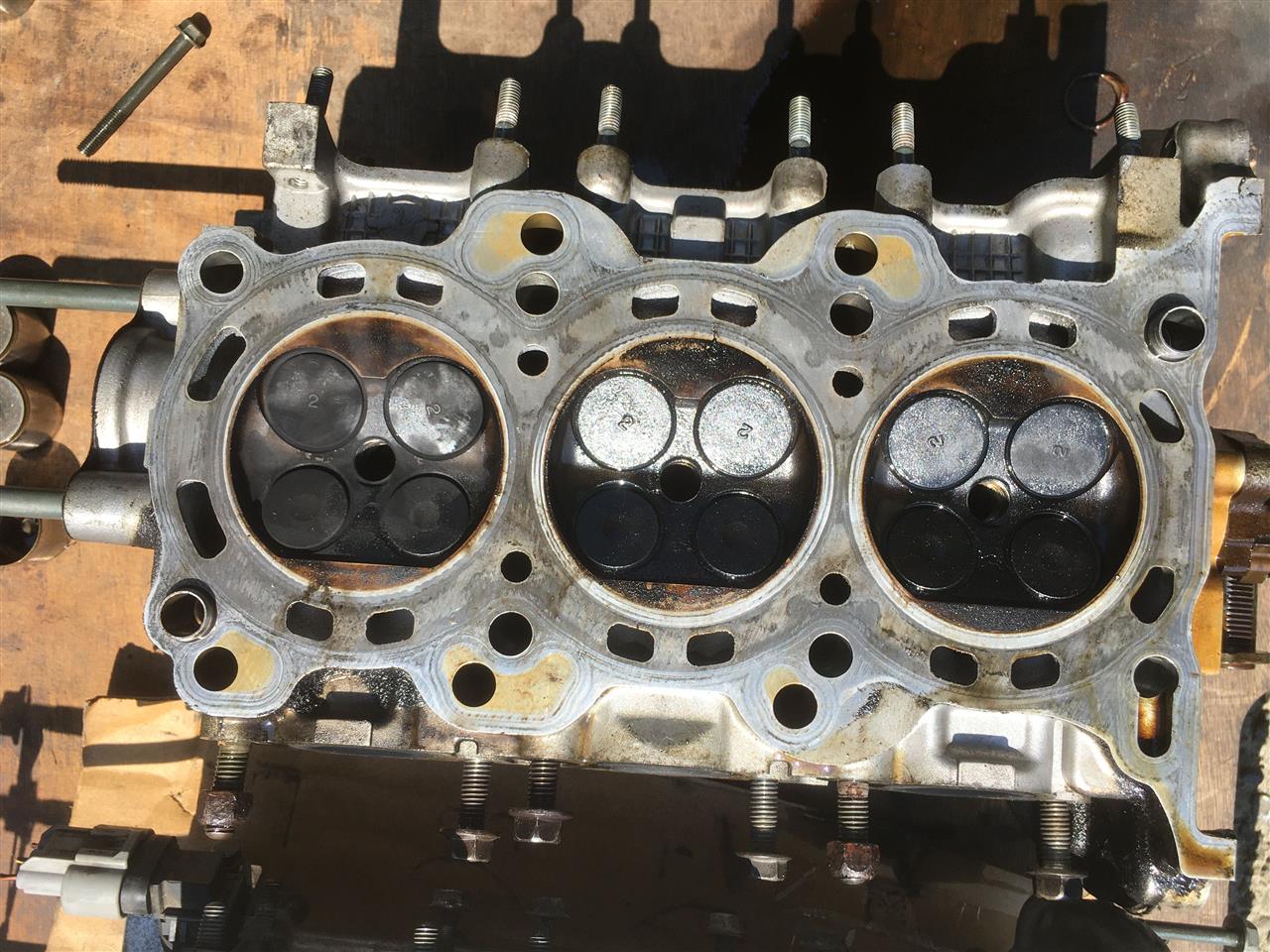

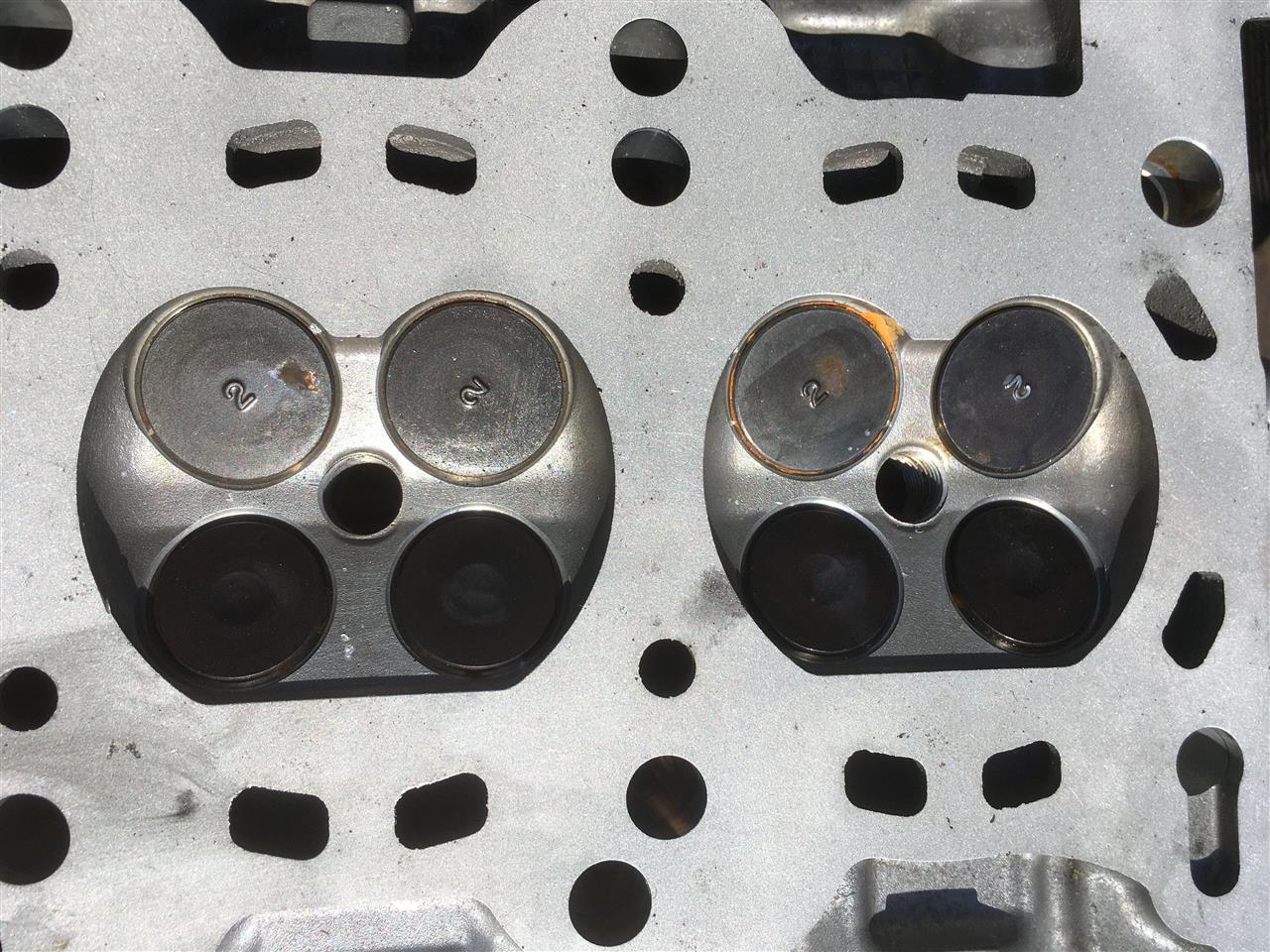

シリンダーヘッド・燃焼室側です
（カーボンが付着しているほうがターボ用でしてよ）

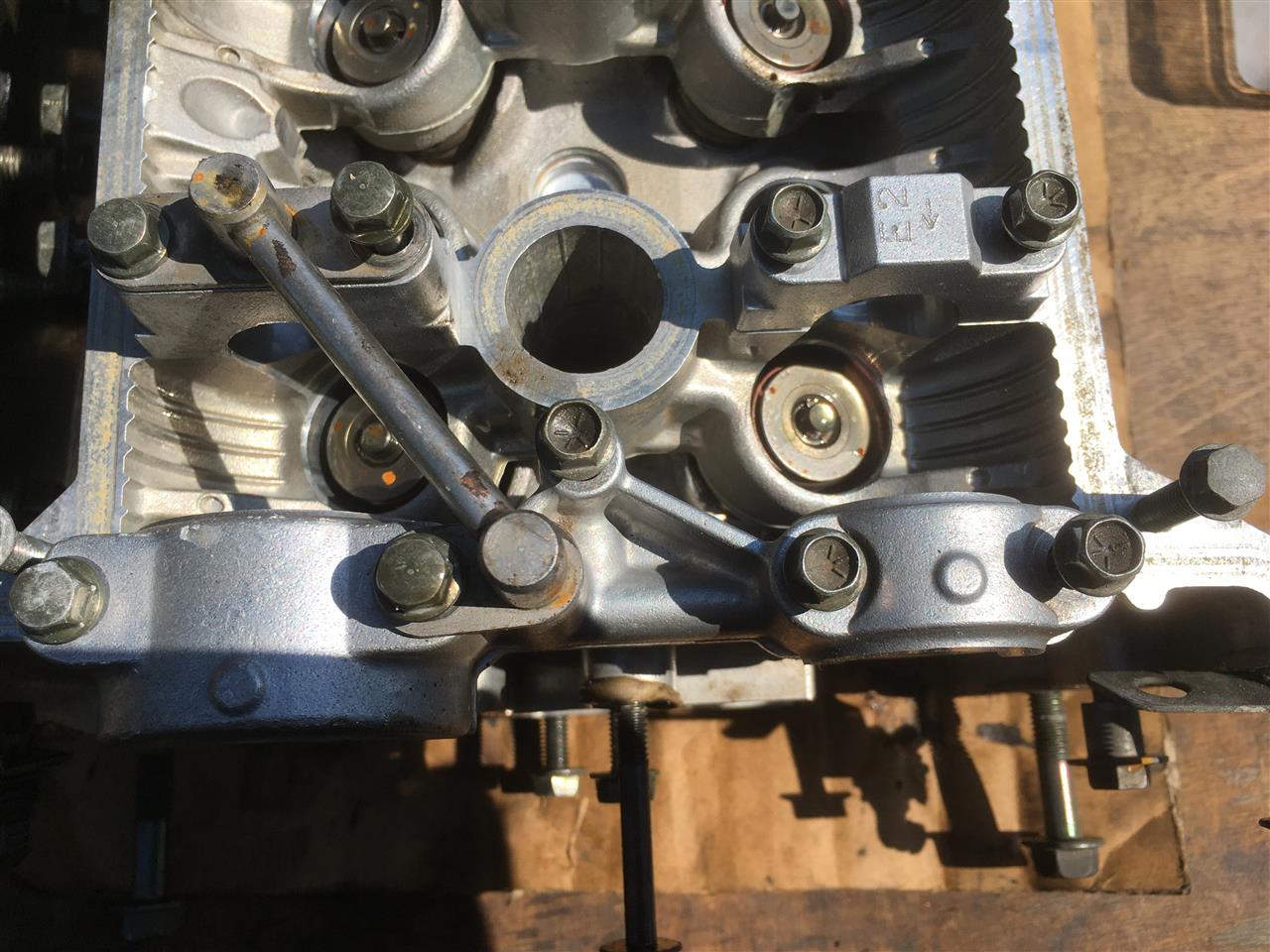

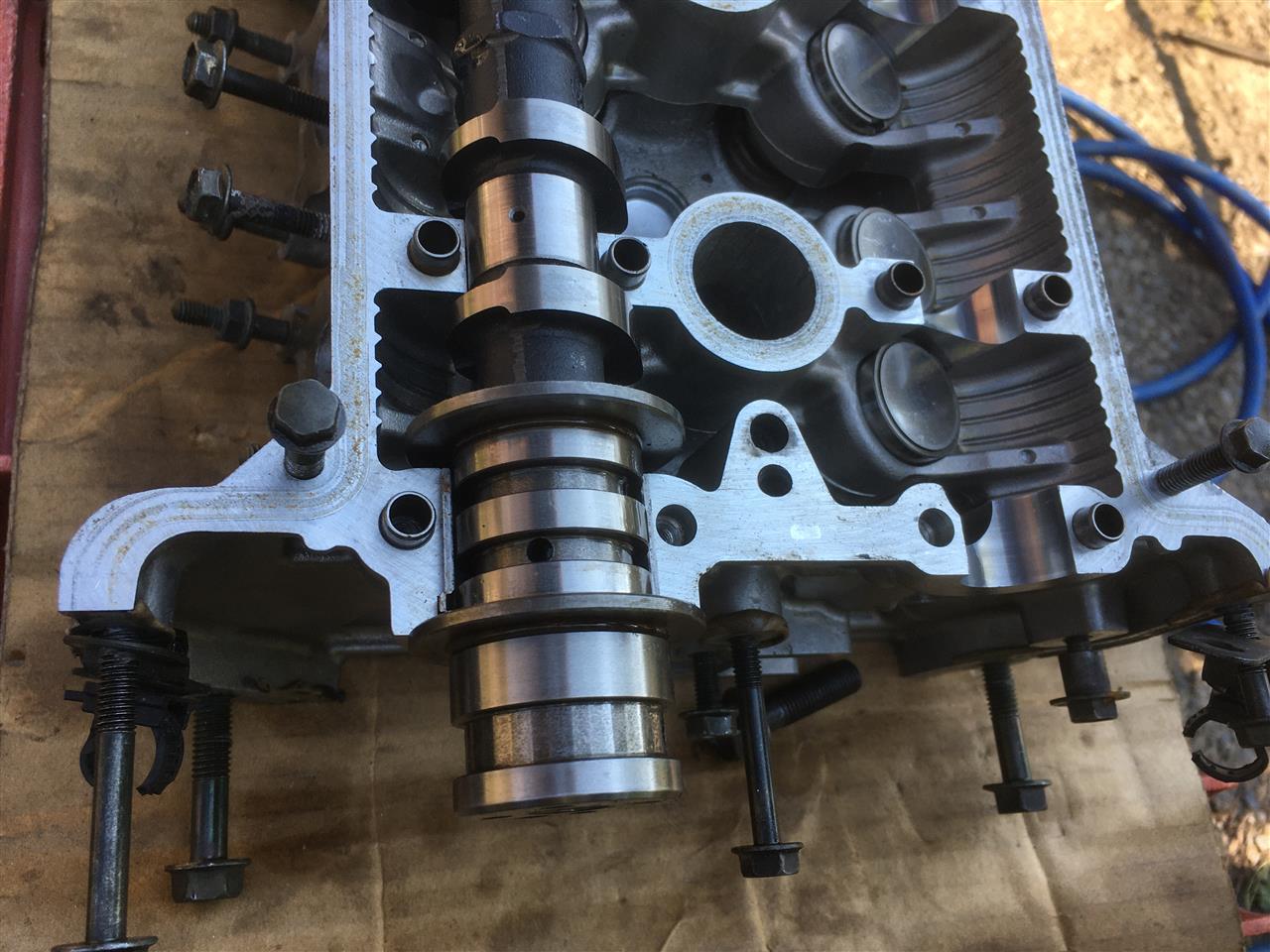

シリンダーヘッド・カム側です
ターボ用










NA VVT用








ターボ用とNA VVT用

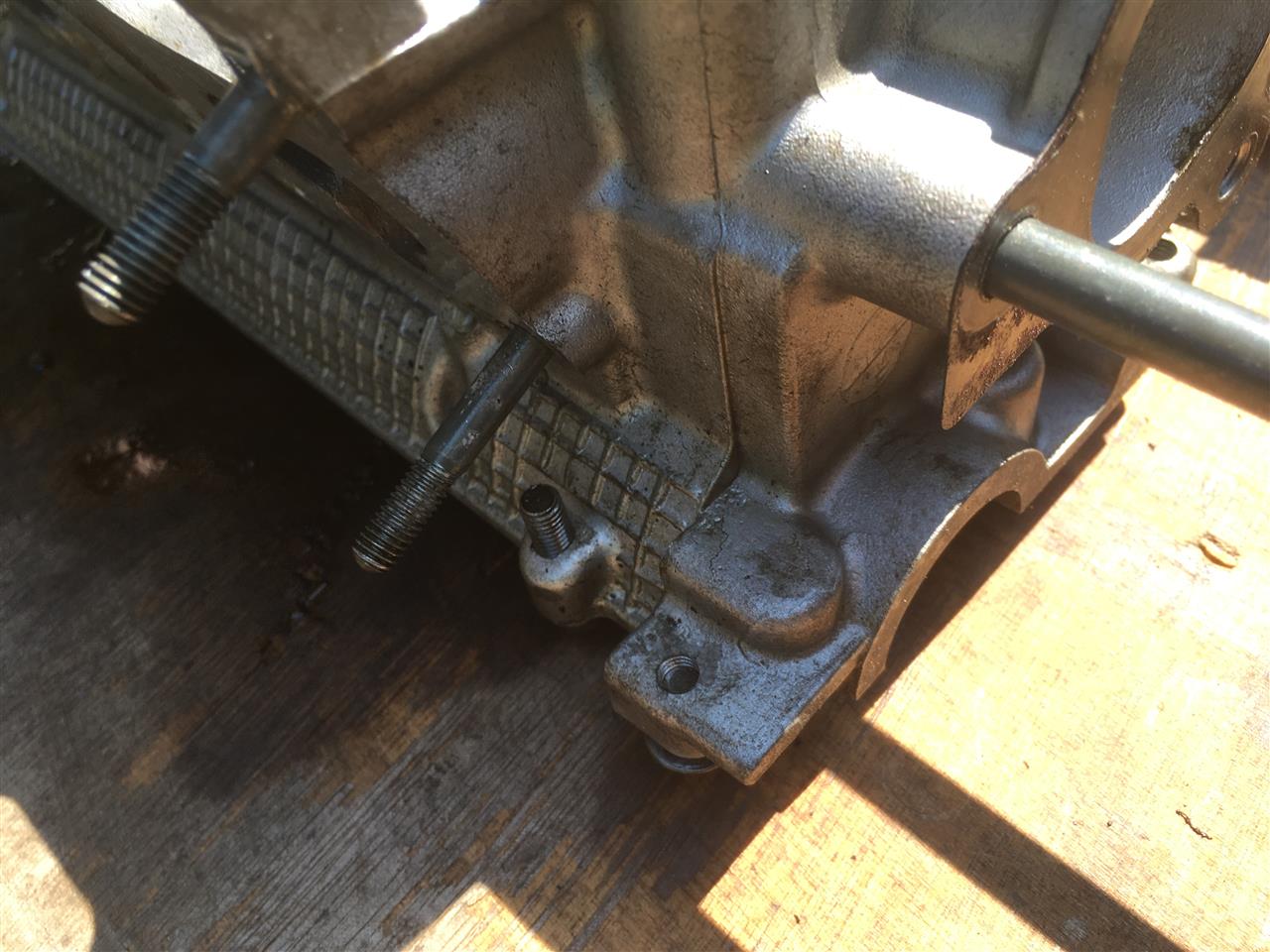

シリンダーヘッドのVVT駆動に関係するところ

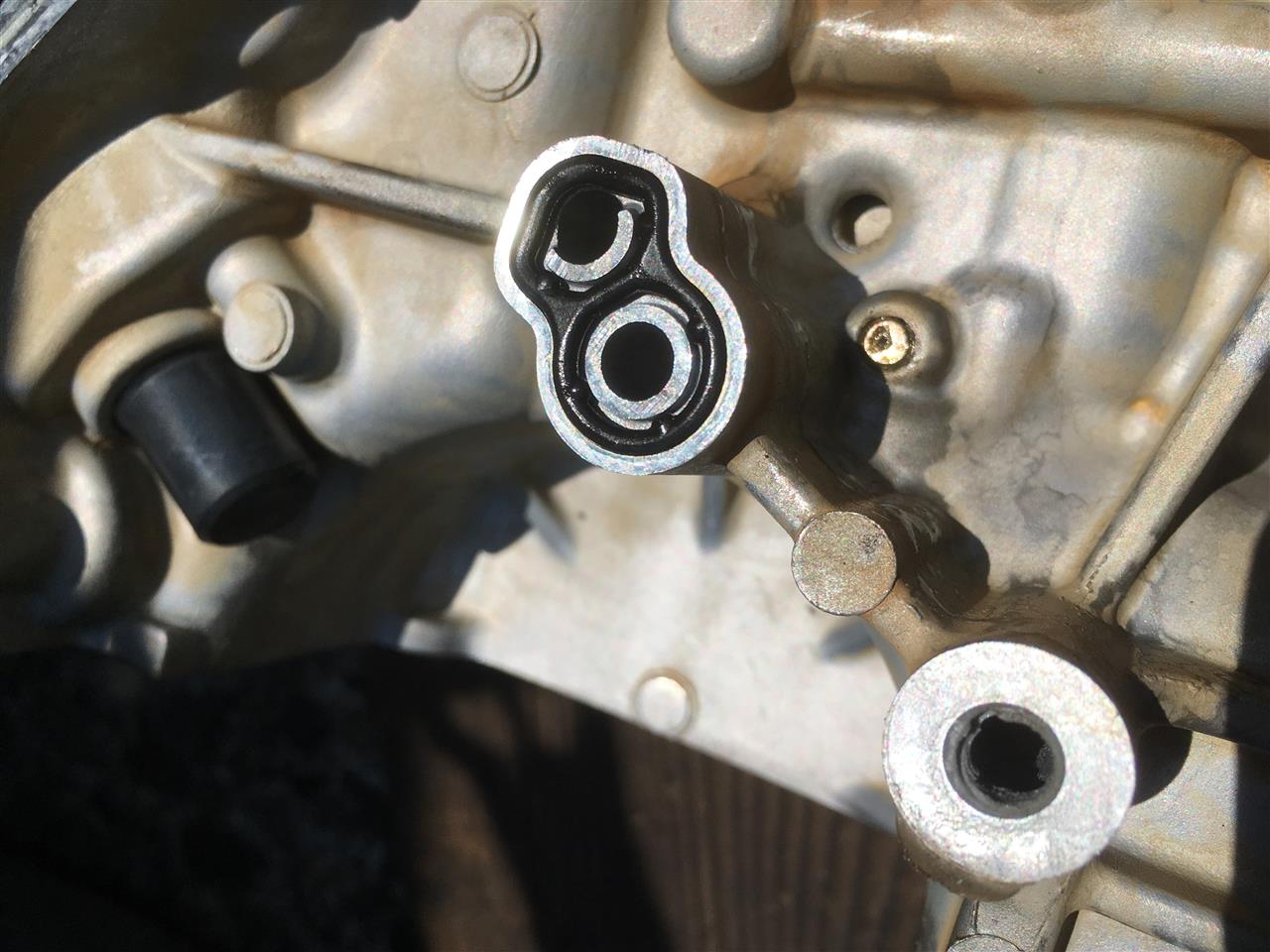

VVT駆動用のオイル通路


インテーク側カムの1番目のジャーナルの滑り軸受けにメタル有り

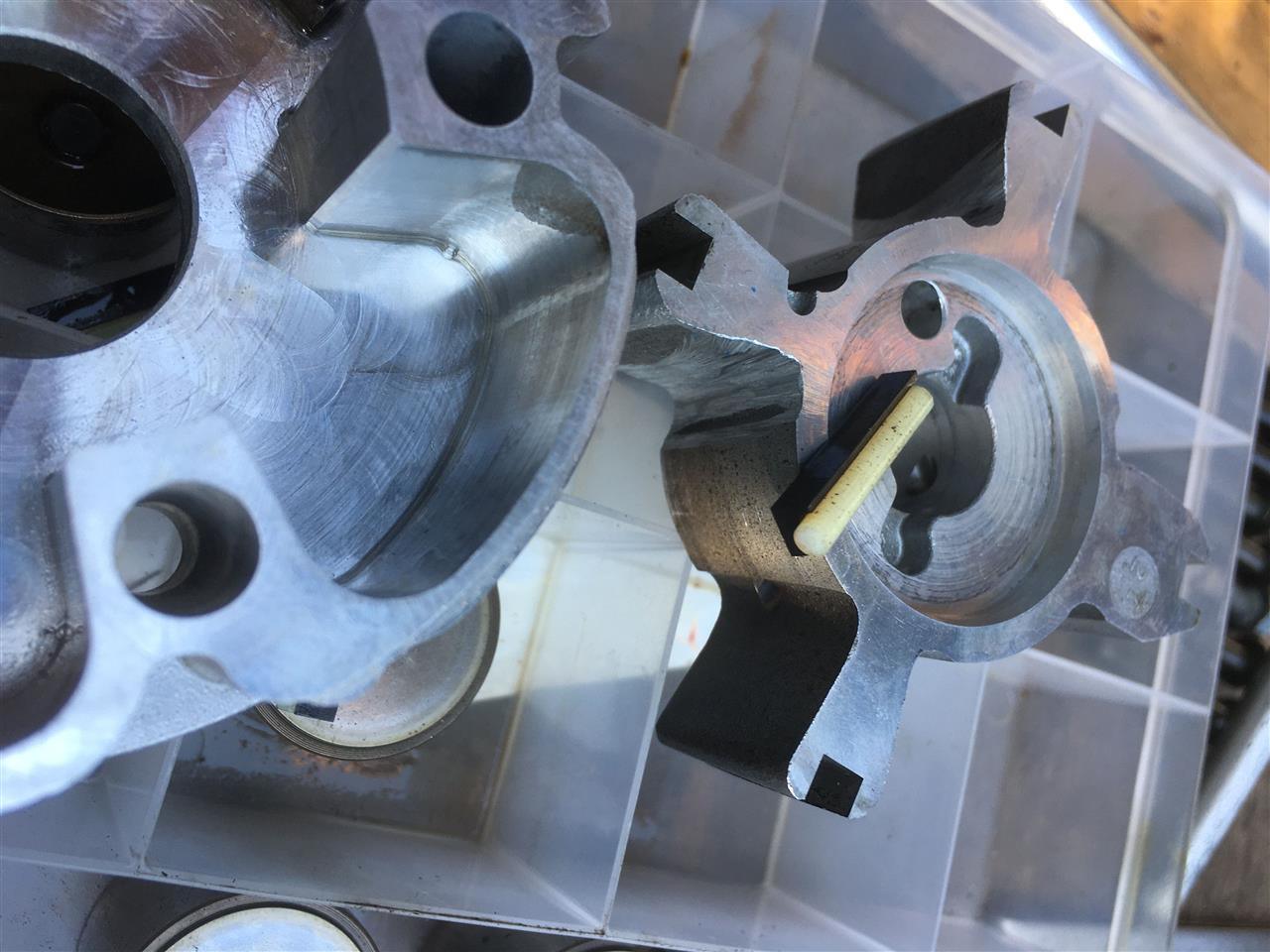

吸気カムの角度を検知するためのHALセンサー




※ターボ用ヘッドには上記のHALセンサー取り付け部は存在しません

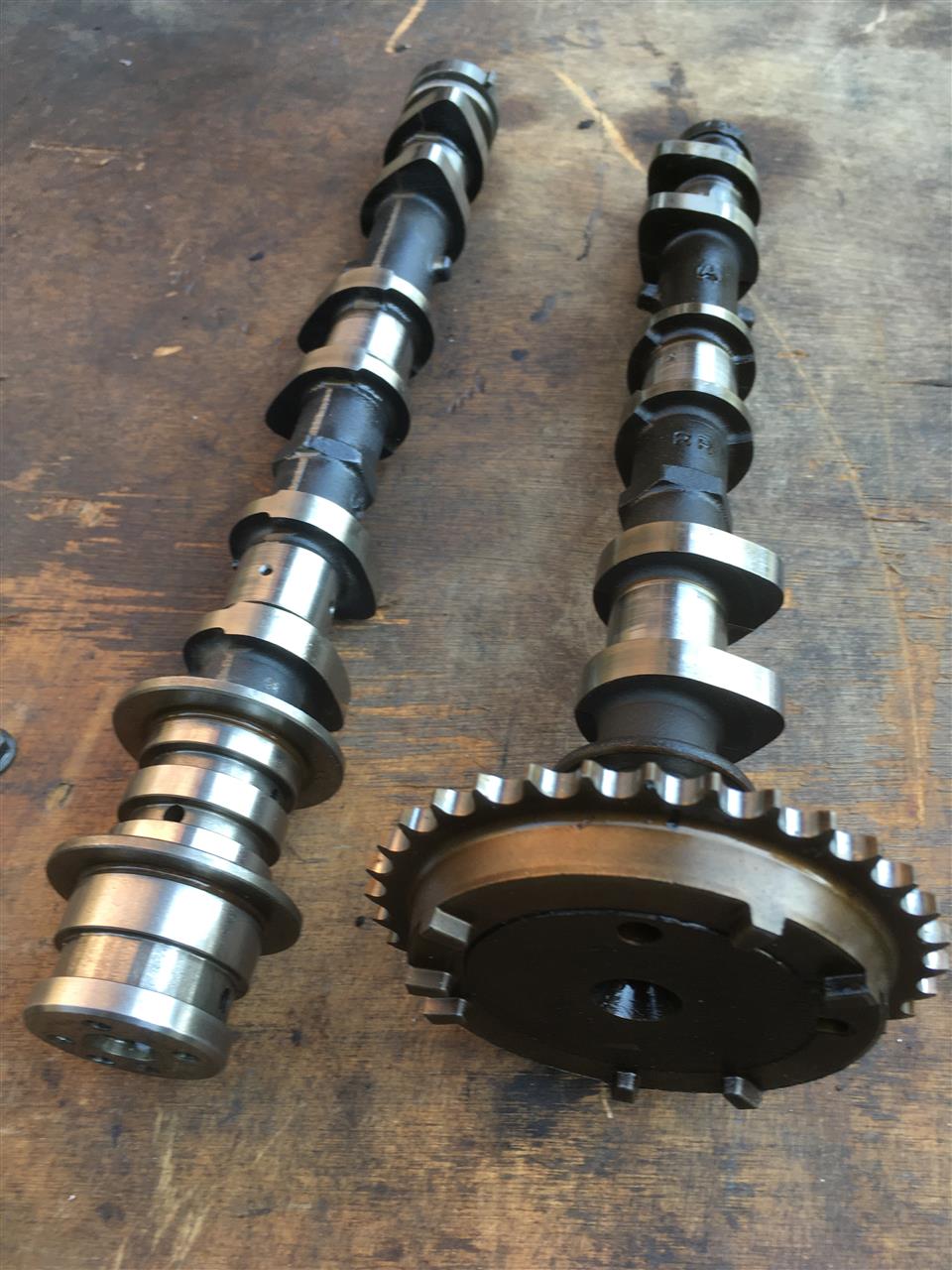

VVTユニット












フロントカバー 左：NA VVT用 右：ターボ用


ターボ用




NA VVT用

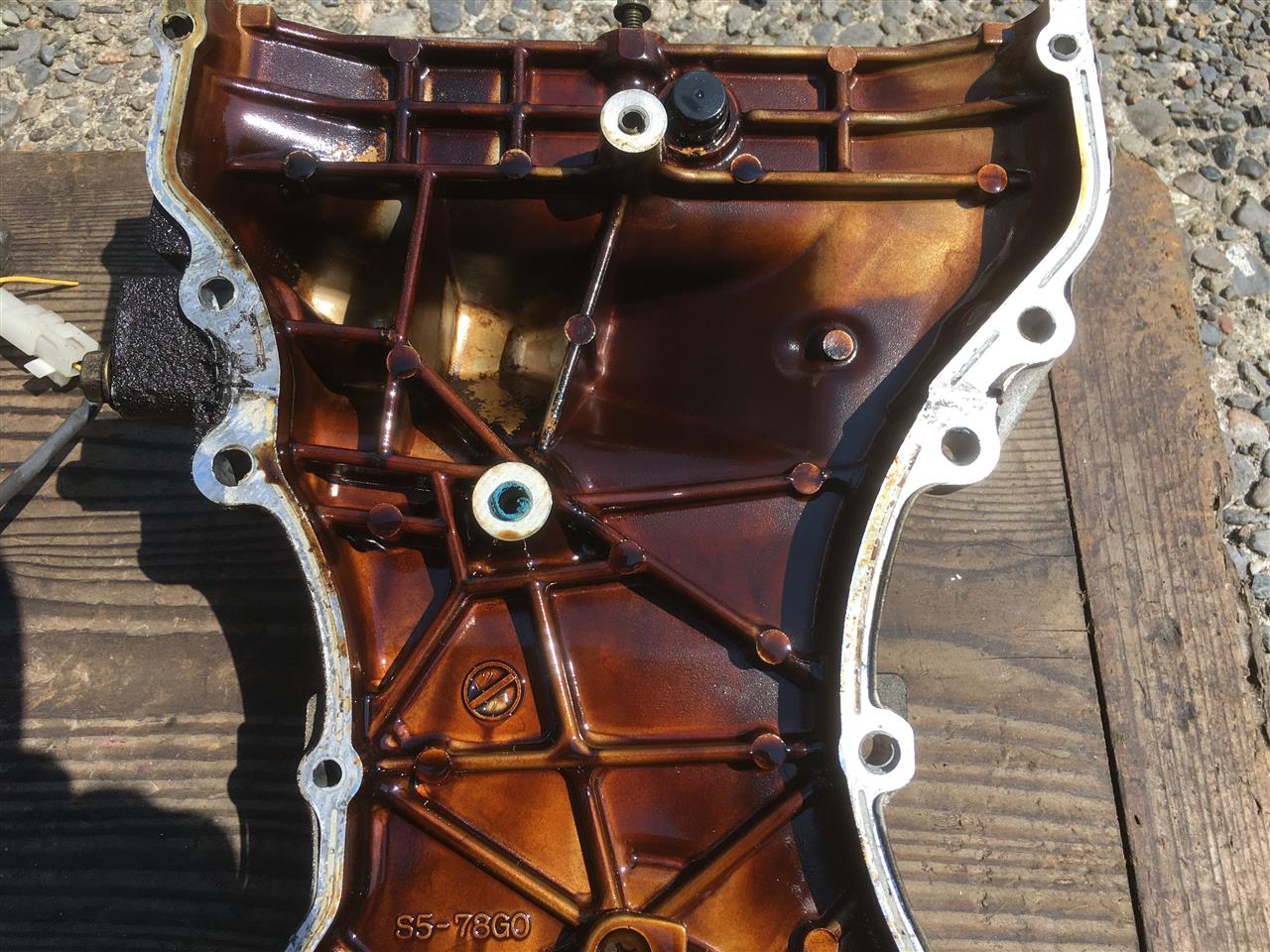

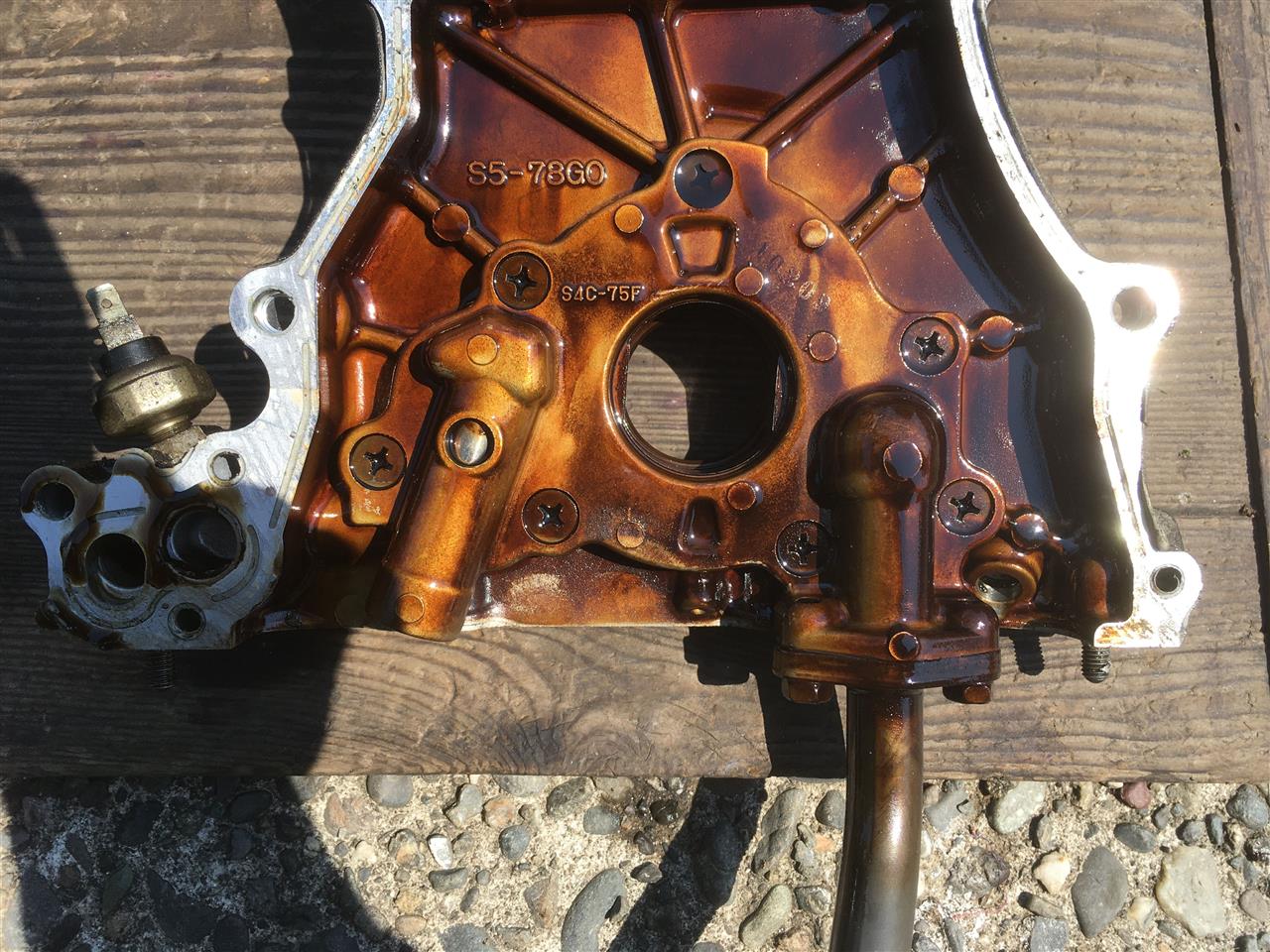

フロントカバー裏のVVT駆動用オイル通路


左側のパイプがVVT駆動用オイルを供給





このような感じとなります



ちなみにK6Aエンジンはフロントカバーを取り外すには
オイルパンを剥がさないといけませんのよ
