みなさま　お姉様　ごきげんよう♪

メガスクにはVE（volumetric efficiency：体積効率）マップを４枚作ることが出来ますわ
ということでありまして 詳細は↓前回のアレを見てくださいまし

【フルコン】 テーブル切り替え機能を使ってアイドル専用VEマップと走行用VEマップを分ける 【メガスク】

ミラバンで使っていた時のテーブル切り替えは「TPS：スロットルポジションセンサーの開度」を条件として使っておったのでありますが 今回は「アイドリングがClose-Loopモードに入ったらVEマップを切り替え」としてみた次第でございます

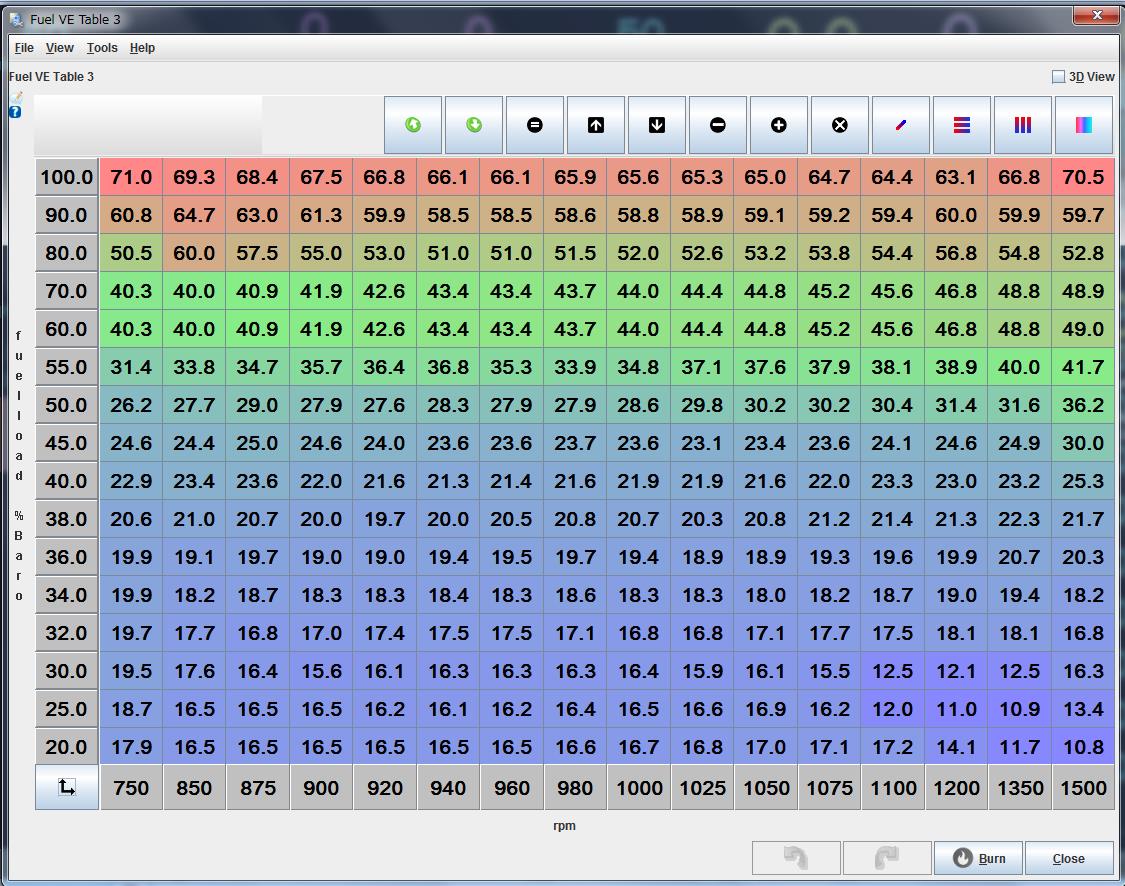

↓これが「アイドリングがClose-Loopモード」の時に読むVEマップとなりましてよ


さて 下ごしらえはこのような感じでございます


「アイドリングがClose-Loopモード」の時の Status codes は "Status2 = 128"でしてよ
【フルコン】 MegaSquirt3 通称 MS3 動作状況を知らせてくれるStatus codesなど【メガスク】

"Status2 = 128" をループ条件に設定するわけですわ
【フルコン】 小技@ループ条件（仮想スイッチ）を用いて点火時期マップを切り替え☆してみましたわ【メガスク】



このように設定しておけば ふたつのVEマップが切り替わってくれるのです
☆走行時＆信号待ち停止直後：VE1マップ
☆アイドリング：VE3マップ

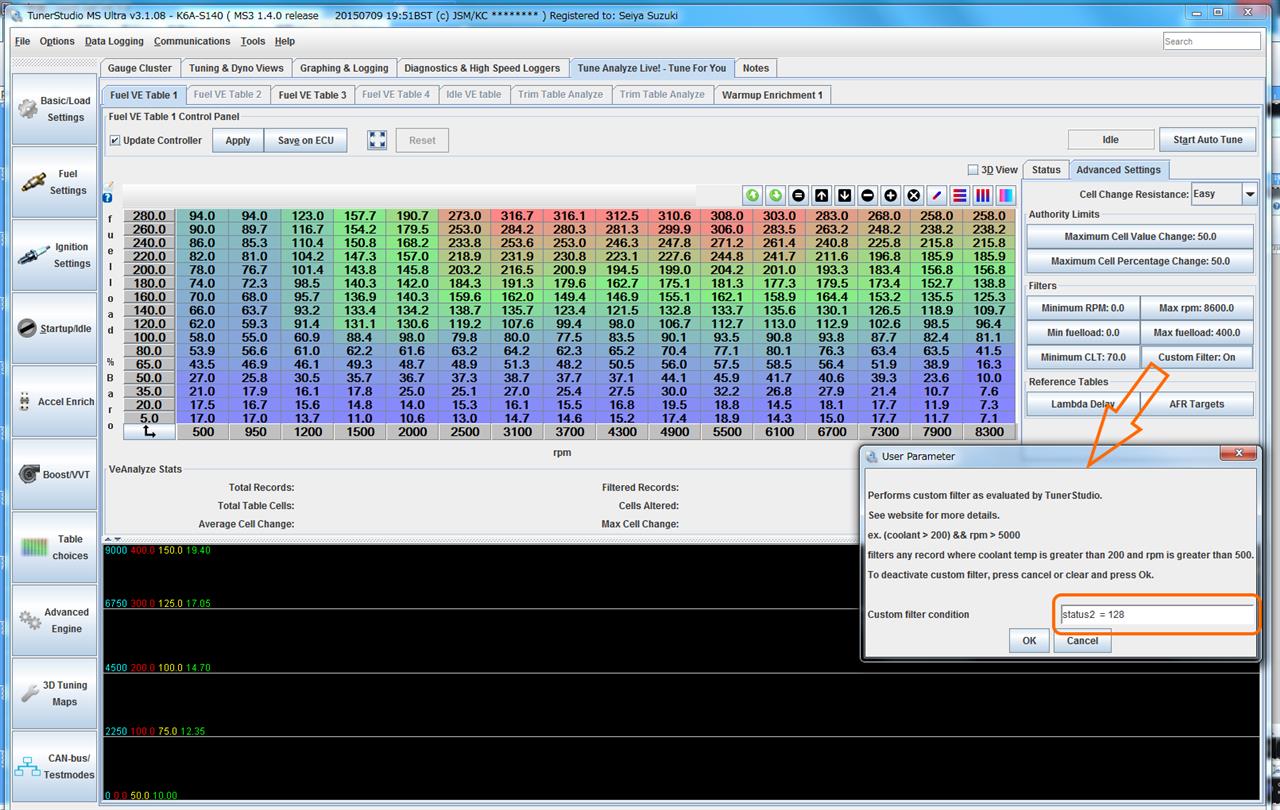

そして希望したA/F（空燃比）へとVEマップを自動学習させるための機能 [Tune Analyze Live!] のフィルターを使用しまして VE1とVE3のマップの学習が切り替わるようにしておけばOKなのでございます





【フルコン】空燃比補正(フィードバック補正)と希望空燃比へのVEマップの学習の設定【MegaSquirt：メガスク】

さて これでレクサス並の静粛なアイドリングが実現！！
・・・・とはいかないところがバランサー無し3気筒エンジンの宿命でありますわね

みなさま　お姉様　ごきげんよう♪

メガスク こと MegaSquirt3 = MS3 を販売（海外通販）しているところ
Diyautotune.com

MS3本体と車体に接続する配線類に関するページ
ポン付けプラグインタイプのページ：MS3Pro PNP ECUs
ポン付けプラグインタイプのページ：MSPNP Gen2 ECUs

ベースマップ ※拡張子は .msq
MegaSquirtPNP Pro Map Index
MegaSquirtPNP Gen 2 Map Index
※ベースマップを下記のツナスタに読み込ませる方法は取説読んでくださいましね

メガスクの取扱説明書（英語）のDownloadページ
メガスクのFirmwareのDownloadページ

メガスクの設定をあれこれするためのソフトの会社
EFI Analytics
☆メガスクの設定をあれこれするためのソフト：Tuner Studio（通称：ツナスタ） ※無料版あり
※メガスク本体と本ソフトを入れたPCがつながっていなくてもツナスタは操作出来ますわ
☆メガスクで記録したログデータを表示するソフト：MegaLogViewer ※無料版あり
上記ソフトのDownloadページ

Androidタブレットでメガスクをあれこれするアプリ
msDroid

iPhoneでメガスクをあれこれするアプリ
MobiSquirt

みなさま　お姉様　ごきげんよう♪

メガスク こと MegaSquirt3は Tuner Studio（通称：ツナスタ）というセッティングソフトを用いて設定をあれこれいたします

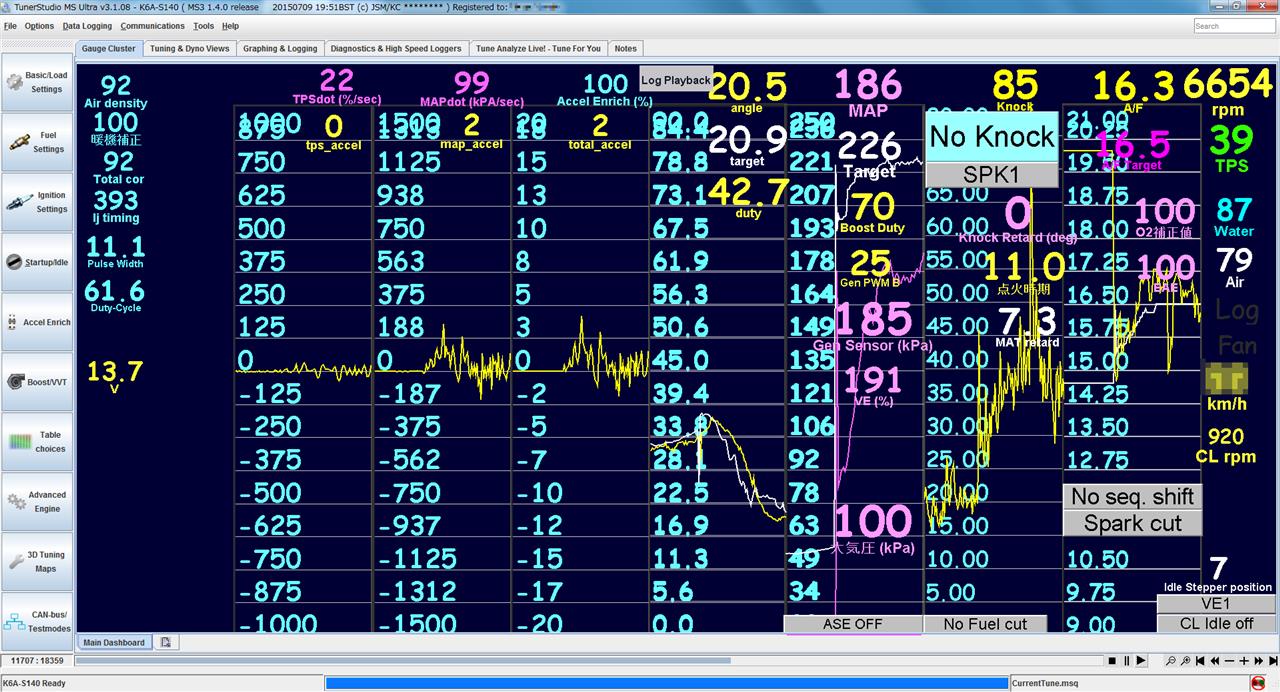

ツナスタの「Gauge Cluster」画面@フランソワ仕様（スタイル）





↓のような走行ログを「Gauge Cluster」画面で再生したものが上の2つの画像ですわ


Onionさんが説明してくださってますように ツナスタの「Gauge Cluster」画面ではメガスクの情報をリアルタイムで教えてくれる計器類や警告灯などが表示されまして その配置を自分で編集することも出来るのです

あてくしはオクでポチった中古Windows10タブレットを用いて HUD（ヘッドアップディスプレイ）として ↑上の画面を表示させて モニタリングしております

【フルコン】 WindowsタブレットでHUD（ヘッドアップディスプレイ）@ 車内無線LAN＋リモートデスクトップ 【メガスク】

主に確認しているのはノック信号と空燃比の変化の経過ですわね


「Gauge Cluster」画面は幾つも作成出来ましてよ
その際には計器類やインジケータ ログ画面なども既存のDashboardからコピー＆ペーストで流用することが出来るのです

☆ 一例 ☆
流用したいブツのあるDashboardファイルを読み込みます


Design Modeにした後 左クリックでアレしたいブツを選択し 右クリックでコマンドメニューを呼び出しです Copyを選びます


新しいDashboardに右クリックのコマンドメニューでPasteすること 出来ましてよ

※空燃比のところはこの経過観察メータを2つ重ね合わせておりますわ

エンジンの在り様の変化
その度合いが目視できると面白いですわよ

みなさま　お姉様　ごきげんよう♪

メガスク こと MegaSquirt3が今どんな仕事をしているのか教えてくれるものです
インジケーターを点灯させたり ソフト的なスイッチとしても利用できます
ログにも残ります

CEL = Check engine light：警告灯


Engine：エンジン状況

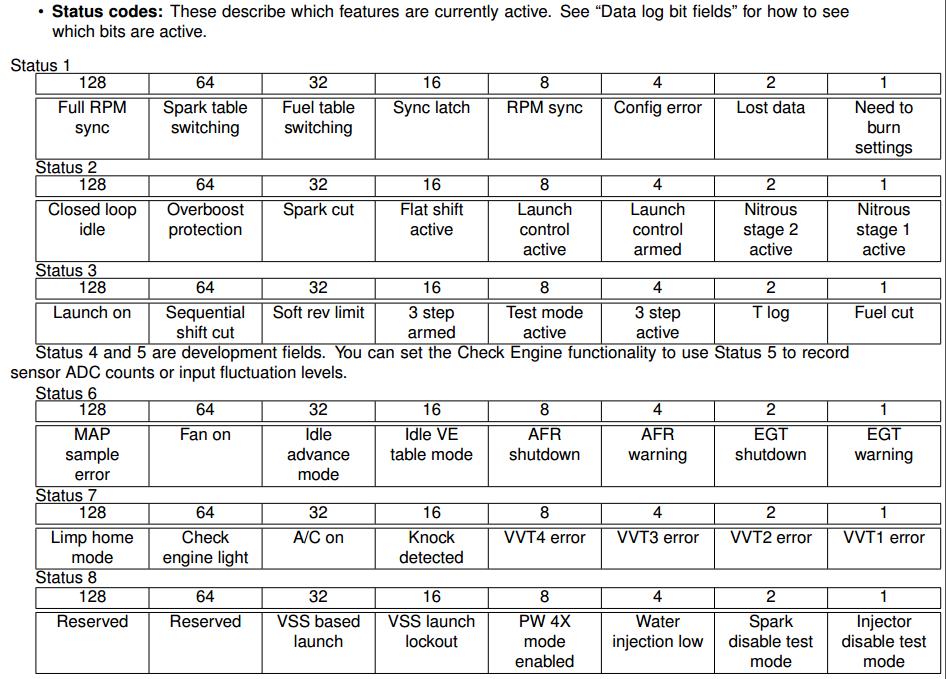

Status codes：各種機能の状況

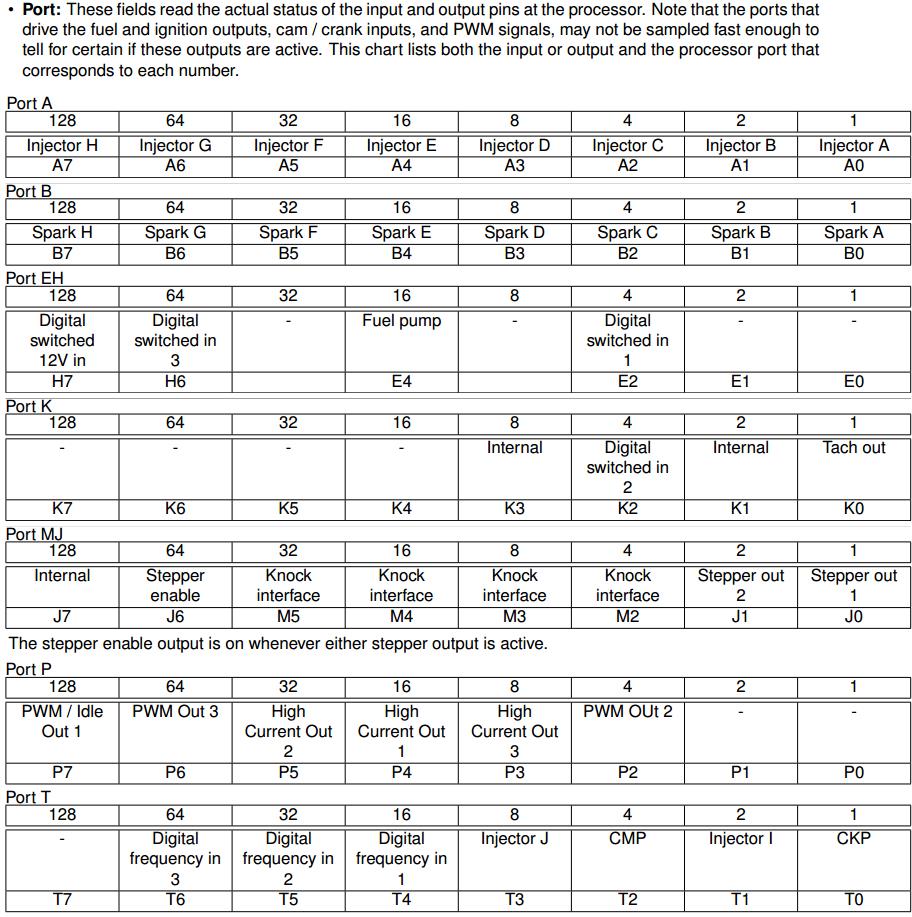

Port：入出力ポートの状況

みなさま　お姉様　ごきげんよう♪





☆ ループ条件 ☆
ループと呼ばれる8つの出力があります。
これらは物理的な出力を切り替えるのではなく、仮想的な入力スイッチを表し、テーブル切り替えや発射制御など、通常はオン/オフ入力を使用する他の機能を起動するために使用できます。
また、ループはビットフィールドを作成し、他のオン/オフ出力のAND演算で使用することができます。



4＆5速で走っている時に3,000～3,500回転の範囲でノック信号レベルが高くなっておるのです
ということで そのような状況の時にその領域の点火時期を低くしたマップに切り替わるようにしてみた次第でございますわ

結果として それなりにノック信号は低くなったのでありますわ
