いまさらな事なのでございますが Freedom computer(通称：青箱）のワナを見つけたのでご報告を

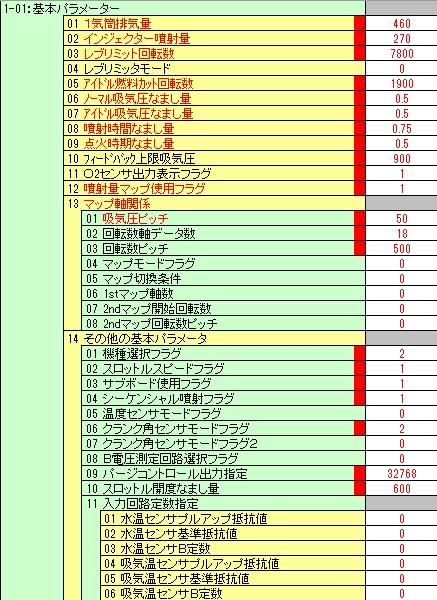

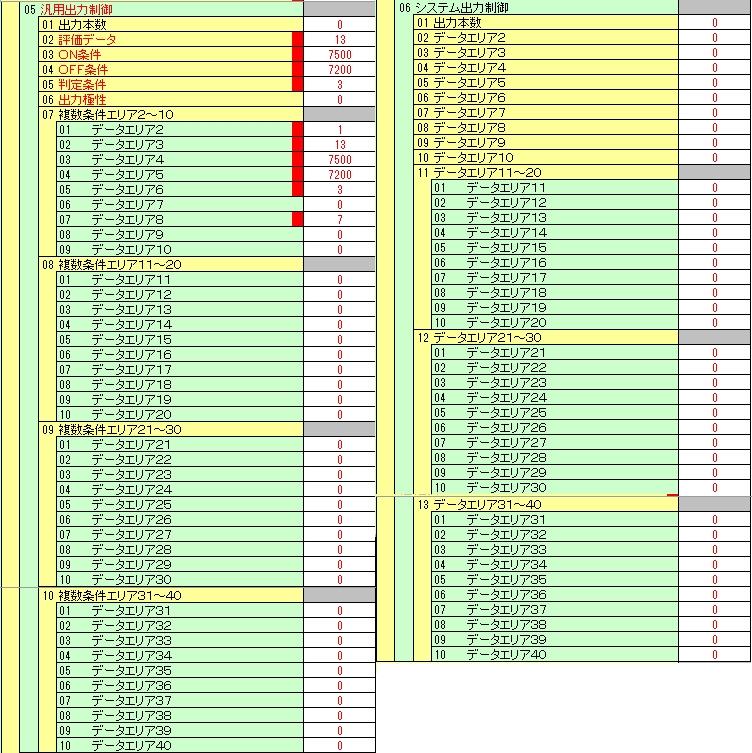

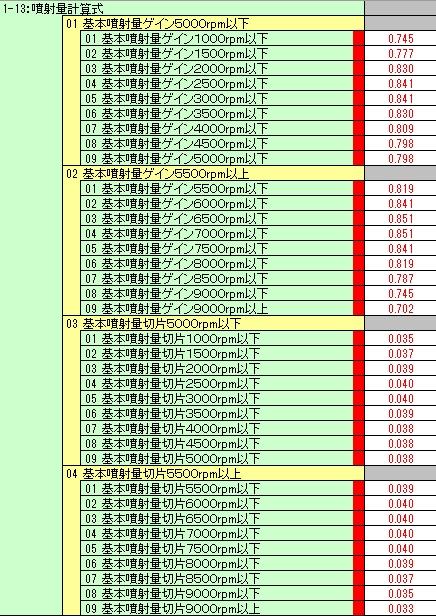

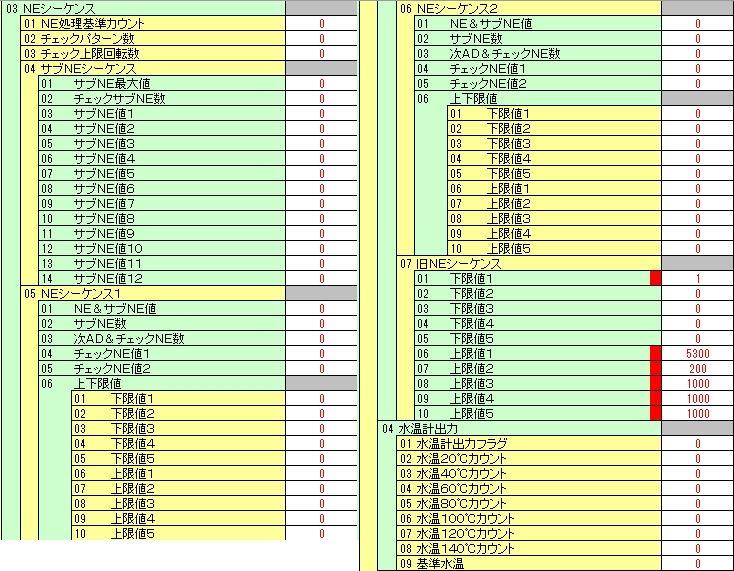

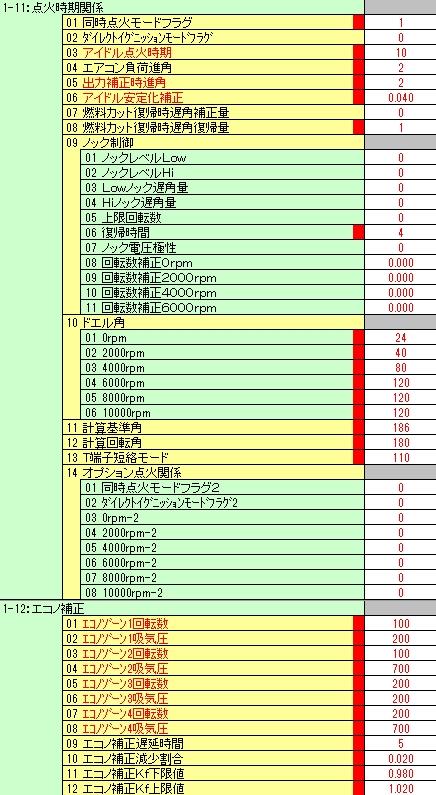

Freedom computerの通信ソフトであるFCSSの設定値
左：フランソワが書き換えた値
右：FCSSに付属しているα-N制御用のサンプルデータの値

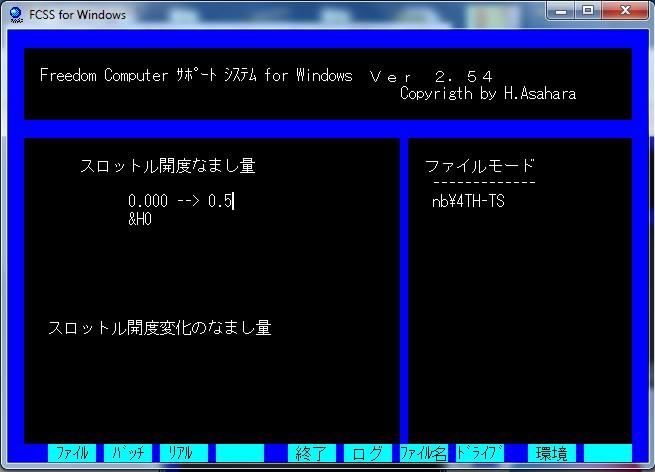

FCSSの”スロットル開度なまし量”の設定画面


スロットルスピード制御＝α-N制御において スロットル開度の値の認識はとてもキモでありまして
この画像の矢印の項目 ”スロットル開度なまし量”の値は
”0”では全くもってよろしくありません

あてくしはこの設定値を0.5以上の値に変更しております


”青箱”用語として ”なまし量” というものがございます

☆スロットル開度なまし量とは？☆
現時点でスロットルポジションセンサーが検知した値＝A
その前にスロットルポジションセンサーが検知した値＝B

スロットル開度なまし量を0.7とした場合の青箱が燃料噴射量を計算に使う値
X＝A*0.7+B*0.3

スロットル開度なまし量を1とした場合の青箱が燃料噴射量を計算に使う値
X＝A*1+B*0

スロットル開度なまし量を0とした場合の青箱が燃料噴射量を計算に使う値
X＝A*0+B*1

スロットル開度なまし量が0である場合 その瞬間のスロットル開度の値を”青箱”はちゃんと認識できないことになります

ですが ここにワナがありました
えてして
”青箱”にては”稀に良くあること”
でございますが・・・・

おそろしいことにFreedom computerの通信ソフトであるFCSSに付属しているα-N制御用のサンプルデータは全て
”スロットル開度なまし量＝0”
となっているようでございましてよ


さて ではこの項目はFCSSの何処にあるのかしら？
教えてくださってもよろしくってよ というお姉様がたのリクエストにお答えするのが紅薔薇姉妹のプティスールとしてのフランソワの役割でございます

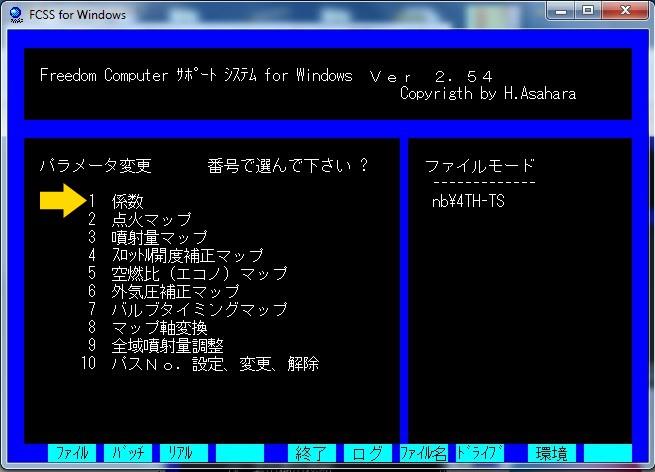

スロットル開度なまし量の設定メニューは下記の画像の順にメニューを選んでゆけば辿り着けましてよ











”青箱”ユーザーのお姉様がた
念のため ここ 確認しておいたほうがよいやもしれません

みなさま　お姉様　ごきげんよう♪

秋の夜長はポエミーな気分になるモノですわよね☆


「よく戻ってくるんですヨ こういうの」
「いろいろとイジくったあげくに・・」
「結局 純正ECUのリミッターカットがいちばん速かった なんて・・」

©有限会社Ｅ＆Ｅシステム


「━━━━！！」

「・・・やはり信じられない あの青い箱がこんなふうになるなんて」
「本当のホンモノだ これは・・」

「くくく・・ じゃ なにか？ 売られている青い箱はニセモンか・・」

「ニセモノじゃないけれど・・
　たとえばその技術の頂点に 金色のMOTEC（黄金箱：こがねばこ）があって・・」

©AVO/MoTeC JAPAN

「そして それを本物の竜とするなら・・
　そのウロコを1枚とってつけた 幸せの青い箱 なんでしょうね」

「幸せの青い箱ってよく中古で買われるんですヨ その気持ちもわかります」
「スピードにとりつかれた人間ほど 本物の幸せ がほしいから・・」


「・・たとえば お前なら何を選ぶ？ その幸せの青い箱から代替するとしたら・・？」

「MegaSquirt・・やはり メガスク しかないでしょう」

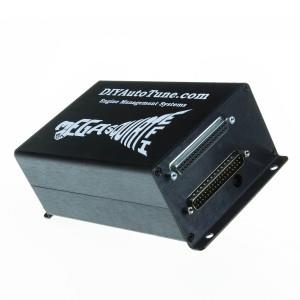

©www.diyautotune.com
「それも最高のチップマウンターが表面実装した とびきりの信頼性のV3.7 $659 でなければ」





「どうですか 青箱の仕上がりは・・？」
「くく・・乗りゃあわかるヨ」
「ところで買ったのか」

「え？」

「メガスクだヨ MS3+MS3X V3.7」


©楠みちはる

楠みちはるアニキ フランソワの魂は今でも貴兄のポエムに震えておりますのよ♪
「くくく・・」 に見せつけてヤリますヨ
震えるハート（色々な意味で） を抱えて走る姿を！！

みなさま　お姉様　ごきげんよう♪

NB2ロドスタ(四連スロットル+ハイカム)をフルコンのFreedom（通称：青箱）でスロットル制御（α-N制御）させていただきましたわ♪

みなさま　お姉様　ごきげんよう♪

フルコンのFreedom computer（通称：青箱）でα-N（スロットルスピード=スロットル開度）制御する場合の超基本設定ですわ

セッティング用ソフトのFCSSの設定変更

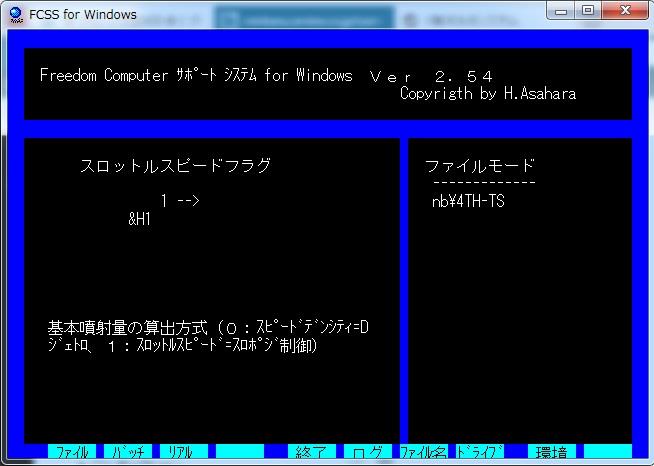

①スロットルスピードに設定

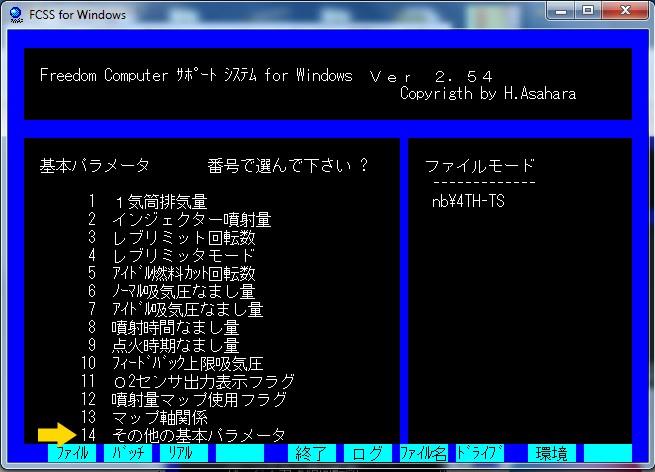

1係数 ⇒ 1.基本パラメーター ⇒ 14.その他の基本パラメーター ⇒ 2.スロットルスピードフラグの値を1にします


②アイドリング時の負荷増加（エアコン・ヘッドライト・パワステ・空調ファンなど）によるISCVの開き具合に比例して燃料を増量させる設定
1係数 ⇒ 14その他の係数 ⇒ 8増量処理 ⇒ １増量処理フラグ ⇒ 0となっているのを32768を入力→値が％-32768と表示される→これでISCVの開き具合にあわせて連量増量処理が開始されます


2.ISCV基準カウント値 75（負荷が増えてもAFが薄くならないように適度に調整）
3.ISCVカウントゲイン 0.003（↑同上）

これで点火時期は2.点火マップ 燃料噴射量は4.スロットル開度補正マップの値が使われ 負荷軸はスロットル開度となります
※α-N制御の場合 3.噴射量マップは全く使われません


さて先日ロドスタＮＢ2の四連スロットル仕様をDジェトロニック(吸気圧)制御からα-N制御に変更してマッチングを行ったわけですが 楽をしたかったので元となる点火マップとスロットル開度補正マップはE&Eシステムの参考初期データを用いました

E&EシステムのサポートのページにＦＣＳＳ for Windows Ver.２．５のアップデートデータがあり そこに初期データも含まれておりますヨ
UP2002**.EXEをDLしてインストールすると”FCDATA”というフォルダーが出来上がり その中にいくつかの参考初期データが入っておりますわ

その中の”NA6C-4TS.FCP”の点火マップとスロットル開度補正マップを転送しました

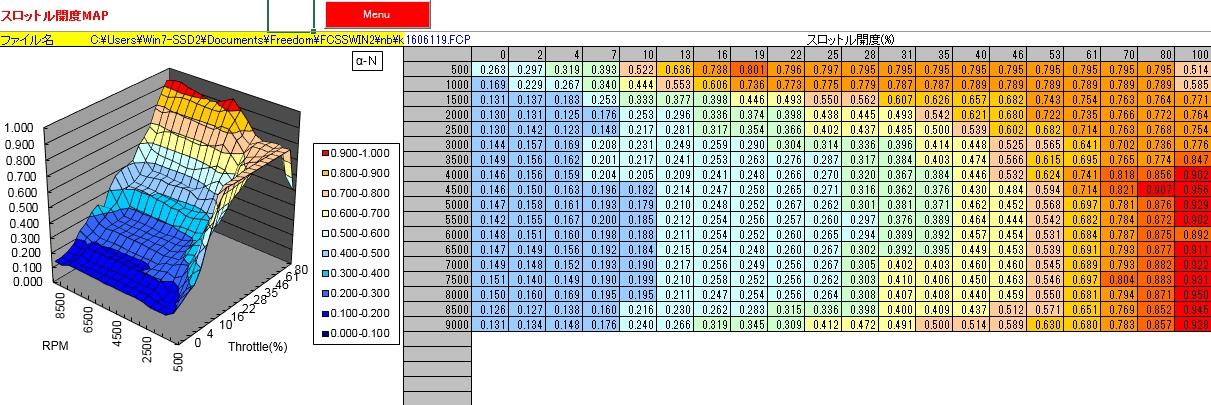

そして8.マップ軸変換を用いて スロットル開度のマップ格子を低中開度よりにアレンジしましたの

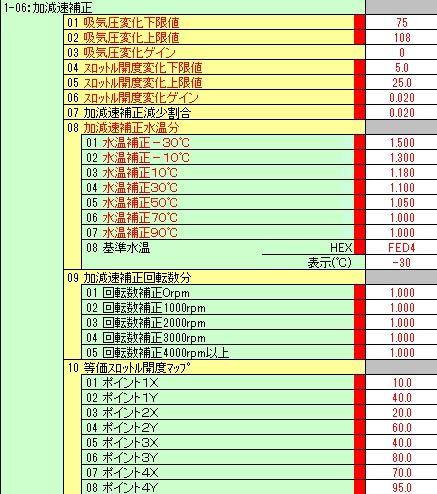

そして過渡期の燃料噴射量を調整する加減速補正も吸気圧の変動が悪さをしないように手を加えます
1係数 ⇒ 6加減速補正 ⇒ 3.吸気圧変化ゲインを0とします
これで吸気圧が急変した分での燃料の増減量は行われなくなります
青箱の場合 吸気圧の値をなましても変動が大きくて 燃料を変なトコロで増減させてしまうからです

スロットル開度による加減速補正の値は”適に！！”ですわね

こんな按配でα-N制御でマッチングする下ごしらえは完了ですわ♪

そうそうα-N制御は外気圧変化による空気密度の変化の影響を受けます
6外気圧補正マップ がソレです そこも☆設定してあげる必要あり☆ですわ

外気圧が高い：空気の密度が高い←→外気圧が低い：空気の密度が低い となるのですよ

黄色で囲んだトコロが設定をこんな感じ？と手打ち入力したトコです
○ハモータースのデータが入った青箱ですと？？？と首を傾げるデータが入っておりますので α-N制御を行う場合は しっかり確認したほうがよいですネ☆

そしてこの外気圧補正マップを使用するための設定変更も必要なのです
1係数 ⇒ 14その他の係数 ⇒ 2外気圧補正 ⇒ 1外気圧補正方式フラグを1：外気圧補正マップ式 として上記の外気圧補正マップを使用するようにするのです
こうすることにより外気圧が高くなったり薄くなったりしても ソレに合わせて燃料噴射量も多くなったり少なくなったりするのです

そうそう黄色で囲んだ数値は とりあえずこんな値？と乙女の感で決めた数値でありましてよ
したがいまして 外気圧補正マップも学習させてあげるが吉！です
普段走っている場所よりも標高が高い・低い場所に走りにゆく場合は
スロットル開度補正マップの学習は切りまして 外気圧補正マップを学習させてあげるわけです
デフォルトで入っている外気圧補正マップの値ですと AFが結構濃い方向にいってしまいました

燃料噴射量の学習に関する設定は↓ココにございます
1係数 ⇒ 14その他の係数 ⇒ 1空燃比フィードバック補正の階下にイロイロあります
　3学習フラグ：空燃比フィードバック結果から噴射量マップを書き換える
　4スロットルマップ学習フラグ：空燃比フィードバック結果からスロットル開度補正マップを以下同文
　5外気圧補正学習フラグ：空燃比フィードバック結果から外気圧補正マップを・・・・
※フラグは1：Yes はい 0：No いいえ でありましてよ

みなさま　お姉様　ごきげんよう♪

フルコンのFreedom computer（通称：青箱）のセッティング用ソフトはFCSSといいます
Windows7でUSB・シリアル(RS-232C)変換ケーブルでFCSSと青箱を通信させるためには色々と設定が必要となりますわ



まずはUSB・シリアル(RS-232C)変換ケーブルをWindows7マシンのUSB差し込み口につなげ ドライバーをインストールします
この時に選ぶべきUSB差し込み口はPCを車載で使う際にUSB・シリアル変換ケーブルのコネクターに変な力が掛からない場所です（理由は後述）

あてくしが使っているUSB・シリアル変換ケーブルはTRENDnetのTU-S9というものですわ
（バッファローのUSB・シリアル変換ケーブルも買いましたが ある時 もくもく煙を吹きました）

次にデバイスマネージャーでCOMポートの通信設定を行います
この時に割り当てられるCOMポート番号は今まで使われたことのない番号となるようですネ

FCSSはV1.**の場合：通信ポート0～3 V2の場合：COMポート1～4までしか認識してくれません
（※注意！！ それ以上の数値を入れるとFCSSが起動直後にエラーをはくようになり そのFCSSは全く使えなくなりますヨ）
ということでUSB・シリアル変換ケーブルのCOMポートが1～4以外の番号となってしまった場合 [詳細設定]を押して COMポートを1～4の使われていない任意の番号にしてあげなければいけませんわ

※注意1 USB・シリアル変換ケーブルはPCの電源を入れる前にPCに差し込んでおかないとデバイスマネージャーにCOMポートが現れません
※注意2 USB・シリアル変換ケーブルをつなげるUSB差し込み口は上記の設定を行った時と同じ差し込み口でないと通信してくれませんわ

次はFCSSの設定です
FCSS V1.**の場合はややこしいです
通信ポート0=COMポート1 通信ポート1=COM2 通信ポート2=COM3 通信ポート3=COM4 です
上記のデバイスマネージャーで設定したCOMポートの番号に合致する通信ポートの番号にします


FCSS V2.**の場合はデバイスマネージャーのCOMポートと同じ番号にします

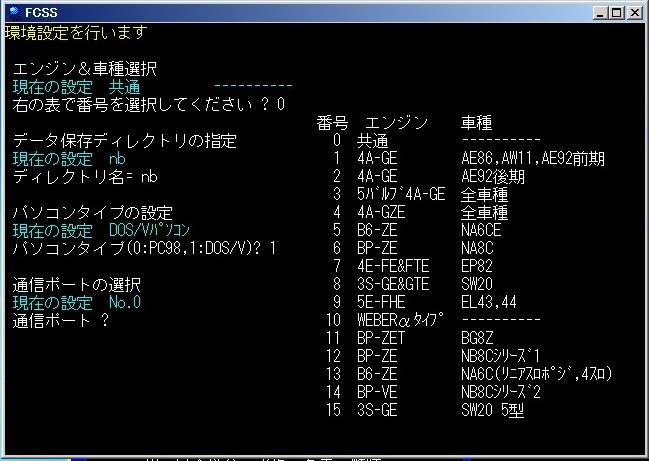

そしてOSはあえて”Windows98,me”を選びます


そしてFCSS V1.** またはV2.**のプロパティを開き 互換性を下記のようにします


さてさてここが先人の知恵によるキモの部分でありますが FCSSと青箱と通信を継続させるためにはFCSSの実行優先度を”リアルタイム”にしてあげないとFCSSがフリーズするようです
あてくしはProcess Lassoというソフトで実行優先度を”普通”から”リアルタイム”に変更しておりますわ

それでは良き青箱ライフを！！
