みなさま　お姉さま　ごきげんよう♪

フルコンの MegaSquirt と通信・セッティングするソフトはTunerStudio MS と云います
http://tunerstudio.com/index.php/tuner-studio

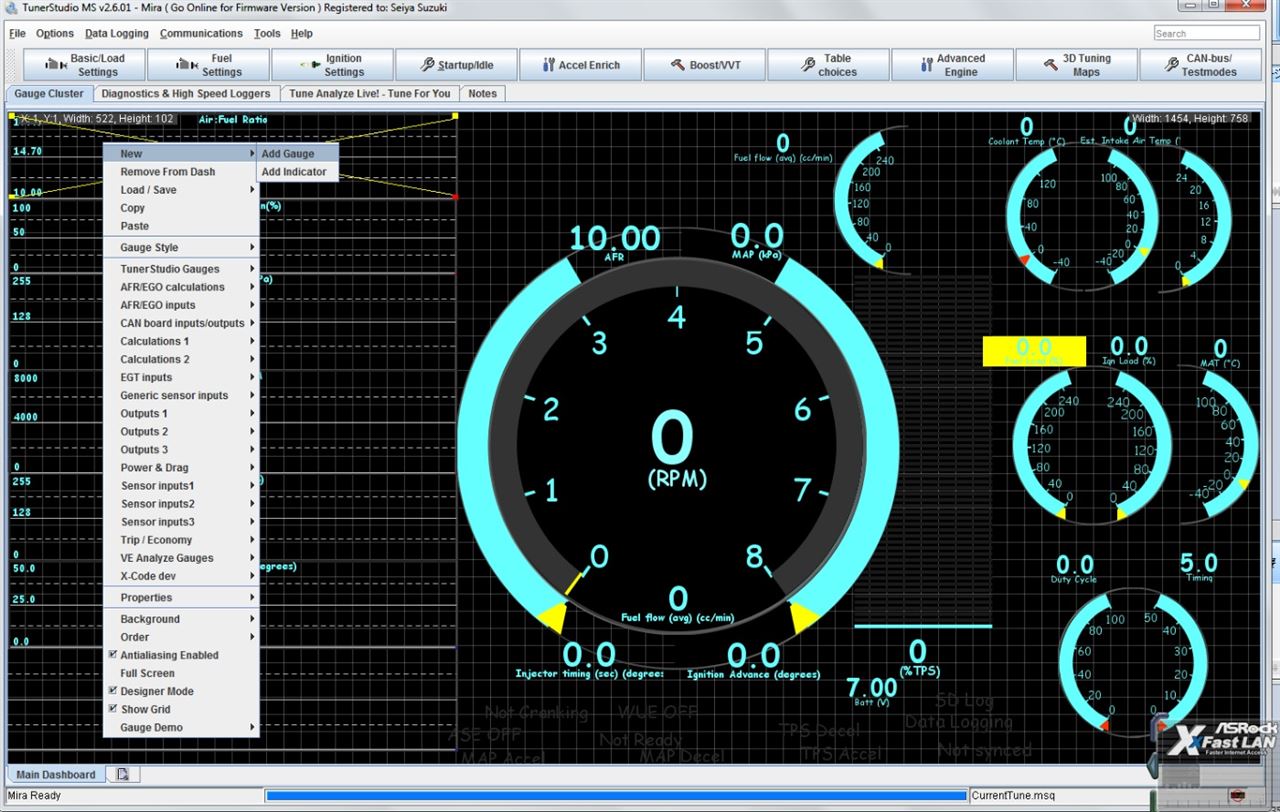

入力・出力信号を計器風に表示出来るのですが 自分でアレンジ出来るのですよ
天啓に従い　アレンジの途中ですが

フランソワの感性は　こんな感じです

みなさま　お姉さま　ごきげんよう

配線が仮完成して　ミラバンにMS3が接続出来るようにはなりました
が　しかし！？　製造元のmsextra.com のフォーラムにてHelp meです
英語でやりとり必須なので　Google先生の助けを借りています

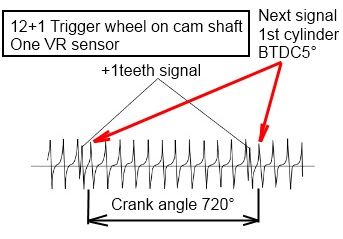

ミラバンに積まれているEF-SEエンジン（OHC 6バルブ）は点火信号と１気筒目を判別するためのトリガーホイールがカムの裏側に付いているのですが　１２歯+１歯という他に類を見ない形態となっています



MS3の点火信号の項目にDaihatsu 3気筒 という項目があったので
EF-SEの12+1歯トリガーホイールもすんなり使えると安易に考えていたのですが．．．
これってEF-VEやEF-DETエンジン（DOHC 12バルブ）の3+1歯トリガーホイールにパラメータが固定されているのですね


そういうわけで 正しい点火信号をMS3に取り込むという初期段階で足踏みしておりますわ

１２+１歯の余分な歯を削って3+1歯にするという手がないわけではないのですが　それは最終手段．．．

MS3内部のソースコードの3+1歯対応の部分を１２+１歯へとアレンジすればいける！と思うのですが
ソースコードを書き換えるスキルは今のところフランソワにはないので　英語のフォーラムを徘徊中です
