刈払い機のエンジン、ワラにもすがる思いでジャンクをポチってみました。
色々調べてみると、我が刈払い機のエンジン形式SRBC253N（24.4cc）って中途半端な排気量で、数が少ないみたいなのですよ。排気量は21.2ccと25〜27ccぐらいが多い様なんですねえ。

で、253という数字がどうも排気量を示しているようで、これを頼りに探してみました。
同じ排気量ならば、シリンダのボルトピッチも合うかも？排気量が同じならピストンピンも同じか？？なんて（笑）
で、見つけたのがSRMB253というエンジンのジャンクです。

シリンダーとクランク周りだけのジャンクなんですが、エキゾーストポートの写真が載っていて、ピストンやリングが生きていそう。（ということはシリンダも使えるか？）という処にすがってみました。
売主も「作動エンジン」と表示しとりますので、すがれるワラは2本ぐらいかもしれませんねえ。（しかし本格的なジャンクを買い込むのは久方ぶりですよ。笑）

今年の年末は諸々メンテ関係でちょっと忙しい。（って、多分終わらないなぁ）
エアコンの基盤はどうにもならんし、刈払い機はシリンダを探さんとダメ。

で、もう一つ。
掃除機のモーターブラシ、メインランドから届いていましたよ。
例の如く、プチプチビニール袋姿であります。長いカーボン電極なので折れちゃうかと心配したのですが、無事に到着であります。

こちらは、電極の寸法が同じなので入手、オリジナルのシースに組み込めば無事完了するんでないの？という目論見であります。
でもねえ、ベアリングも見ておこうとか考えちゃうと終わらんかもねえ。
（笑、そういえばオービタルのベアリングもいかれていたなあ）
忙しいと思っても、みんな来年にずれ込みそうですな。
（笑　掃除機ぐらいはやらんといかんかな？）

刈払い機、よく型番を見たら253Nでありました。（失礼）
同じ機種なんですが、排気量がちょっと大きいタイプ。

で、キャブの件、全バラして綺麗に組み上げましたよ。
構造的には、写真の様にフロートレスで薄いゴム製のバルブでガスをコントロールする仕組みになっとります。

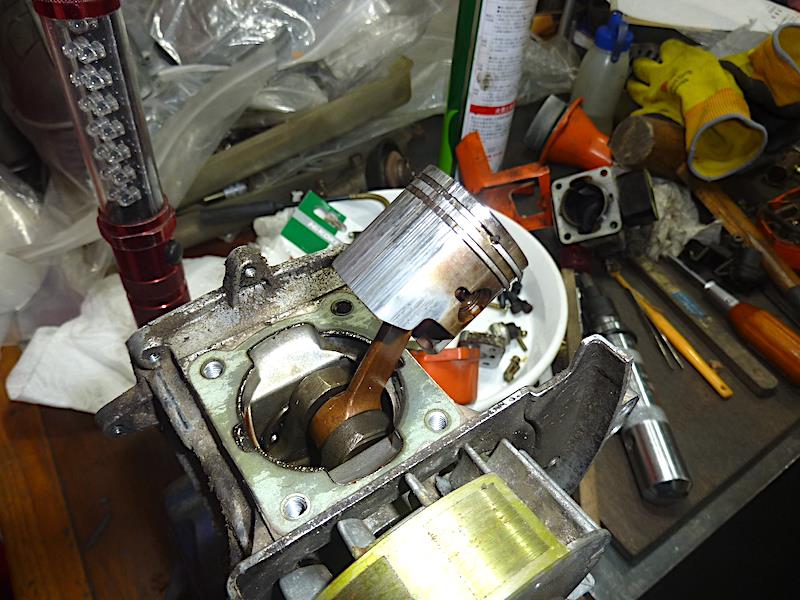

次は、エンジン本体を綺麗にしようとバラし始めたのですが、シリンダを外すと傷だらけのピストン。
これには参りました。
シリンダも傷が入っています。



さてさて修復はできるかとブツを眺めていたのですが、シリンダーはライナーのないクロームメッキシリンダー。傷はエキゾーストポート下側が酷いというところなんですが、普通で考えれば交換レベルですねえ。


クランク周りは問題がないのですが、部品を手に入れないと・・・・

何でこんなことになったのか？
どうも使っていた混合ガソリンが良くなかったか、燃調が薄かったのか？
使っていて1回、回転がズボボボ〜って下がったことがあり、その時に焼きつかせちゃったのかも？？
何にしても、管理不行き届きであります。

中古部品か、流用可能部品か、はたまたメインランドのパチ部品か、とにかく探そうかと思案しとります。（ヤレヤレ）

刈払い機のキャブをチェックしとります。
円筒形の小さなスロットルバルブが付いているキャブで、一応フロートレスなタイプです。（笑）
燃料供給？の仕組みはよくわからんのですが、エンジン回転で生じる負圧かクランク圧でダイヤフラムをペコペコさせてニードルバルブを開閉し、ガソリンを吸い込み、スロットルのニードルジェットでミクスチャーをコントロールする様になっとるようです。

加えて、キャブの中には燃料（と思う）をコントロールする薄い布補強のラバー（パッキン）製のリードバルブもついています。
なので、ダイヤフラムやリードバルブのチェックが肝になるという感じです。
ということで、ここら辺を集中してチェック。

なんてことを考えていましたが、キャブをバラしてみるとリードバルブやエア通路になんか盛大にゴミが詰まっていますよ。ガスタンにはフィルターが付いとるのでゴミは入らんと思うのですが、エアクリーナー（ってフィルターが無い）から吸い込んだのかもしれません。（それとも、田舎でバラした時にやらかしたのかも？）
このゴミがガソリンを薄くしていたのでしょうね。

田舎から刈払い機を持ち帰りました。
30年ぐらい前の共立のSRCB209Dという機種です。
去年までは元気に働いていたのですが今年はダメ。
スロットルをフルにまで開けられないのですよ。チョークで誤魔化して回せるのですが、モワ〜アという回転。

どうもガスの吸い出しが悪い感じ。キャブのダイヤフラムが硬くなってるのかも？
キャブを全バラしホース類も変えた方が良さそうだし、マフラーなんかもチェックしたいのですが、田舎では工具も揃っていないので持ち帰ったというわけです。
しかし、長手の機械なので銀ガエル号に積み込むのは大変。
結局は、バラして運んできました。（笑）
せっかくですから、グリスアップとかもしておこうと考えています。
