2012年05月26日 イイね!

大易電子回路(その34) エコ・エアコンコントロール回路

しばらくサボッテました(汗、、

色々と試していただきましたが、どうやら

足の長さ、大きさによりますが・・
・クラッチ操作の間に「クラッチSW」を踏むようです。

使用感では
クラッチSWではなく「外付けSW」の方がエエんじゃないか・・となりました。

それよりも・・・
クラッチ操作(ギヤチエンジ)の間、エアコンが「入ったり、切れたり」しない位
「遅延回路」の時間を長くしたほうがエエんじゃないかい!!

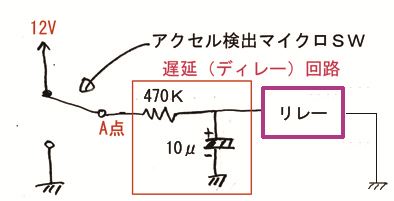

ということで「遅延時間」を約2~3秒に長くしてアクセル動作だけでエアコン開放
のときだけエアコンをオンにする回路。



リレーの使い方は こちらを参照してください。

そんでもって・・・

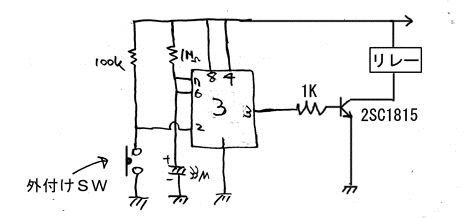

もう一つの「強制約30秒オン」回路


タイマーIC「555」の使い方は

こちらを参照してね。

リレーの接点をどこに接続するかは後日お話しますが

この回路ではリレーを単独で働かせています。
リレーは「接点」が有るので「消耗」します。

ということで2個使うということは「故障」の確立は2倍になります。

なので「OR回路」(オア回路)というのを使って1個にします。

OR とは英語で言う「○○か●●」の「か」です(わからんね~(笑))

どっちか・・または両方が「成れば」OKということです。

詳しくはまた後で・・・


Posted at 2012/05/26 07:27:23 | コメント(3) | トラックバック(0) | 自作 | 日記
2012年05月24日 イイね!

大易電子回路(その33) エコ・エアコンコントロール回路

ほんじゃま~ 真面目に

「エコ・エアコンCT(コントロール)回路」の説明を・・・

今日は「入力部」の「遅延回路」について

「入・・」「遅らす・・」
一粒飲めばナントカ・・・って考えてるアナタ!!
レッドカード 一枚!!(爆)

え~っと。
そもそも・・・なぜここに「遅延回路」が必要なのかって~~~と

① アクセルを戻したとき「ゆっくり」戻せばいいのですが一気に離したときに
「リバウンド」した場合、エアコンのオン・オフを瞬間的に繰り返して
コンプレッサーに悪影響を与えるのではないか?

② アクセル開放のときに「ビンボー揺すり」やる癖の有る人対策(爆)

「アクセル開放検出」マイクロSWのオン・オフ境目での「バタバタ」
をキャンセルする回路だと思ってください。

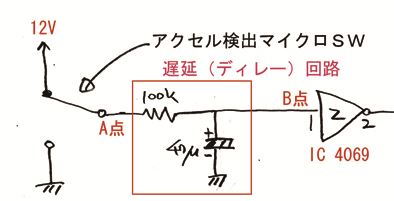

回路と言っても「抵抗」と「コンデンサ」の組み合わせだけです。


アクセル開放では A点に 12Vが入ります。
アクセルを踏むと  A点に  0Vが入ります。

アクセル開放の時間が長いと B点が 12Vになります。
なるまでの時間は「抵抗とコンデンサの容量」により決まります。

しかし開放の時間が短いと、コンデンサに溜まった電圧はマイクロSWを通して
アース(GND)に流れてしまい B点は 12Vに「なかなか成れません」

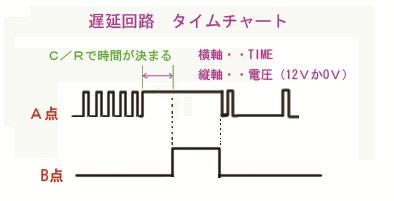

お馴染み「タイムチャート」ではこんな感じ・・・


こんな具合で

アクセルが「バタバタ」しても一定の時間以上「開放」にならないとエアコンがオンしない
ようにする部分です。

では今日はこれまでで・・

ご質問は・・・凹凹




Posted at 2012/05/24 09:40:52 | コメント(0) | トラックバック(0) | 自作 | 日記
2012年05月21日 イイね!

大易電子回路(その32) エコ・エアコンコントロール回路

大易電子回路(その32) エコ・エアコンコントロール回路しばらくサボっていましたが、今回で第32回になったんですね~

目標100回か(爆)




そんでもって・・・紀州のお殿様のご意見を取り入れて作った回路です。

今回は先に全体図を出しちゃいます。

目新しいのは「ディレー(遅延回路)」だけですね。

ちゃんとお勉強した生徒さんには復習みたいなもんでしょう(^^

明日は出稼ぎですので出られません。詳細は後日。

簡単にお話すると・・・

上のほうはアクセル開放を検出してエアコンをオンにする信号(電圧)を出す回路

下のほうは外部外付けSWまたはMT車は「クラッチを踏み込む」(キャンセルしている場合)と
約30秒エアコンが入る信号(電圧)を出す回路。

OR回路で、どっちか、または両方の信号来た時エアコンが入るように出力する。

各自「自習」のお時間ですよ~~~~~~。

Posted at 2012/05/21 19:19:14 | コメント(4) | トラックバック(0) | 自作 | 日記
2012年05月21日 イイね!

エアコンについての考察

エアコンについての考察前回のブログで

「何か作る象さん~・・」

ということで夏場の「エアコン対策」が提案されました。
メッセでの遣り取りの中で分かったことは



「走り」を重点にエアコンを考えるグループ


「エコ」を重点にエアコンを考えるグループ

というある意味「お互い相容れない内容」であることが分かりました。

ってことは・・・別々に考えなければならない・・ということです。

更に突き詰めていくと

「エアコン」は「コンプレッサー」が作動するタイミングが問題であること。

室温が暑いということは問題ではない・・・。

「走り優先」のグループは特に「加速時」に「コンプレッサー」をなんとか自動的にオフしたい。

「エコ優先」グループはどちらかといえば「アクセル解放」の時だけ「コンプレッサー」オンで良い。


どちらも「ブロア」はオフしないで良い。

----------------------------------------------------------------------------------
そんでもって・・・・
どちらの場合でも「アクセル」の状態を検出する必要性が有りそうなので

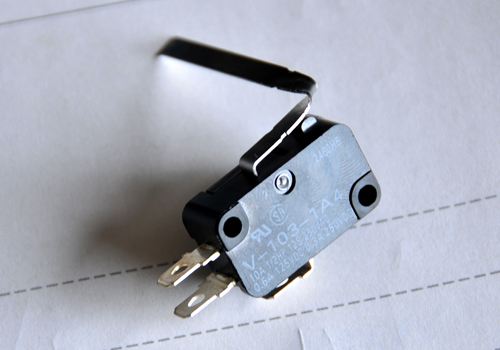

「マイクロSW」なるものを用意しアクチュエーター(先端の部分)を直角に曲げて加工。

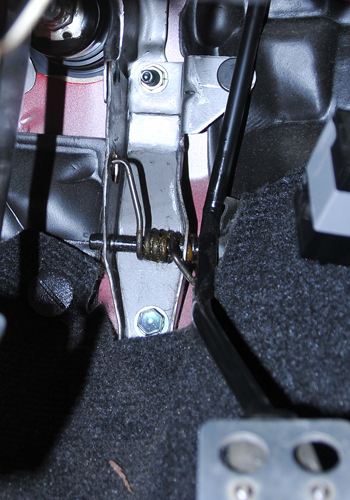

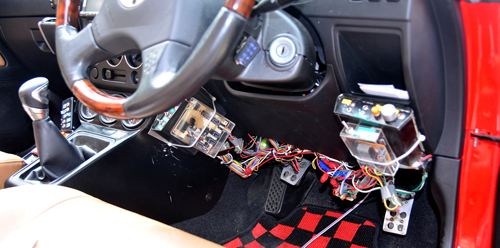

コペンの運転席足元

「イナバウワー」状態

になりながら取り付けられるようば場所を探しました。

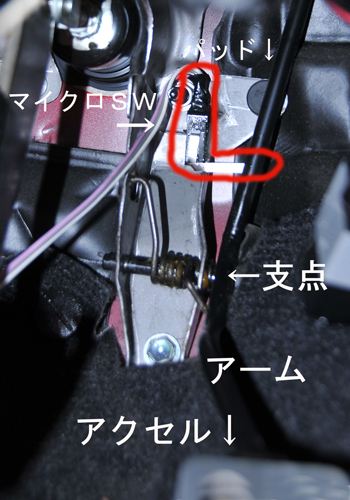

取り付けるのはアクセルのバネ支点の先「衝撃?吸収パッド」のところ。

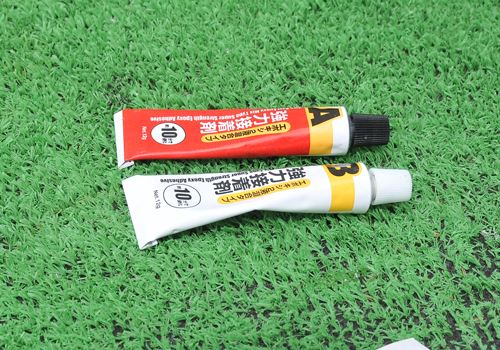

ネジ止めは出来ないので使ったのはこれ




悪戦苦闘の末やっと固定しました。



これにより「アクセル」を踏むとマイクロSWがオフを検出。
アクセルを戻すとマイクロSWがオンを検出。

これで「アクセル開放」状態は検出できる様になりました。

あとは配線がアクセル、長い足に絡まらないようにするだけです

次回より付随する回路についてのお話を・・・

今日は「腰が・・・・・・・・」イテエ~~~~
Posted at 2012/05/21 09:31:16 | コメント(2) | トラックバック(0) | 自作 | 日記
2012年05月16日 イイね!

予告

予告お友達より


「最近ヒマそう~じゃん」


「そんな時間が有るんやら・・何か作れや(脅)」

とお叱りのお言葉を頂き

早々「子供」を作ろうかと思いましたが相手方に前段階で断られました(涙)

ほんで・・何を作るか・・・考え中・・・

こんなモン作れや!

というのが有りましたら教えてください。

但し「徘徊中の身」

難し過ぎるのはダメですよ。

例えば「ニコチャン大王」が作った「宇宙船」とか・・・(知らないか・・)

こんなモノは恥ずかしいな~・・という方はメッセでどうぞ(笑)









Posted at 2012/05/16 06:07:41 | コメント(2) | トラックバック(0) | 自作 | 日記
