前回の試運転ではモーターが非力で30Wしか出てなくモーターを交換しました。
今回のモーターはブラザー製の古い70Wです実測で50Wの消費電力です。
モーターが強くなったのでモーターのプーリーを大きくしました。
歯数12から歯数16のプーリーに替えました感覚的に1.5倍から2倍速くなったように思いますトルクも十分です。
フットコントローラーは抵抗器を使った無段変速器です。
他の変更点としてはフットレバーを上げたときに押さえが上がるようにしました.（今までは逆でした）
試運転の条件は前回と同じで厚さ１ｃｍの絨毯をピッチ最大の約１ｃｍで縫いました。

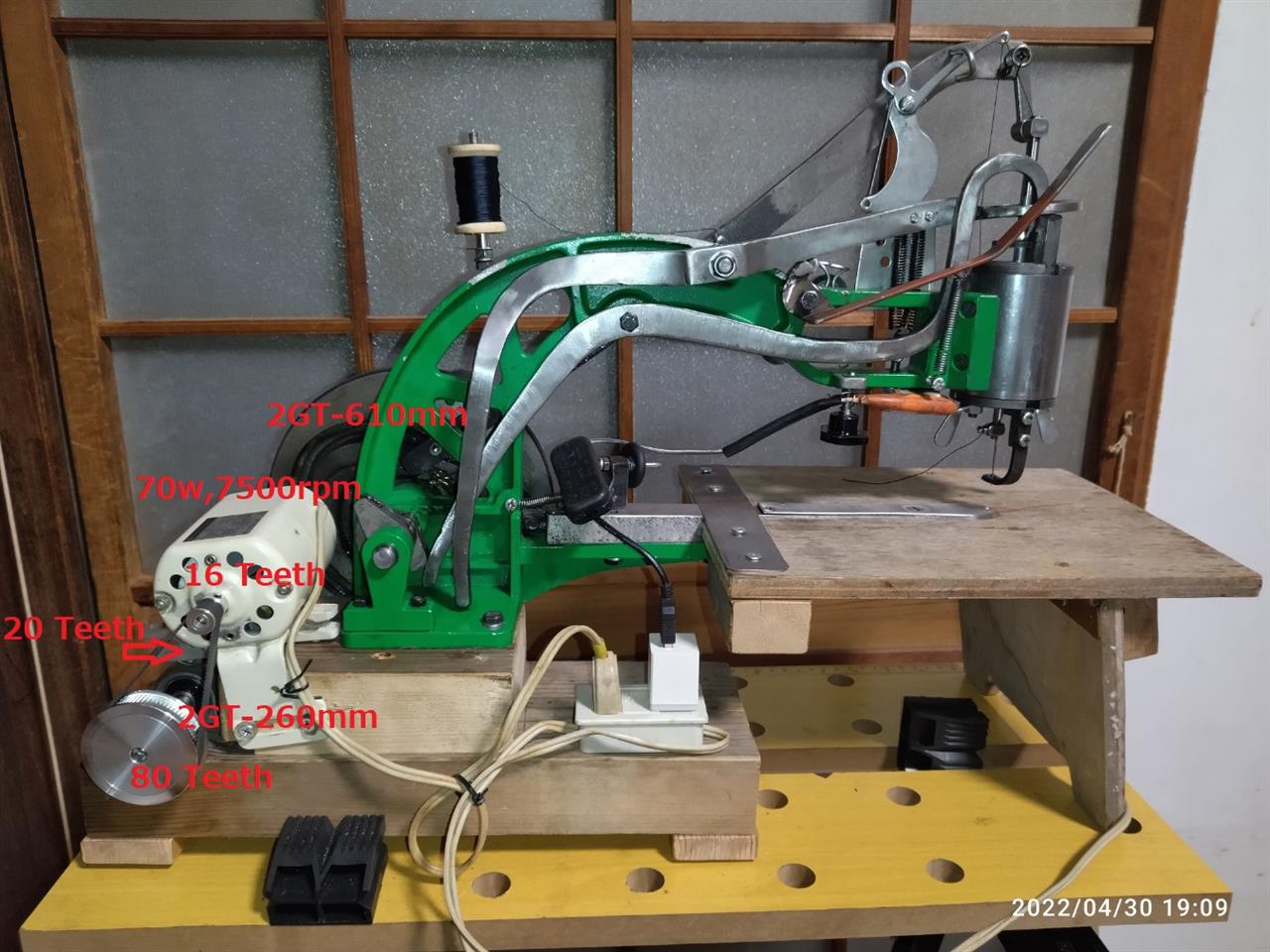

主要部材
Brotherミシンモーター （100v,70w,7500rpm）
10mmシャフト、ベアリング
無段スピードコントローラー

Closed Loop Rubber Timing Belt
2GT-260mm, width 10mm
2GT-610mm, width 10mm

2GT synchronous Pulley
80 Teeth
16 Teeth
20 Teeth

戸車、バネ
試運転動画２
https://youtu.be/J5dQXYLCFrs


新旧モーター比較
サイズと重さは変わりませんが空冷の風量が大きくなり実測W数が30Wから50Wになりました。

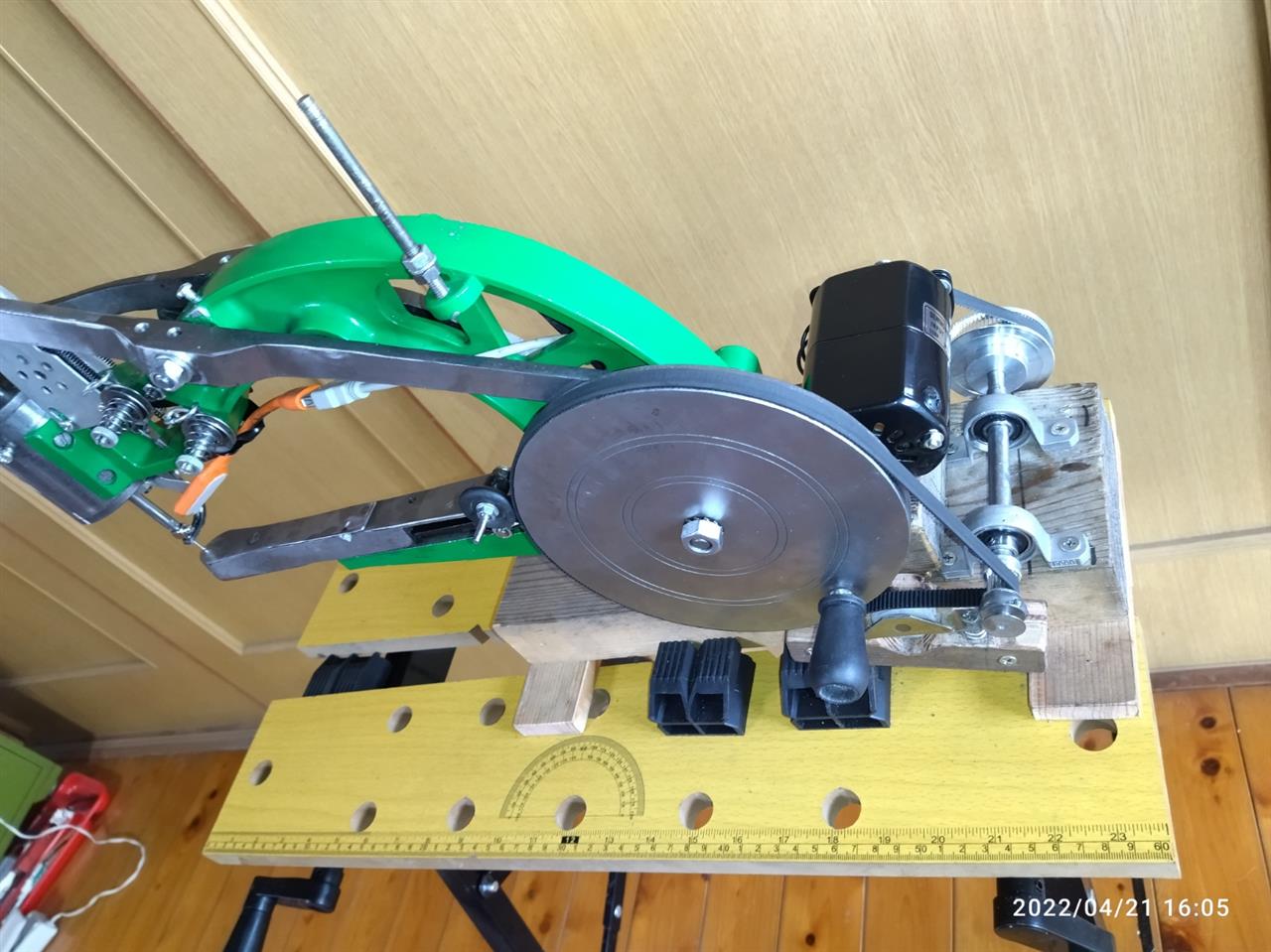

今回は家庭用ミシンモーターをつけて電動化しました。
電動化することで両手を使えるのとミシンが揺れないので製作に集中できます。
直接はずみ車にベルトを掛けましたがトルクが足りず回らなかったので1/6くらいに減速してトルクを増しました。

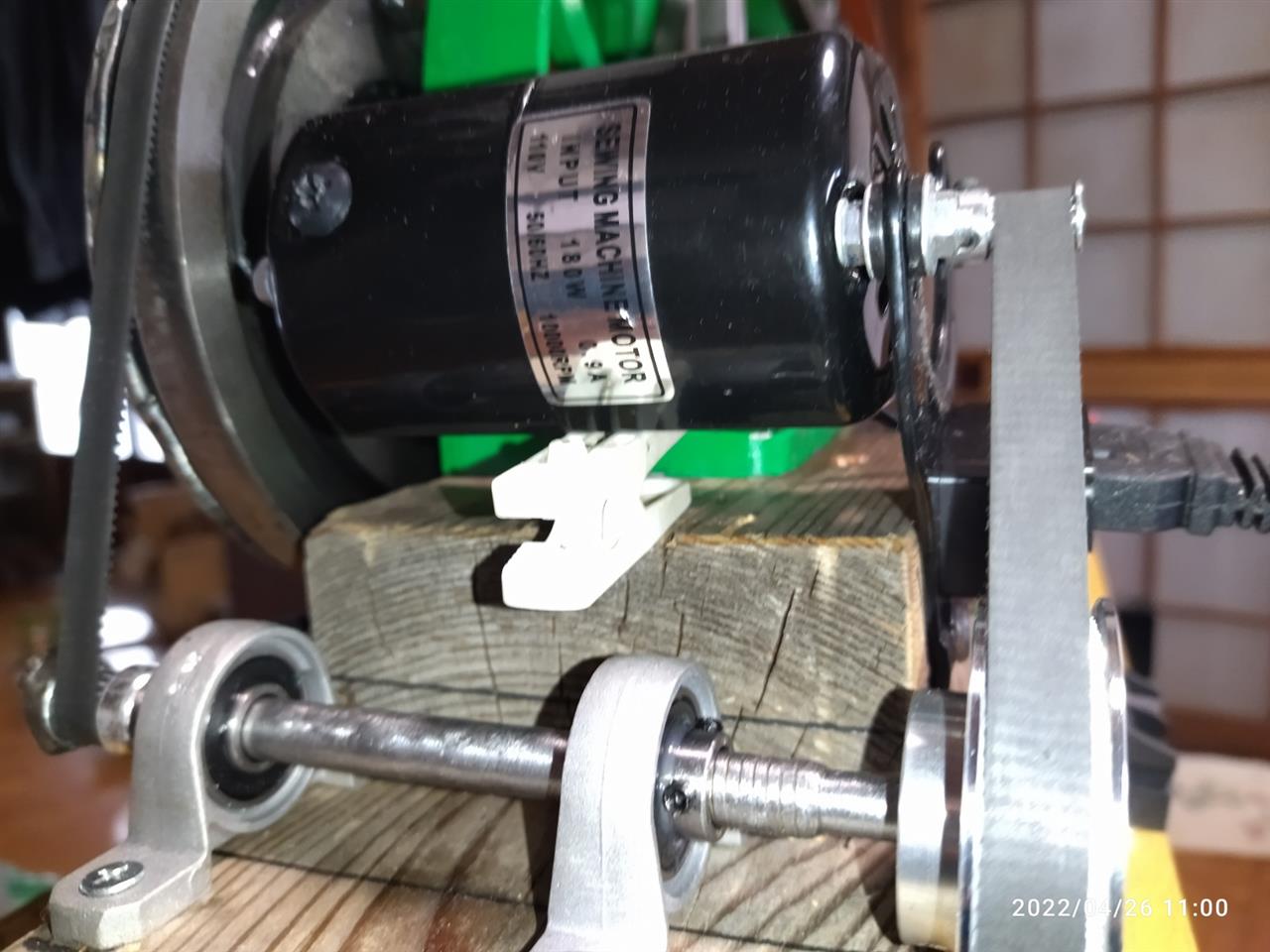

ヤフーオークションでモーター入手したのですが180wのはずが実測で最大30wしか出てません、古いミシンを測ってみると80wなので間違いありませんノーマルなモーターなら60w程度で十分と思います。
起動は手回しの補助を必要としません5mmの革製首輪を縫いましたが貫通力もあります、ただ最大回転数は低いですモーターの交換を考えます。

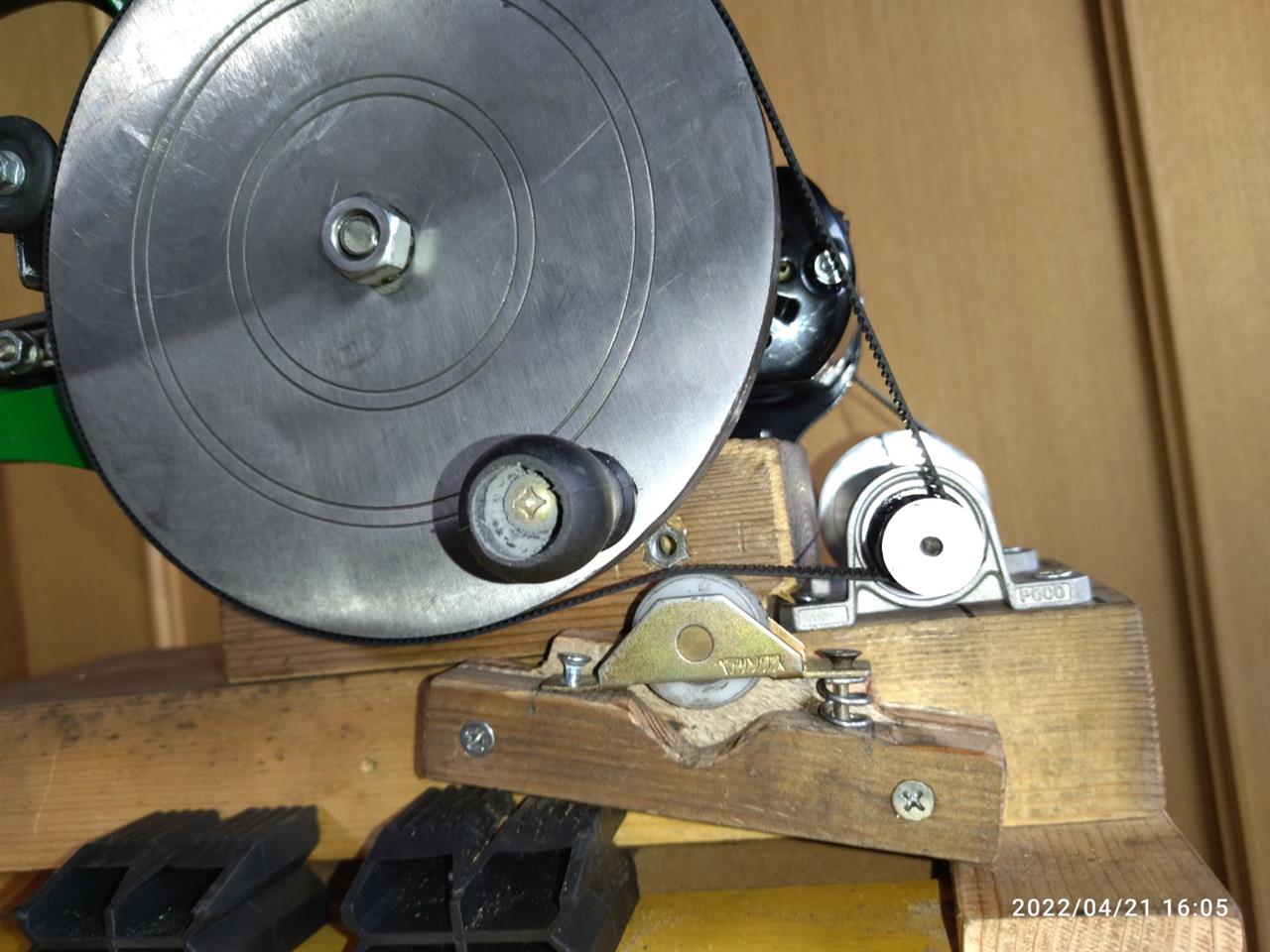

はずみ車はベルトが落ちないように平ベルトのクラウン期待してサイドを落としています、中心方向に傷がついて摩擦効果が高まりました。

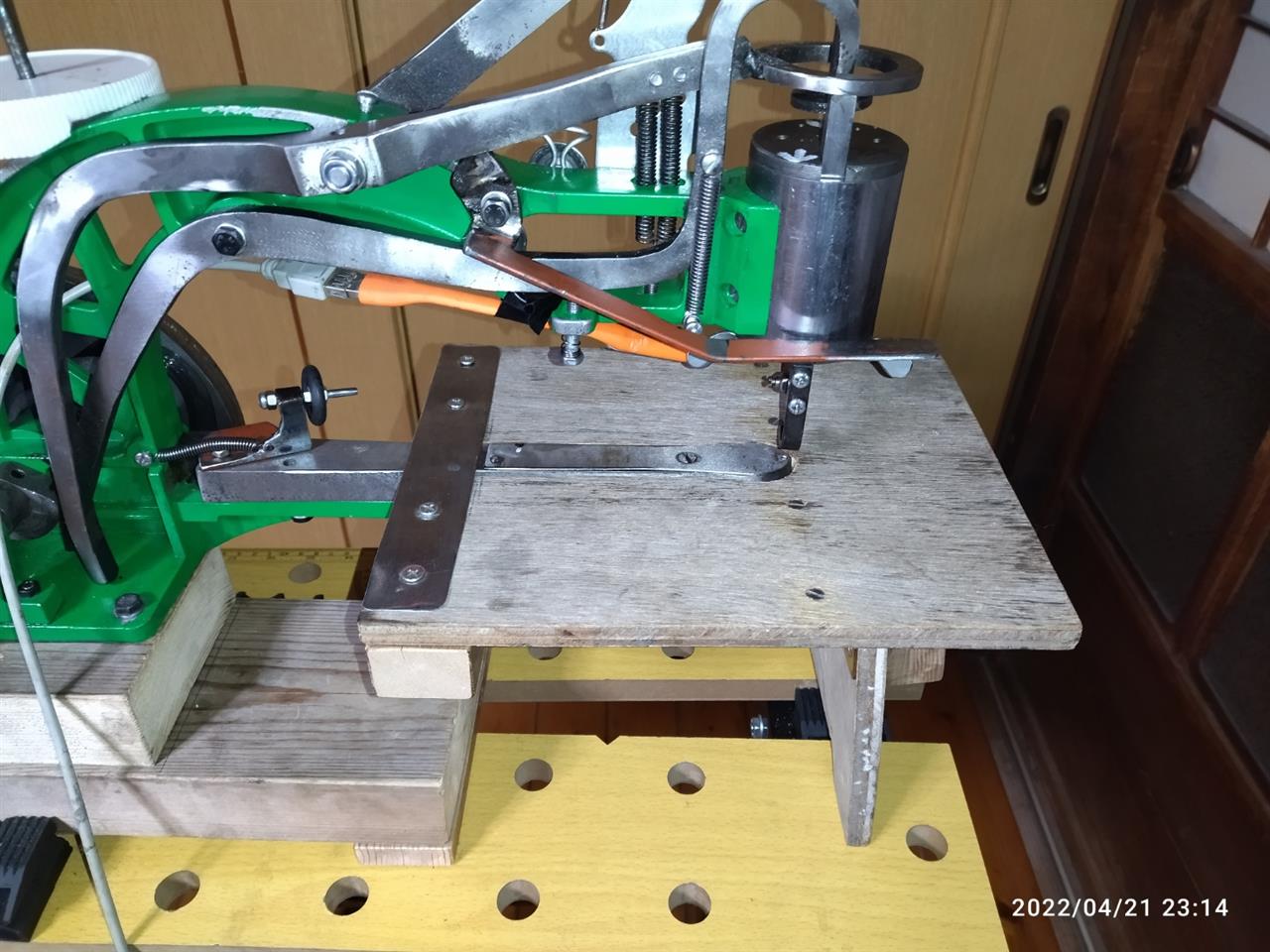

その他に補助テーブルを作りました。
2GT関連とベアリングはアリエクスプレスで購入。
モーターの下に”洗濯ばさみ”を仕込むと尻の垂れ下がりとベルトのゆるみを防げます。

主要部材
ミシンモーター 30w（銘板には100v,180w,0.9A記載あり）
10mmシャフト、ベアリング
２speedコントローラー　50％（ダイオード）、１００％

Closed Loop Rubber Timing Belt
2GT-260mm, width 10mm
2GT-610mm, width 10mm

2GT synchronous Pulley
80 Teeth
12 Teeth
20 Teeth

戸車、バネ

YouTube
システム紹介動画
https://youtu.be/-yE3ixp5fvc
試運転動画
https://youtu.be/1qCGAPC1cPk

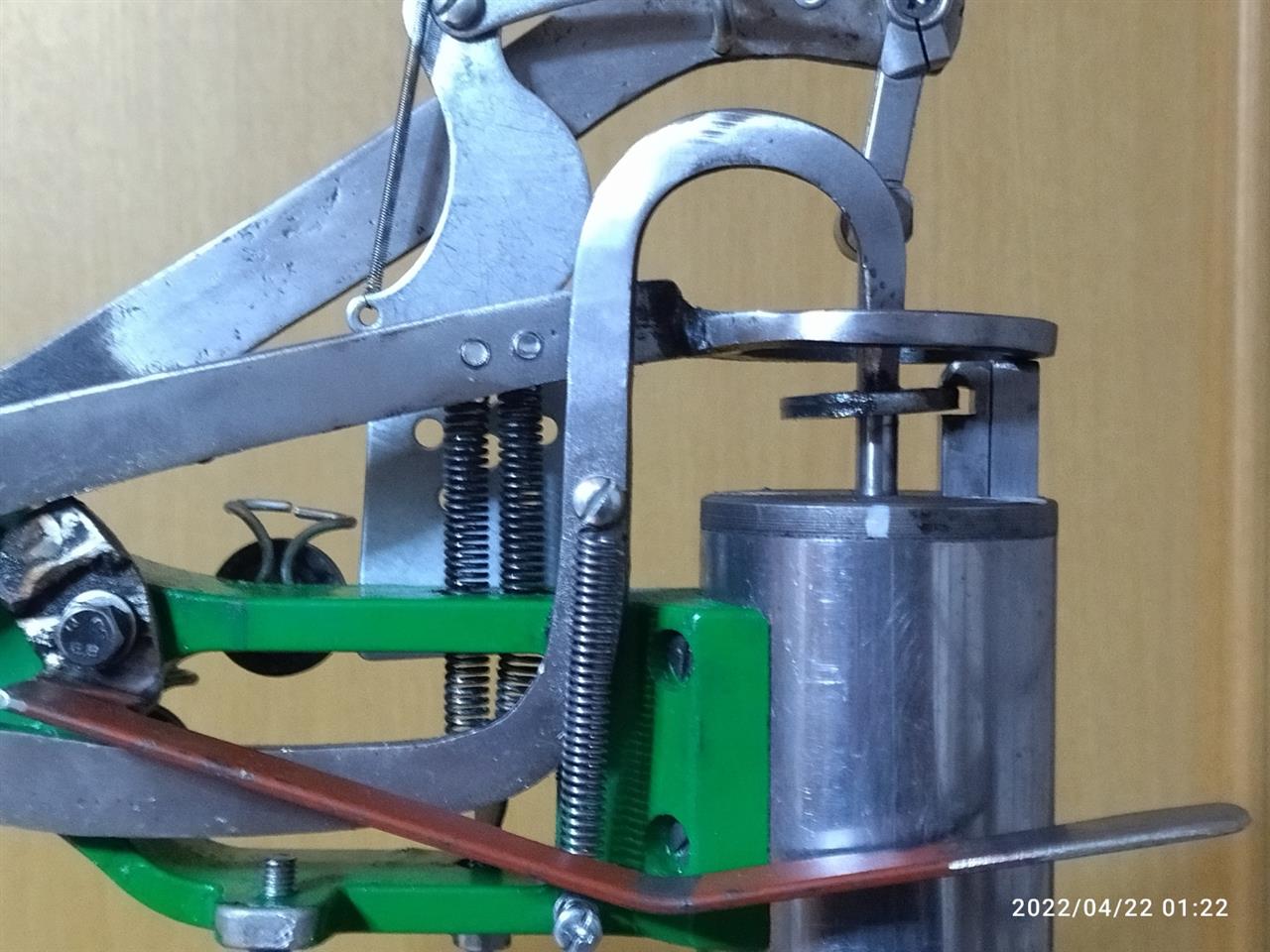

これはいかん！
フットリングが傾いており返し縫の時にピッチが同じにならない、直せるかな？

ベルトテンショナーのバネはクリップの針金を＋ドライバーに巻いてライターで炙って水につけ（焼き入れ）すると良いバネになりました。
