PVを切り替えナイフスイッチでパワコンとHVインバーターで共有しているとPVにダメージが出た。
200w8枚で1ストリングにしてますが1枚交換してもダメで当たっていくとほとんど正規の開放電圧が出ません。
とりあえず8枚予備品と交換して精査します。
心当たりは切り替える時に火花が出ることがあり高電圧が発生していると思われますパワコン側は保護が入っているでしょうがPV側に無防備です。
バリスタ S14K300E2とショットキーダイオードがヤフオクにあったので手配しました。
パネル切替の効能と方法は確認して部品がそろったので組もうとしていた矢先の出来事です。
勉強代と考え原因究明と対策に全力を挙げます。
(PVパネルのダイオードの破損ならダイオードの交換で直るけど・・・
根本的に壊れない対策を確立します。)
PS. 8/23
ショットキーバリアダイオードを交換しようとしましたが無駄でした。
ダイオードを外して電圧をみましたが15vしか出ず定格の40vには程遠い結局PVパネル交換となりました。
対策としてバリスタを要所に取り付け様子を見ます。
PS. 8/25
バリスタ S14K300E2はAC300V、DC385v、バリスタ電圧423vのものでまだ少し高いので低い14D331K (AC:210V DC:330V バリスタ電圧:330V 制限電圧:550V)を注文中。
とりあえずPVパネル交換したら性能は元に戻りました、バリスタを追加してPVパネル自動切替器が完成したので明日から試験します。
PS. 9/7
バリスタ 14D331Kが到着したので絶縁抵抗計で500Vを加えてみた。
330vより低い320Vから325Vに抑えることができたPVは8枚直列でVocが320vなのでぎりぎりだがオープンにすることは少ないし安全サイドなので良しとする。
PS. 12/23
パワコン側のバリスタが燃えて交換しました。

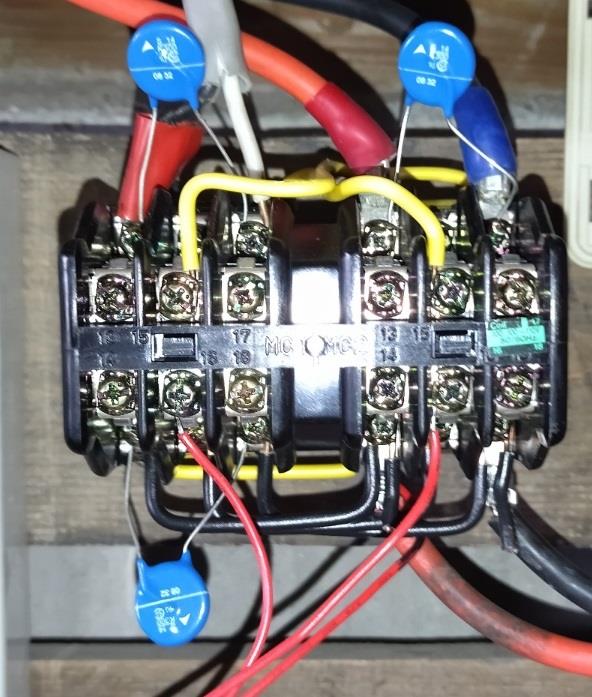

PVパネル自動切替器本体
切替ナイフスイッチに代わって可逆電磁接触器を使用(バリスタ追加)
P.S. 2023/1/12
これの接点が焼けたので後継の可逆電磁接触器を探していてこの電磁接触器の開閉容量が全く足りていなかったことが判明した。
現行はIth=20Aの製品だが一回り大きいIth=32Aの製品でも直流300V6Aで使うには小さい。
https://www.mitsubishielectric.co.jp/fa/products/faspec/detail.do?kisyu=/lvsw&formNm=2-07-21_S-N21_6
