以前にも測定したんですけど、ヘッド、バルブステムの測定チェック。
忖度したい気持ちもないとは言えないんですが、なるべく冷静に・・・
とは言っても、バルブステムエンド斜面だし、ちゃんと押さえられるのか？
何ともな感じは否めません。

ヘッド加工は真面目にやったはずだし狂う要素はそれ程は無いと思っちょるのですが、ヘッドの厚みから、以前の測定値と違ってきているので一寸メゲとります。
58.96が59.0。まあ、1/20精度のハイトゲージですからねえ。
今回、冷静に、定盤表面やヘッド底面を綺麗に拭いて真面目に測定チェックしましたので59.0の方が真値に近いとしました。

ステムエンドの高さ測定も真面目に4回ぐらいチェック。
排気側がR/L共に76.50（ヘッド下面から）。
吸気側がRH76.24、LH76.26ぐらいでした。
吸排気の高さずれは0.25位ですので、プッシュロッド長さ等で調整は出来るかと思います。左右差は、ほとんど無かったのでこれは良かったです。
で、この数値を元にロッカーに不都合が出ないかローラーの当たり等、図面チェックしたいと考えとります。

以前調べた記憶もあるのですが、ロッカーカバーとロッカーサポートの関係についてしらべました。前は干渉しとるというところまでだったので、どのくらいの干渉か？数値を抑えておこうとかんがえました。

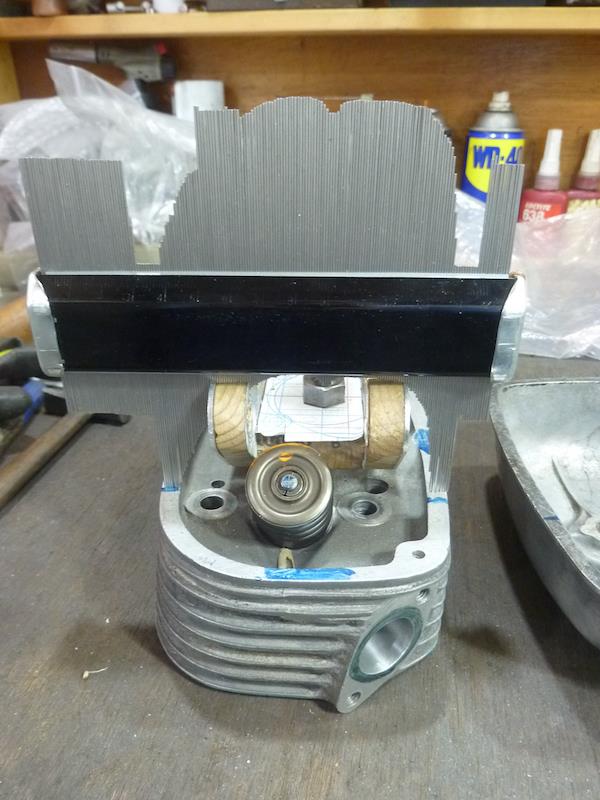

先ずは、ロッカーカバーの内側形状をプロファイルゲージを当てて測定？します。
測定箇所は、ロッカーサポートが一番出っぱっているところ（シャフト部）です。



でもって、測定部分の反対側（凹になったところ）がカバーの内側形状ですので、測定部に対応するサポート部分に押しつけ干渉部分がどのくらいになるのか明らかにします。
写真左側のロッカーサポートの干渉がひどく、約10mmぐらいのロッカーカバーと干渉していることがわかりました。
ロッカーカバーに穴を開け10mm程度の凸形状を作る覚悟をしないといかんようです。

ロッカーサポートの加工手順についてチェックしとります。
って、どうもフライスのタッパの低さから、ちゃんと加工やり遂げられるのか？、
という心配があり、頭の中ではハッキリ出来ていない感じなので・・・

加工のストーリーを見といた方が良いと考える様になったわけです。
寸法についても、その根拠について再確認もしておくべきだとなった次第。（笑）

モトグッチV70のエンジンでしょうか？
綺麗にまとまっていますねえ。
気力も多少充実してきたので部屋でロッカー周りの座学を開始しました。

で、モトグッチなんですがオイルライン、なんか我がプラント似てるんじゃねと注目したのですよ。
カムから取り出し、ロッカーにヘッド側にバンジョー付けて回している様です。
黒のパイピングでつながっている黒い箱はブリーザーボックスでしょうねえ。今的に考えればもう少し内圧が抜ける様にしてあげた方が良いかなあ？

磨かれたロッカーカバー、内側形状は絶壁ですね。
中に入るロッカーサポートとかの大きさからこんな形になっちゃったんでしょうねえ。
と写真を見ながら推察しております。

まあ、言い換えれば設計者の悩みをチョット共有出来たというところかしら？。（笑）
しかし、我が方、じゃあどうするのかというところまでは至っていませんので、まだまだ修行が足らんというところですね。
