11月も半ば、毎年の事ですが、超忙しくなってきました。

去年は独立１年目、ありがた事に１０月半ばから２月末まで休み無し。

大晦日も正月も休み無しで、初めて大掃除が出来ませんでした。

２月末になって、何とか年を越した気がしたものの、やはり大掃除は見送り。



今年も例年通り超忙しいのは変わりませんが、仕事の内容が多岐に渡り、色んな事をしなければならないのが、かえって生き抜きになったりして、、、、、


基本、計測は外でするので、寒い事この上無し。

しかも、大荷物を担いで移動し、計測中はじっとしているので、汗をかいては冷えるの繰り返し。

仕事中の昼ごはんは、おにぎりとお茶で終わりと言う事が多いのですが、この時期は流石に辛い。


去年なんて、雪の中、凍ったおにぎりを食べてお腹を下したな～。



それが最近、激変しました。

山奥でも弁当を買っておけばレンジでチンで温かいご飯が食べられる。

お湯を沸かせば味噌汁だって頂ける。

しかも暑い夏には冷蔵庫に冷たい物を入れておけるので、山奥でも快適この上無し。

計測中のお昼に、テレビを見ながらのんびり温かい食事が取れるなんて！！！！


こう言う使い方は想定していなかったのでキャンピングカーの思わぬ効用。

ああ～。キャンピングカー買って良かった～。

仕事中でも、少しは心に余裕が持てるかな～。


にほんブログ村


にほんブログ村

200Ｗのソーラーパネル。



福島電機のコントローラーSoldio

さらにケーブル、システムキャリアと、部品は全部揃って、いよいよ車載です。

初めはトイファクトリーさんに頼もうと思ったのですが、見てもらえるのが来週の土曜日。

しかも、ケーブルを通すだけで半日預かりの工賃１時間9000円弱、、、、、、、、

ケーブルなんかが目に止まる所に見えているのがどうしても許せない性分なので、プロにちゃんと頼んで家具の裏に配線してもらおうと思っていました。

今日は時間があるので、ちゃんと充電できるか配線のチェックだけ～。
と思ったのが運の付き。

一度やり始めたらもう止まらない。

なし崩し的に取り付け開始です。

ソーラーパネルに固定用のステーを取り付ける穴を開けます。



INNOのバーは32mmＸ23mm

丁度良いステーが無いかな～と探していたら、近くのホームセンターに32mmX15mmのステーを発見。

これを見つけた時は、思わず「良し！！！」と声が出てしまいました。

こう言う出会いがあるからホームセンターはやめられません。

30mmのステーは良くあるのですが、32mmと言うのは、INNO用としか思えないサイズ！！

この2mmをないがしろにすると、後で泣く事になるんですよね～。



ソーラーパネルの枠にしっかりとステートをボルトで固定します。

この時、一応、防振ゴムをパネルとバーの間に入れておきます。



この防振ゴムは、卵を投げても割れないと言う優れもの。

これで少しはパネルに振動が伝わらないと良いのですが、、、、、



で、パネルとキャリアは出来上がりです。

次にこのパネルを車に載せます。



リアハッチバックに干渉しないように気をつけながら、ギリギリまで後ろに下げて固定しました。



オーバースライダーがあるので、船を上げる際に干渉しないか心配でしたが大丈夫な様です。

INNOのシステムキャリアは、ハイルーフに適合するのはSD、DD、MDの３種類

オーバースライダーにはルーフベントをかわす必要があったのでMDを使用しました。

ソーラーパネルは低くても問題無いのでSDを使用します。




ケーブルはリアのハッチバックのつなぎ目から引き込み、テールランプの付近から車内に引き込みました。
この際、ケーブルから水が伝って車内に浸入して来ない様に、一度クルッとまわしてから車内に引き込みます。



１９本のネジを外し家具を取り外します。

こう言う裏側を見ると、そのメーカーの仕事が良く解ります。

タイヤハウスの半分は鉄板むき出し、、、、、、、、、

家具の裏側とは言え、ロードノイズに対しても、熱に対しても何の対策もされてません。

現在はどうか解りませんが、これが４年前のトイファクトリークヲリティー

ついでに隙間に防音材と断熱材を入れておきます。

で、家具の後ろに配線を通して、シート下のサブバッテリーまでケーブルを引き込めばこっちのものです。

結線をして、ヒューズを入れて稼動！！



Soldio本体には、バッテリーの充電状況や容量の解るLEDが付いているだけなのですが、RS232C端子でログをパソコンに吐き出せる様になっています。

今時RS232Cって、、、、、、、、

RS232CからUSBへの変換コネクターを購入してきて、COMポートとボーレートを合わせて、何とかログを取得する事が出来ました。

２時16分のドン曇り

ソーラーパネルの電圧は31.8Ｖ
電流は1.6A
電力は50.9Ｗ
バッテリー充電電流4.1A
バッテリーの電圧13.3Ｖ

ドン曇りで50Ｗ以上の発電をしていればマズマズでしょう。

この時はバルク充電。全力で充電している状態です。

試しにこの状態で1500Ｗのインバーターを使って電子レンジを回してみると、バッテリーの電圧は13.3Ｖから12Ｖまで下がりました。

次に、コンセントから充電をしてみると。



バッテリーの電圧が14.7Ｖになり、吸収充電状態に変わりました。

吸収充電状態とは、、過熱や過度のバッテリーガスの発生を防ぐために定電圧制御が用いられるそうです。

トイファクトリーでサブバッテリーとして積んでいるパワーソニックは、低電圧でも満充電にする事が可能なバッテリーで、その説明書には

「14.7V以上の電圧で充電するバッテリーチャージャーは使用しないで下さい」

と書いてあります。

コンセントからの充電では、見事に14.7Ｖで外部充電されているのが解りました。

流石トイファクトリー（って、上げたり下ろしたり、、、、、、）

ＰＣの画面では上の様な数値をリアルタイムに見る事ができますが、ログを取ると、５秒毎の情報をテキスト形式でＰＣに吐き出す事が出来ます。



通常はＰＣを繋ぐ事も無いので、太陽が上がればシートの下の目につかない所で頑張って働いてくれるでしょう。

これで、コンセントから充電しているのを忘れて走り出し、ケーブルを引きずる事も無いと思います。

平日充電していれば、いざ遊びに行く時は常に満充電間違い無しです。


にほんブログ村


にほんブログ村

最近超仕事が忙しくなってきて、ちょっとした息抜きが凄く貴重。

ハバナで豆を引き、ビアレッティで入れるコーヒー



一番のお気に入り




にほんブログ村


にほんブログ村

最近、、、、、、、、、、

ギャレーの蓋が歪んできた。

我が家の駐車場は東向き。

朝っぱらから３時過ぎまで、お日様ガンガン

このまま日に当たり続けたら、キャンピングカーの台所が日に焼けてよれよれになる？？？？？

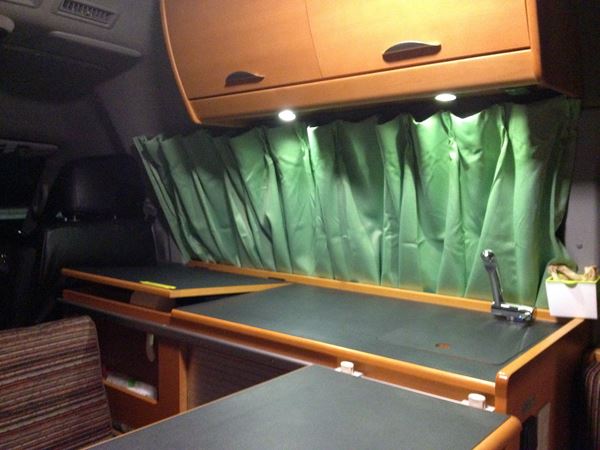

と思ったので、カーテンをする事にしました。

運転席の後ろの窓なので、丈はたったの60センチ。

格安のカーテンを購入してきて妻に縫ってもらいました。



丈1.35ｍの所を６０センチって、半分以上布を無駄にする事になるのですが、1500円程で購入したカーテンなので良しとします。



これで家具に日が当たらなくなるので、よれよれにならなくれ済みます。

普段は全ての窓のカーテン閉める様にしようかな～？？



にほんブログ村


にほんブログ村

いつ入札していたんだろう、、、、、、？

忘れた頃に落札のお知らせが、、、、、、、、、、

ハイエースのパーツは本当に豊富にオークションに出品されていて、それも捨て値で落札できる事がありますね～。

送料の方が遥かに高い！

と言う事で、フォグライトのメッキ風カバーを取り付けました。



送られてきて、装着しようと思っても、どうしても装着出来ない、、、、、、、

こりゃ～大陸製だろうから、設計ミスか作りが悪いのかな～？？

と思って良く見ると送られてきたのが、２つとも右！！

返品して、ちゃんとした製品が送られてきたはずなのに、やっぱり装着出来ない。



無理やり押し込んでもダメなので、無理やり引っ張って外したら、純正のフォグランプのカバーが外れた！！

と、難なくカバーが装着できました。

説明書も無ければ注意書きも無かったので、取り付け方が解らなかった、、、、、、

４本の爪で引っ掛ける様になっていたのですが、心配なので両面テープで固定してやりました。


品質は余り良く無いので、、、、、その内外してしまうかもしれません。
