レクサスNX、兵庫県からの御依頼です。
御依頼内容はTV/NAVIキャンセラー、サウンドシャキット、レーダー探知機、スロコン、BLACKBOX、VAD、DRLキット、バニティーLED、ラゲッジLED、リヤウインカーLED、リバースLED。
まずはTV/NAVIキャンセラー（bluebanana99）から。このキャンセラーはレクサスオーナーから最も多く注文を頂く商品です。後付けスイッチが無く車内のインテリアを損ねる事がありません。
ナビユニットを外してキャンセラーを接続。
キャンセラーはしっかり固定しています。
キャンセラーを取り付けると走行中のTV視聴は常時可能。走行中にナビを操作したい場合はステアリングスイッチの「終話ボタン」の2回押しします。
こちらはオーディオの音質が劇的に良くなる「サウンドシャキット」の接続作業。
純正アンプにアクセスする為、運転席側クォーターパネルを外します。
隠れているのが勿体ないマークレビンソンのアンプ。カッコいいですね！ちなみに標準オーディオの場合もアンプは同じ位置に設置されています。
配線は全て半田付けで接続。
サウンドシャキット本体はリヤシート下へ。
コントローラーはこの位置へ。手探りで操作出来ます。
尚、サウンドシャキットは非常に良い商品でしたが既に生産が終了しています。後継機種に関してはメーカーからのアナウンスはありませんが、個人的にも期待しています。
DRLはクラフトマンさんの製品。こちらは車両の空きハーネスを利用してファイヤーウォールの通線作業を簡略化したスマートコネクトタイプ。取り付けには目的のカプラが空いているかどうかを事前に確認する必要があります。
スモール/ON。今まではこの明るさでしか光りませんでしたが、、
IG/ONでここまで明るく光る様になります。
付属のON/OFFスイッチはこの位置へ。
レーダー探知機は指定店モデルのZ260Csd。GPSアンテナメーターフードの内側に隠してなるべくダッシュボード上に部品を置かない様にします。
スロットルコントローラーはTOMS製。こちらもディスプレイを綺麗に設置しました。
LED関係はバニティーランプとラゲッジランプ、、

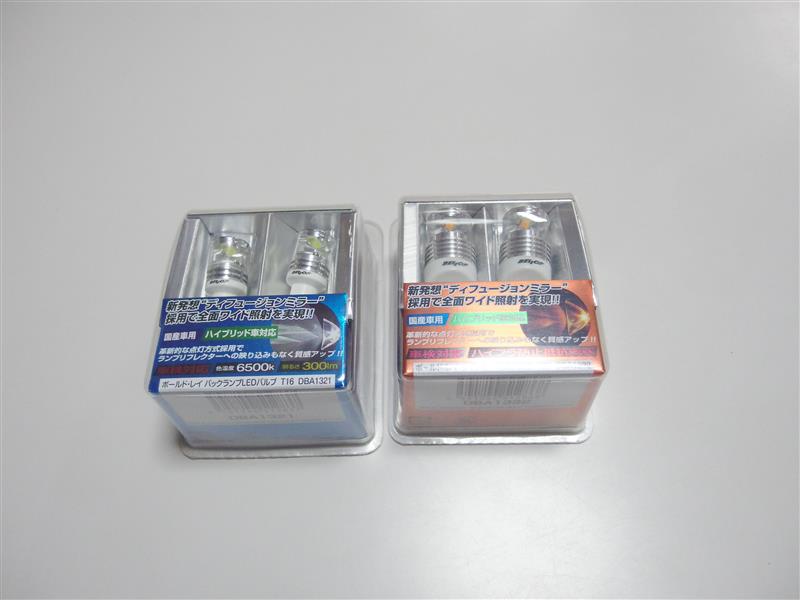

リヤウインカーとリバースランプ。

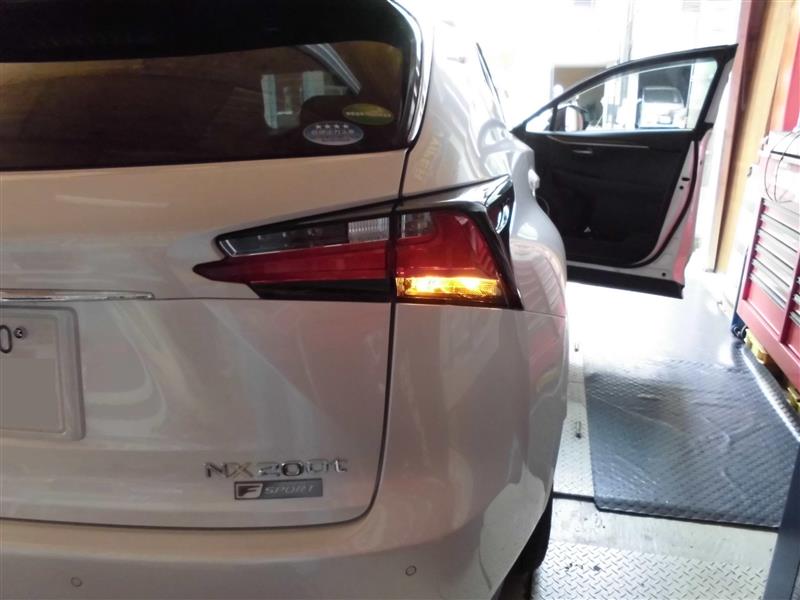

ウインカー
リバース
ウインカーLED化にはハイフラ防止用抵抗の設置が必須。配線は半田付けでしっかり接続しています。
抵抗は熱を持つので放熱の良い場所へ固定する必要があります。固定は両面テープ＋コーキングにて。
BLACKBOXとVADも依頼の多い施工です。
遠方から御依頼頂き誠にありがとうございます。イトウデンキの施工で楽しいカーライフのお手伝いが出来れば幸いです<m(__)m>
