お車はマーチK13。

お客様はみんカラユーザーでもあります、たっつん13様です。

ロールバーの追加ご依頼をいただき、本日は完成したお写真を

何点かUPしたいと思います。


マーチK13に装着されてたロールバータイプですが、

「２名乗車　４点式　Bピラー付き」＋アルミのクロスバーを追加した

ものになっていました。





今回はこちらに　＋本体平行バー、　＋サイドバー

を追加する事となりました。

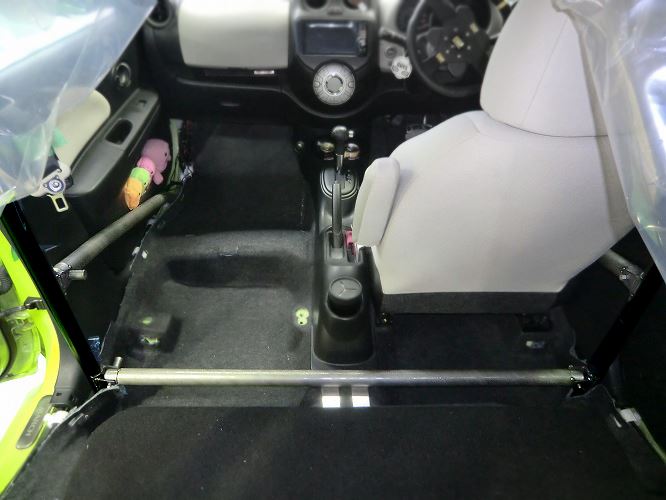

塗装前のものです↓

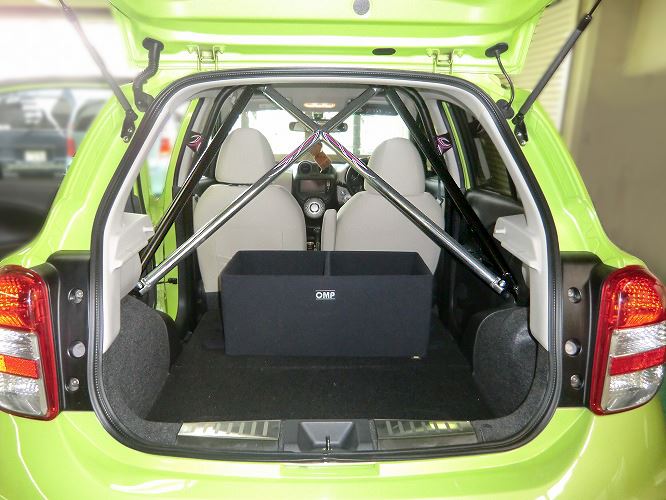

塗装後です↓

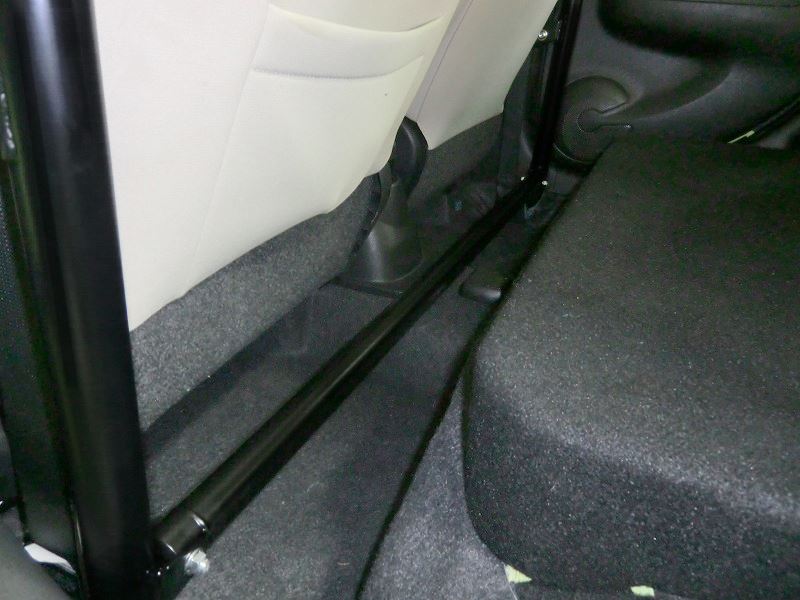

 ＋本体平行バー

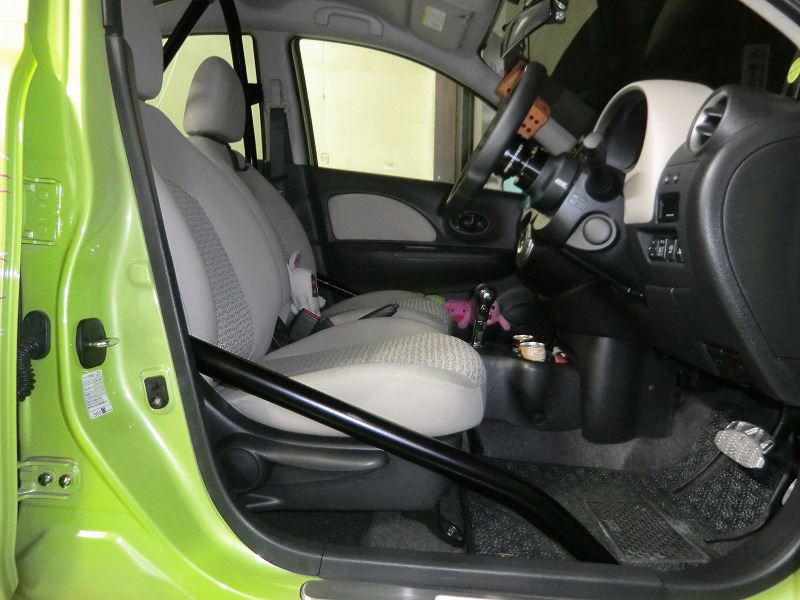

＋サイドバー

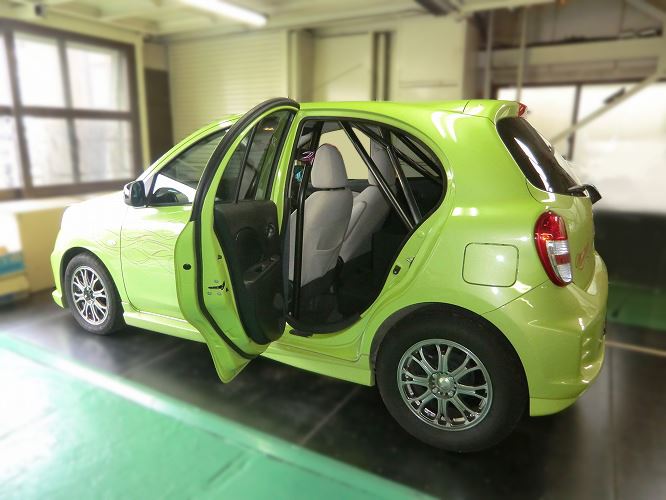

ご覧のとおり、乗り降りがしやすいデザインとなっております。

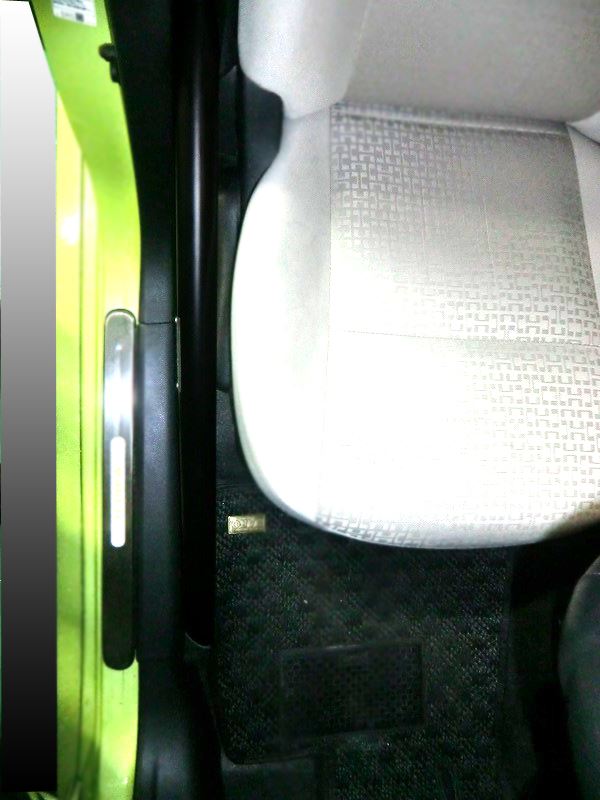

バーを極力車体に沿わせて、座席との空間が狭くならないように

仕上げてます。



ロールバーは以上になります。

どうぞ過去のロールバー製作の記事と合わせて

お読みください♪

→　【マーチK１３、再びご入庫です♪】




次は下回り補強の様子をUPしたいと思いますので、お楽しみにヽ(・∀・)ノ

それでは本日はこのへんで♪　




2013年11月10日（日）に
富士スピードウェイで開催される
トヨタの1年に1度のイベント♪
【TOYOTA GAZOO Racing FESTIVAL 2013】

♪入場料はウレシイ無料となっております♪　
　時間　　　　　　7:00～16：30（予定）　
　会場　　　　　　富士スピードウェイ
　公式サイト　　http://www.tgrf.jp/　

レースでもない！ 走行会でもない！ 全てのクルマ好きのためのTOYOTA GAZOO Racing Festival 今年も数多くのレーシングカーが大集合する他、 毎年大好評の体験プログラムは更にパワーアップに…！！ 　>>詳細はホームページへ

「愛車自慢コンテスト」 クルマ好きの皆さんが主人公! パドックでの展示・パレードラン（希望者のみ）を行い、来場された皆様からの人気投票により、優秀車両を決定。入賞車両にはトロフィー、並びに副賞を贈呈させていただきます。

「世界最大級の86/BRZパレード」  みんなの参加で記録に挑戦！ 世界遺産に認定された富士山のお膝元、富士スピードウェイで日本中の86/BRZが大集結！ みなさんの86/BRZで富士スピードウェイのコースを埋め尽くそう！

「オーナーズクラブミーティング」 トヨタ車だけじゃない！ トヨタ車でもトヨタ車以外でもオーナーズクラブの方々であれば参加可能。 自慢のクルマでご参加ください！ 皆さんの愛車で参加いただき、自慢して、語り合って、見て、乗って楽しんでください。

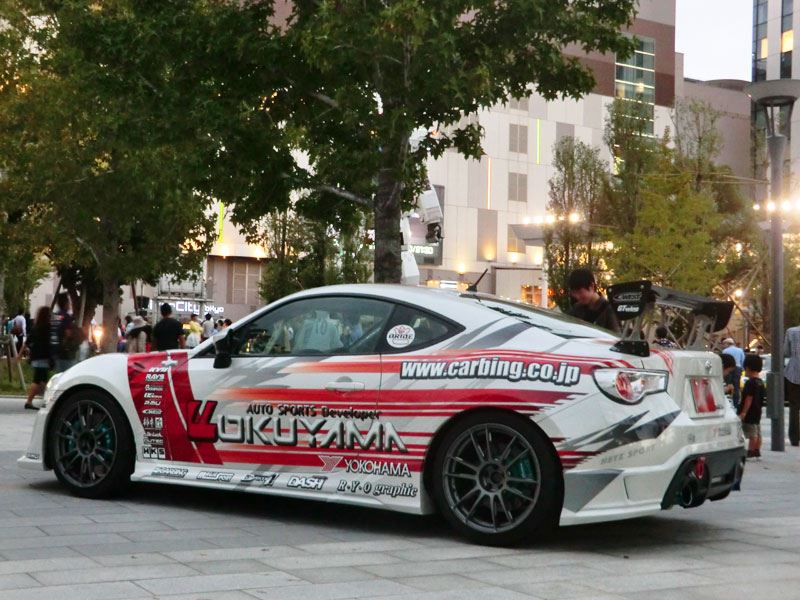

(・∀・)ノ　オクヤマも今年も出展します★　
デモカーの展示＆オクヤマ商品を販売しますので
是非ブースへ足をお運び下さいませ★

---

ブログランキングに参加中！


↑１日１回クリックお願いします♪　m(..)m↑

現在、モータースポーツ・フォルクスワーゲン・カー用品のランキングに参加中!!

---

今日の気になる記事!!

【＜レクサスIS-F ＞　製　品　化　決　定　♪　】
常連客となっております♪
【ダートトライアル！松波選手から第７戦 参戦レポートを頂きました♪】
【マーチＫ１２　のお取付です♪♪】
【明日から 全日本選手権第７戦 RALLY HOKKAIDO 開催です♪　】

 『86 ＆ BRZの記事はこちら！』


★★再来週は「TOYOTA GAZOO Racing FESTIVAL 2013」が  開催されます★★

イベント車種のトヨタ86/スバルBRZの補強製品を チェックしてみてね (≧∇≦)/

８６オーナーの皆様のみならず BRZのオーナーの方もガッチリボディーを手に入れてください♪

その他にも････


ロールケージ


■国際モータースポーツ競技（グループN ラリー・国内レース）用ロールケージ

■ロールバー 内装付き車両用

■ロールバー 内装無し車両用

・ボディ補強専門メーカーオクヤマがコンペティションシーンで
　培ったノウハウをフィードバック。
　ボディー剛性のアップはもちろん、安全性を考慮した設計で
　万一のアクシデント時のリスクを軽減。

・コンペティションからストリートユースまで用途に応じて、
　豊富なバリエーションをラインナップ！

・又、オクヤマでは他メーカーに先がけ、Bピラー止めが標準装備！
　Bピラーを固定することにより剛性力の向上はもちろん、乗員保護
　・スポーツ走行時に威力を発揮します。


さらに････


アンダーガード

■ワンタッチタイプ/3mm　￥72,450（税込み）　品番： 503 055 1

■ワンタッチタイプ/5mm　￥84,000（税込み）　品番： 500 055 1

■ワンタッチタイプ/5mmインナーリブ付　￥144,900（税込み）　品番： 501 055 1

■スタンダードタイプ/3mm　￥63,000（税込み）　品番： 503 055 0

■スタンダードタイプ/5mm　￥74,550（税込み）　品番： 500 055 0

■スタンダードタイプ/5mmインナーリブ付　￥120,750（税込み）　品番： 501 055 0

・路面との接触から車の心臓部（エンジン・ミッション）を保護。素材は軽量で耐久性の高い、
　A2017ジュラルミン材を採用。

・ラリーのサービスタイムなどの短時間のメンテナンスを行えるよう、4カ所のボルトを緩める
　だけで簡単にガードを取り外す事のできるワンタッチタイプ。（※ワンタッチタイプ）

・舗装された路面用の『3ｍｍタイプ』、良好路面時に向いた『5mmタイプ』
　悪路などの過酷な路面用の『5mmインナーリブ付きタイプ』など用途によって色々。

　※BRZ(ZC6)は未確認になります。



フロアガード

■ZN6/ZC6用　￥42,000（税込み）　品番： 522 055 0

・ラリーやダートトライアル走行時の路面との接触や石はねからボディやフロア下部を
　しっかりガード。

・素材は軽量で耐久性に優れたアルミ材（A5052 厚さt＝2.0mm）を使用。

・専用設計なので、車体にジャストフィットします。



タンクガード



■ZN6/ZC6用　￥39,900（税込み）　品番： 520 055 0

・ラリーやダートトライアル走行時の路面との接触や石はねから燃料タンクを
　しっかりガード。

・素材は軽量で耐久性に優れたアルミ材（A5052 厚さt＝2.0mm）を使用。

・専用設計なので、車体にジャストフィットします。



リアデフガード


・ラリーやダートトライアル走行時の路面との接触や石はねから
　リアデフをしっかりガード。
・素材は軽量で耐久性に優れたジュラルミン材
　（A2017 厚さt＝5.0mm）を使用。
・専用設計なので、純正デフにジャストフィットします。

￥18,900(税込み)
品番：521 055 0


マットフラップ
　

・ラリー・ダートトライアル走行時の泥や石はねからボディや
　フロア下部を保護します。
・フラップ素材は軽量で耐久性のある赤ウレタン(3mm厚)赤を使用。
・８６/BRZ専用設計のためボディにジャストフィット。

フロント ￥19,950(税込み)
品番：550 055 0
リア ￥18,900(税込み)
品番：555 055 0


ヒールアジャストプレート
ドライバーフットレスト


＜ヒールアジャストプレート＞
・内装除去後の運転席フロアをフラットにし、的確なペダル操作を
　サポート。
・取付けはフロアへの直接ビス止め。
・86・BRZ専用設計、アルミ製。

＜ドライバーフットレスト＞
・表面にエンボス加工を施し、ハードなドライビングでもドライバーの
　身体をサポートします。
・取付方法はフロアへ直接ビス止めする形となっております。
・アルミ製

ヒールアジャストプレート ￥9,450(税込み)
品番：315 055 0
ドライバーフットレスト ￥5,775(税込み)
品番：313 055 0


ナビフットレスト


・アルミ製。両足でナビゲーターの身体をサポートします。
・取付け方法はフロアへ直接ビス止め。
・アルミ製

￥12,600(税込み)
品番：314 055 0


フリップアップトーイングフック


・純正の牽引フック取付け穴へ装着するタイプのスチール製
　首振りトーイングフック。折り曲げることで装着したままでも
　公道走行が可能です。
・走行中に振動や風圧で車体側へ倒れてキズにならないように、
　プランジャーを採用し、工具を使わずに0°/90°/180°で固定が
　できるため、緊急時にすぐフック部を可動させる事ができます。
　また、フリップアップトーイングフックのボディ側に、ゴムブッシュを
　張り付けることでも車体を保護。
・FIA J項の基準に則った形状設計のため、国際・国内レースにも
　使用可能です。可動部分のフック形状を完全なリング形状と
　することで高剛性を実現。
・レーシーな雰囲気を演出するドレスアップアイテムとしても有効です。
・純正の牽引フック取り付穴へボルトオン。
・カラーはレッド。

86 フロント用 ￥18,690(税込み)
品番：301 079 0
86 リア用・BRZ フロント/リア用 ￥18,690(税込み)
品番：301 080 0

---

ブログランキングに参加中！

↑１日１回クリックお願いします♪　m(..)m↑

現在、モータースポーツ・カー用品のランキングに参加中!!

---

★★再来週は「TOYOTA GAZOO Racing FESTIVAL 2013」が  開催されます★★

イベント車種のトヨタ86/スバルBRZの補強製品を チェックしてみてね (≧∇≦)/ フレームブレース リア ・加速時やコーナリング時に掛かるストレスを車のボディは常に負荷として入力されています。 　そこで、フレームブレース リアを装着することにより、リア廻りのボディ剛性を高めボディの 　ねじれを抑えます。リアの剛性をあげる事により、加速時やコーナーでの立ち上がり時の 　安定性やテールの滑り出しを把握しやすくし、操縦性を向上させます。 ・左右を結ぶシャフトとブラケット部を溶接し一体化構造により、さらなる軽量化と強度を追求 　しています。 ・パイプ部はねじれ剛性の高いオーバルシャフトを使用。 　（パイプ口径２０ｍｍ×４０ｍｍ 厚み：スチール製1.6㎜） ・材質はスチール製、色はホワイト、傷に強い粉黛焼付塗装です。 ・リアバンパーを取外さずに取付が行えます。 ・取り付けはボルトオンです。 ■スチール製 　￥10,290（税込み）　品番： 692 055 0 メンバーブレース フロント ・フロント サスペンションメンバーを3点支持で結合させる事で、フロントのサスペンションに 　荷重が掛かった際のメンバーの余計な動きを抑制させ、コーナーリング時はもちろんのこと、  　直進安定性も格段にアップさせるとともに、アライメントの変化を抑制します。 ・パイプ部はねじれ剛性の高いオーバルシャフトを使用。 　（パイプ口径２０ｍｍ×４０ｍｍ 厚み：スチール製1.6㎜） ・材質はスチール製、色はホワイト、傷に強い粉黛焼付塗装です。 ・取り付けはボルトオンです。(純正アンダーカバーは無加工で装着ができます。) ■スチール製 　￥15,750（税込み）　品番： 671 055 0 メンバーブレース リア メンバーブレース リア Ver.1 ・リアサスペンションメンバーの左右を結合させる事で、リアサスペンションに荷重が 　掛かった際のメンバーの余計な動きを抑制させる事により、深いわだちでの車線 　変更時に起きる不安定感や、コーナリング中に起きるふらつき感が軽減します。 ・左右を結ぶシャフトとブラケット部を溶接し一体化構造により、さらなる軽量化と強度 　を追求しています。 ・パイプ部はねじれ剛性の高いオーバルシャフトを使用。 　 （パイプ口径２０ｍｍ×４０ｍｍ 厚み：1.6㎜） ・材質はスチール製、色はホワイト、傷に強い粉黛焼付塗装です。 ・取り付けはボルトオンです。 ■スチール製 　￥10,290（税込み）　品番： 671 055 1 メンバーブレース リア Ver.2 ・リアサスペンションメンバーを結合することで、リアサスペンションに荷重が掛かった 　際のメンバーの余計な動きを抑制させ、サスペンション本来の性能を引き出すことに 　より、深いわだちでの車線変更時に起きる不安定感や、コーナリング中に起きるふら 　つき感が軽減し、そしてアクセルON時のトラクションが向上します。 ・リアタイヤからボディに伝わるインフォメーションにダイレクト感が生まれ、ステアリング 　初期のリアの挙動変化が分かりやすくなり、レーンチェンジ時にリアセクションとの一 　体感が感じられるようになります。 ・パイプ部はねじれ剛性の高いオーバルシャフトを使用。 　（パイプ口径20ｍｍ×40ｍｍ 厚み：スチール製1.6㎜ ） ・材質はスチール製、色はホワイト、傷に強い粉体焼付塗装です。 ・ロワアームバー リア(690 055 0)とメンバーブレース リア Ver.2を同時装着が可能です。 　フロア後端からサスペンションメンバー・ロワアームとコの字で結ぶ事により、高い剛性 　感を出す事ができます。 ■スチール製 Ver.2 　￥18,690（税込み）　品番： 671 055 2 ロワアーム サポートブレース ・ブレーキング時やコーナリング時に掛かる車のストレスをロワアームの付け根部は常に負荷として入力されています。そこで、ロワアーム サポートブレースを装着することによりロワアームの付け根部の剛性を高め、ロワアームの付け根部のねじれを抑えにより、ブレーキング時やコーナリング時での安定性や操縦性が向上します。また、アライメントの変化を抑制します。 ・材質はスチール製、色はホワイト、傷に強い粉黛焼付塗装です。 ・取り付けはボルトオンです。 ■スチール製 　￥15,540（税込み）　品番： 685 055 0 ロワアームバー　リア ・リアサスペンション左右を結合させ、リアサスペンションに荷重が掛かった際の 　サスペンションメンバーの余計な動きを抑制させると共に、アライメントの変化も 　抑制ます。 ・左右を結ぶシャフトとブラケット部を溶接し一体化構造により、さらなる軽量化と 　強度を追求しています。 ・パイプ部はねじれ剛性の高いオーバルシャフトを使用。　 　（パイプ口径２０ｍｍ×４０ｍｍ 厚み：スチール製1.6㎜） ・材質はスチール製、色はホワイト、傷に強い粉黛焼付塗装です。 ・取り付けはボルトオンです。 ■タイプI（スチール製）　￥11,550（税込み）　品番： 690 055 0 次はラリー、ダートトライアルなど競技用の製品を ご紹介♪ その３に続きます・・・♪

---

ブログランキングに参加中！

↑１日１回クリックお願いします♪　m(..)m↑

現在、モータースポーツ・カー用品のランキングに参加中!!

---

★★再来週は「TOYOTA GAZOO Racing FESTIVAL 2013」が  開催されます★★

イベント車種のトヨタ86/スバルBRZの補強製品を チェックしてみてね (≧∇≦)/

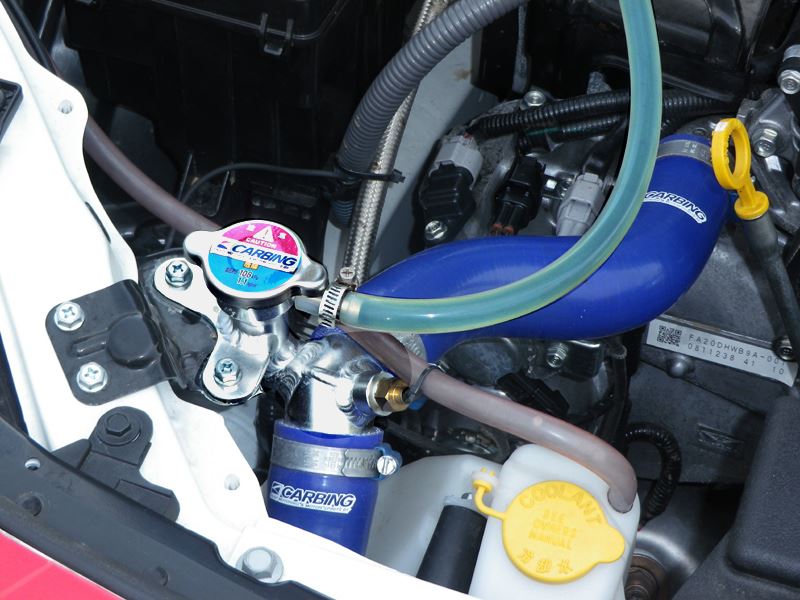

８６/BRZ 車種専用　新製品 ■水温センサーアタッチメント（ラジエーターキャップ付）  ・水温計を取り付けるために水温センサーを容易に取付が可能なキットです。86/ＢＲＺ専用の為、純正部品とトレードインが可能。 また、水温対策の為、ハイプレッシャーラジエターキャップが付属です。センサーネジＰＴ1/8。 　￥20,790（税込み） 　部品番号:　222 055 0 ■リザーバータンク（アルミ製） ・取付が容易にできるよう、取付に必要なホース類がそろっているキットです。 ・キャビテーションを除去することにより冷却系統の圧力が安定し、 水温上昇を制御、ラジエターの却効率を高めます。  ￥50,400（税込み） 　部品番号:　220 055 0

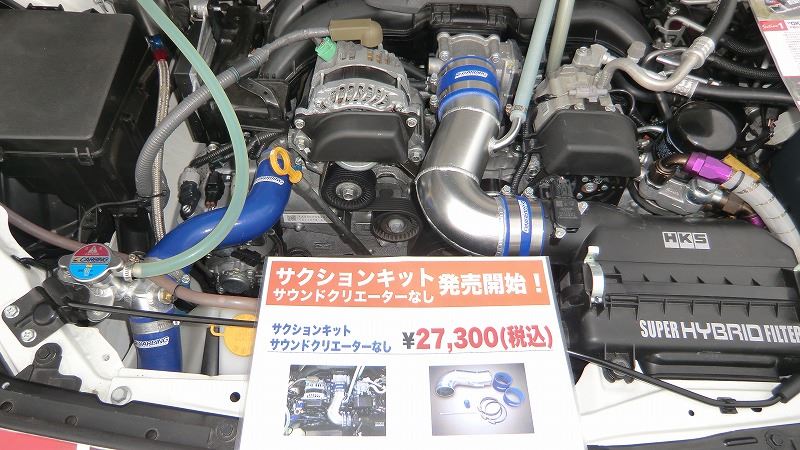

■サクションキット（サウンドクリエーターなし）   　構成部品 　メクラキャップ装着 対応車種：トヨタ86（ZN6） / スバルBRZ（ZC6）   ・サウンドクリエーターの音が雑音に感じる方には最適です。 ・純正ゴム製から、アルミ製パイプに変更することで、アクセルＯＮ／ＯＦＦ時に 発生するパイプの膨張・収縮を無くし、ゼロ発進時や加速時にリニアなアクセルレスポンスを 実現させます。 ・サクションパイプ本体の耐久性も向上させ、純正にありがちな、ホース蛇腹部のクラックを防ぐことにより、交換サイクルが少なくなるメリットがあります。 ・接続ホースカラーの色は鮮やかなブルーを採用。エンジンルームのドレスアップとしても最適です。 ・曲がり形状に変更することで、吸入抵抗を軽減させる事が出来、レスポンスアップにも一役買います。 ・耐久性に優れたシリコン製ホース。材質はアルミ製です。 ・取付けは無加工で純正ホースとのトレードインが可能です。 ￥27,300（税込み） 部品番号:　286 055 1

ストラットタワーバー

■スチール製/タイプI ■スチール製/タイプI/マスターシリンダーストッパー付 ■アルミ製/タイプI/マスターシリンダーストッパー付 ■チタン製/タイプI/マスターシリンダーストッパー付

上記の４タイプをご用意しております。

ストラットバーは、サスペンションのアッパー取付部の左右を結び、コーナーリング時に発生するボディのねじれを抑えハンドリングやスタビリティーを向上させ、サスペンションの性能をフルに引き出すボディ補強の基本パーツです。 フロントに取付けるとステアリング操作に対するレスポンスが向上し、リアに取付けるとリアの挙動が判りやすくなりコントロールしやすくなります。
・	左右のサスペンション上部取付け部（ストラットハウス）を結び、俗に言うストラットハウスの「倒れ現象」を抑制することでサスペンションの挙動を安定させます。コーナリング時発生するボディのねじれを抑えハンドリングやスタビリティーが向上します。又、ステアリングへのリアクションが分かりやすくする為、超扁平タイヤ装着時に段差をゆっくり通過したい時などの繊細な運転もしやすくなります。
・	パイプ部はねじれ剛性の高いオーバルシャフトを使用。（スチール製、アルミ製） スチール製はパイプ口径20ｍｍ×40ｍｍ 肉厚1.6mm アルミ製は20ｍｍ×40ｍｍ 肉厚3.0mm。 チタン製はφ31.8の丸パイプ 肉厚1.0mmを使用しています。
・	スチール製はホワイト、傷に強い粉黛焼付塗装です。アルミ製はポリッシュ仕上げ、チタン製はポリッシュ仕上げ+焼け色付きになります。
・	マスターシリンダーストッパー付はブレーキ効率、ペダルタッチのフィーリングが格段にアップ。
・	フレームブレース フロント アッパーと同時装着が可能です。
・	取り付けはボルトオンです。
	※写真はチタン製になります。

■スチール製/タイプI 　￥14,490（税込み）　品番： 611 055 0

■スチール製/タイプI/マスターシリンダーストッパー付　 ￥18,900（税込み）　品番： 631 055 0

■アルミ製/タイプI/マスターシリンダーストッパー付 　￥27,300（税込み）　品番： 641 055 0

■チタン製/タイプI/マスターシリンダーストッパー付 　￥65,100（税込み）　品番： 618 055 0

※チタン製の仕様・価格が2012年6年30日から変更になりました。

フレームブレース フロント

■アッパー/スチール製 ■アッパー/アルミ製 ■アッパー/チタン製

チタン製が新たに加わり、上記の3種類になりました。

・フロントのストラットアッパー左右とバルクヘッド中央を2本で結び、フロントオーバーハングの
　剛性を高め、 ステアリングレスポンス向上、ブレーキング時の安定性を向上させます。
　 『ストラットタワーバー フロント』と『フレームブレース フロント アッパー』は同時装着が可能です。
　同時装着をすることにより3点支持のトライアングル形状を形成し、さらにしっかりとした剛性感を
　得る事ができます。

・取り付けはボルトオンです。

・パイプ部はねじれ剛性の高いオーバルシャフトを使用。（スチール製、アルミ製）
　スチール製はパイプ口径20ｍｍ×40ｍｍ 肉厚1.6mm
　アルミ製は20ｍｍ×40ｍｍ 肉厚3.0mm。
　チタン製はφ31.8の丸パイプ 肉厚1.0mmを使用しています。

・スチール製はホワイト、傷に強い粉黛焼付塗装です。アルミ製はポリッシュ仕上げ、
　チタン製はポリッシュ仕上げ+焼け色付きになります。
　
　※写真はチタン製になります。


■スチール製 　￥13,440（税込み）　品番： 693 055 0

■アルミ製 ￥17,640（税込み）　品番： 693 055 1

■チタン製 ￥49,140（税込み）　品番： 693 055 2　新発売！

続きまして･･･

ストラットタワーバー リア

■スチール製/タイプI ■アルミ製/タイプI

上記の２タイプをご用意しております。

・路面からショックアブソーバーを通じ、ストラットアッパー部に伝わるストレスに加え、リアの
　トランクの大きな開口部がコーナリング時にボディのねじれの原因になります。そこで、
　左右のサスペンション上部取付け部をストラットタワーバーで結ぶ事により、ボディ剛性を
　高めサスペンション本来の仕事をさせる事ができ、またコーナリング時発生するボディの
　ねじれを抑えハンドリングやリア スタビリティが向上します。

・パイプ部はねじれ剛性の高いオーバルシャフトを使用。
　スチール製はパイプ口径20ｍｍ×40ｍｍ t=1.6
　アルミ製はパイプ口径20ｍｍ×40ｍｍ t=3.0。

・トランク内の小物入れが使用できます。

・内張りの切取り加工が必要になります。

・スチール製は傷に強い粉黛焼付塗装です。アルミ製はポリッシュ仕上げになります。
　
　※写真はアルミ製になります。


■スチール製/タイプI 　￥13,440（税込み）　品番： 651 055 0

■アルミ製/タイプI　 ￥17,850（税込み）　品番： 661 055 0


まだまだオクヤマには８６/ZN6製品をたっくさ～ん、

取り揃えてます♪

記事は続きます...♪

---
