MN-99S ディフェンダーのフレームを

この前紹介したフレームに各パーツを

移植してみたいと思います。

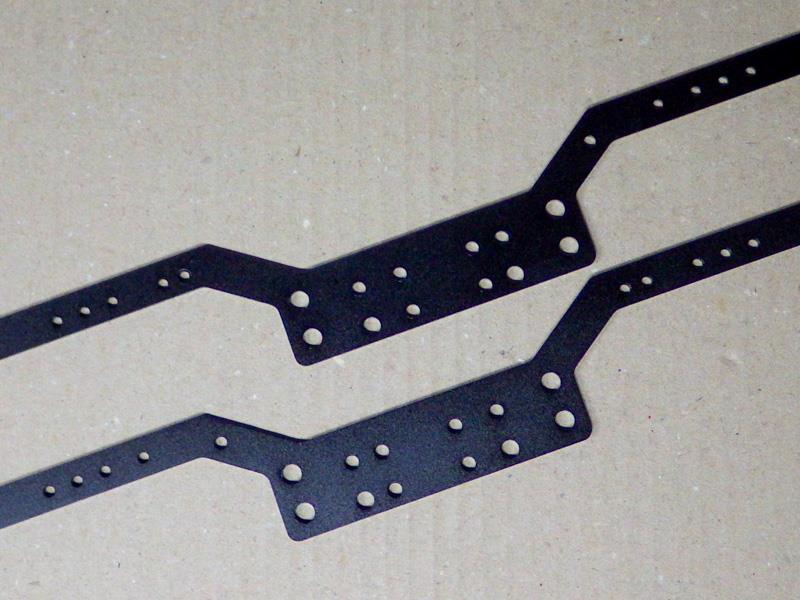

フレームの他に両サイドのフレームを

連結する前後のメタルパーツも用意。


このフレームはAmazonで購入しました。


ブランド: Prasku　というメーカー？　で

同じ商品は、いつも購入している

Aliexpressでは見つけられませんでした。



MN98 MN99Sなど1/12モデルに適合と説明がありましたので、

ダメ元で試しに購入してみました。




このフレームを使用するのにあわせて、

前々から購入していたメタルパーツに一部換装します。



フロント側のサーボ固定フレームとリアのフレーム✕２個です。




オリジナルのフレームと合わせてみると、やはりダメダメでした～　^^;


サーボ固定フレームと２個のリアフレームの

穴の位置はオリジナルのフレームだと合致はするのですが、

購入した、このフレームとは合わないことが判明。


購入したフレームに新たに穴を開ける必要があります。

サーボ固定フレームは

ボンネット内部のバッテリーを載せるマウント用のパーツを

固定することになります。


また、２個のリアフレームは

座席などインテリアを一体化したユニットを２個所でネジ留めして

固定する仕様です。


つまり、オリジナルと同じ位置に正確に穴が開いていないと

バッテリーマウントとインテリア一連パーツを

フレームに取り付け、ボディを載せたときに微妙に

干渉し合って載っけられないなどの問題が生じます。


最初に、オリジナルのフレームの穴の位置を

購入したフレームに「けがい」ていきます。






その後、穴の位置の中央にポンチによる打刻を

行い穴を開ける位置がズレないよう中心点を打刻します。


通常は、ハンド式のドリルで穴を開けるところですが、

今回は、重いボール盤を持ち出して正確に穴を開けました。


分かりづらいですが、穴を開け終えた状態です。




墨出しが悪かったのか、ポンチでの打刻がズレていたのか

わからないですが微妙にズレている箇所があり、

棒状ヤスリで穴を矯正しています。





写真をみるとけがいた円から中心がズレているのがわかります。


それでもなんとか完成させることができました。





ポン付けを期待していたのですが、

思わぬ重労働になっちゃいました～　(^_^;)

MN-99S ディフェンダーなんですが、

オフロード程度では特に問題ないと

思いますが、ちょっとクローラーっぽい

走行だと色々な問題があって走破性に

疑問を感じてしまいます。

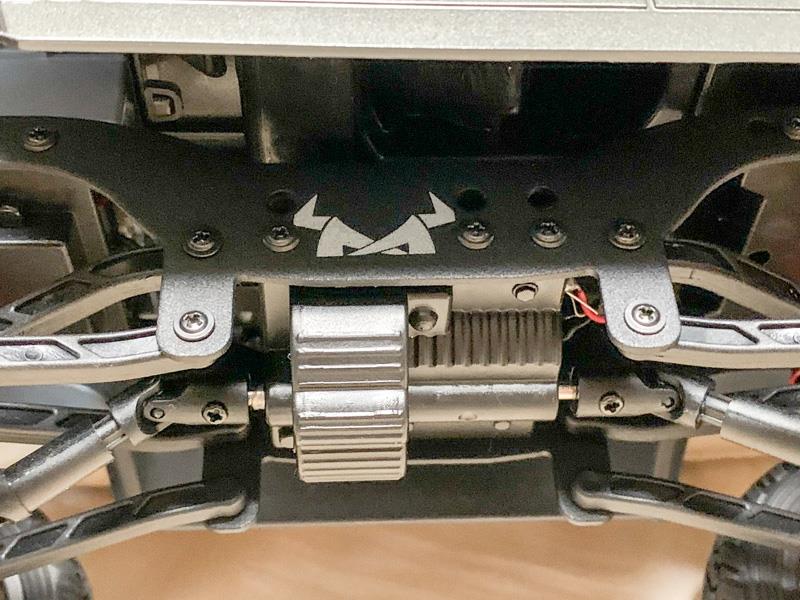

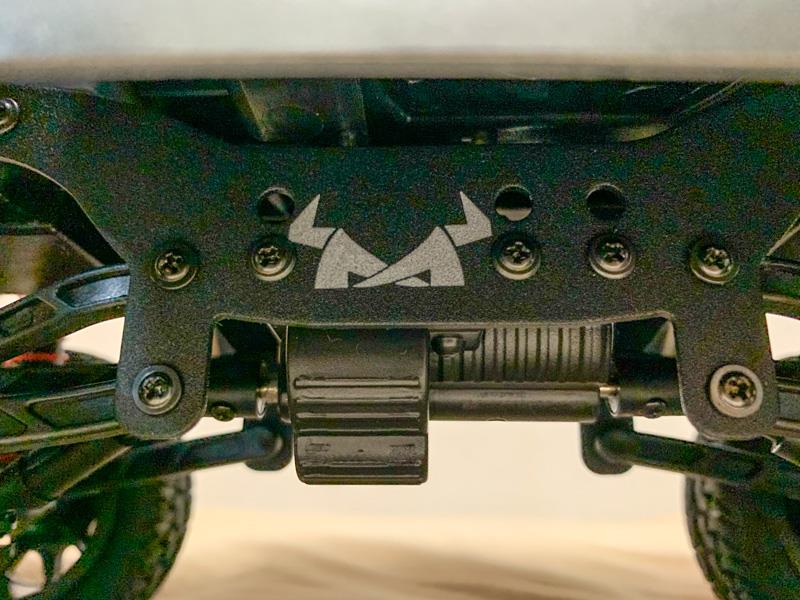

もっとも疑問に感じるのは、モーターギアまわり。

なんで、下側にギアボックスが大きくはみ出てしまうんでしょう。


これだと段差を超えるときに車両中央が岩などに干渉すると

ここが当たってしまって、前に進むことはできません。

ここはできるだけ平坦な処理をするべきなのに。。。？です。




それとギアほどでは無いですがサスペンションのロアアームの

取り付け位置がフレームより下方に飛び出ていること。

ここも当たっちゃうでしょう？？




なので、フレームを見直します。

写真のフレームのようにフレームの下側が直線状になっていて




フレームの高さ内にアッパーアーム、ロアアームの取り付け位置が


収まっていて、こちらのフレームの方が圧倒的に機能的です。




ただ、モーターギアの問題は依然として解決されませんので、

何か考える必要があります。

懐かしいMN-99S ディフェンダー

まだ、持っていたんですね～

処分もせずに。

しばらく放置プレーでしたので

ホコリまみれのMN-99Sを

イジってみたいと思います。


イジると言っても今回はただパーツを購入しただけで、

それも使わずにボツにしたお話になります。


大分前にシャーシの錆をおとし、塗装し直したシャーシですが、

実は作業と同時にカーボン製のシャーシをAliexpressで購入。


単純に安かったので。


商品の価格が1,054円で送料が548円、

合計1,602円でゲットです。

ただ、購入するにあたってカーボンにする必要性は？　でした。

別にスピードを求めるような車両じゃないし、

軽くする必要性は無いですよね～



カーボンなので強度はあるんでしょうが、

スチールの方が剛性は高いような気もしますし。。。

でも、フレームの衝撃吸収性は確かにアップするか。。。


ただただ安かったから。。。

見た目も良くなるんじゃないかな。。。

と思って。。。


カーボンは切断面から繊維がササクレだってきますので、

切断面を瞬間接着剤で処理しておきました～

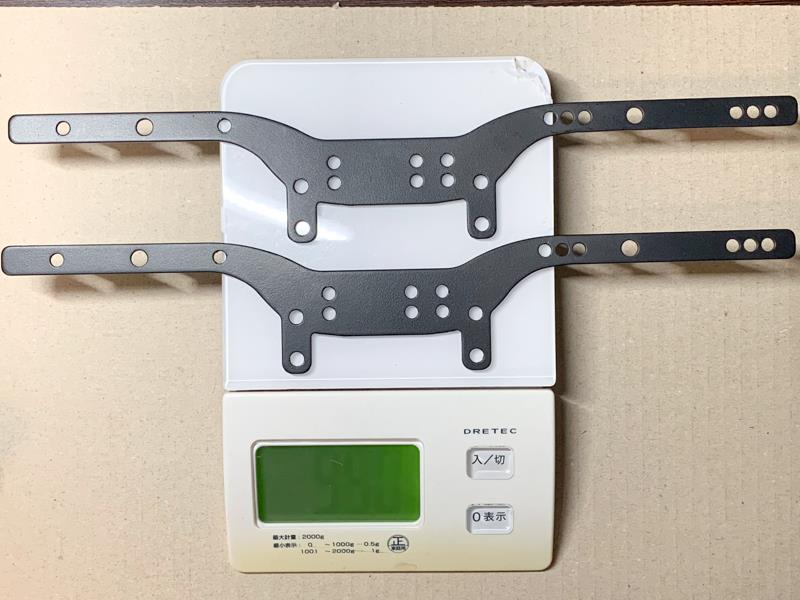

重量を測っておきます。

２枚で24.0g、金属とくらべるとかなり軽いですね～






オリジナルのスチールフレーム



オリジナルを再塗装したシャーシが95.5gでしたので





カーボン製に交換することで71.5gの軽量化になるのですが、

軽量化は必要？

必要ないな～

ということで、こちらの商品の使用は没。。。です。

DEERC MN-99S の関係をネットで

観ていたら、シャーシの塗装に

浮きがあって、そこの塗装を剥がすと

錆が発生していたという動画が

アップされていました。


まさか～　とチェックしてみると。。。

ちょっと塗装が膨らんでいるような気が～

見つけてしまったので、見ないふりもできませんので、

結構な作業ではありますが、シャーシを分解です。

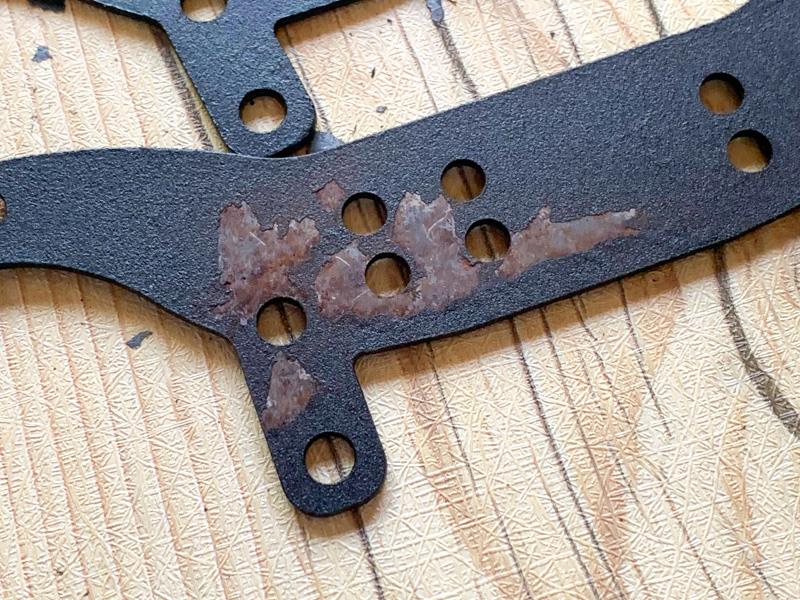

で、膨らんだところをカッター刃の先端で突いてみると。。。



あらま～

見事な錆、サビ、さび



恐るべし中華品


「対岸の火事」ではなく、すぐそこに火が迫っている。。。

というより「火に囲まれちゃった」ってことですね～

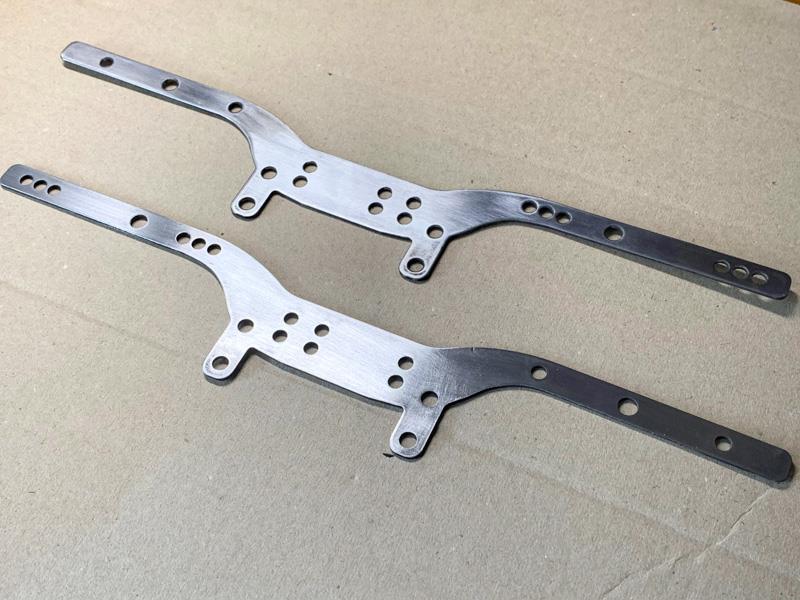

もうこれは、塗装を剥がして、塗装し直しです。


手順は、

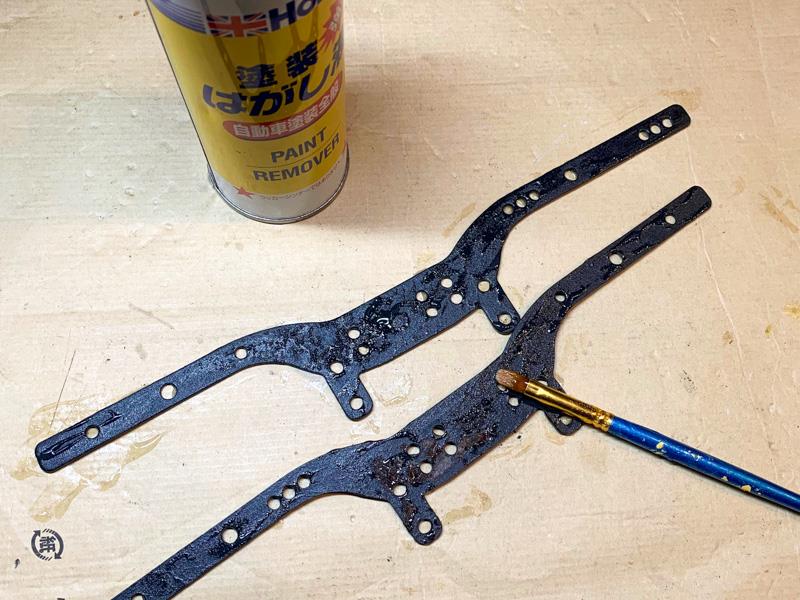

塗装をリムーバーで剥がして、



サンドペーパーで錆を落として、

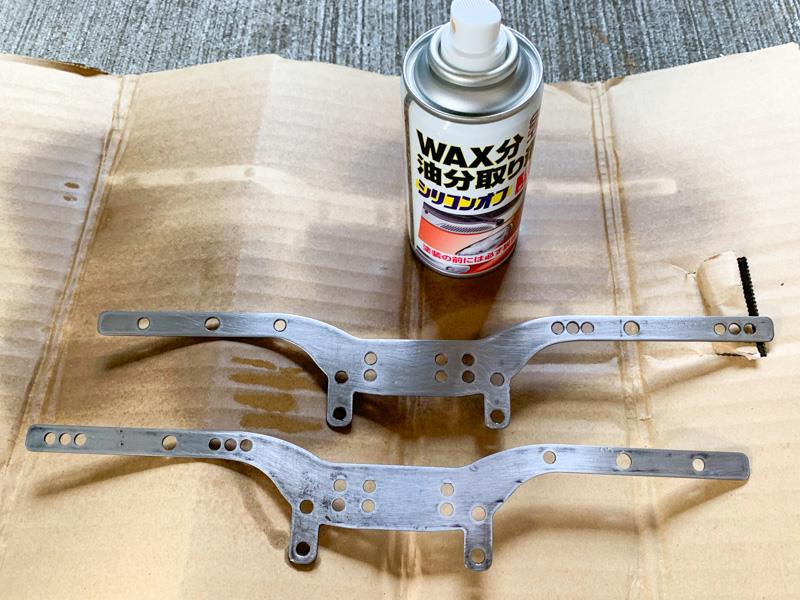

脱脂して、



プライマーを塗って（ピントはどこ？）、

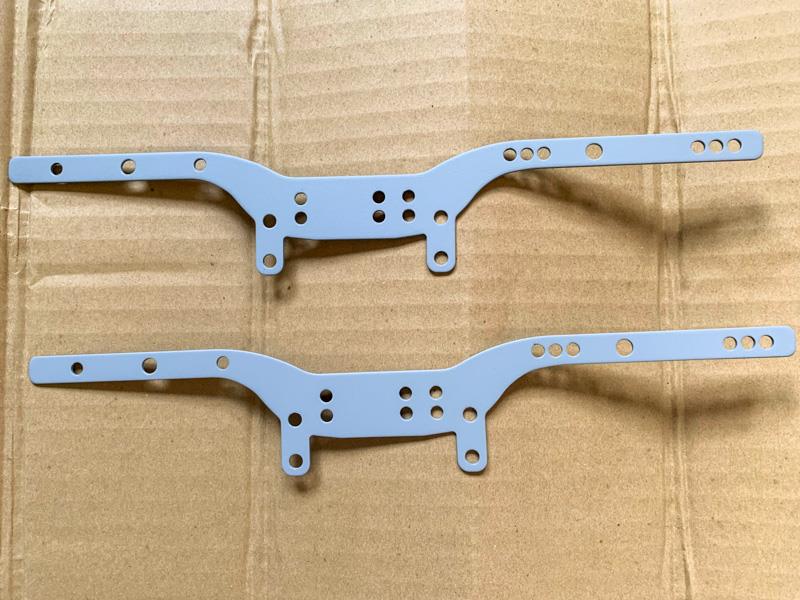

プラサフ塗って





マットブラックスプレーで塗装です。






塗装色の黒はあまりに一般的なので、

異なる色でオリジナリティーを出してみよー

と思ったんですが、

結局在庫であったマッドブラックで塗装です。



ブラックの方が良い？　のかな？？

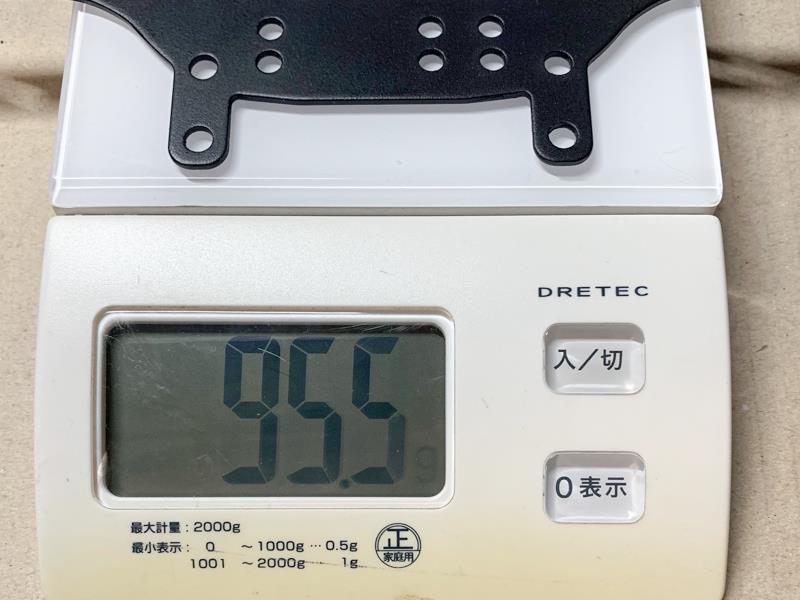

参考までに重量を測ってみました。



見えないですね～



95.5gでした。

今回は当初計画を変更して、

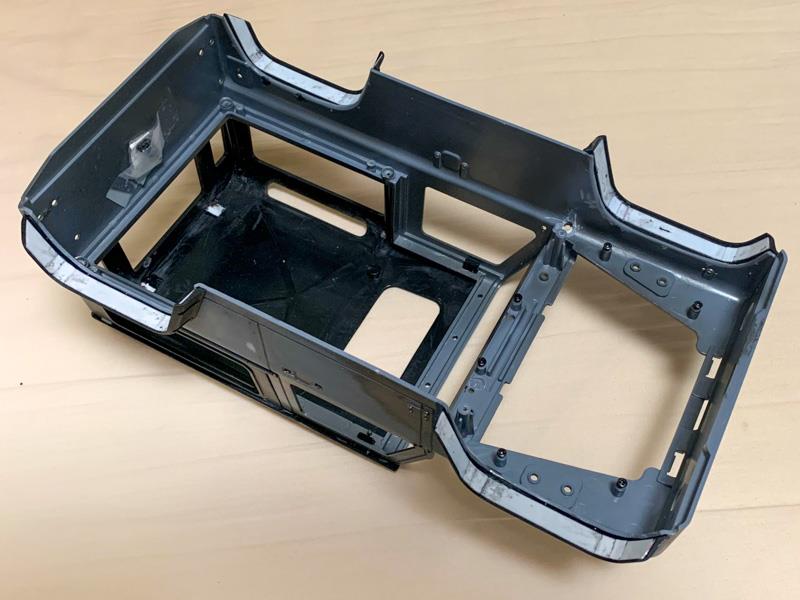

オーバーフェンダーを取付ます。

ボディを塗装したあとに

取り付ける考えでいました。


でも、修理し、塗装後にオーバーフェンダーをネジをねじ込んで

固定してときに割れてしまうと塗装した部分に影響を与えないで

修理するのは非常に難しくなりますので、

先にオーバーフェンダーを取り付け、

オーバーフェンダーごとボディを塗装することにします。

そうすれば、修理してもペイントしますので、

問題はなくなります。

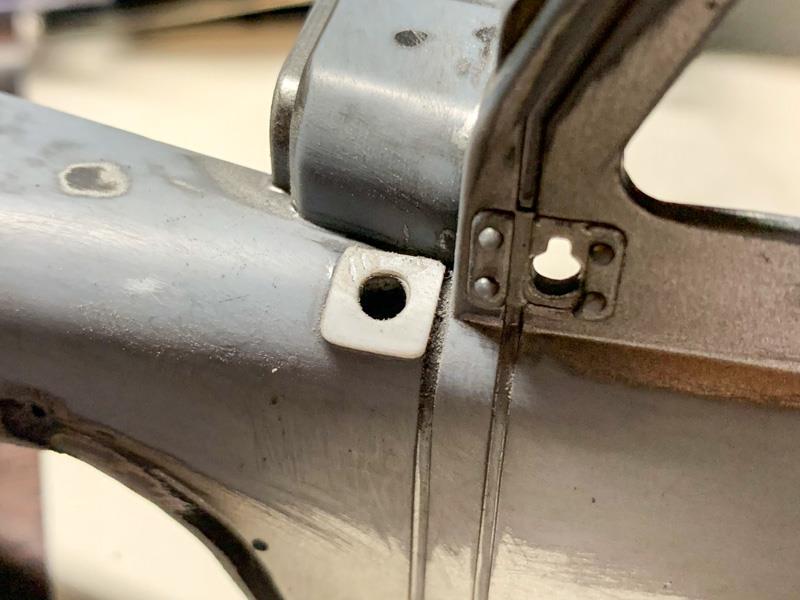

オーバーフェンダーをM1.4の小さなネジで固定します。

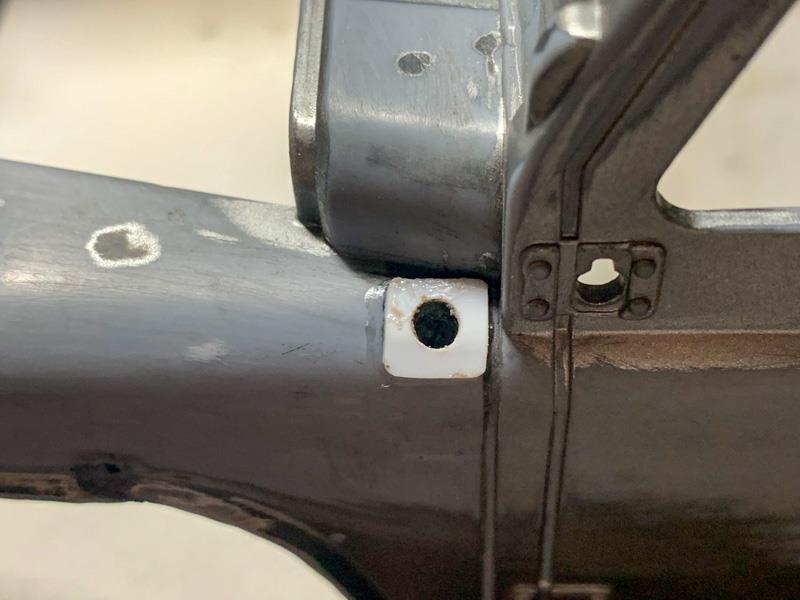

すると修理したところが。。。

割れました～　(^_^;)




思った通りですね～

やはりプラリペアで修理してもネジをしめた外力で

もたなかったです。

ここは、塗装前に修理しておきます。

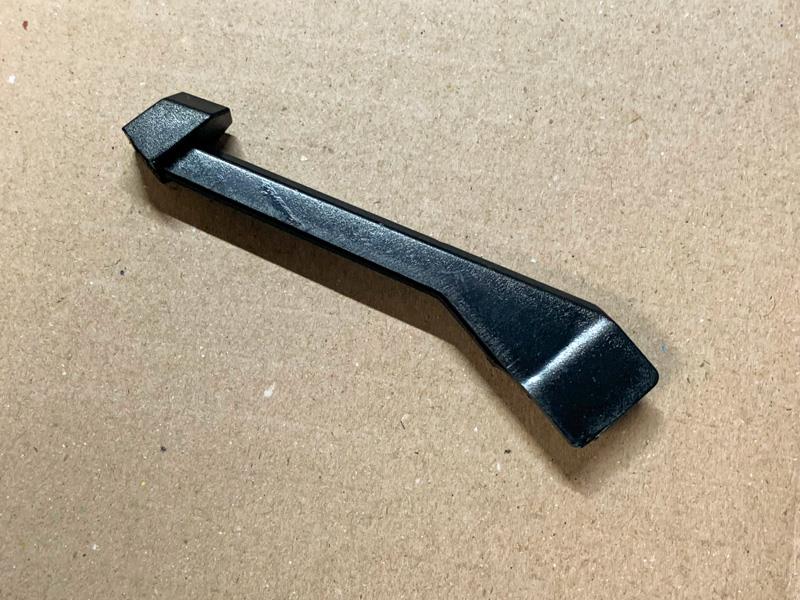

やはり、オリジナルのフェンダーと比較すると、

迫力というのか、カッコ良さがグンとアップします。








また、ネジだけでの取り付けでは、走行中に何かに当たったときに

オーバーフェンダーが割れてしまう可能性がありますので、

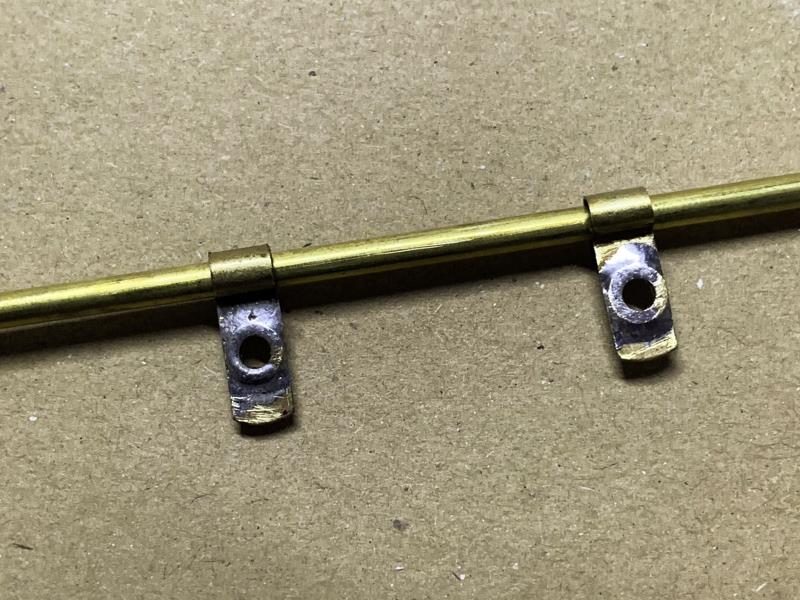

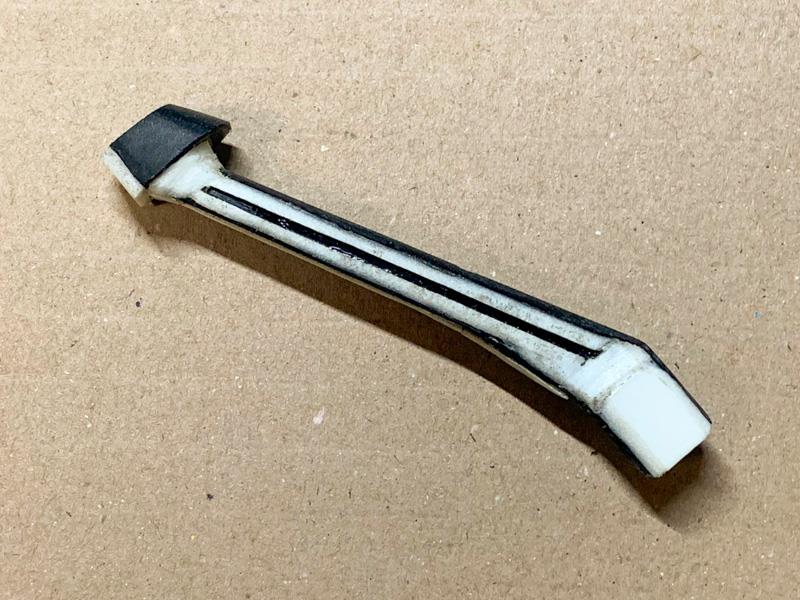

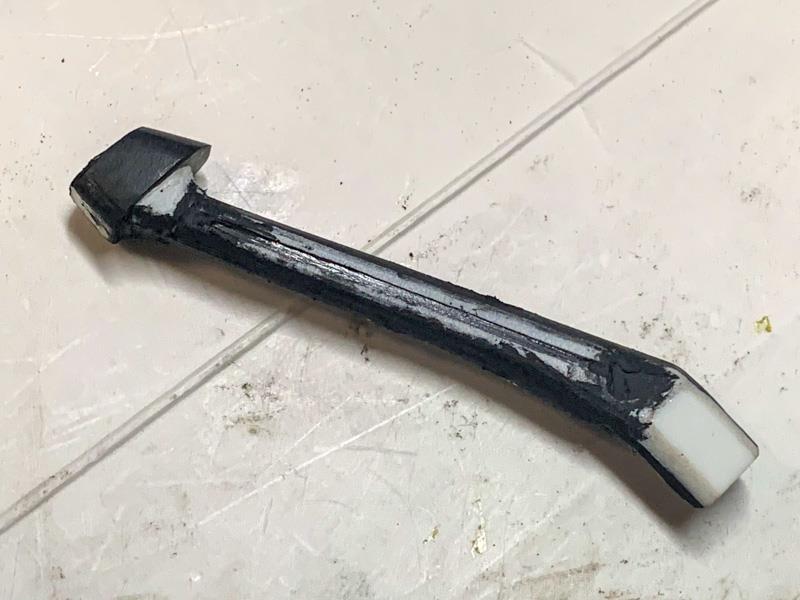

裏から補強をしておきます。

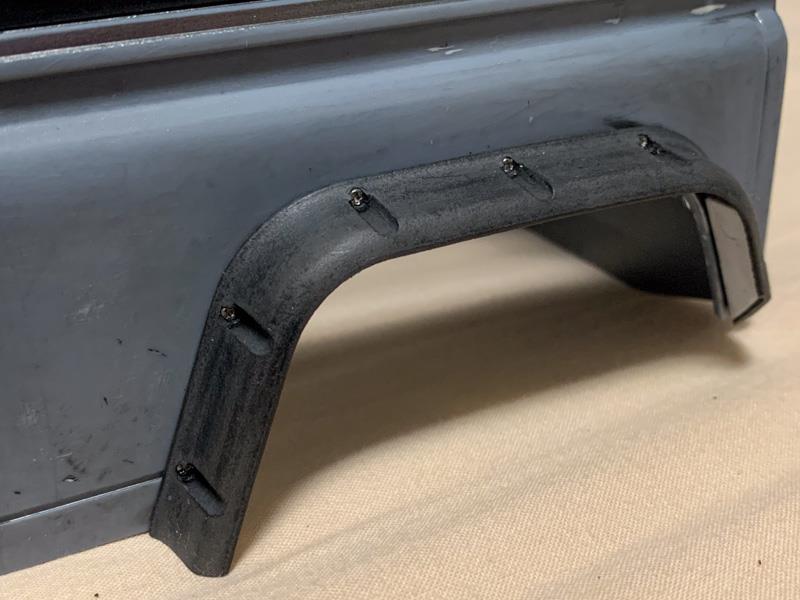

とりあえずは、オーバーフェンダー取付完了です。
