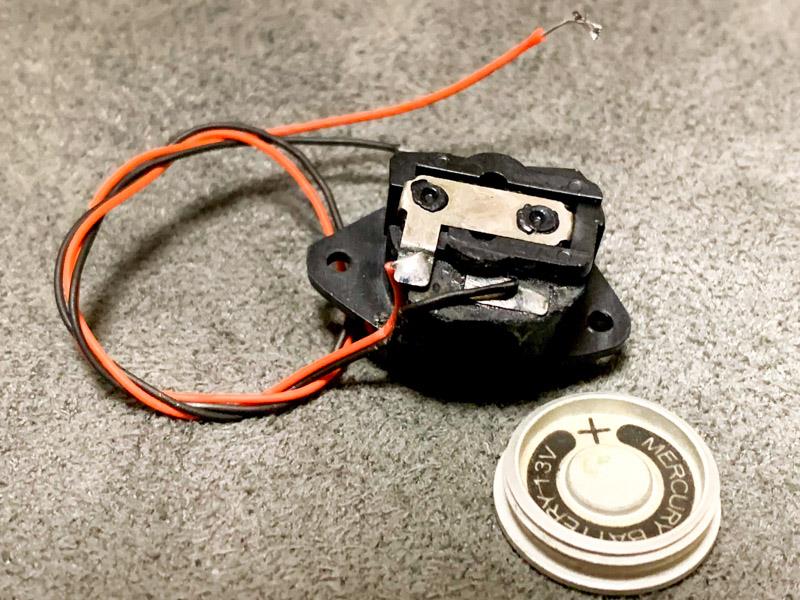

今回は電池ボックスのリペアです。

腐食でひどいことになってましたからね～

ペパーミント色とかグレーに粉々が噴いちゃってます。




勘の良い方ならお気づきだと思いますが、

実は、レストアその４の前に、この作業を行っています。

電池ボックス、使えなかったですから～

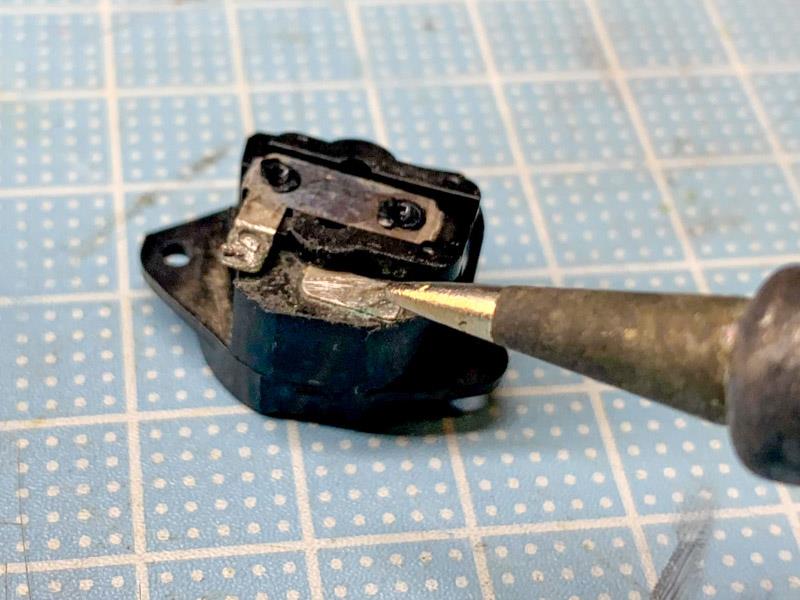

古いハンダを除去するため、古いハンダ表面をヤスリで削ります。

青く腐食したハンダにハンダゴテをあてても、

露出計のチェック、シャッターの調整が終了したら、

メンテナンスも山を越えたことになります。

ただ、これからは時間がかかる作業になっていきます。


まずは、カメラシャーシの清掃と光漏れ対策です。

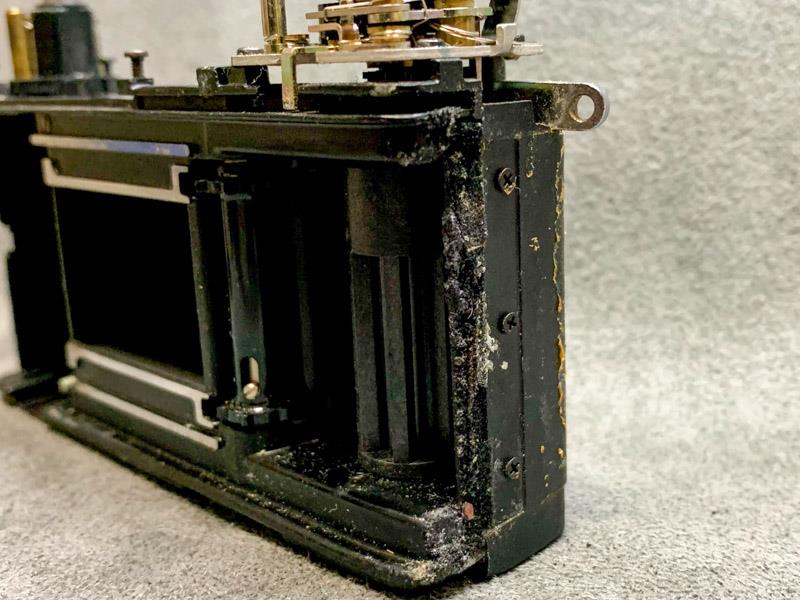

カメラシャーシの洗浄は、古いモルト除去から

始めます、って言っても別にモルトから始めなくても良いですが、

黒い腐食したモルトがポロポロ落ちてくるので、

まずは、こいつから除去していきます。

ピンセットで削りとるように剥がしていきます。

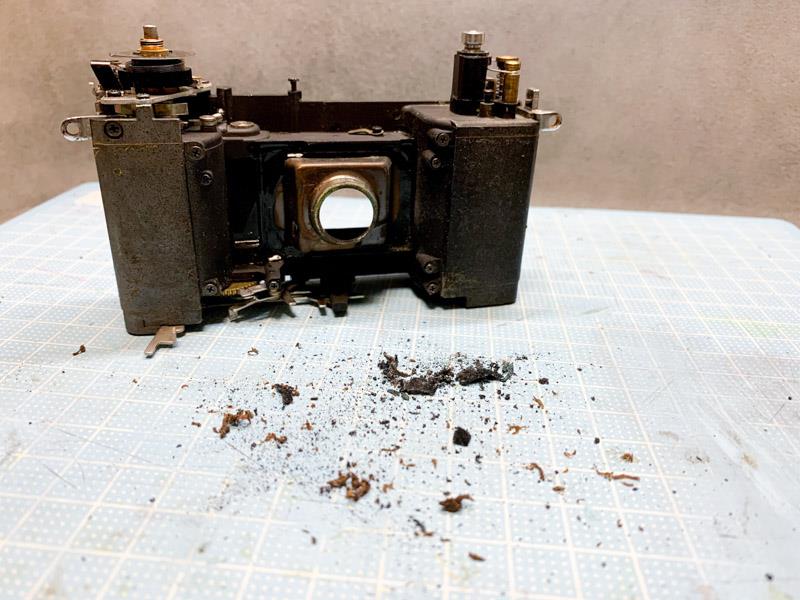

こんなに劣化したモルトが剥がれ落ちてきました。



貼り革をカメラにくっつけていたボンドを剥がします。

KONICA C35の貼り革を接着しているボンドは比較的除去が楽です。

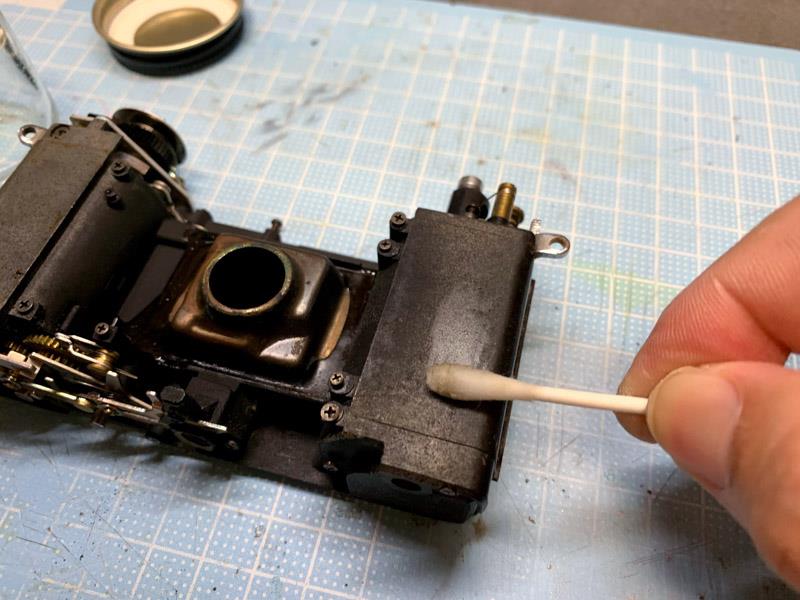

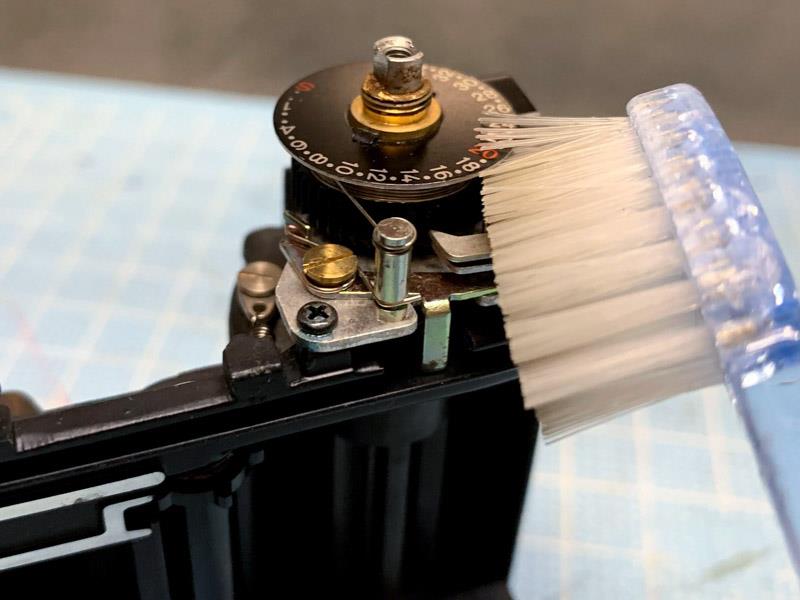

ボディーに付着しているダストを落として行きます。

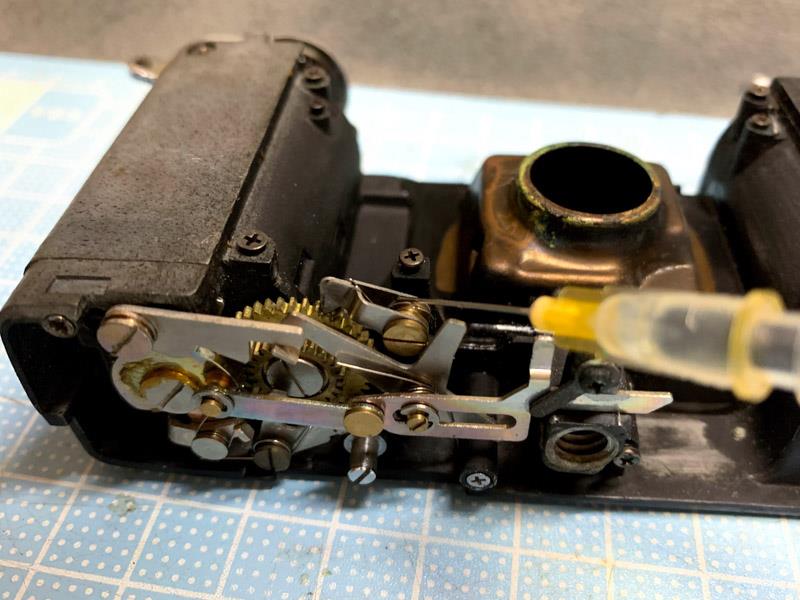

後は、巻き上げレバーや巻き戻しクランク回りのギア関係をチェック、

特に巻き上げレバーに連動して動くカメラ底面部のギア関係や動作箇所には

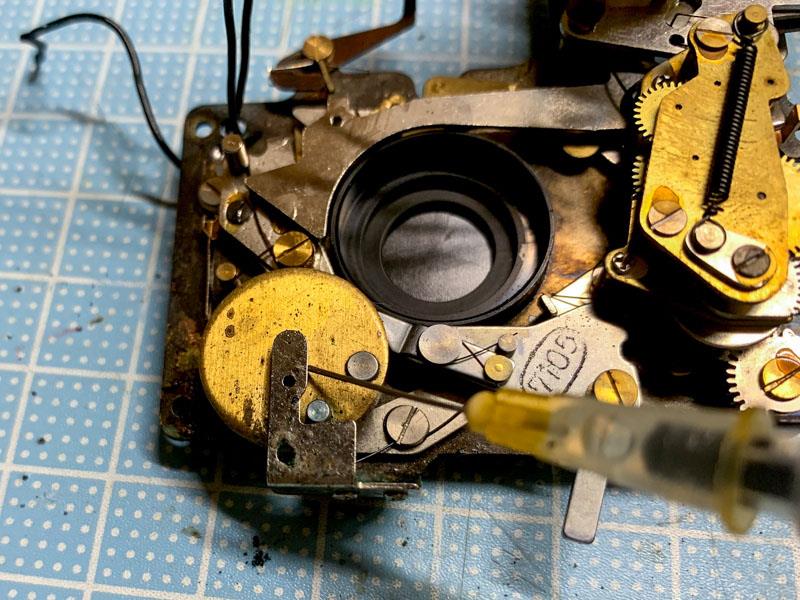

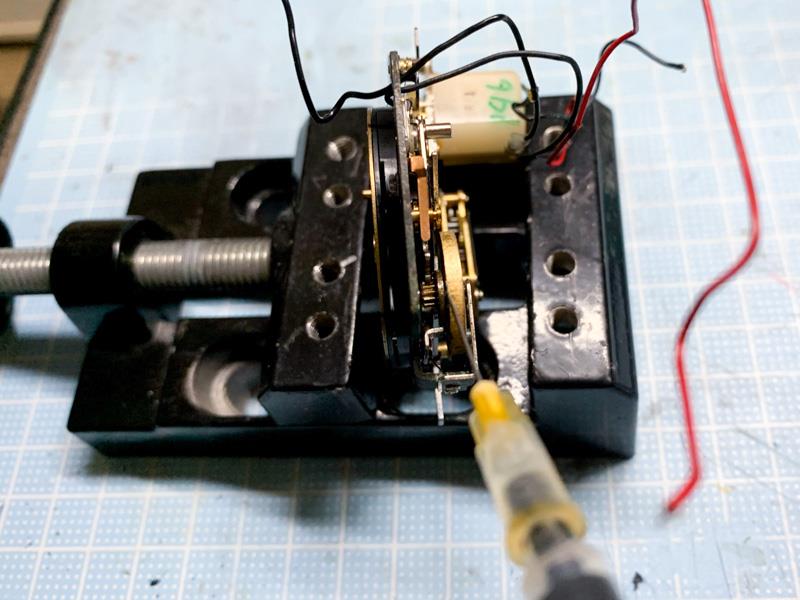

必要に応じて、ベンジンでの洗浄と注油を行います。

露出計がOKとなれば、次のステップは、

シャッター関係のメンテナンスです。

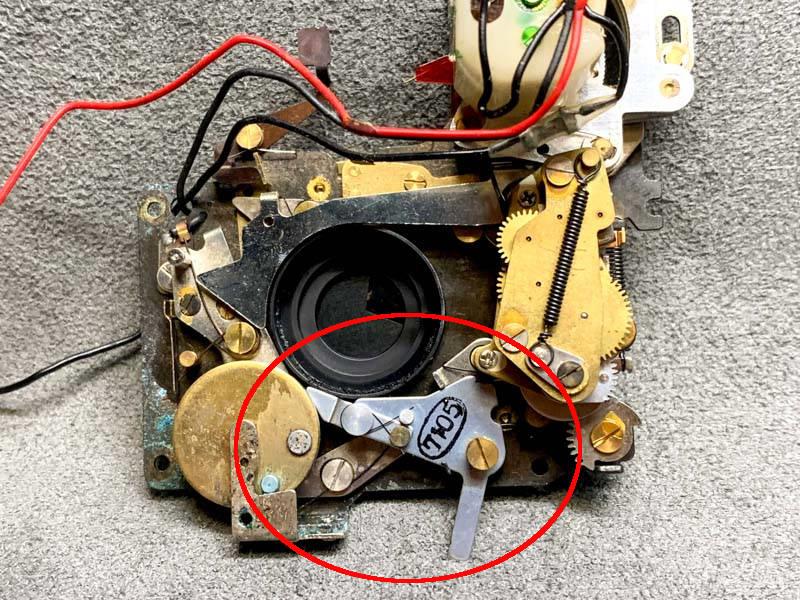

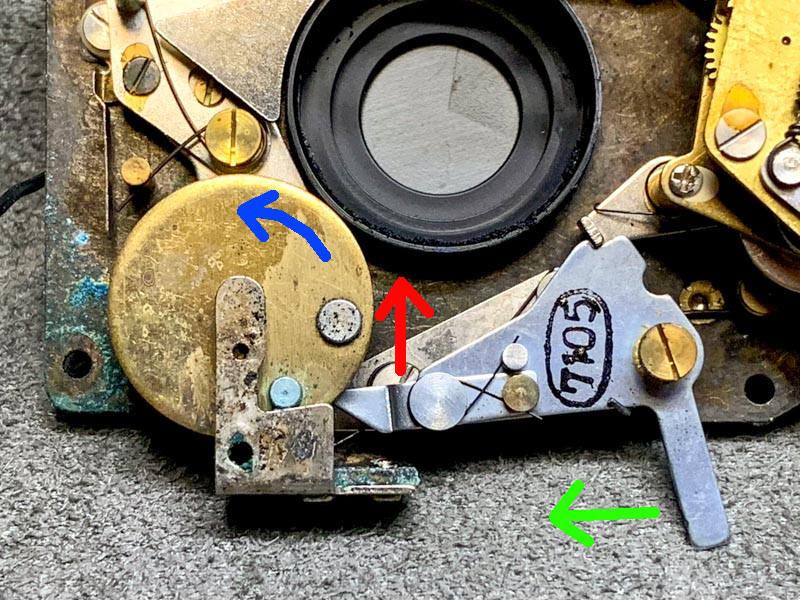

おおまかな仕組みは、巻き上げレバーの巻き上げ操作によって、

おおきなバネの反力に逆らって、トリガーが引かれ、

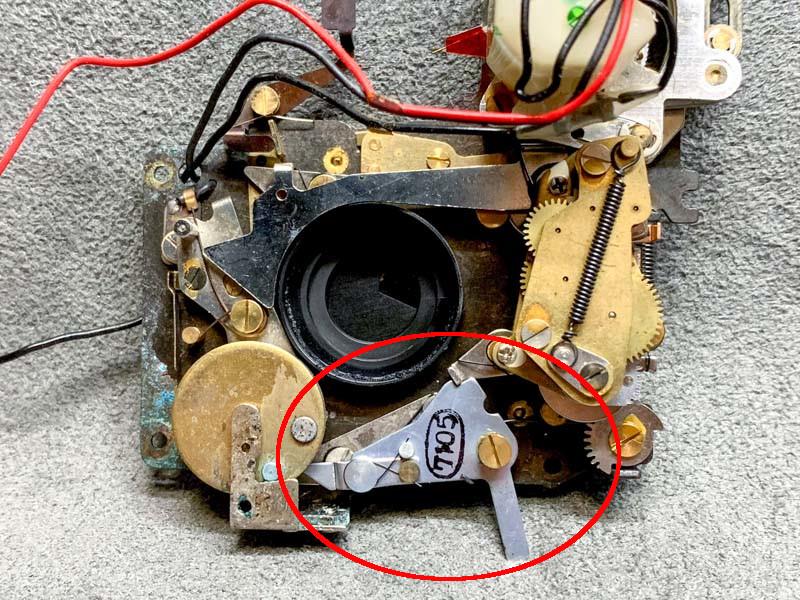

それに連動して赤〇で囲んだ部分の位置が変化します。

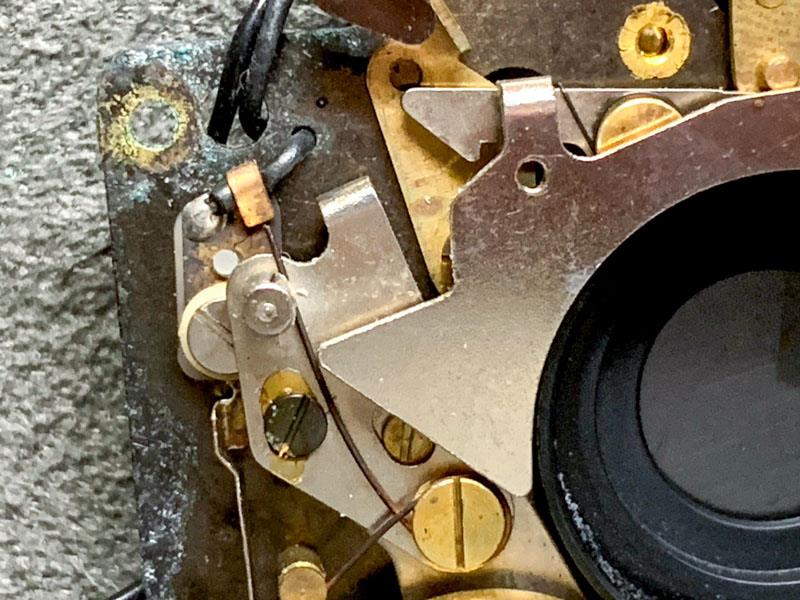

下の写真は、チャージされた状態の写真です。



そして、シャッターボタンを押すと、トリガーが外れ元の位置に戻ります。

下の写真は、シャッターボタンを押したあとの写真です。

今回は、レストア可能かどうか一番の問題を確かめます。


ここをクリアできないと正常に機能しません。

KONICA C35は、電子的に露出を検出して、

その露出に応じて、絞りとシャッタースピードを

オートで決定しますので、露出計が機能していないと

まともな撮影はできません。


詳しいことはわかりませんが、露出計がイカレていると

シャッタースピードが固定されるとかなんとか。。。

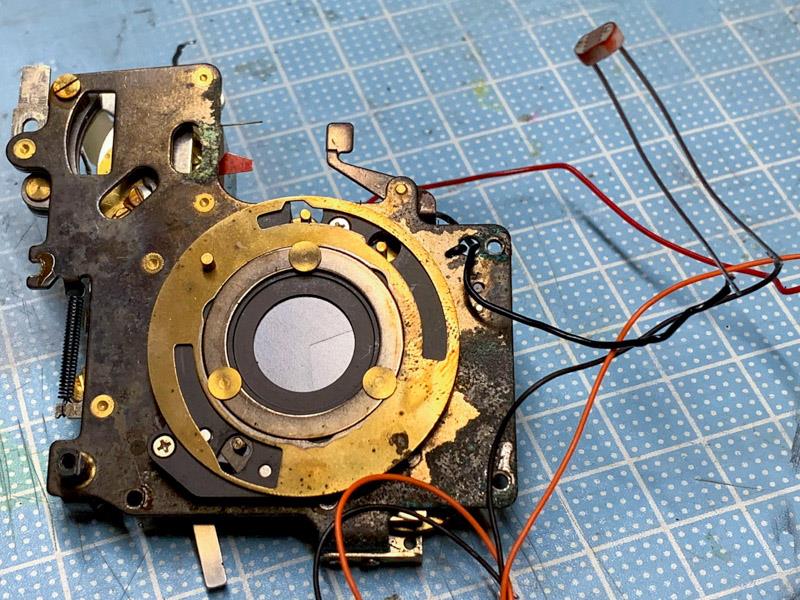

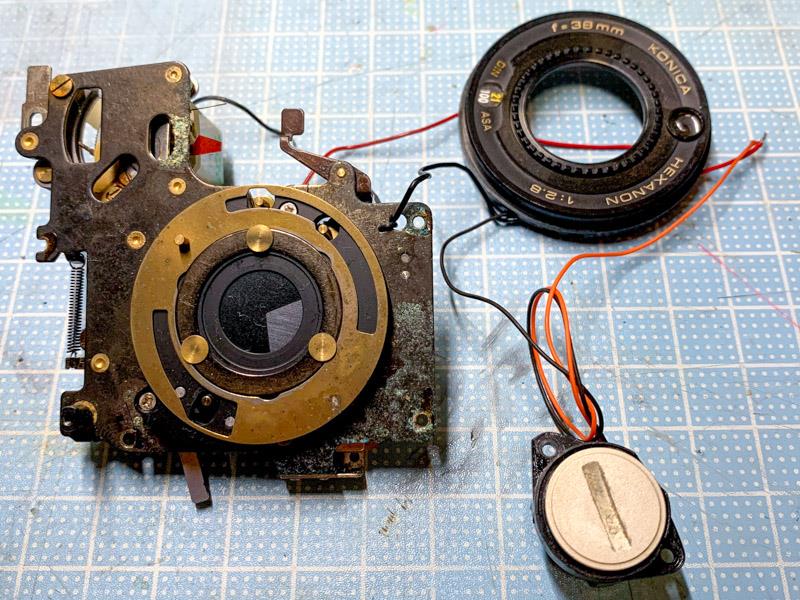

露出計が含まれるシャッターユニット、電池ボックス、

Cdsが取り付けられているレンズカバー部（正式な名称は？）を

用意し、配線で接続します。


接続すると言っても、適当なワニ口クリップコードが

あれば楽ですが、そんなものがあるわけではないので、

ハンダ付けして接続します。


今回使用した配線用ケーブルは、

使用しなくなったFDDスマートケーブルの配線部のみ

取り出したものです。

この時代、FDDでなんだ？　っていう時代になってしまいましたね～


接続し、電池を入れた結果、

露出計の針がCdsを塞いでも振り切ってしまいます。



このことから、露出計がイカレテいるかCdsがイカレテいます。

今回で全部をばらしたいと思います。

まずは軍幹部の取り外しです。

フィルム巻き戻しクランクは、フィルム裏蓋をあけて、

巻き戻しの金具を固定し、クランクを反時計まわりに

まわすと外すことができます。


次に巻き上げレバーの取り外しです。

下の写真で、レバーは既に固定しているネジをカニ目レンチを

使って緩め、レバーを取り外した状態です。




レバー下にカメラ軍幹部を固定するワッシャー状のネジが

取り付けられているのですが、これが腐食でまったく動かない。。。



下の写真の左側のワッシャー状のパーツは巻き上げレバーに遊びをつくって、

ある程度巻き上げるとロックされるために用いられます。




こんなにこの部分がサビているカメラは初めてです。

内部、かなり心配　(-_-;)

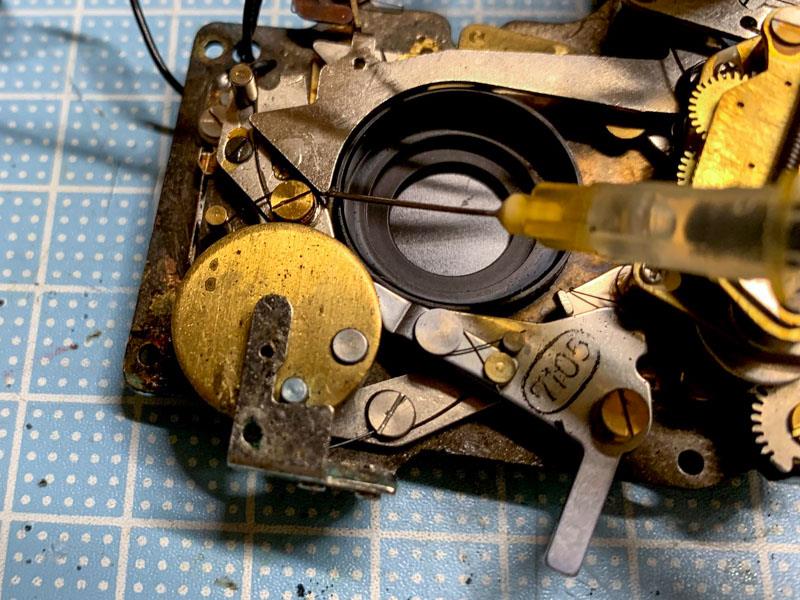

ベンジンに混ぜた潤滑油を注油して、すばらく放置。




小さなハンマーで軽くたたいたりして、また注油して放置。

この作業を何度か繰り返すと、なんとかネジを戻すことができました。




あとは軍幹部とシンクロとを接続している配線を取り外して、

軍艦部を取り外します。


次はセルフタイマーのネジをカニ目レンチで外してレバーを取り外します。

ここも腐食痕があります。



保管状況がすごく悪かったんでしょう。。。



セルフタイマーのレバーを取り外すと、

レバー回転部と鏡胴の間が非常に汚いです。




あらら。。。

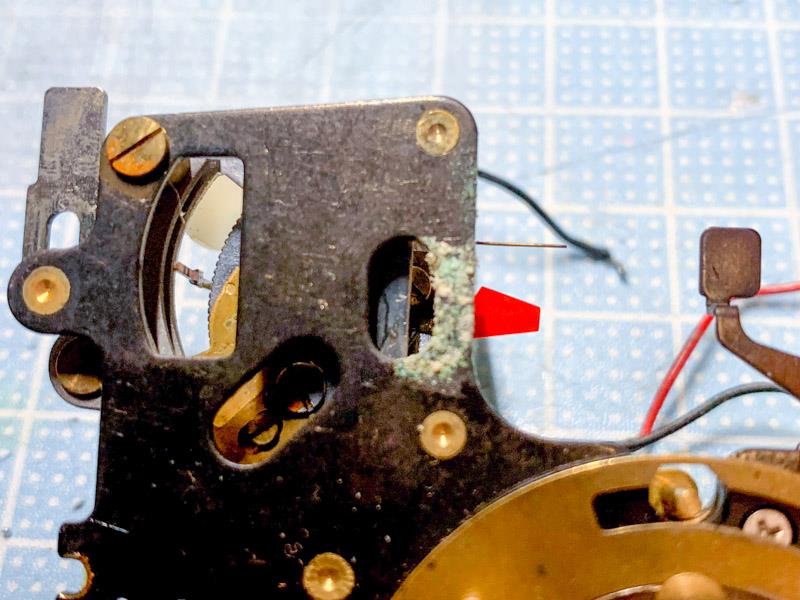

露出計のメーターあたり、

こんなところも腐食しています　(-_-;)




貼り革をはがして、本体サイドに３本のネジで

固定されているフィルム裏蓋を外します。


次に、

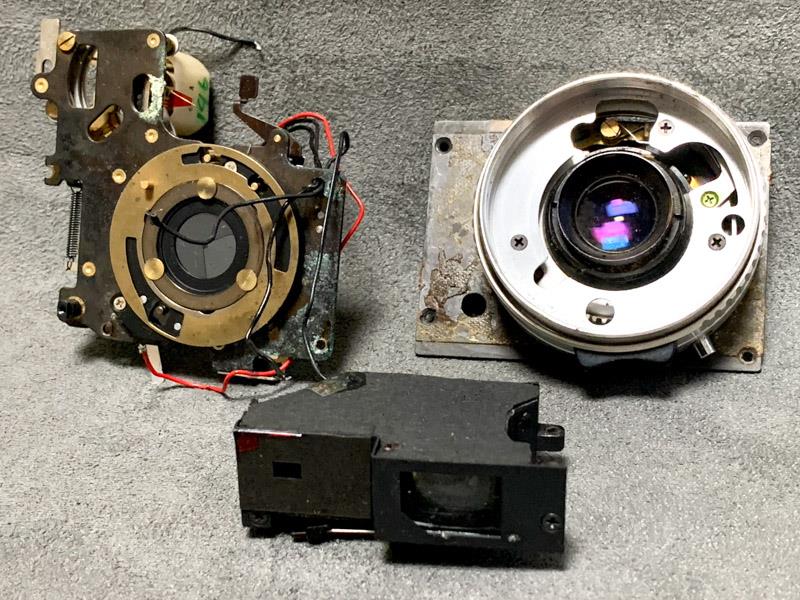

ファインダー、レンズユニット、シャッターユニットを

はずして、分解は完了ということになります。



ファインダーは３本のネジ、各ユニットは４本のネジで

固定されているので、ネジを緩めることで取り外せます。

腐食が激しいカメラだと、ユニットを固定しているネジが

固着してまわらずユニットを取り出せない場合がありますが、

このカメラはギリ、セーフ　ってところでした～


ネジは無くすと大変なので、外した場所に軽くねじ込んで

おくことで紛失防止ができると思います。

面倒くさいけどね～
