苦労して切り出した五徳の架台

これに脚を付ける作業です。

作業を急ぐあまり、今回も抜けた

写真が多くなっちゃいましたね～

この前製作した架台に、

武井バーナーで販売する真鍮の五徳を

上載します。

なので、武井バーナーの五徳がうまく載っかり、

載っけたあとにズレないように出っ張りを設けます。



M6のTスロットボルトを

五徳架台の内側の頂点あたりにドリルで穴を開け、

取り付けていきます。


五徳架台をホールドする脚ですが、

径6mmのステンレスロッドを五徳架台取り付け高さが

適正になるように切断。



真鍮製ナット、真鍮製パイプで五徳架台受けを設け、

五徳架台表面から出たネジ山にドームナットで

締め付けるようにしました。



真鍮製パイプもロッドのネジ切り長に合わせて切断しています。

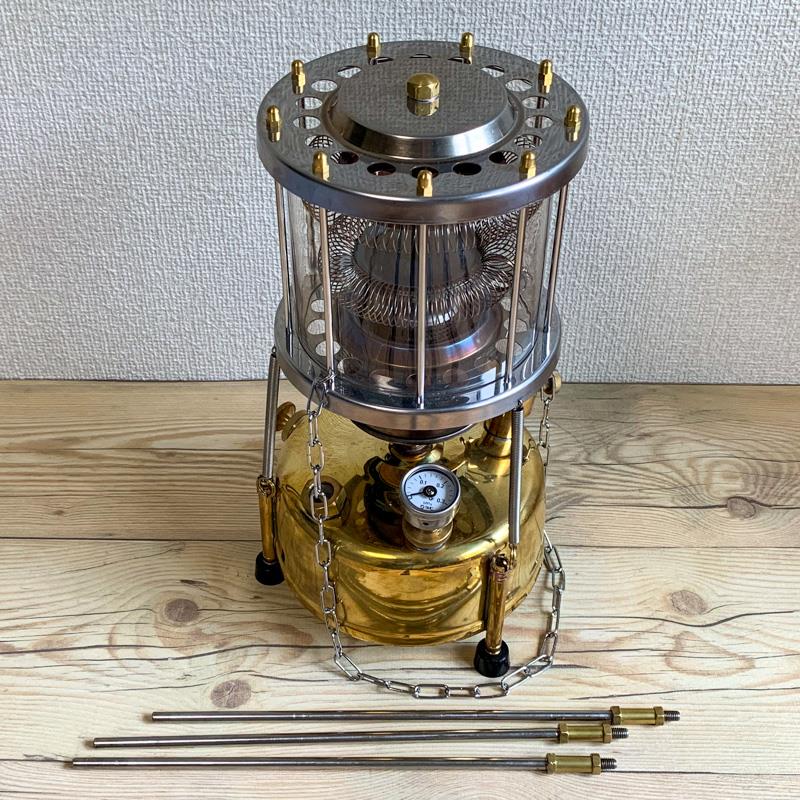

脚を用意します。




脚をセットし終えました。




脚の上端はこんな感じです。




次に架台を用意し、




脚に載っけます。




真鍮製のワッシャーをかませて、ドーム型の六角ボルトで固定します。

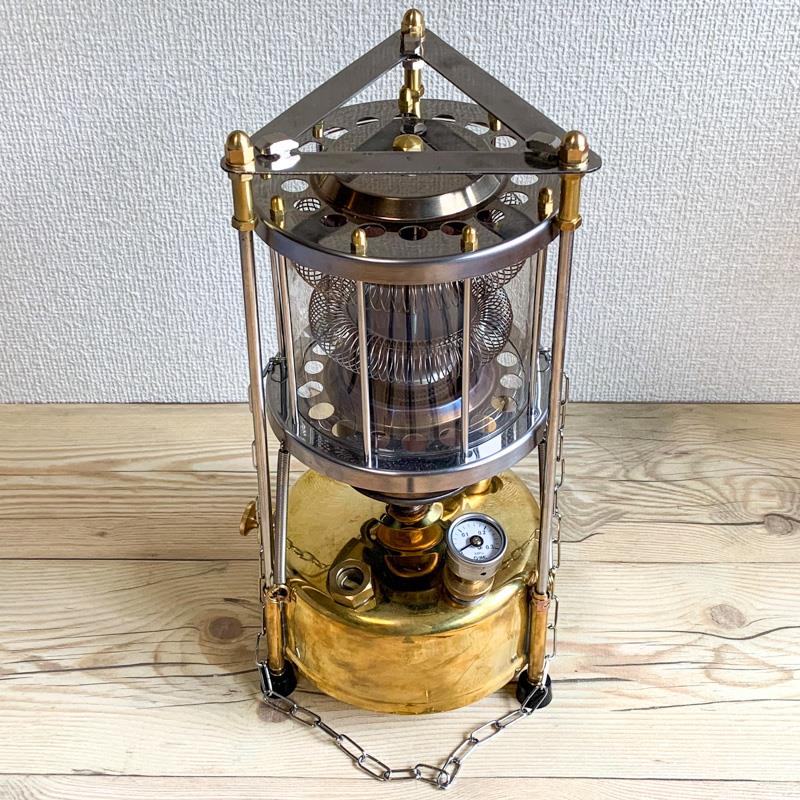

そしたら、こんな感じになりました〜







武井バーナーの五徳です。



あとは、Tスロットボルトで造った出っ張りに

武井バーナーの真鍮製五徳を載っけて完成になります。
