最近、嫁ヴォクシーが頻繁にアイドリング不安定になるとの事で診断機を繋いで見てみたら…
エラーが検出されました。

70ヴォクシーに限らず、60やま80でも多い不具合…イグニッション不良！
カプラーの接触不良！
点火系のプラグの不具合！
これらを全て交換してみます！


新品プラグはデンソーのイリジュウム！


イグニッションコイルは安い海外製ではなく、トヨタ純正をチョイス！
安物買の銭失いになる前に安定の純正品を選びました！


イグニッションコイルの品番は今付いているものと何故か変わっていました。

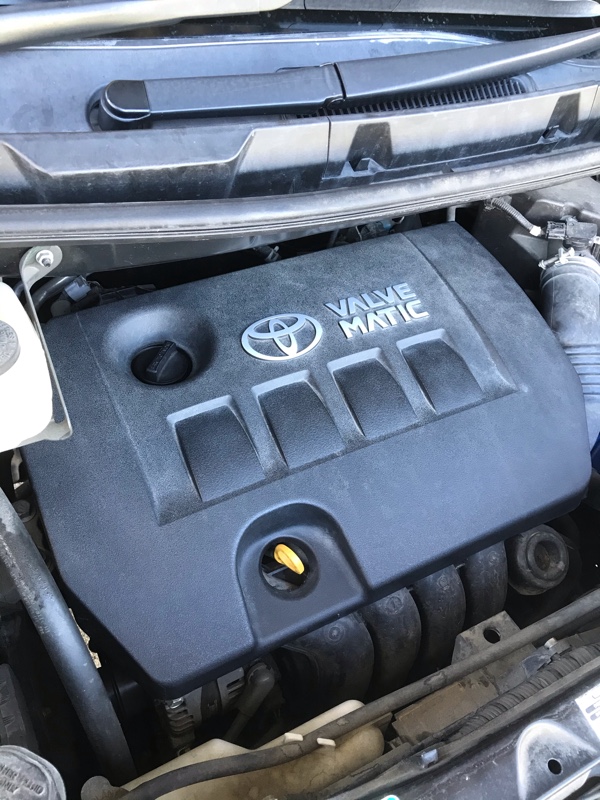

エンジンカバー外して作業開始！

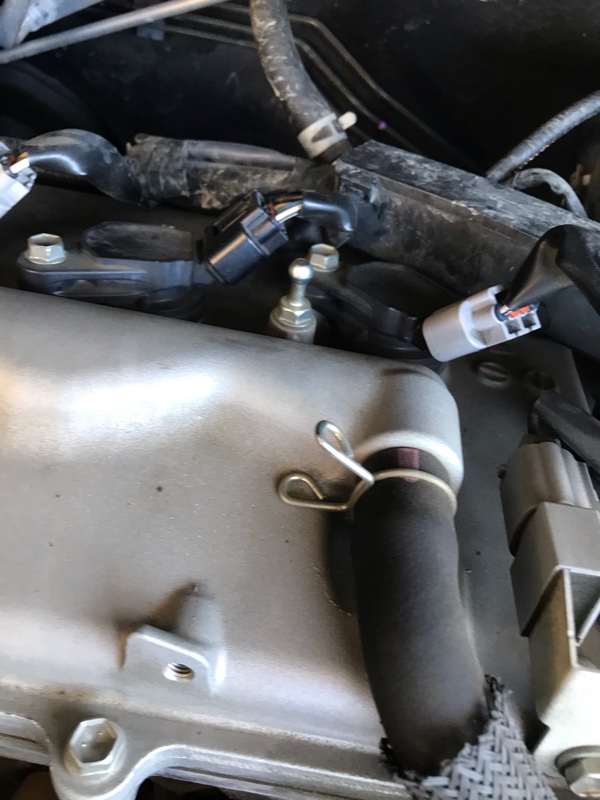

コイルに刺さっているカプラーを外します！


プラグは少し狭い所にあるますが簡単に外せました。

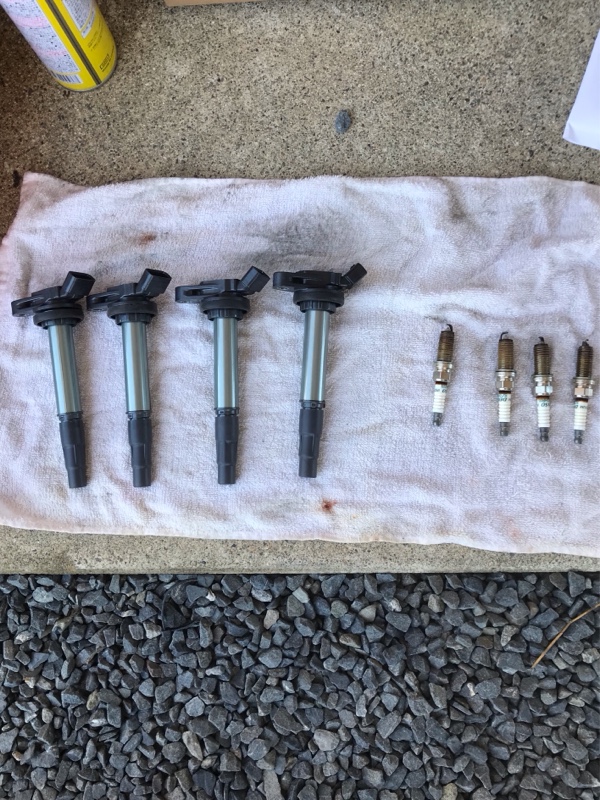

外したイグニッションコイルとプラグこんな感じでした。


外したイグニッションコイルです！
見た目はきれいですが…中がダメなのかな〜


プラグはやはり焼け具合がイマイチ…


新品と不具合品！


プラグも新旧比較！


新品はやっぱりいいですね〜調子良くなりそう！


イグニッションコイルも確認！新品と基本的には同じ作りですが…


プラグホールにゴミなどが入らない様にウエスなどで埋めておきます。


カプラーも交換しちゃいます！


カプラーを分解していきます！


こんな部分も外しちゃいます！


カプラー交換は少し苦労しましたが、何とか交換できました！


それでは戻していきます！


新品のカプラーは黒々しており、カッチリと固定ができます！


カプラーを戻していきます！

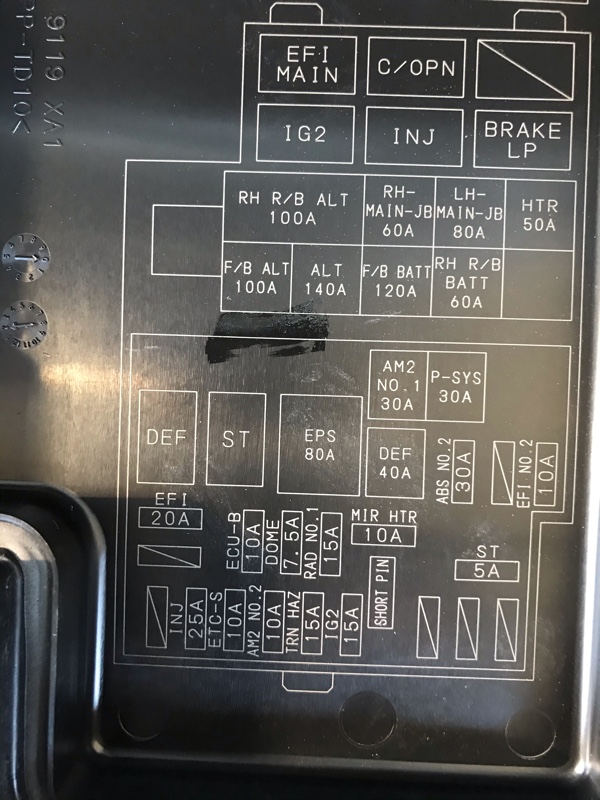

一応、ヒューズもチェック！


特にヒューズ切れとかはありませんでした。


交換後、再診断…


診断機は大活躍！普段はポルシェで使用していますが…


試走後の測ってもエラーコードは出ていませんでした。

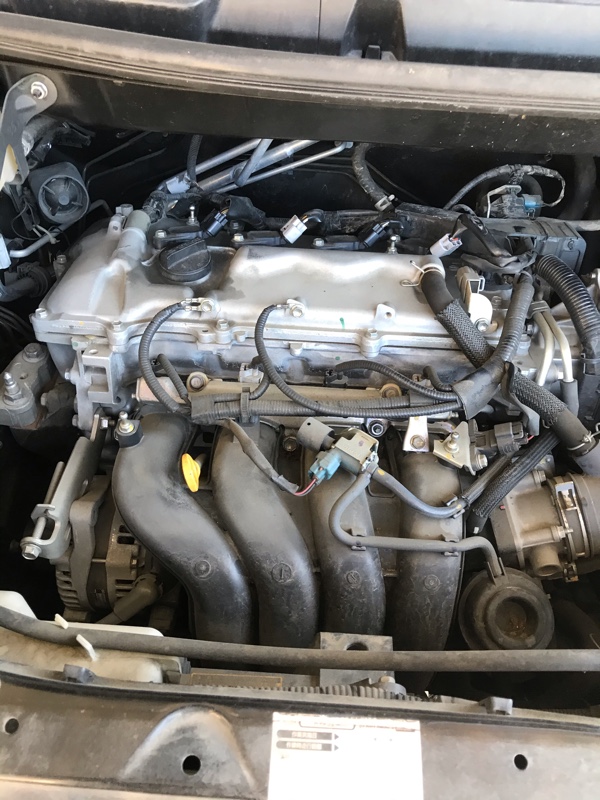

エンジンのカバーを戻したら終了です！
この後、何度か妻に試走してもらったけど、アイドリングが不安定になる事もなく、調子良くなりました＼(^-^)／
良かった良かった…

YouTube動画はこちら！

前編で不具合の原因がわかったので…
原因のホースを取り除いて新品を取り付けていきます！

ホース破損の原因になったエアクリーナーのステーも加工しておきました。


スズキ純正を取り寄せて交換していきます！

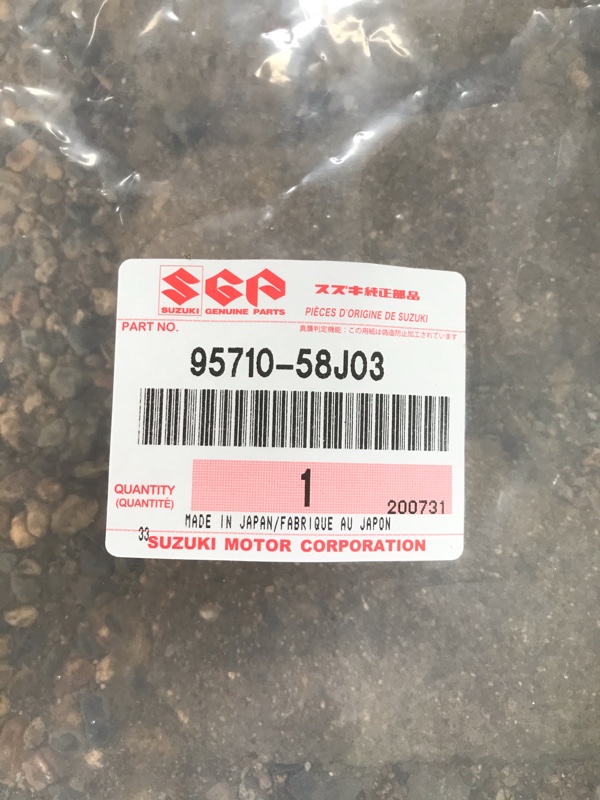

ちなみにMH21のエアコンの低圧ホースの品番はこちらです！


バンパーを外して…


養生テープで蓋しておいたのを剥がして…

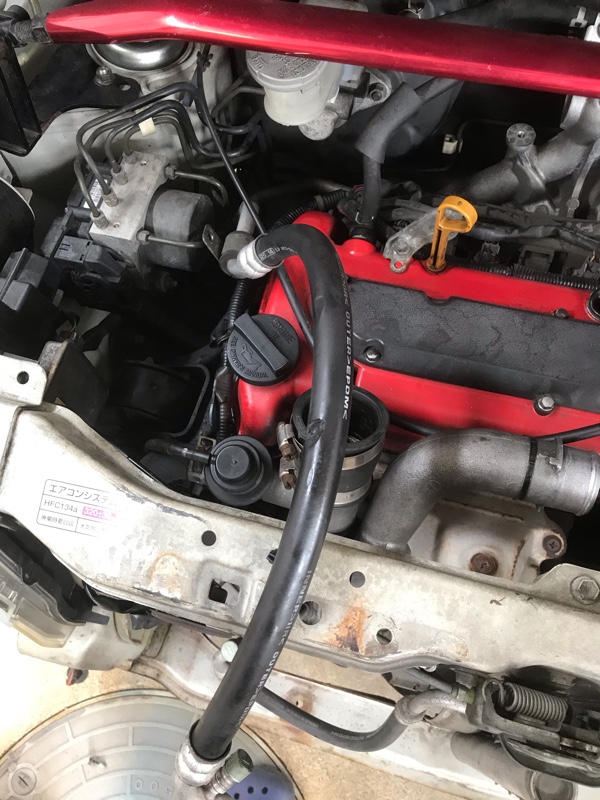

ホースを交換していきます！


バルクヘッド側は狭いですが、ある程度作業しやすい様に隙間を確保して取り付け完了！

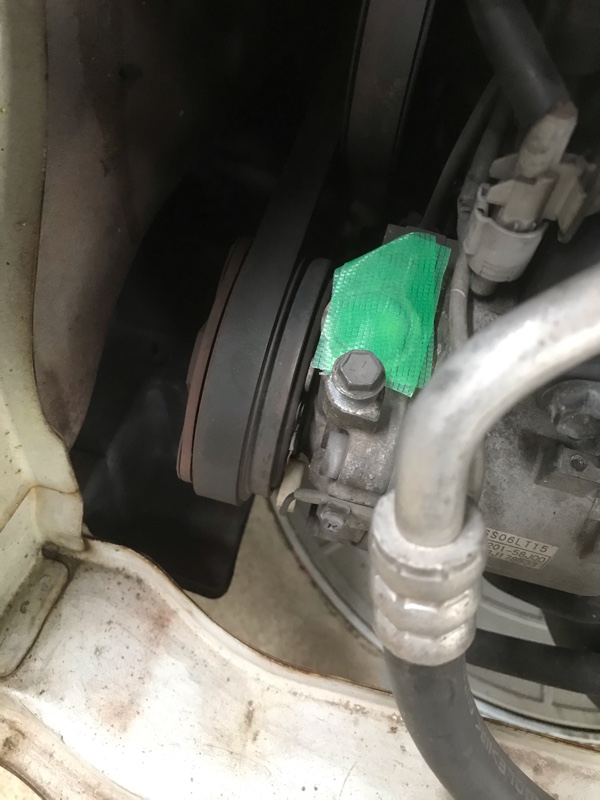

コンプレッサー側はボルト1本だけ！


とりあえず交換終了！


ついでに汚れたヘッドカバーもきれいにしておきました。


問題のステーですが…

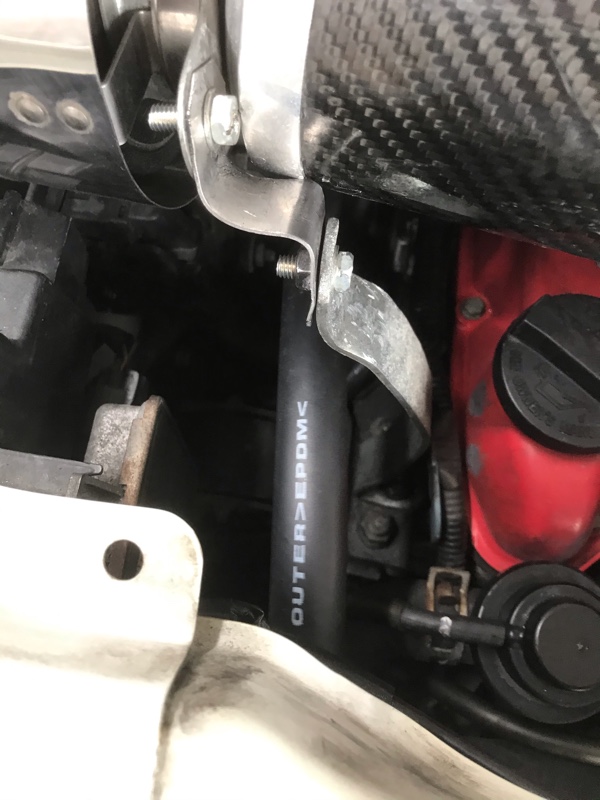

ホースを交換してみて気づきましたがホースとの隙間がほとんど無い！


これではいつ干渉して破けてしまうかわからないのでまたまた加工します！


ハンマーでひたすら叩き…


完成したのがコレ！


最初微調整して隙間を確保出来ました！


その後、エアコンガスを真空抜きをした後に入れてみたら…
冷たい風が出てきました＼(^o^)／気持ち〜


後は気になっていたエアクリーナーの干渉部分をスポンジで対処しておきました！


ここと…


ここの2箇所です！
加工後は異音も無くなり完璧に直りました！
9月と言えどまだまだ暑いからね〜
直って良かった〜
これで快適にドライブや通勤ができます！

YouTube動画はこちら！

8月末日、昼に出かけようと車に乗り込み走り出すと…アレ⁈なんか冷えない…
そう！エアコンの冷風が出なくなったのです。
急いで窓全開にしても外も暑く、汗だくになりつつドライブしておりました。
1日明けて本日、原因を探るべくバラしてみました！


まずは原因は何処にあるか？
エアクリーナーが怪しいので外してみる事にしました。

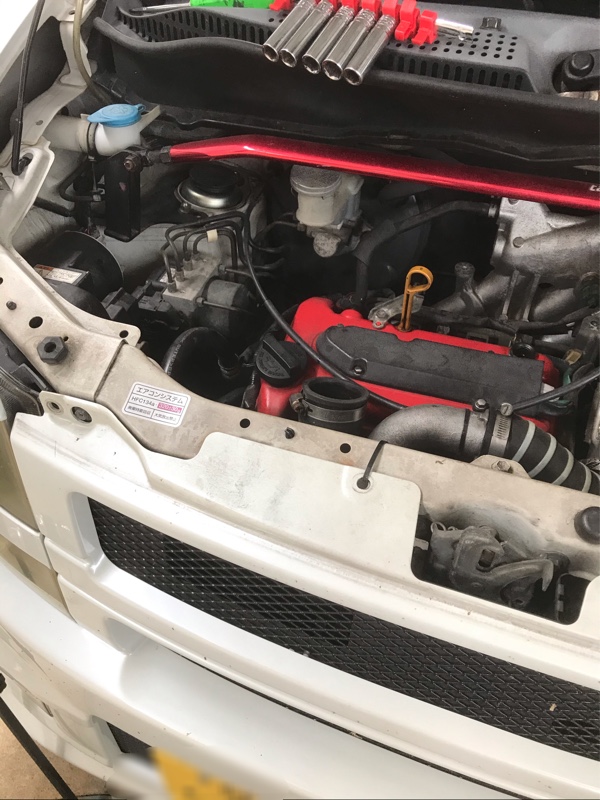

エアクリーナーを外すと…エアコンのホースが…

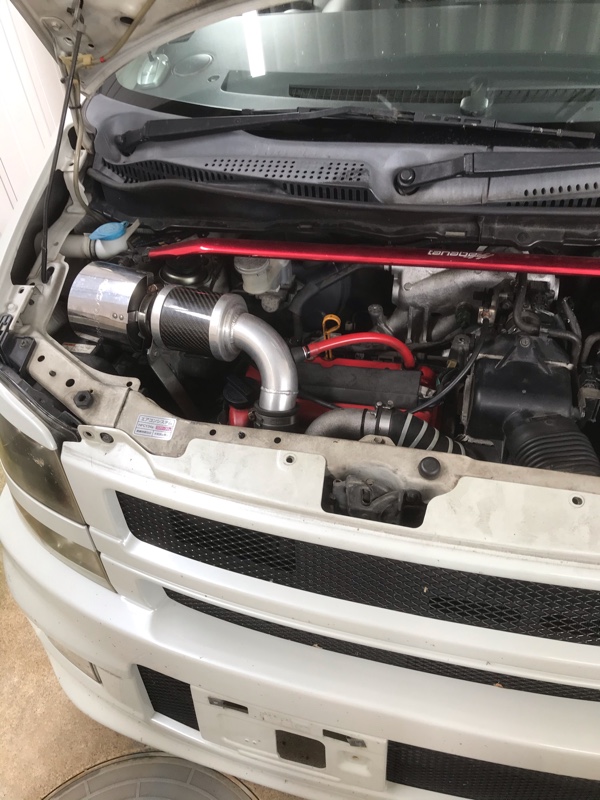

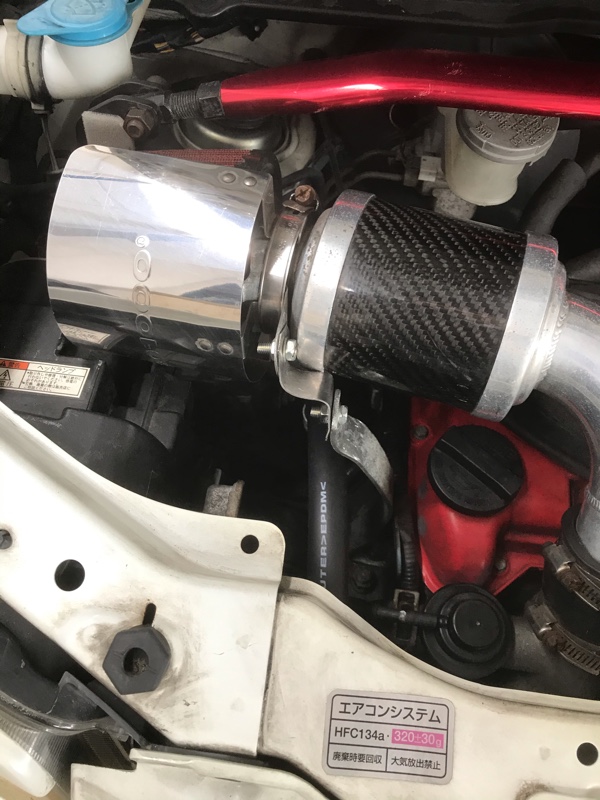

以前に取り付けたZERO1000チャンバー！
どうもこの固定ステーにホースが干渉しているようでした…


これがエアコンのホース…低圧のホースです。
ここに損失痕が見られます。


とりあえず外して確認してみよう！

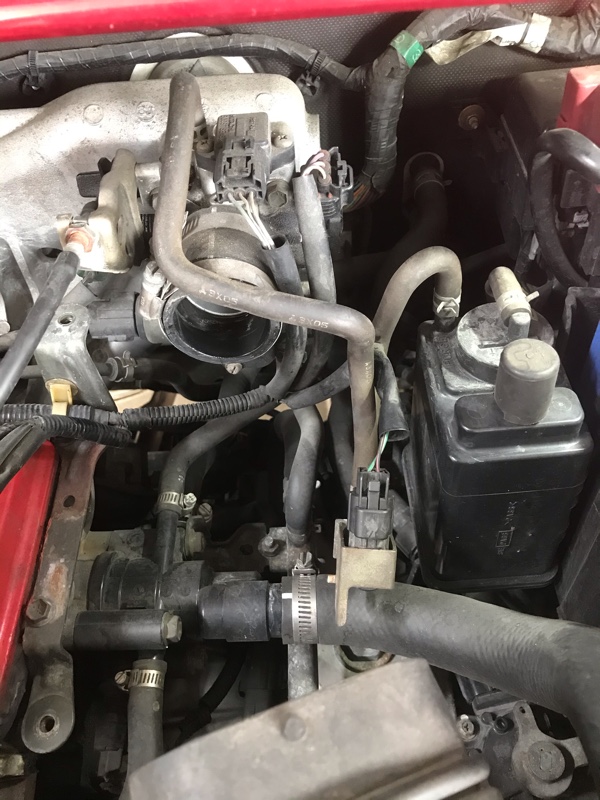

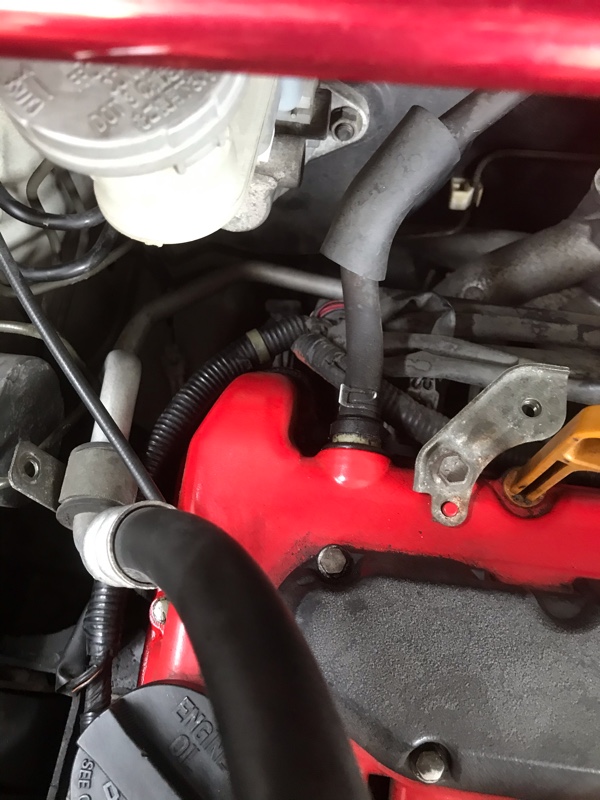

低圧ホースを辿っていくとバルクヘッド辺りに行き着きました。
非常に狭いので作業はやり難いです。


エアコンには低圧と高圧がありますが…


今回のは指を指している低圧ホース！


インタークーラーやパイプ類を外して…


なんとかアクセスできるスペースを確保しました！


何とか外れたので引っ張り出そうとするが…


なかなか引っかかってでてこない…
知恵の輪みたいにやっていると何とか引っ張り出すのに成功しました！

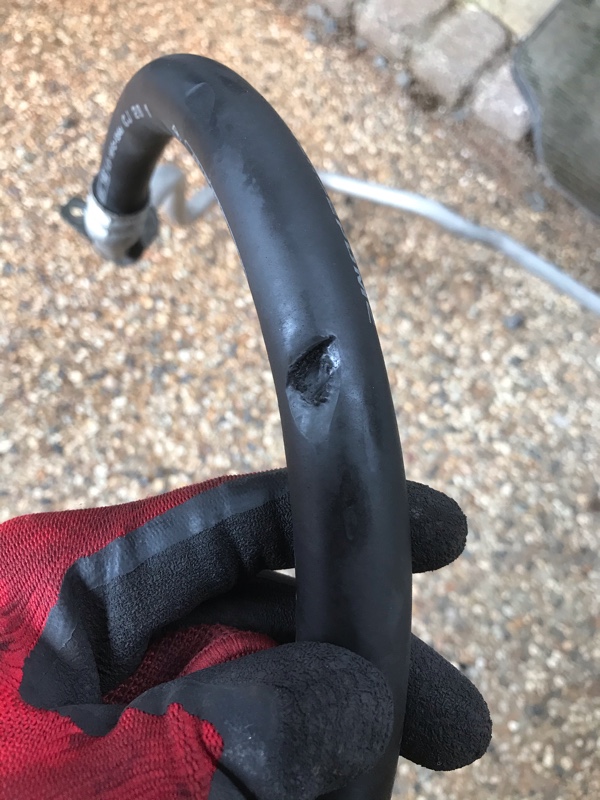

外したパイプを見てみると…
ここと…


ここの2箇所が損失していました…
これじゃあガスが漏れるはずだね〜


外したパイプはこんな感じ！
途中が何故かゴムホースって…
全部アルミのパイプにしてくれれば…


とりあえず元に戻してスズキへ部品注文しておきました。

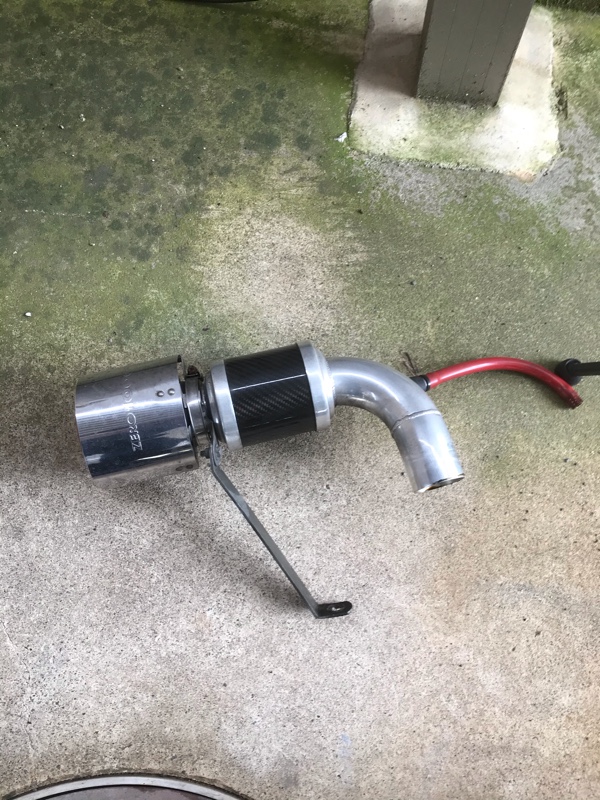

最初はステーが垂直に近い感じだったので…


この様に曲げておきました。


取り付け感じがこんな感じになりました。
部品が届いたら元に戻してエアコンガス入れて…
復活！するかな？
後編に続く…
