リクエストがありましたので、説明用に写真をアップします。

＊コネクタの入手先　20個100円　
https://akizukidenshi.com/catalog/g/gC-17158/
データシート
https://akizukidenshi.com/download/ds/changenn/SPH-2.0-WHT.PDF

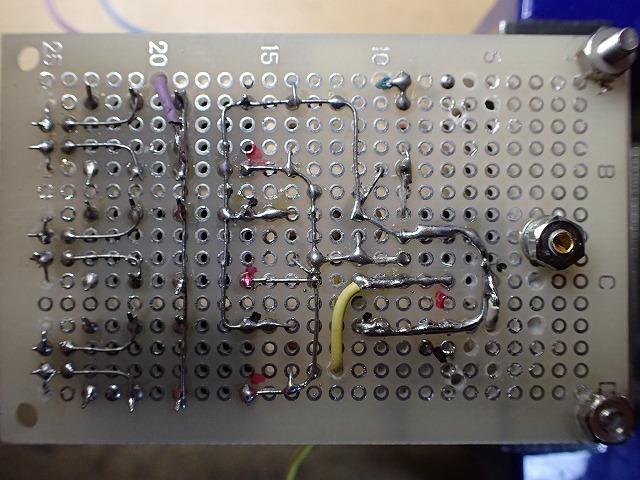

DEH-970をヘッドとして使用していますが、 電源オフ時に「ポップノイズ」が発生するので、 音を自動でミュートさせるユニットを自作しました。

回路説明　DEH-970のコンピューターから電源をON/OFFする信号をもらって
リレーをON/OFFさせます。電源OFF時に、RCA端子の音声信号を瞬時に接地して
「ポップノイズ」を軽減させます。






バラックのテストで動作チェックしたら、OKとなりました。

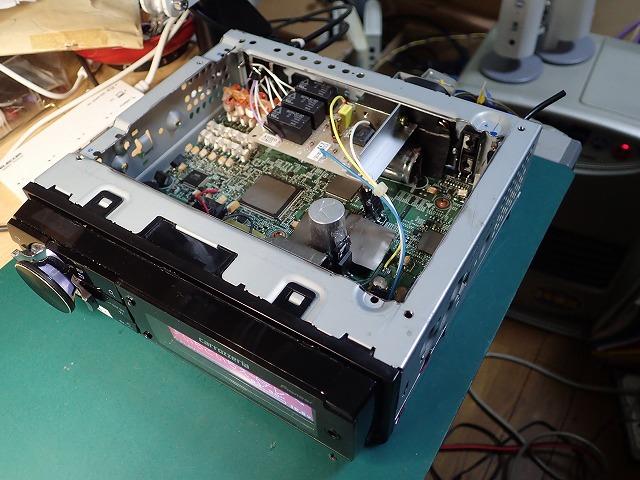

ヘッドを車から外してきました。

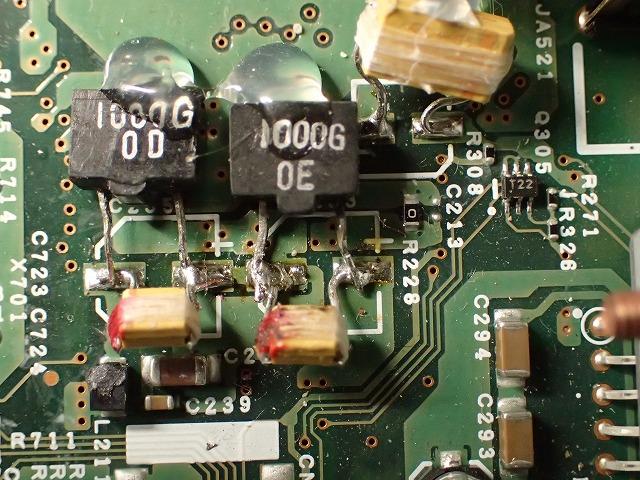

ミューティングユニットを付ける前に、電子ボリュームICのパスコンを
標準的なコンデンサに交換して「ポップノイズ」を確認。





「ポップノイズ」が消えないので、元の部品に戻してから、ミューティングユニットを付けます。


ミュート用の配線　RCA端子裏は狭いので、耐熱テープで部品を保護しました。
耐熱テープに半田ゴテが接触すると、デープは溶けませんが変な臭いがします。



電源と電源をON/OFFするコントロール線を配線



動作チェック　OKです！

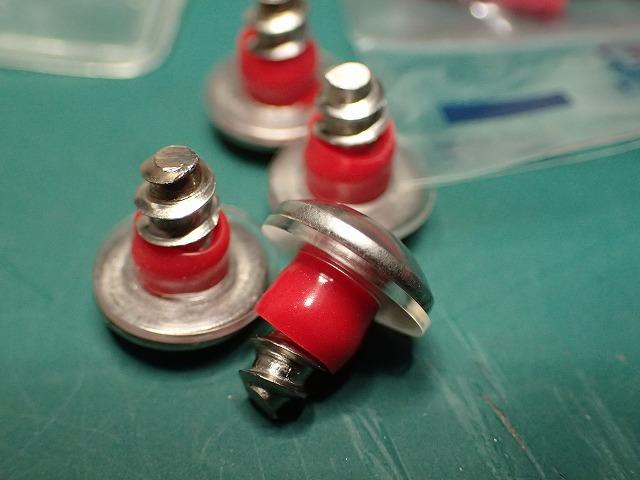

自作の絶縁ネジが劣化してきたので取り替えました。



只今テスト中です。



問題が無ければ、安心してスピーカーをイジル事が出来ます。

DEH-970の設定表を作ってみました。
まだボタン操作にも慣れていないので、操作表も付けてみました。
久し振りにエキセルを使ったら、連続して線を引けなかった。

こんな感じになりました。



印刷して記入してみました。




素人なので、これくらいで満足です。

音声信号経路の電解コンデンサをフイルムコンデンサに交換したDEH-970を
ヘッドとして車載し、各部分を調整しています。

前のヘッド（DEH-P01）の時は、音声信号を流してから良い音が出るまでに20分も
要したのですが、今回のヘッドでは、最初から真面な音が出ています。（成功！



ヘッドの電源OFF時のノイズ対策は、ヘッドのミュート回路が正常だったので、
ヘッド以外の箇所で対策しました。

①サブウーファーのアンプの利得が高すぎたので、7㏈落としました。



②3台のアンプの電源をコントロールするリモートリレーに、手動で動作させるスイッチを新設しました。このスイッチが予想外に便利で、爆音再生時に信号で停止した時にも使っています。



外してた古い「ヘッド専用の音質改善ツール」を取付て効果を確認しました。



聴感上のノイズが少なくなり、ピッタリと決まらなかった定位がほぼOKです。
余韻が良くなり、低音の質感も良い方に変わりました。（お悩みが解決！）

音が変わり過ぎて、直ぐ次に進めないので、この音に慣れたら次のアイテムを
追加してみます。

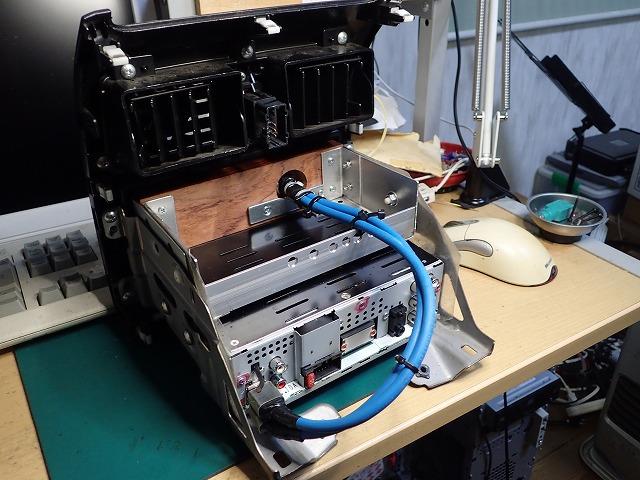

DEH-970を車載しまします。

まずはDEH-P01を外しました。


防犯フィルムとポリカーボネートワッシャーとチューブでヘッドを電気的に
浮かせて取り付けます。

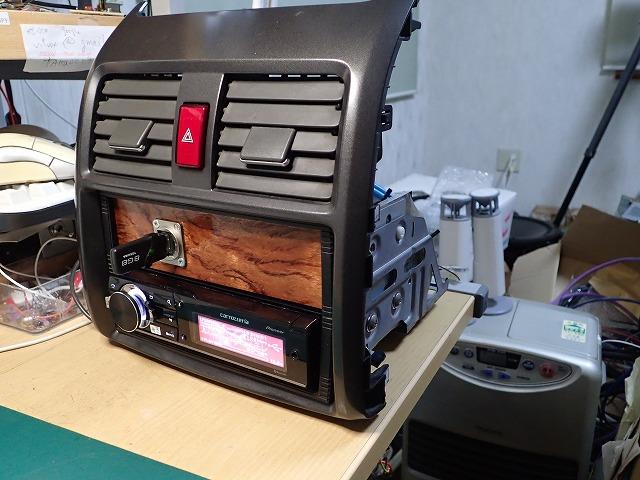

上手く付きました







余裕が無かった配線も張替ました。



取付て試聴！





問題が発生！　ヘッドの電源をOFFにした時に、ポップノイズが発生します。
現状を把握してから、心当たりを修正してみよう。
ダメだったら、リモート回路にスイッチを付ける手も有るな。

落ち着いたら、今回外したパーツも付けてみよう。
