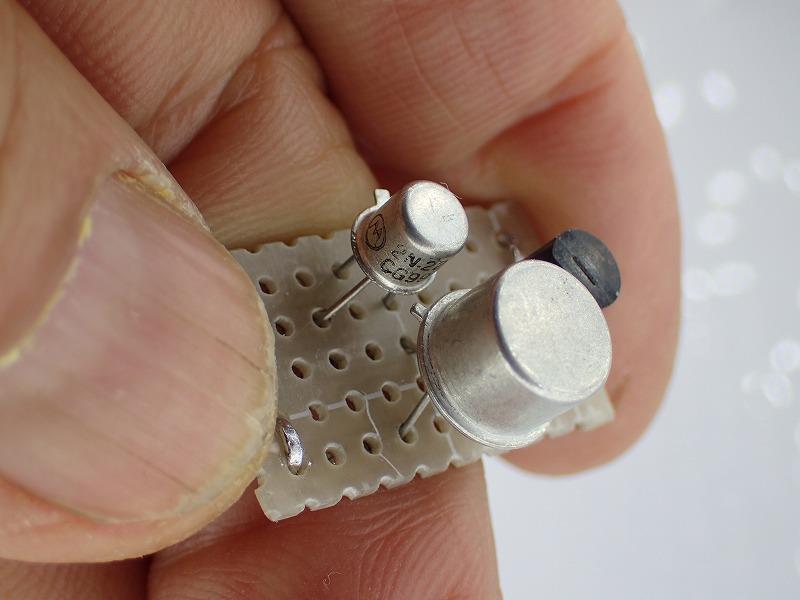

USBメモリーのクロック用に3.3Vディスクリート電源を試作中です。

USBメモリーを3.3V電源で動作させて、外部クロックも3.3V電源で
動作させる方式は、聴感上のSN比を確保できなかったので断念しました。
ほどほどの音が出ましたが、ハイエンドにはなれません。

ディスクリート電源回路は、「通電してみんべ」さんの回路を使わせていただきました。使用するに当たっては、下記の注意事項があります。
https://ecaps.exblog.jp/28325574/

*当ブログの各ページについて引用元urlを明示し正しく引用される場合は
問題ありません
*無許可の商用利用は禁止、無許可の頒布利用も禁止、許可を与えた事例は無し
*パクる人とは関わり合いたくありません
*誠実なご利用をお願いします
*皆さん！知ったかパクり先生に騙されんなよ！（爆




2種類を試作、記事中の「いつものオリジナル電源」の方が好きも？

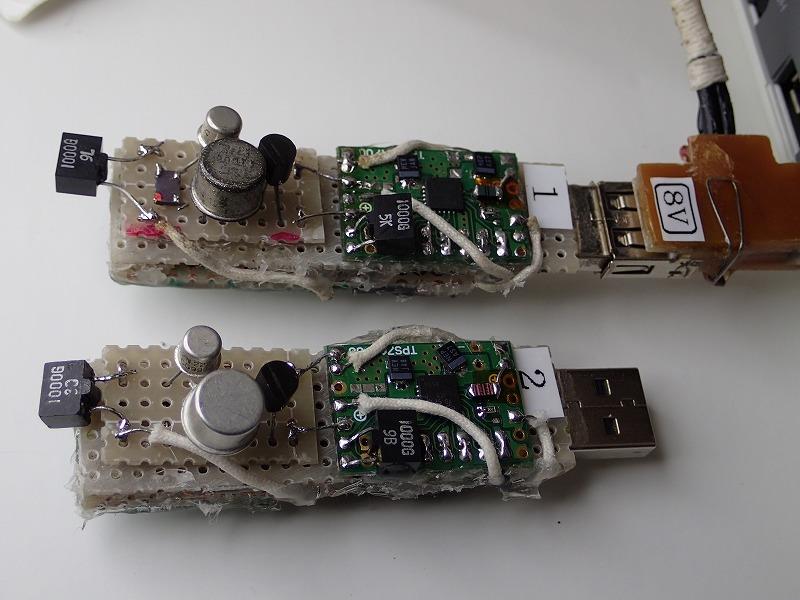

NECのトランジスタを使った電源とSTマイクロのトランジスタを使った電源を作成して比較試聴中です。



元の電源IC（TPS7A4700）の音と比較すると、元の電源ICの音がモノラル録音？と思うほど違います。

楽なシリーズ電源IC（TPS7A4700）を使い続けていましたが、
心を入れ替えて、ディスクリート電源に挑戦中です。


勉強もせずに、いきなり試作！音に敏感なUSBメモリー電源に導入




USBメモリーを3.3V電源で動作させて、ついでに外部クロックも3.3V電源で
動作させてみました。
ECSのTXCOクロック（2.5ppm）が良い感じです。




IC電源とディスクリート電源を作ってみました



digikeyに注文中だったRG抵抗に取り替えたら音が生まれ変わった。

前回コンデンサチューンしたUSBメモリーを試聴してみたら、音質はポリマータンタルコンデンサの音に変身しました。
ただ低音が出ない、聴きづらいバランスになってしまいました。
さらに音がスピーカーに、へばり付いていて、音離れが悪いです。
よって奥行とか定位とかが、全くダメですね。

クロックチューンをしてグレードアップする必要があります。

＊対策を考えてみました。
対策1　外部クロックを導入して、奥行と定位の改善を図ってみます。

対策2　外部クロック用の3.3V定電圧電源を直接パスコンに接続して
　　　　3.3VでUSBメモリーを作動させてみます。
　　　　低音不足は、3.3V定電圧電源の出力コンデンサの容量を増やして
　　　　調整してみます。

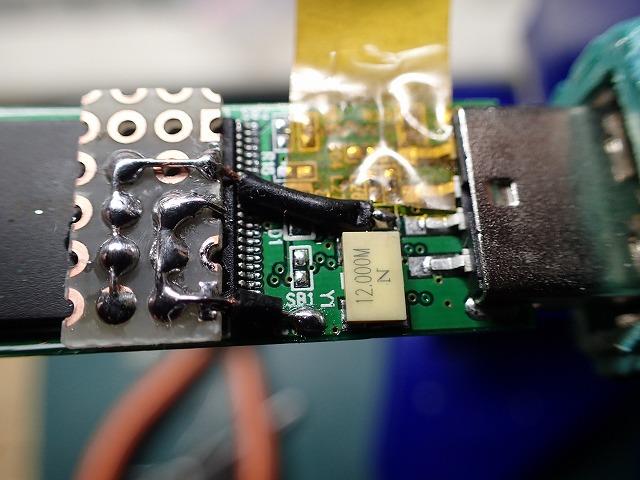

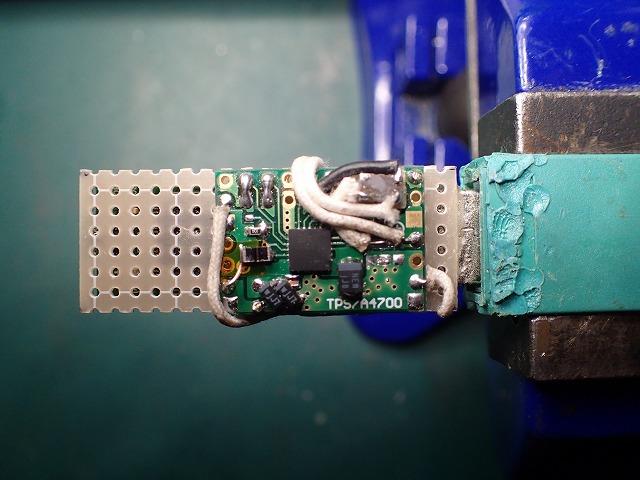

裏に3.3V定電圧電源基板を取り付けて、定電圧電源基板上に両面テープで
クロックを取り付けました。



小さいのが12Mhzのクロック（水晶発振器）・ECS製2.5ppm 288円です。




一度使っていましたが、再用出来ました。一番音のバランスが良いクロックです。　手持ちに、もっとシャープで定位が良いのだけれど、低音が出ない京セラ製も有ります。





最初の試聴結果は、ダイレクト感が良いがかなりのハイ上がりで低音が出ません。
音の素質が良いので、定電圧電源の出力コンデンサを100μから220μに増やして
パスコンとのバランスを調整したところバッチリ！

透明感を損なわず？に低音を出せました。　


＊更なるアップが期待できそうです。
先ずは、IC定電圧電源でなくて、ディスクリート組んだ定電圧電源を使用して
比較する為に、同じ仕様でもう一台作ります。

分解から始めました

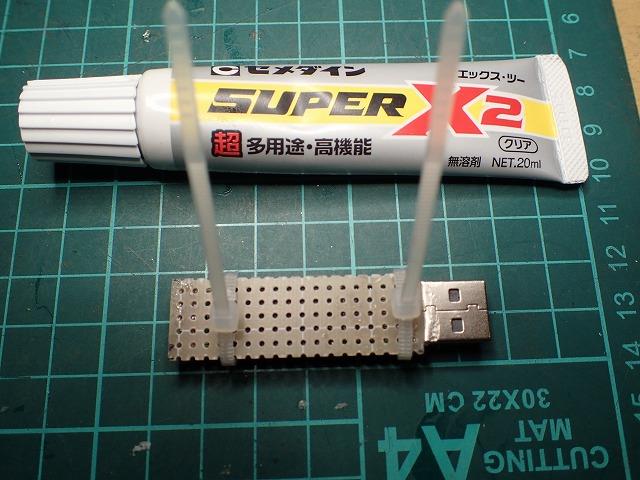

裏にベース用基板を接着して乾燥中

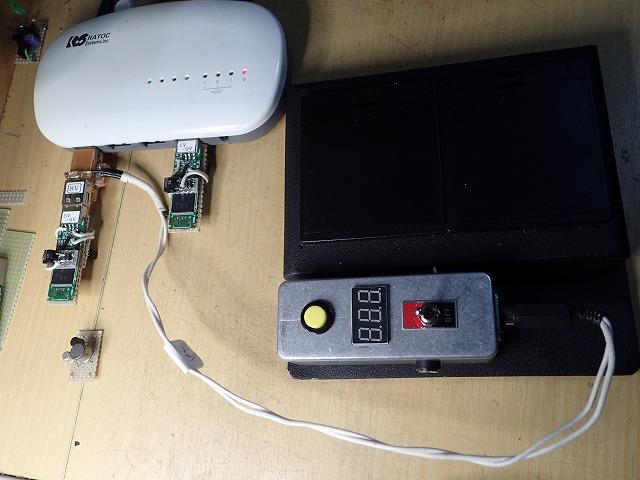

USBメモリーは、再生エージンング中

雪が降り始めましたので、サゴシ釣りに行って来ました。
海水温が低下すると、サゴシの群れが新潟県から富山県に南下してくると
推測しています。

アオリイカ釣りの方は、12月10日で終了しました。
10月15日以降からアオリイカの数が激減し、サイズも胴長23㎝（650ｇ）までと
やや不調気味でした。総重量は35Kg止まりでした。
今年は、アオリイカ釣りのテクニックを蓄積出来たので来年が楽しみです。



海まで10ｍの無料駐車場を利用できます。
水道の蛇口も有るので、帰りに竿やリールも洗える最高の環境です。



イワシを追ってきたサゴシが釣れました！
良いサイズのサゴシは、抜き上げる時に落下！　タモを使う習慣がない？



釣り場を変えても良いサイズが釣れません




帰りに新型のダイソーメタルジグを購入しました。
良く釣れると評判が良いので入手難です。
14個も大人買い（1540円）。釣具屋さん売っているジグの1個分の価格です。

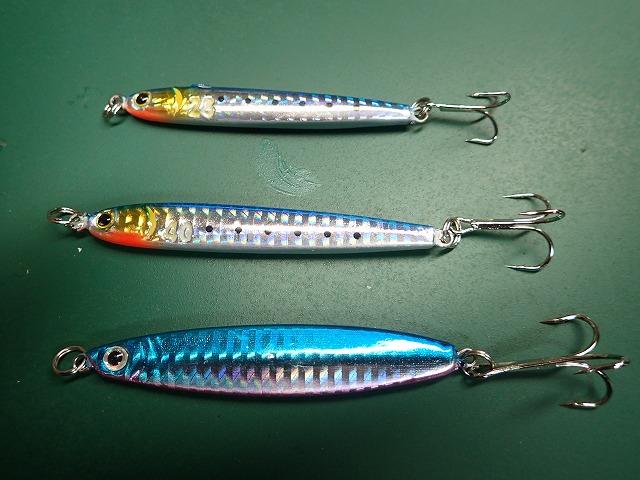

早速開封してみました。　上の2個が新型で、下のが旧型のジグロック40ｇ。　
新型のハリが2ランク？も小さい！　
サゴシを抜き上げる時に、サゴシが外れるか確立が高くなるでしょうね。



工夫してみました。　
40ｇのメタルジグのハリを28ｇに使い、40ｇにシングルフックを使います




これを次回に試してみます。　重さの割にシルエットが小さいので、遠くまで飛んでサゴシが沢山釣れそうです。

USBメモリーをコンデンサだけで、オーディオ用にチューニングアップしてみます。


古い規格のUSBメモリーを使用しました。



分解！



分解完了！



動作チェックOK!

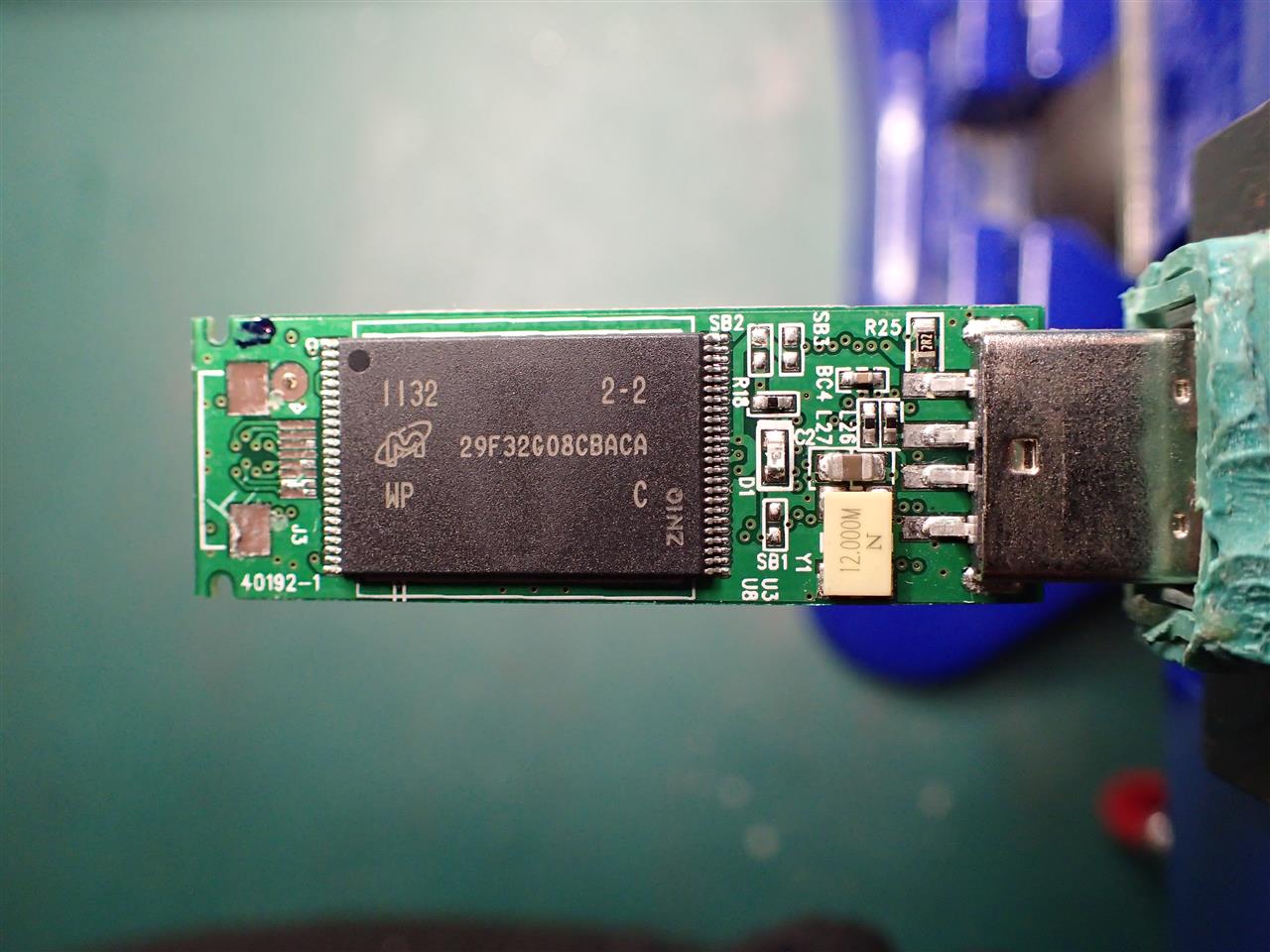

表側　12Mhzの水晶振動子（クリスタル）を搭載。
メモリーチップは、最高級のUSA製MICRONを使用しています。



裏側　メモリーチップとコントローラーが付いています

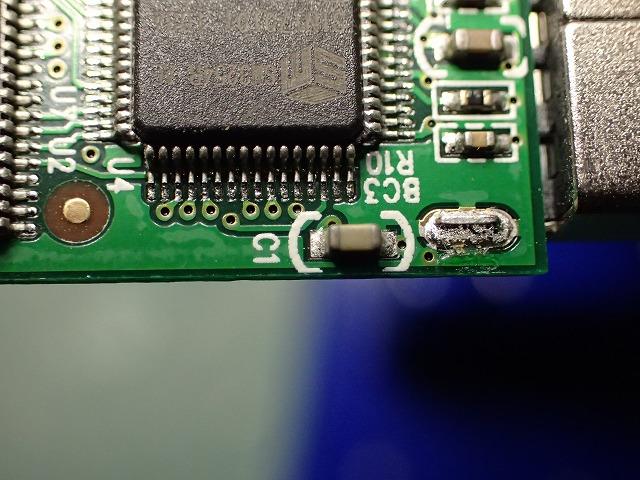

5V用パスコン・セラミックコンデンサ10μを外します





低インピーダンスのポリマータンタルコンデンサに交換しました






今度は表側

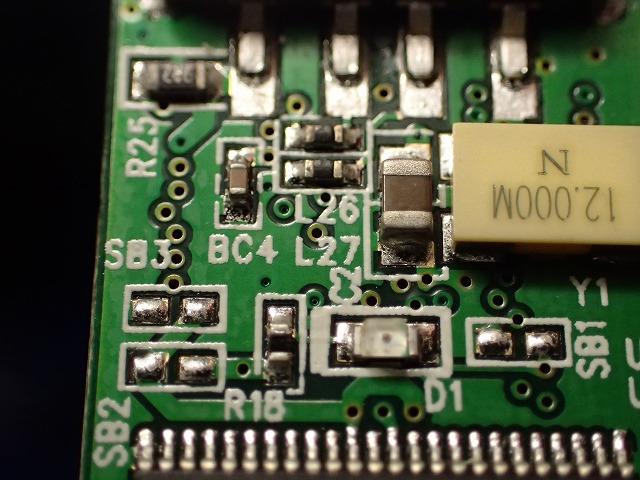

3.3V用パスコンのセラミック10μと1μを外し、LEDとLED用の抵抗も外しました

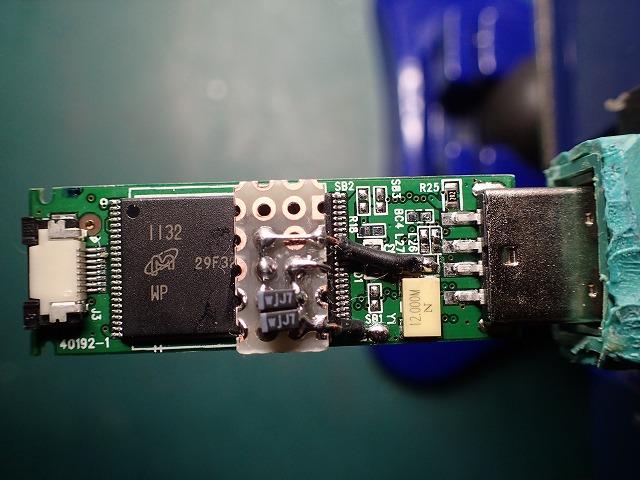

コンデンサを付けるスペースが無いので、張り出し基板を「セメダインスーパーX2」で取り付けました。





ポリーマータンタルコンデンサを2個並列にして取り付けます。
少し斜めに付いてしまいました。　
お好みのコンデンサを追加できるスペースが残っています。
これで表側も完成！



動作OK!



エージングしてみます



カバーが無くて基盤が剥き出しなので、サイドに木材でも付けようかな？
改造費用は、100円くらいです。
