みん友のハチ吾さんからリクエストが有りましたのでお答えします。
お題は、こちらのクロック。
*このままの回路で高精度の部品を投入するには、

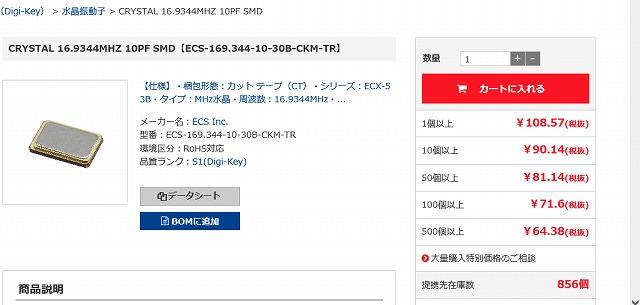

まずは16.9344Mhzの10ppmのクリスタルと交換します。
価格はdigikeyよりも高いですが、数が少ない時に利用します。
https://www.marutsu.co.jp/GoodsDetail.jsp?q=XC2572CT-ND%20&salesGoodsCode=30060140&shopNo=3
発振用のコンデンサをチップセラミックから双信製のチップマイカに
交換します。
上記のクリスタルを使用する時には、10PFが指定されていますが、
10PFのサイズが3225サイズなので、2012サイズの11PFが良いです。
https://suzushoweb.shop-pro.jp/?pid=101127241
*次に水晶発振器を使用する場合です。
不幸なことに16.9344Mhzには、高精度の水晶発振器が発売されていません。
DEH-P01やDEH-970に使われているクロックも高精度ではありません。
低ジッタと謳われていますが、使ってみると???です。
もしも高精度で低ジッタのクロックが入手出来た場合は、
この回路図の
クリスタルとクリスタルに接続されているコンデンサを2個を除去します。
水晶発振器の出力をXINに接続して完了です。
水晶発振器には、通常3.3Vの電源が必要ですが、電源の音質グレードを上げると
それ相当の高音質が得られます。
ストロベリーリナックスさんのTPS7A4700超ローノイズ電源がお勧めです。
