昨年の大掛かりなリフレッシュ計画も一段落が付き、今年は、地味なボンネット内リフレッシュを計画していたが、年始早々に致命的なエラーが発生。。

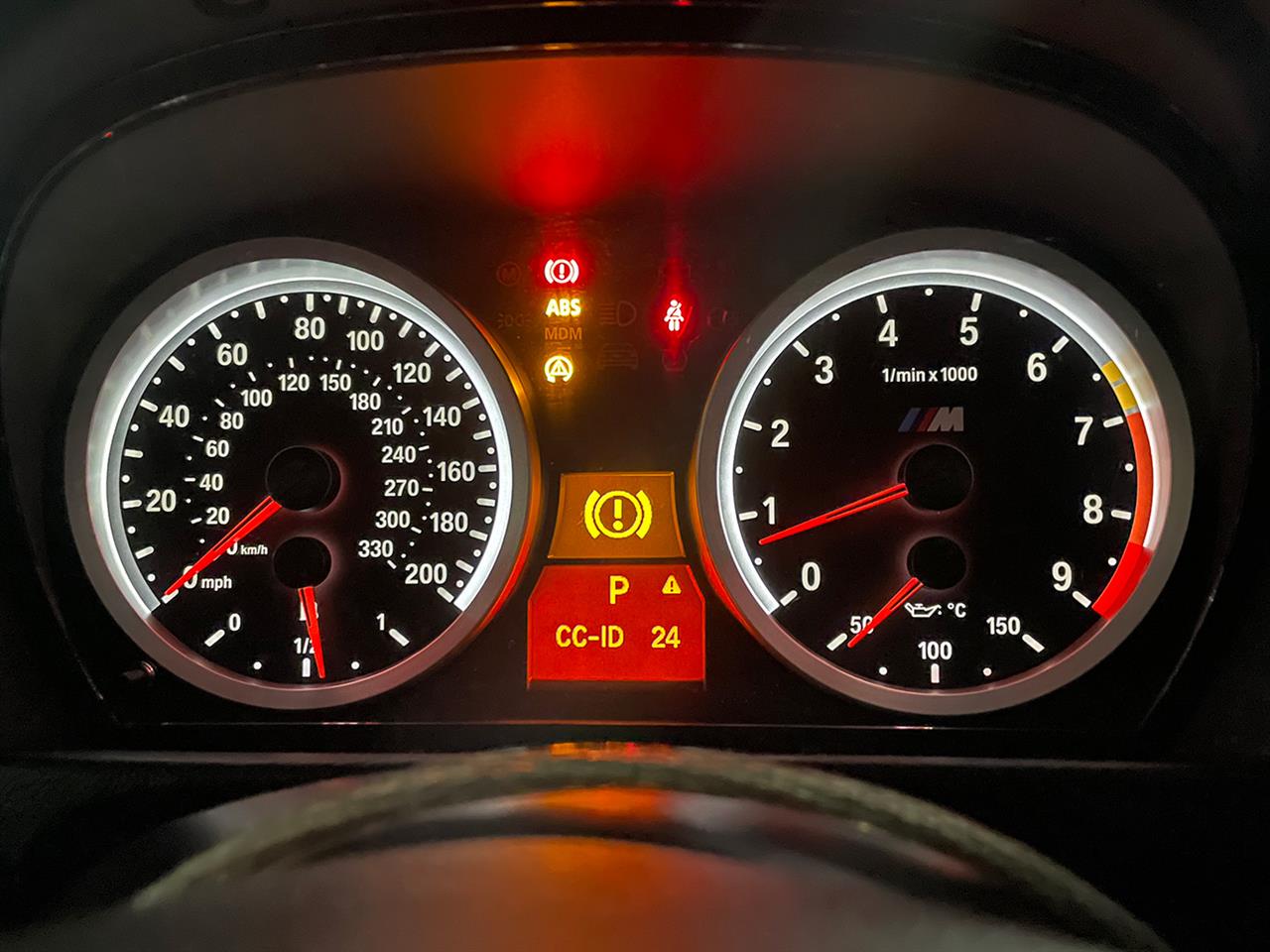

DSCモジュールの不具合による、ABSエラーである。



ABS機能を司る、DSCモジュールの不具合は、10年タイマーでいずれやって来ると言われる定番中の定番不具合であるが、まさか年始早々に訪れるとは、予想もつかなかった。。

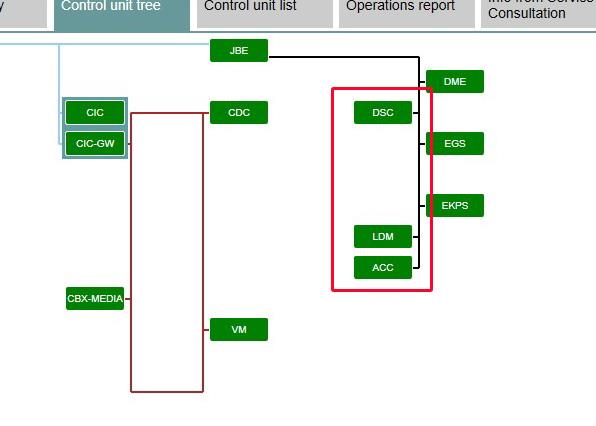

診断機で、モジュールエラーを確認してみると確かに、DSCから不定期で発生するエラーコードは確認できたのだが、発生しっぱなしではない不思議な状況ではあったので、ISTAツール診断機より、DSCポンプのActivationを試みたところレスポンスエラーとなり、制御できない状況。要するに通信系のエラーであることが分かった。

こんな状況で、もちろん、Ｄラーに行ったら50万円越えは当たり前のコース。。そこで、界隈では、DSC修理で有名な、横浜都筑区にあるショップを訪れて、診断機をかけて見積もり取ってもらったところ、46万円と、これまた驚きの価格を提示された。。

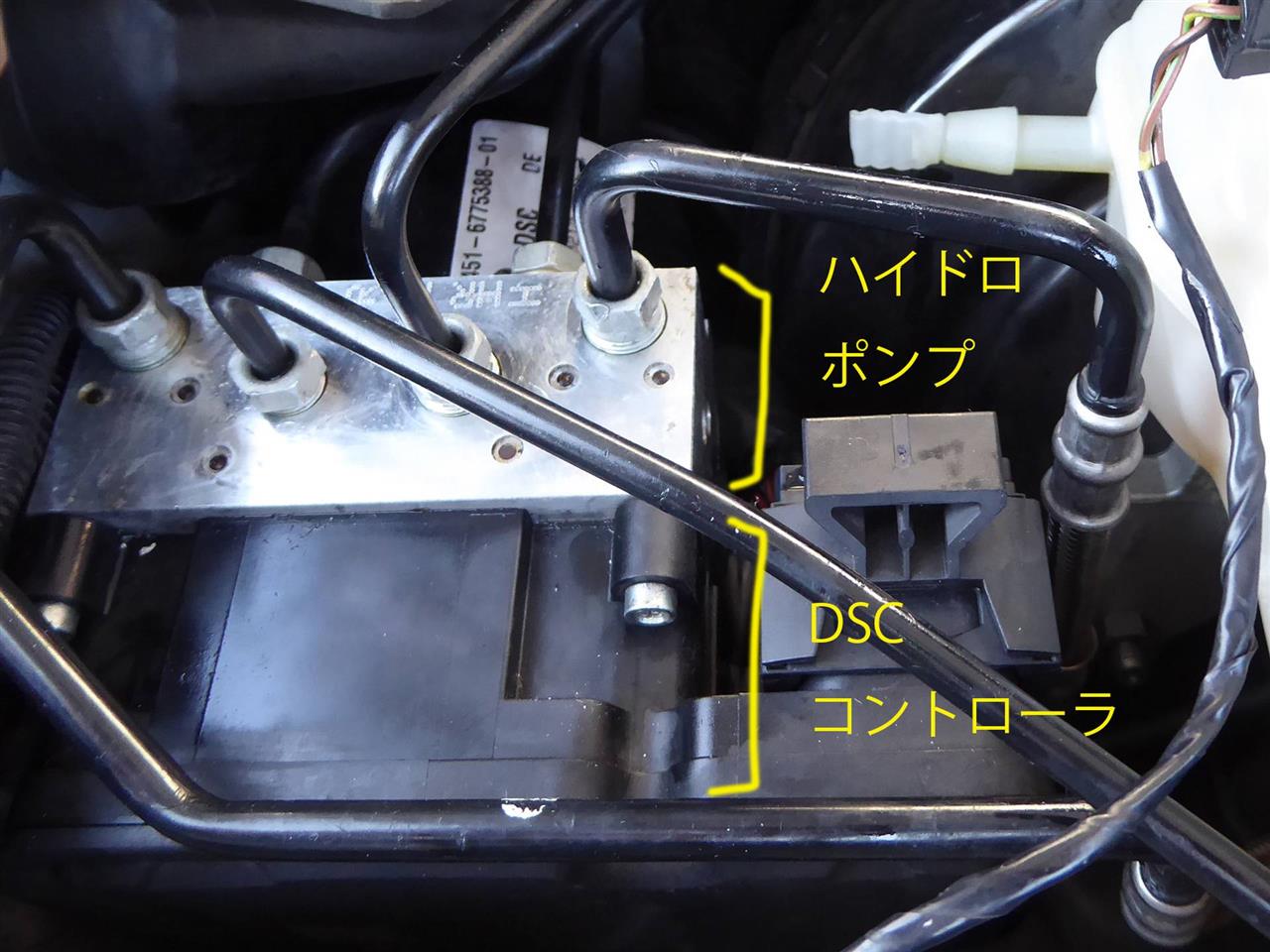

DSCモジュールは、上図の様に、大きく分けて、2つのファンクションに分かれており、ハイドロポンプ部とDSCコントローラ部になるのだが、ショップ曰く、今回の不具合は、彼らが修理できるポンプ周りの不具合ではなく、コントロール系の不具合の様なので、ショップとしては手に負えず、モジュール丸々交換しなければならないとの事。。

流石に、そのまま、愛車を手渡してお願いしますとは言えず、一旦帰宅し、海外のDSC交換の経験のある知り合いにコンタクトして、事情を説明すると、色々と情報提供頂き、その情報をもとに、海外のネットショップで安価で程度の良いセカンドハンド品を見つけ早速ポッチっとなw。。

一度数年前に、DSCプログラム経験はあったので、そこについては不安はなかったのだが、如何せん、4輪のキャリパーまで伸びている油圧ブレーキに関連する所であったので、DSCの脱着には、ハイドロポンプ管の脱着とブレーキフルード充てん作業等が必要になり、その辺りの作業については、動画サイトで検索しながら、手順をしっかりと確立して置いた。

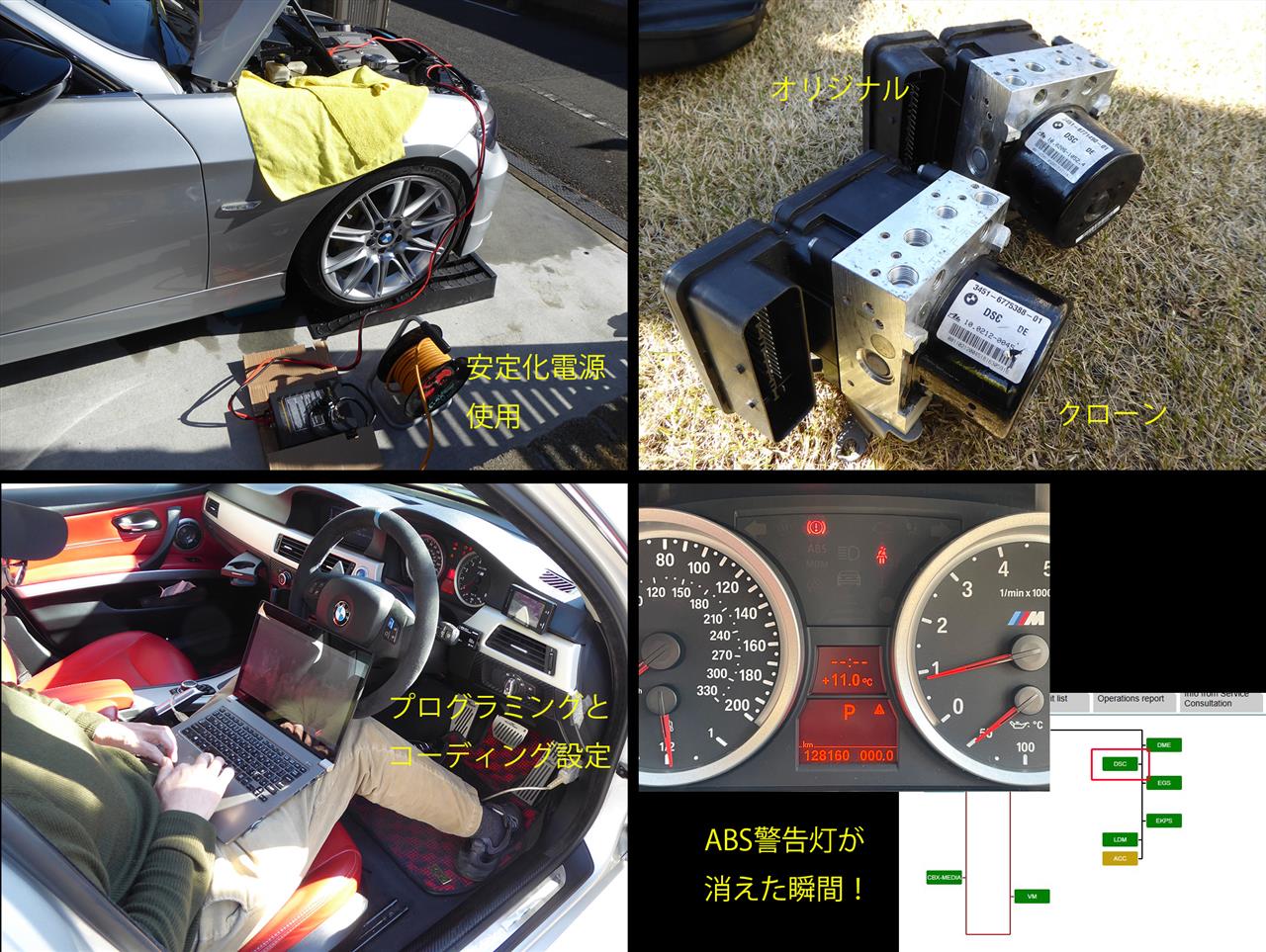

DSCの再プログラミング作業は、過去の経験から、かなりの時間を要すると記憶していたので、エンジンON状態での作業は、プログラミングに必要な定電圧を維持できない懸念があるので、比較的リーズナブルな、メリケン製PowerMax社の100アンペア安定化電源を購入する事を決めた。これは、バッテリーチャージモードの他に、固定電圧モードの設定もあるので、プログラミングには最適である。

今回作業するにあたっては、まず第一に、プログラミングやエア抜き（ブリーディング）作業の工程では長い時間DSCの制御を必要なのが想定できたので、安定化電源のAC給電ができる、いつもお世話になっている、かつみS邸にお邪魔する事にした。

またエア抜き作業は、PCでのバルブ制御やドライバー席からのブレーキポンピング、それと同時に行う、4輪それぞれのキャリパーからブレーキフルードのバルブを開けてブリーダータンクへ流す作業の2手に分ける必要があったため、かつみSさんにもお手伝い頂いた。というか、かなりのヘルプを頂いた。

今回の作業の流れは以下の様な感じだ。

１） DSCモジュール交換： ハイドロポンプ管、6本の脱着と本体取り出し、取り付け
２） DSC本体のプログラミングとVIN登録：安定化電源を使用

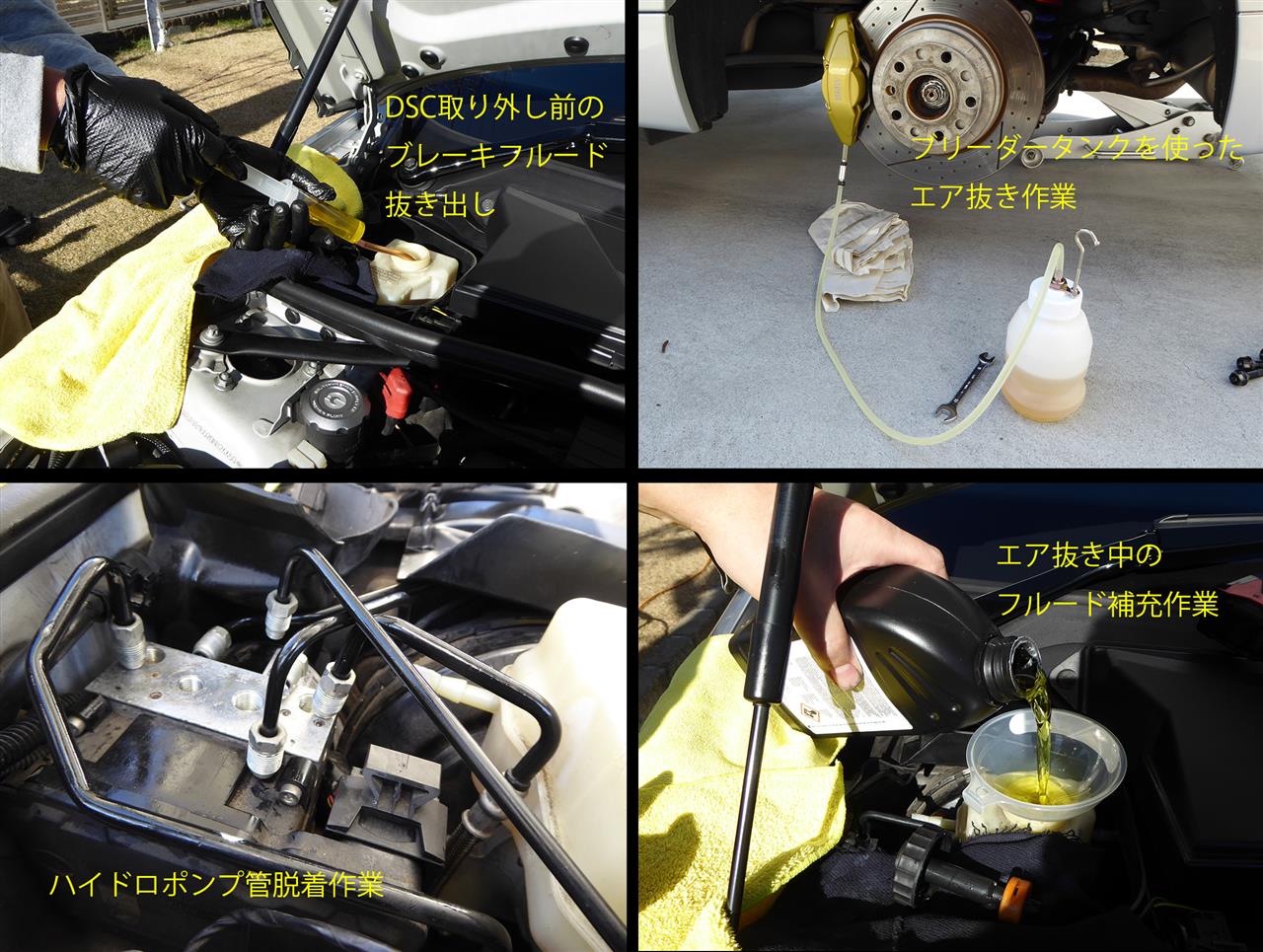

３） 初回エアー抜き作業（Pre-bleeding）：エアー抜きしながら4輪全体にブレーキフルードを行き渡らせる。（この時点では、DSC本体のポンプ周辺にはエアーが残った状態）
４） DSCハイドロポンプのエアー抜き：ツール手順に沿って4輪側全て実施
５） DSC初期化とステアリング舵角調整：ハイドロユニット調整前作業
６） ハイドロユニット調整：本作業をもって、全てのDSC系エラーが解除された



エアー抜きの作業ポイントとしては、各４輪のキャリパーからブレーキフルードを流し出す際に、リザーバータンクが空にならないように注意が必要だ。せっかくエアー抜きが終わりに近づいたのに、補充を忘れてしまうとリザーバータンクが空になりエアーがまた入ってしまう。補充のタイミングは、１輪ごとに見ていったほうがいい。



プログラミングの時間やエア抜き作業のDSCポンプ作動をPCツールで行う際は、かなりの時間を費やすので、安定した電圧維持と電力供給が必要になるので、安定化電源の準備は必須だと痛感。今回準備してよかった。



今回のABS問題を機に発生したと思われる、ACCキャリブレーションに関するエラーは、帰宅後、自宅駐車場で、姿見鏡を使った「なんちゃってエーミング」を行って無事解決w。（非公式な手法なので、良い子は真似しないでねw）



そして、無事全てのモジュールが、正常状態を示すようになった。かつみSさん、改めてご協力ありがとうございました〜♪

かつみSさんも昨日の様子を詳細に挙げてくれてますので、ご参照ください！

ここ最近、ブログの更新が若干滞っている状況ではあるのだが、現在は、昨年完了した延命プログラム後に開始した、ボンネット内リフレッシュを引き続き行っている所である。

と言う事で、今回は、まだ交換していなかったシーリング箇所へのリフレッシュと、フロントウィンドウ下のワイパー周辺を覆っているカウル交換の内容を記載する。

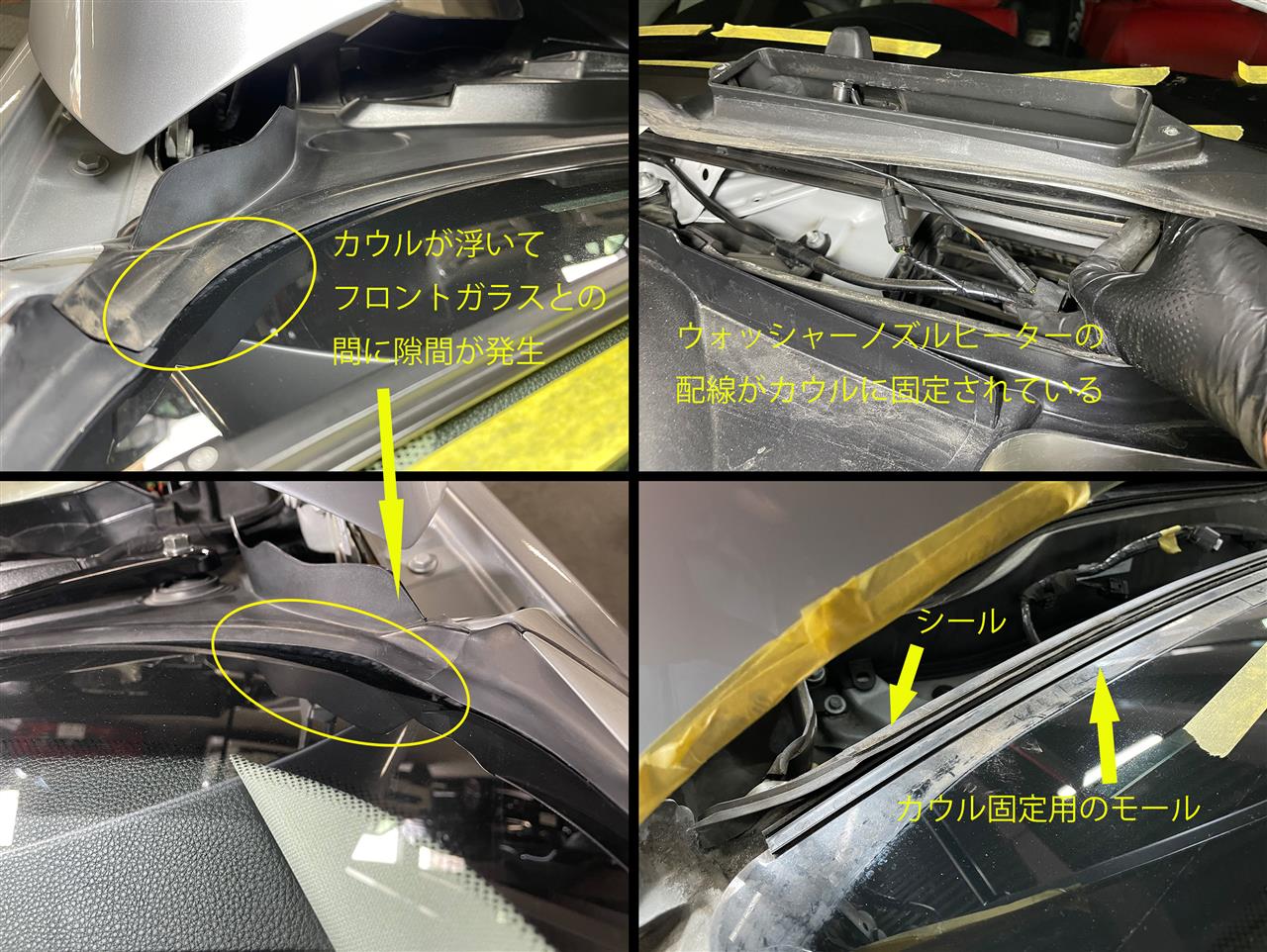

カウル交換に至った経緯としては、左右両端の形状が懸念劣化で変形し、フロントガラスとの間に大きな隙間が出始め、そこから雨などが侵入する恐れがあるからである。

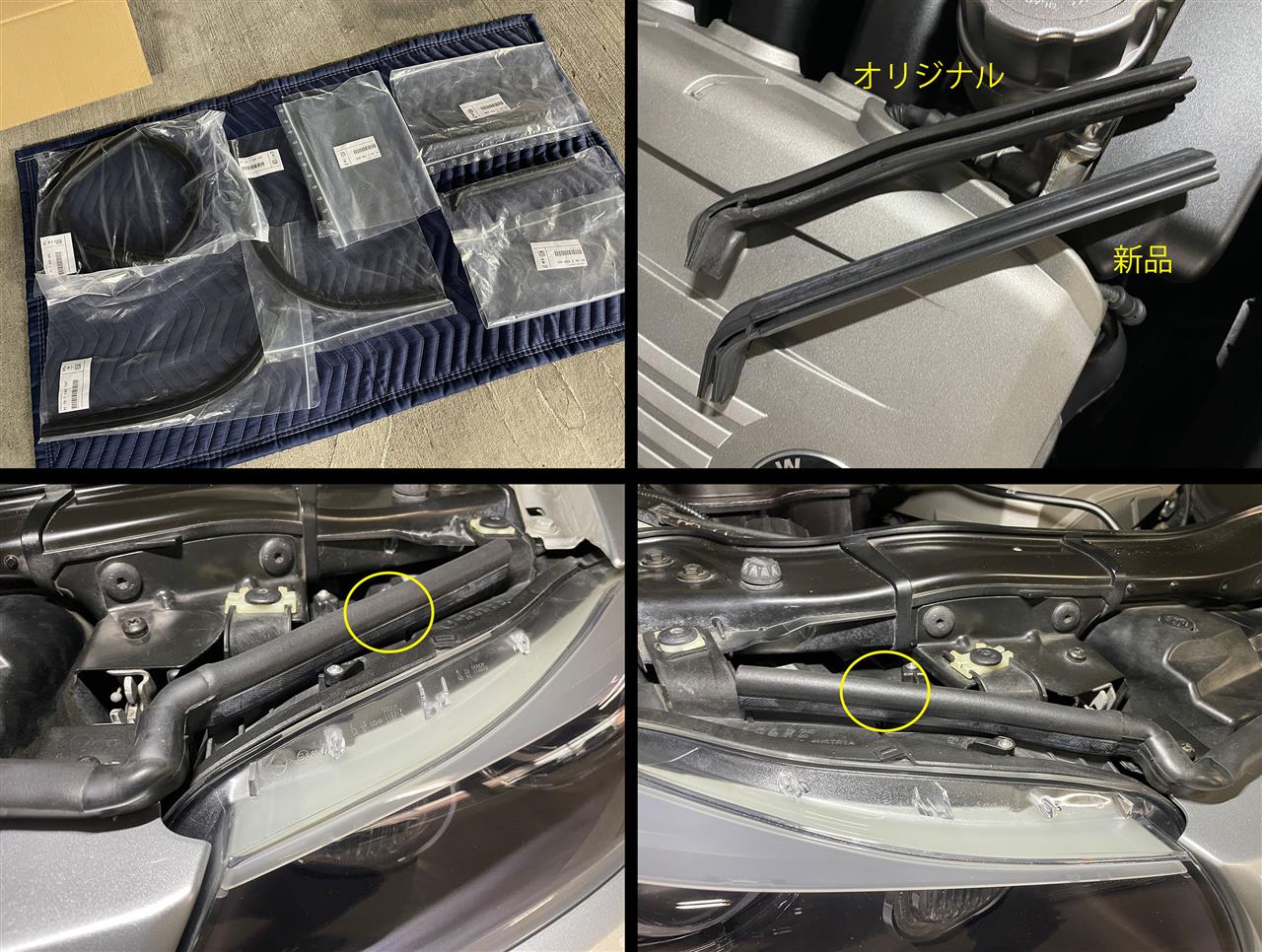

＜エンジンフードシーリング交換＞

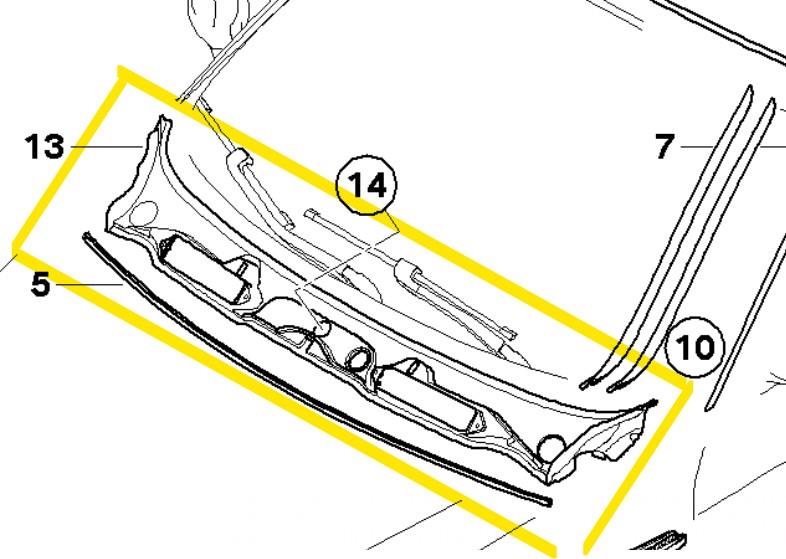

＊ 1,7,8番は、両サイドが交換対象

黄色で囲ったところが基本、今回の変更箇所であるが、7番は、前回交換済みである。



ゴム製のシールは、経年劣化で材質が硬化し、特に長さが短い箇所に関しては、外れやすくなっている事から新品への交換は、必要だと感じていた。

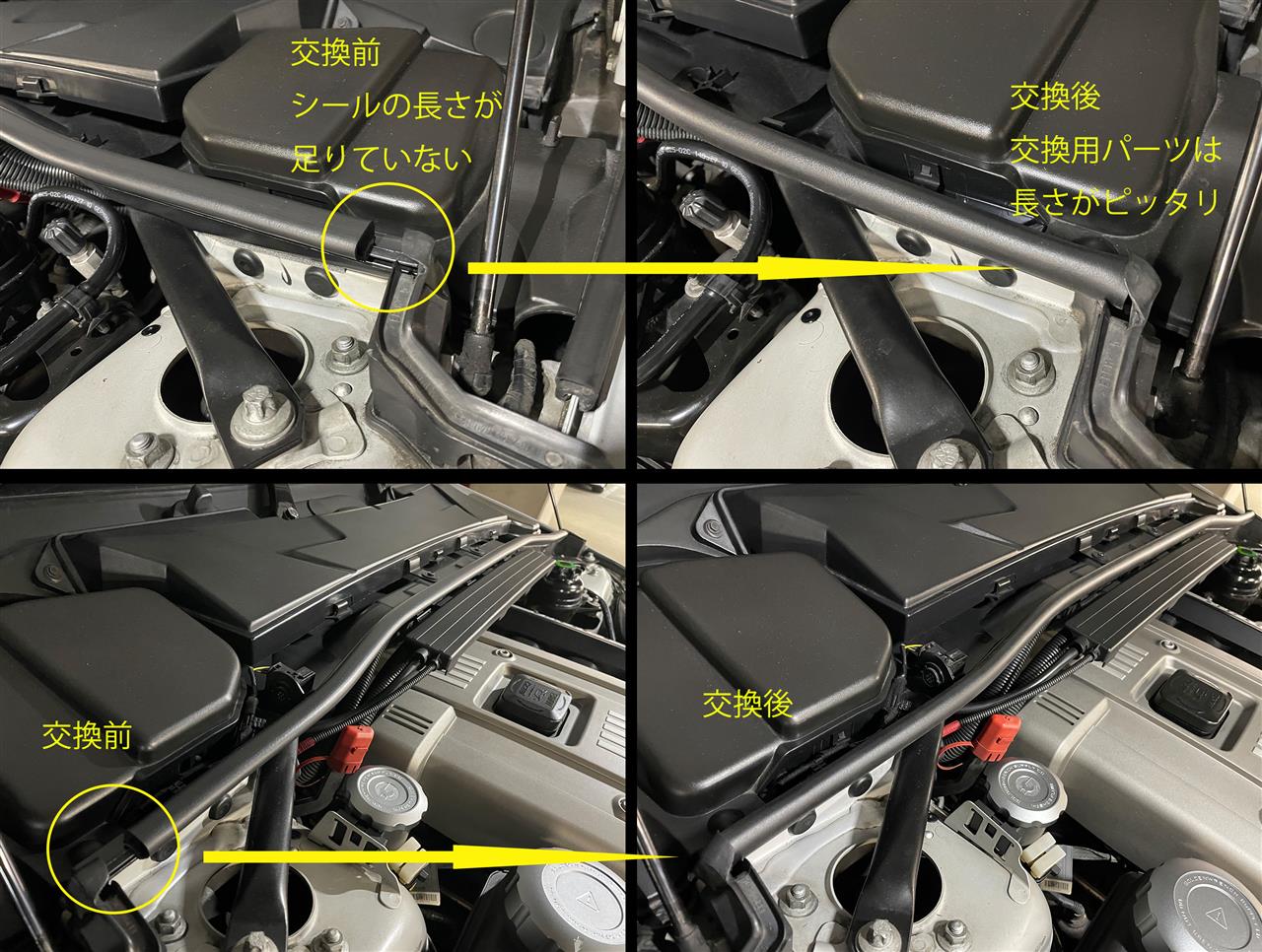

エンジンフード・リア側にある一番長いシールは、オリジナルはどういう訳か、元々長さが足りていない事に気づいた。(笑) まぁ、ズボンで言ったら、７分丈パンツの様な感じかな。。（ちょっと例えが悪い？ｗ）

これも、新品へ替えたら寸法がぴったりと合った。（当たり前かｗ）

＜カウル＆リテイナーモール交換＞


カウルとフロントガラスの間に隙間が出来た原因としては、カウル自体の劣化もそうであるが、それをフロントガラスに固定するモール側の劣化も考えられたので、カウルとモール両方の交換を実施した。



ここで苦労したのは、元々、フロントガラスに固定されていた、モールの取り外しだ。取り付け方法として、ゴム質のもので覆われているコの字になった個所をフロントガラス下側にはめ込むだけなのだが、以前、フロントガラスを交換した際の接着剤が、このモール周辺まで入り込んでいた様で、取り外しに苦労した。

結局、古いモールは破損させながら取り外しに成功。



交換対象のパーツ購入の際は、それらに付随する細かなパーツも注意深く確認し、忘れず購入する必要があるが、それでも、お初の作業には想定外がつきものである。

先ずは、カウルセンターにあるホールのメクラ板であるが、オリジナルのものからの流用はサイズが合わず使用不可であった。どうやら、LCIで共通部品の変更があった様でそれ用のパーツ番号を確認、改めて手配を行った。しばらくは、ビニールテープで封印だなｗ

もう一つは、カウルの右側に取り付くウォッシャー液パイプの接続ピースであるが、これは、新規に購入せず、交換元のパーツから流用と思ったが、簡単に取れない。結局、電動ヤスリで取り付け部周辺を削り何とか摘出したものの、今度は取り付けが簡単には行かなかった。

取付穴が接続ピースより少しだけ小さく、簡単には押し込めなかったため、接続側ピースの取り付けエントリー部を電動ヤスリで若干(0.数ミリ)削り、シリコングリースを塗った後、ボックスレンチをうまく使って手動で圧入ｗ 何とか入ってくれた。。(^^;



幸いにも問題点は全て解消されて、無事作業完了～♪ いや～っ、この手の作業は、やっぱり大変だと言う事を改めて痛感した。ほっと一安心。。

＊＊＊



と。。後は、こちらの課題解決に向けて、着々と準備を進めている今日この頃である。。（汗）乞うご期待～（爆）
