エアコンコンデンサー、つや消し黒で塗装！（缶スプレー）

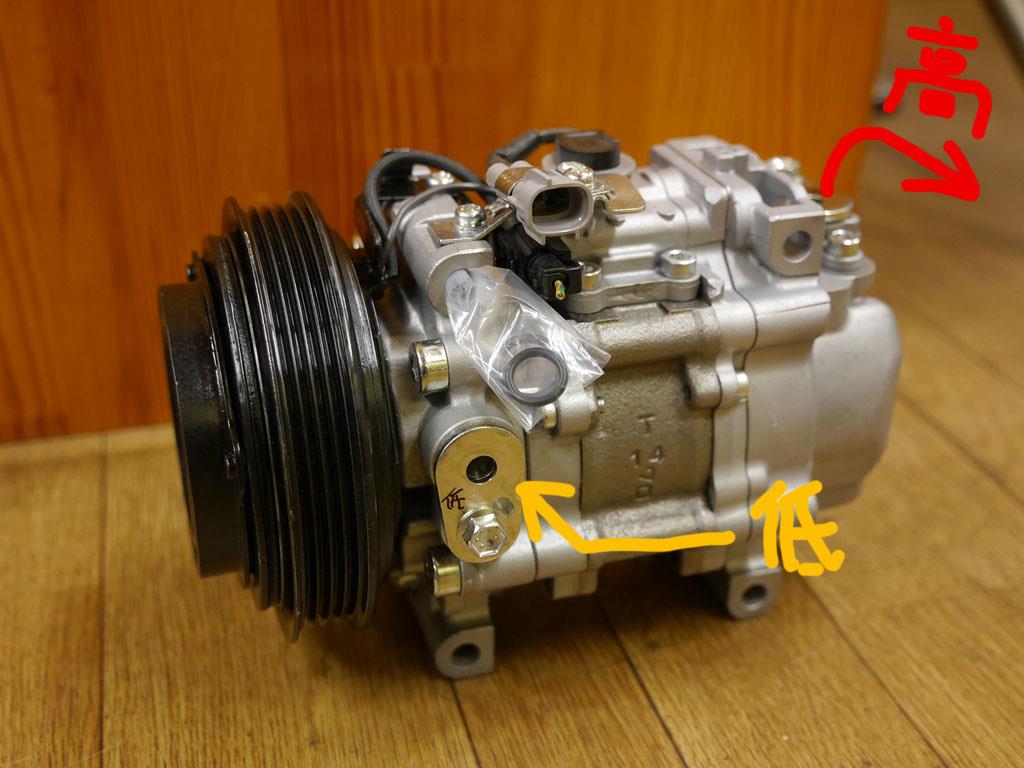

コンプレッサーにオイルを入れるのは高圧側なのか低圧側なのか？？

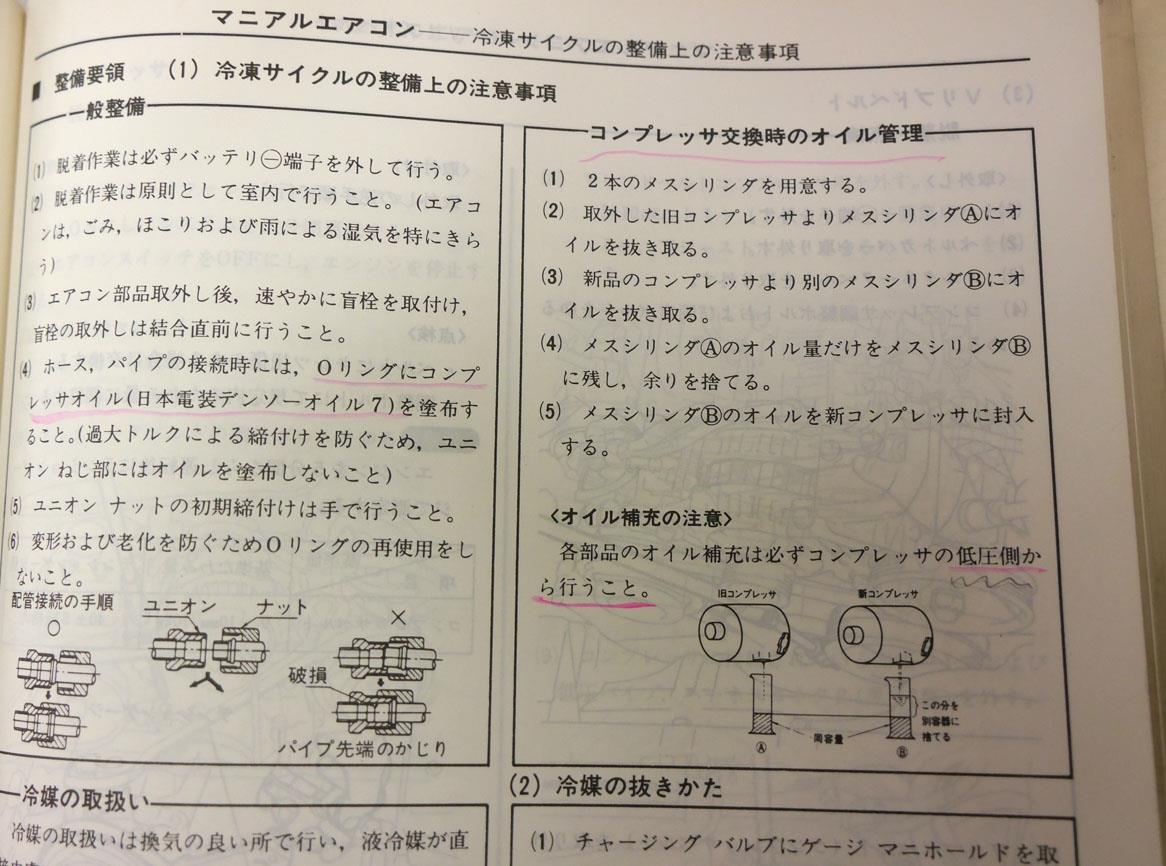

一般的には高圧側らしい。しかし整備解説書（R12用だが）には低圧側からと書いてある。はて？❓😟

理屈としては圧縮できない液体を低圧吸い込み側に入れ圧縮する事になるのは問題ありそうだが🤔

低圧側にはワンウェイバルブが付いていて入れにくかったりするようだが既存のものには無いようだ。

オイルを全体に行き渡らせるには低圧側からのがいいな。
そか、整備解説書は新品のコンプレッサーが前提か！
すでにある程度オイルが入ってるリビルドならどちらでも良いか両方から入れろってか！😃

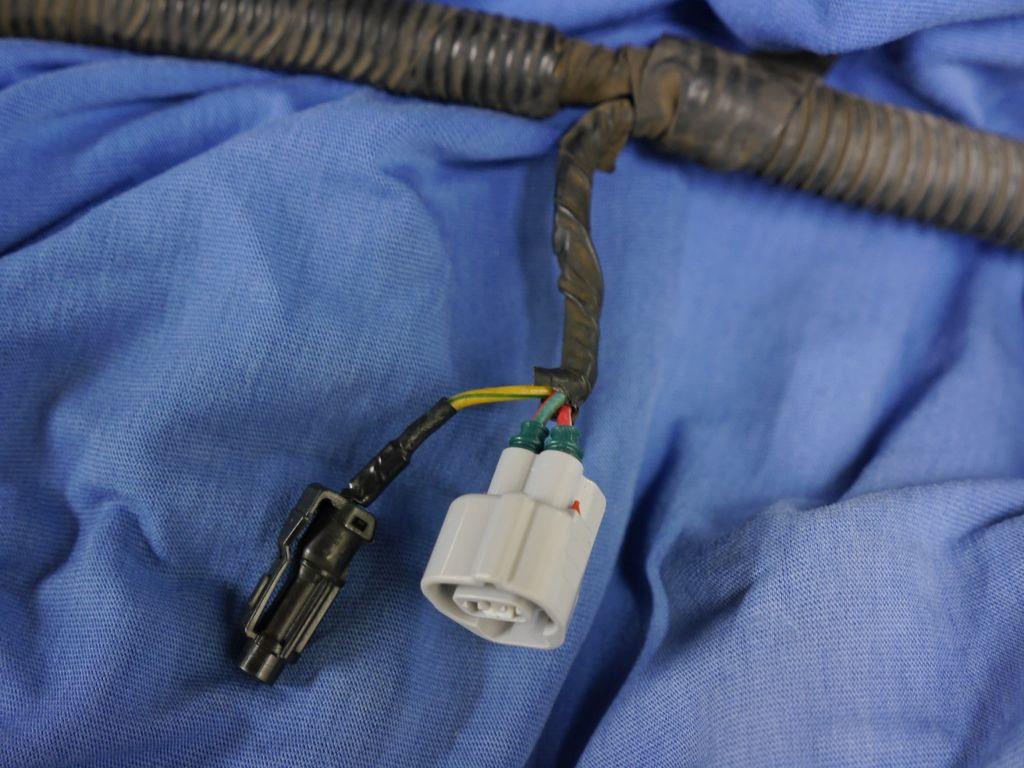

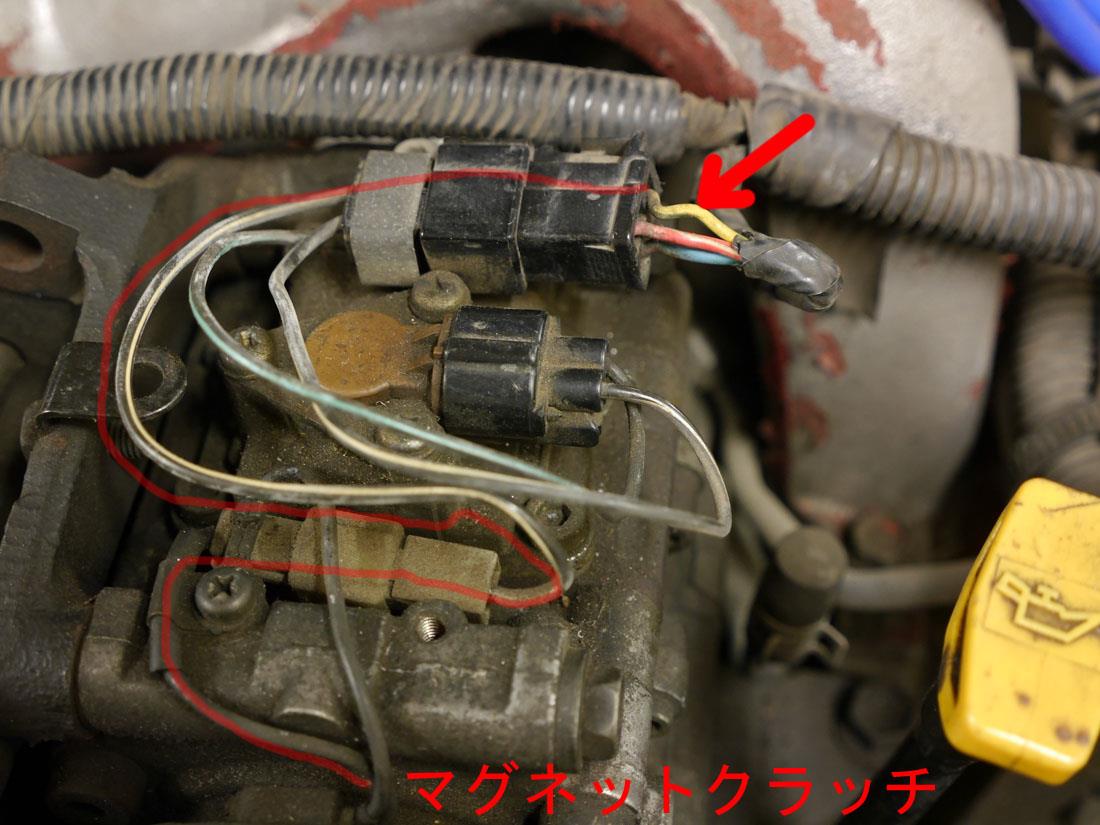

コンプレッサーに繋がるコネクターの付け替えに向けて。 黄色い線がマグネットクラッチのプラス線かー。

2極のサーマルプロクタは新しいコンプレッサーでは2本とも黒。まー極性は無いでしょ。

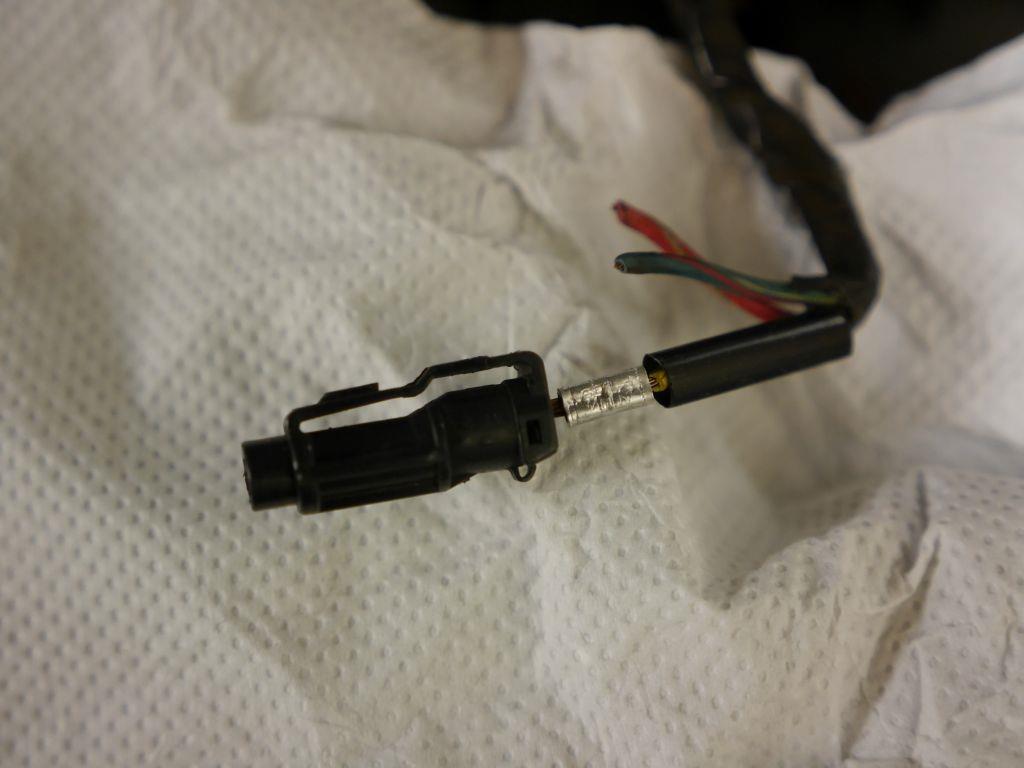

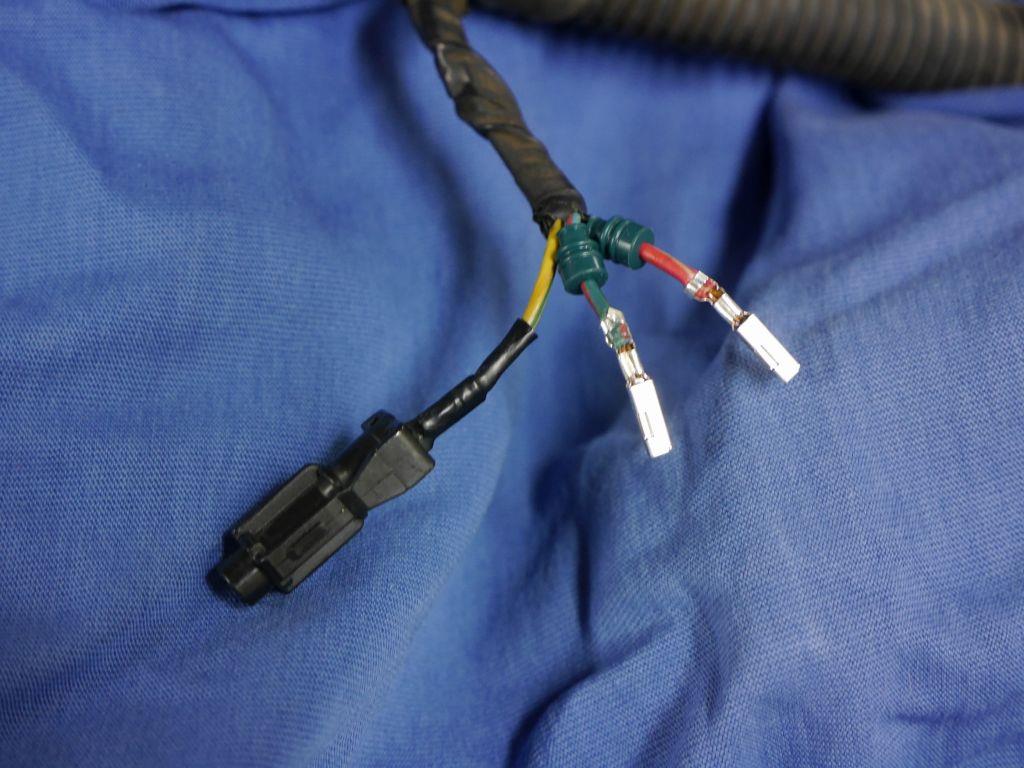

マグネットクラッチのプラス1極コネクターは新品見つけられなかったのでリビルドコア用コンプレッサーに付いていたものを突き合わせ端子接続。

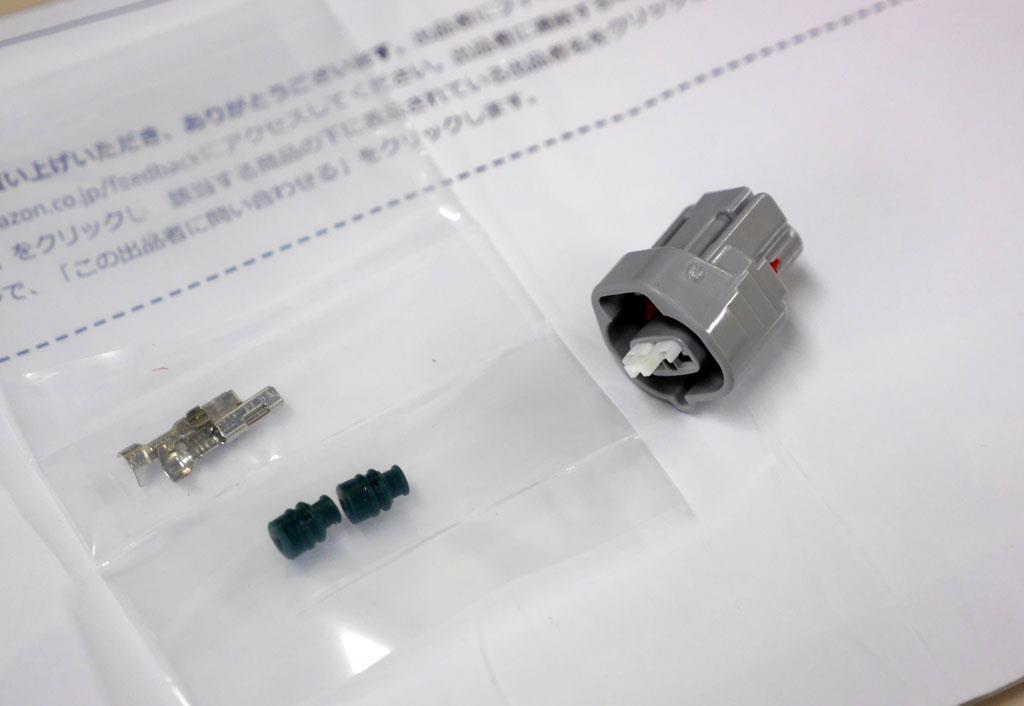

サーマルプロテクターの2極は新品コネクター（住友電装090型TS防水2極メスカプラー）を組んだ。

これで車体側がR134aエアコンのBD/BGレガシィ同様になった😁

冷媒をR12用からHFC134a用に変更。
冷媒と一緒に入れるオイルはそれぞれ専用タイプで混ざるとNGな為、コンデンサー内部の洗浄が必要になる。（一応兼用のPOEオイルもあるにはあるが…）

洗浄液をエアで圧送する簡易ツールが1万円くらいで売られているが1回しか使わないようなものにお金をかけたくない。（今思えば自作出来ない事もないかも？）
専用洗浄液も4リットル6～7千円くらいとか。そんなに使わないし高いし。

代わりに手持ちのスプレーガンでAZのパーツクリーナー原液を吹き入れようと思ったがエアが逆流したり横から吹き出したり（当ててるだけなので）うまく行かなかった。😟💦

そこでコンデンサー（サーペンタイン式）を水平に置いてスポイトで少し入れては放置、を地道に繰り返しパーツクリーナー原液を入れていった。


まずまず十分に入ったところでエアーで排出します・・・。
有機溶剤対応のマスクをしているので声がモゴモゴしてますw
スプレーガンはノズルを外し大きめOリングをはめてエアが漏れにくくできた。

パイプ類はスプレーガンでも普通の缶入りパーツクリーナーでも洗浄できた♪

エアコンのプレッシャースイッチが届きました。

右がBC5レガシィのもの。
圧力の下限、上限でのコンプレッサーをOFFに加え、中間域で電動ファンのON/OFFの機能も付いているトリプルスイッチと言われるもののようです。

新しい左がマツダ・アクセラのもの。６角ナット部分がアルミ製になっているが外形、コネクター、全くといって良いほど同じでした！😁♪
中／高圧の作動圧はHFC134a用に少し高めになってる。

GC8はゼクセル製エアコンシステムだけどプレッシャースイッチはこれと同じタイプみたい。（納期未定！）


マツダのプレッシャースイッチがスバルBC5レガシィのエアコンシステムにドッキング！😆

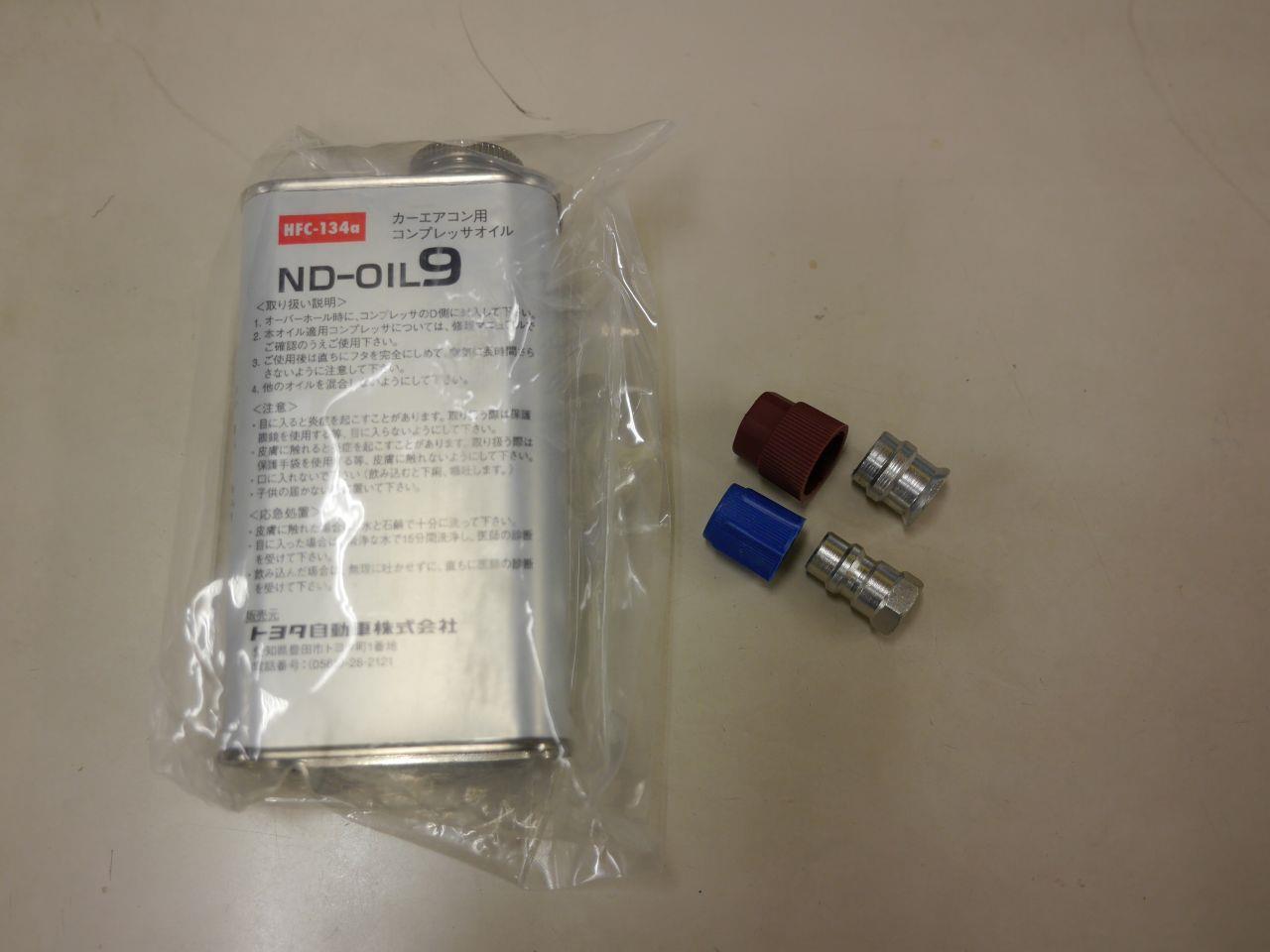

コンプレッサーオイルND-OIL9はベーン式コンプレッサ用のPAGオイルで最近はこの方式はあまり使われないみたい。

そしてヤフオクで落としたR12→HFC134a変換アダプター。
BC5レガシィは低圧高圧でサイズが異なるタイプなので以下のものを用意すれば良いらしい。とてもわかりにくい…。
・低圧側 凹側,ネジ : 1/4フレア (7/16-20UNF)
・高圧側 凹側,ネジ : 3/16フレア (3/8-24UNF)
やっと届きました。まるまる１週間も完全放置されたよ☹️
無事 現状のR12の口金に合いました🙂


他にも細々部品などが届き、これでエアコン レトロフィット、システム刷新（可能な限り）に必要なものは一通り揃ったはずです。

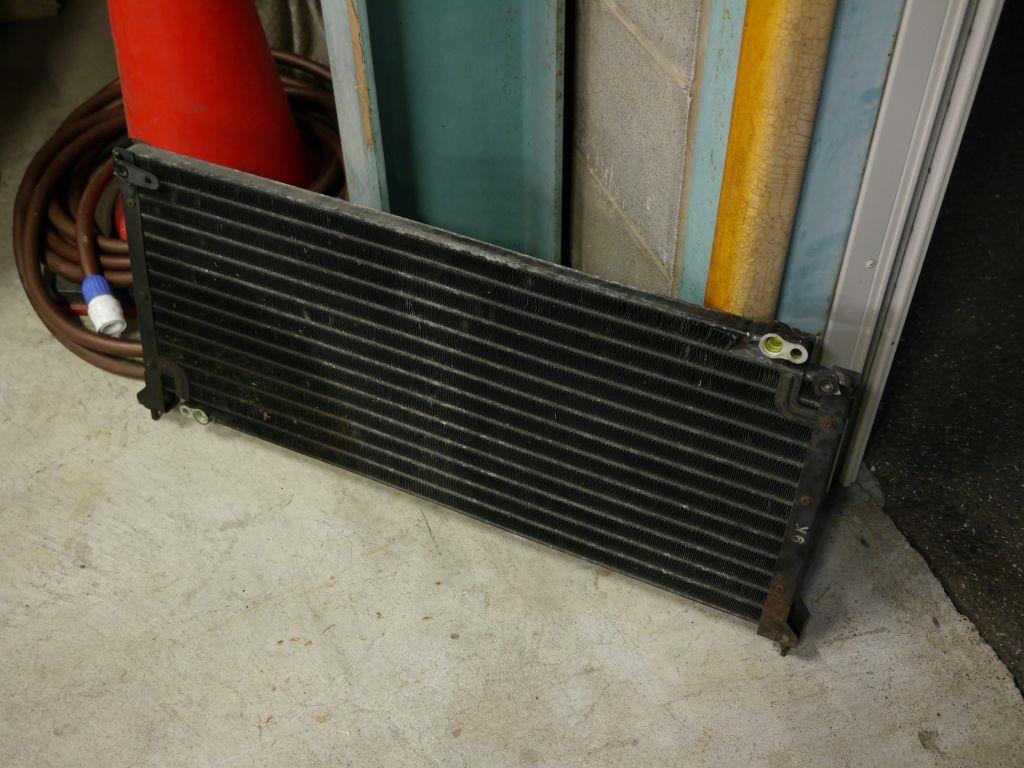

全体がぐんにゃりラウンドしてたエアコンコンデンサー。
今のところ新しいものは手に入らないので従来の物を使うしかない。

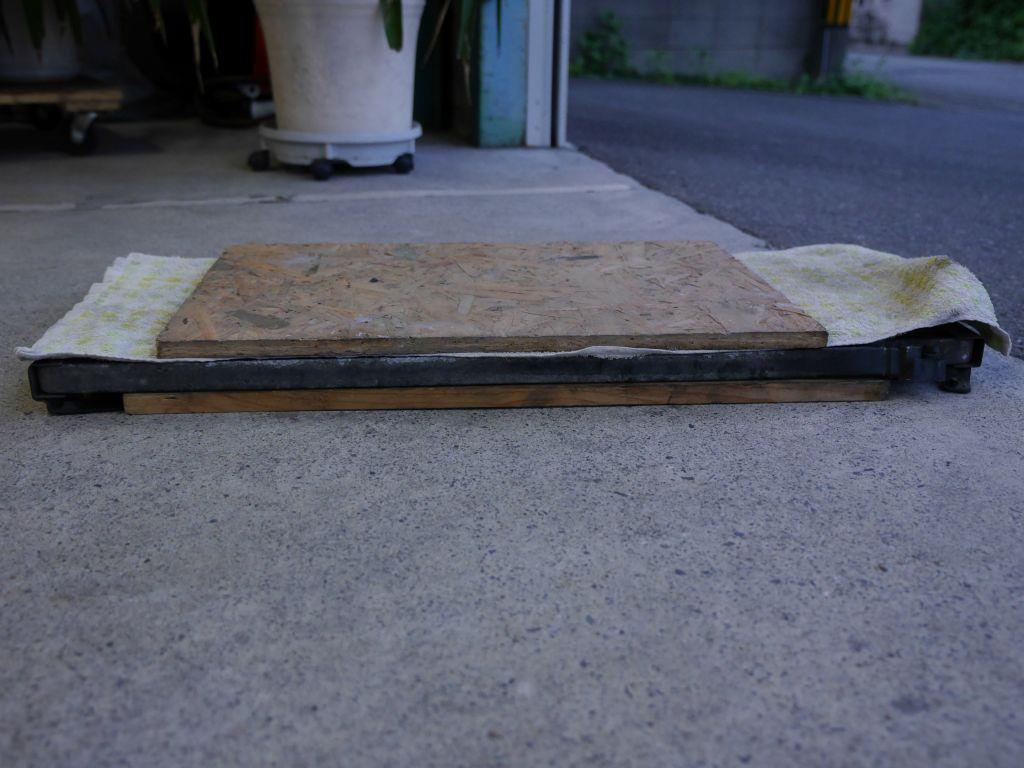

板で挟んで上に乗ってぴょんぴょん跳ねて曲がりを修正。
結構あっけなく出来た。

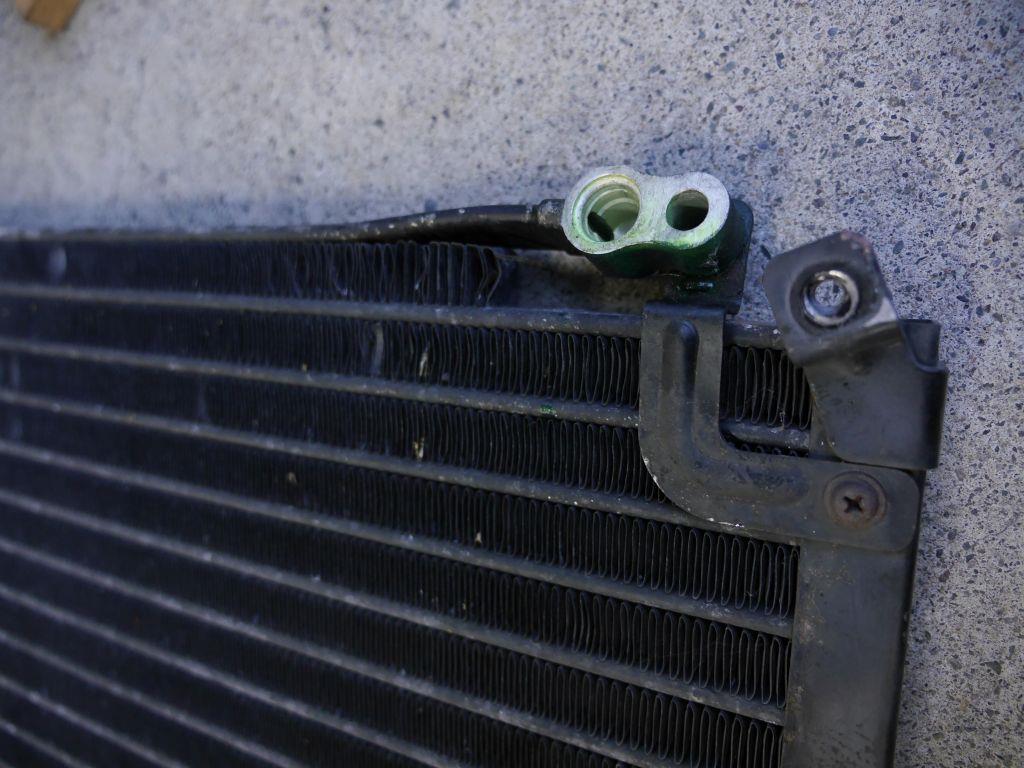

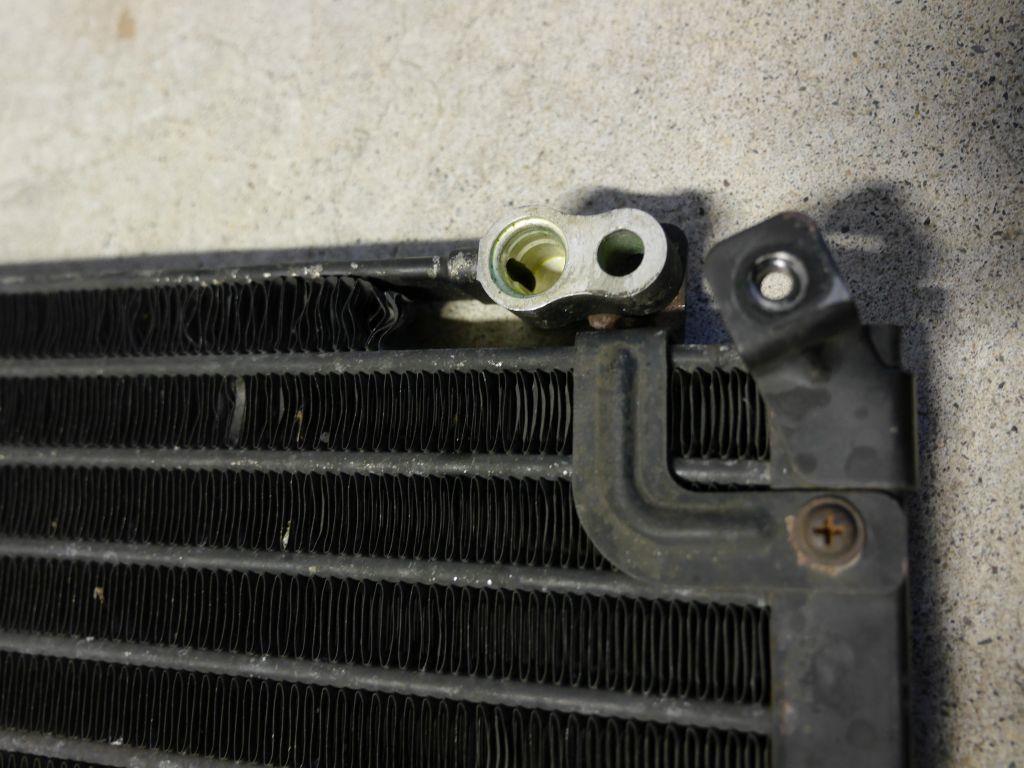

ホースが付くところがかなりひん曲がっている。


ロッキングプライヤーやらなんやらでなんとか修正！


ぱっと見だいぶまともになった🙂

BC5レガシィのエアコンシステム刷新HFC134a化の為、部品を集めています。

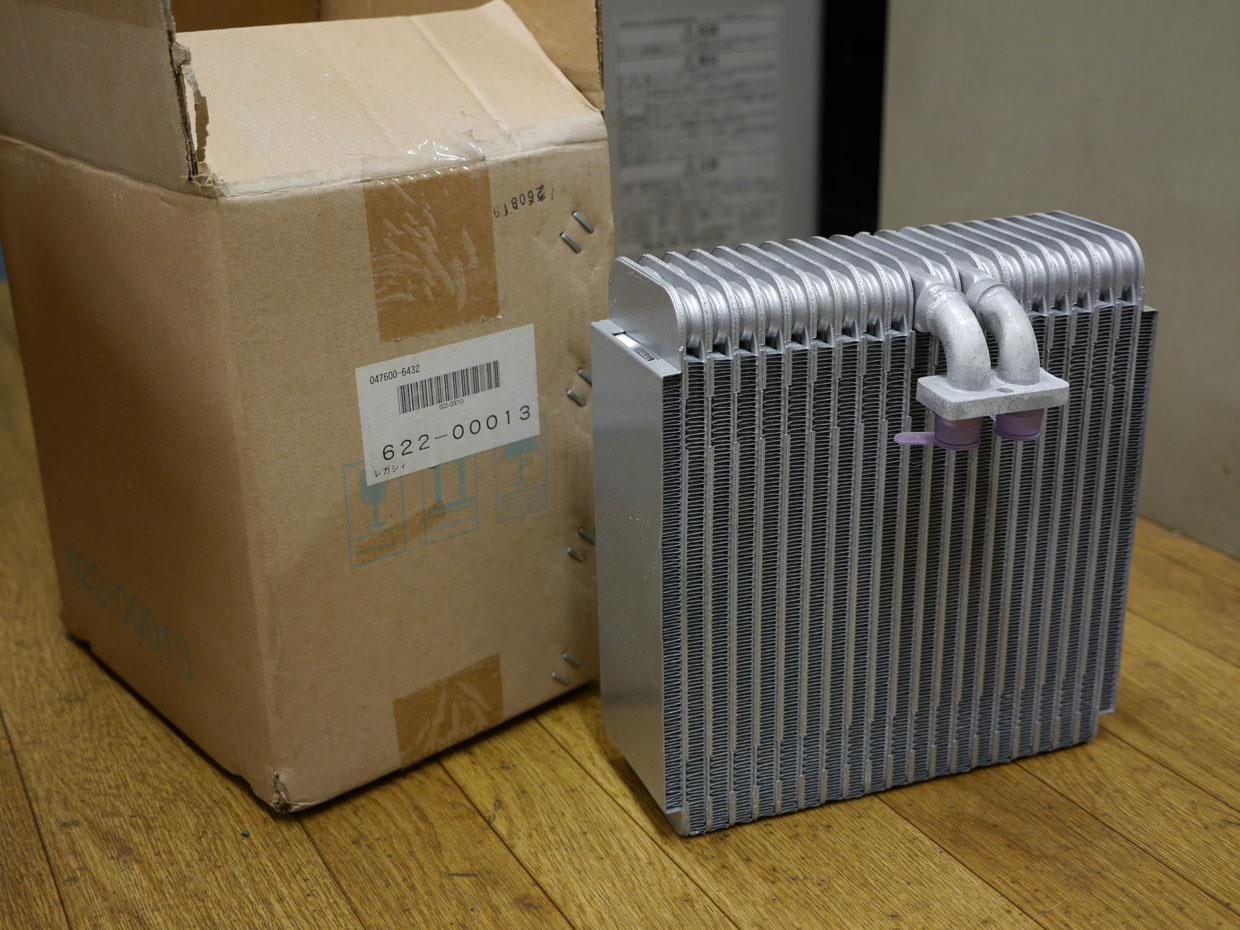

社外エバポ。とても古びた箱、中身。最後の１個っぽい。

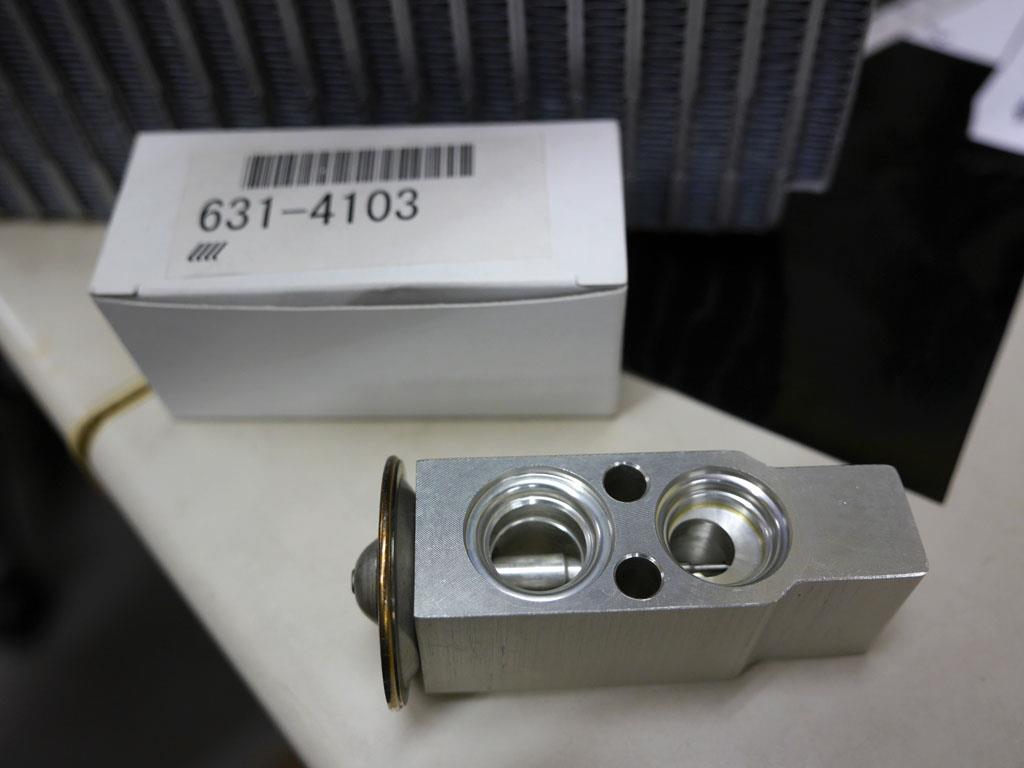

社外エキスパンションバルブ（トヨタ車によく使われるタイプ）

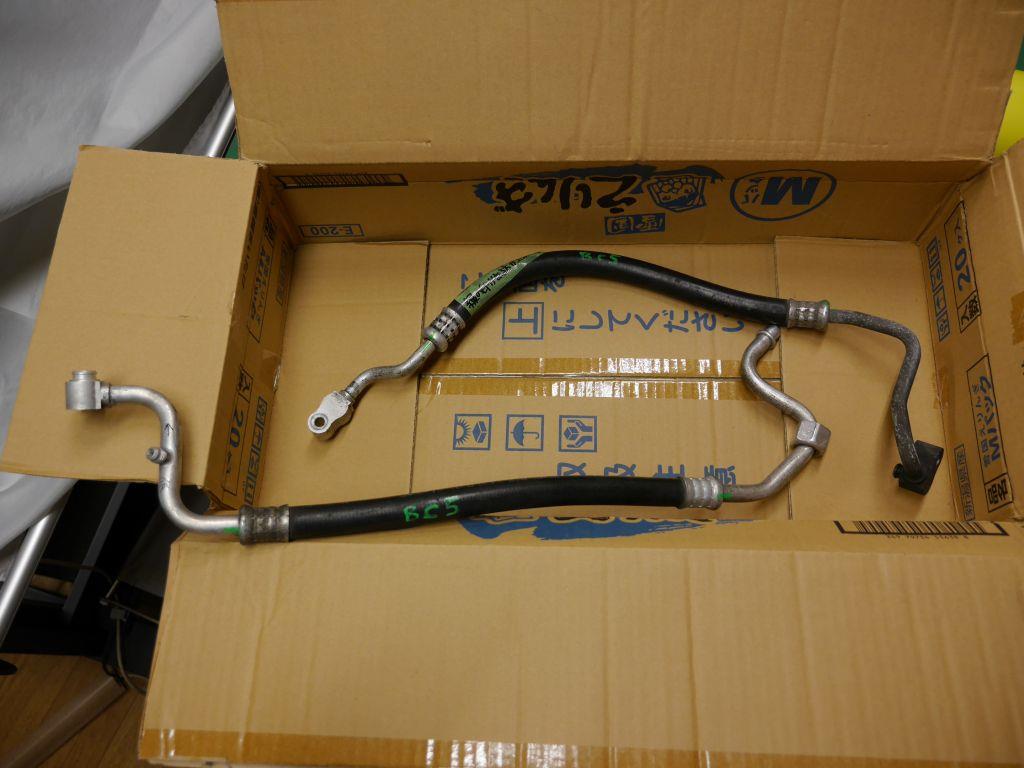

一部のカシメ部で手で回ってしまいガスが漏れるホース。
専門業者にリフレッシュ？をお願いすると・・・


あっという間に出来上がって送られてきました♪
R134a用リキッドタンク（BG用）も届いた。

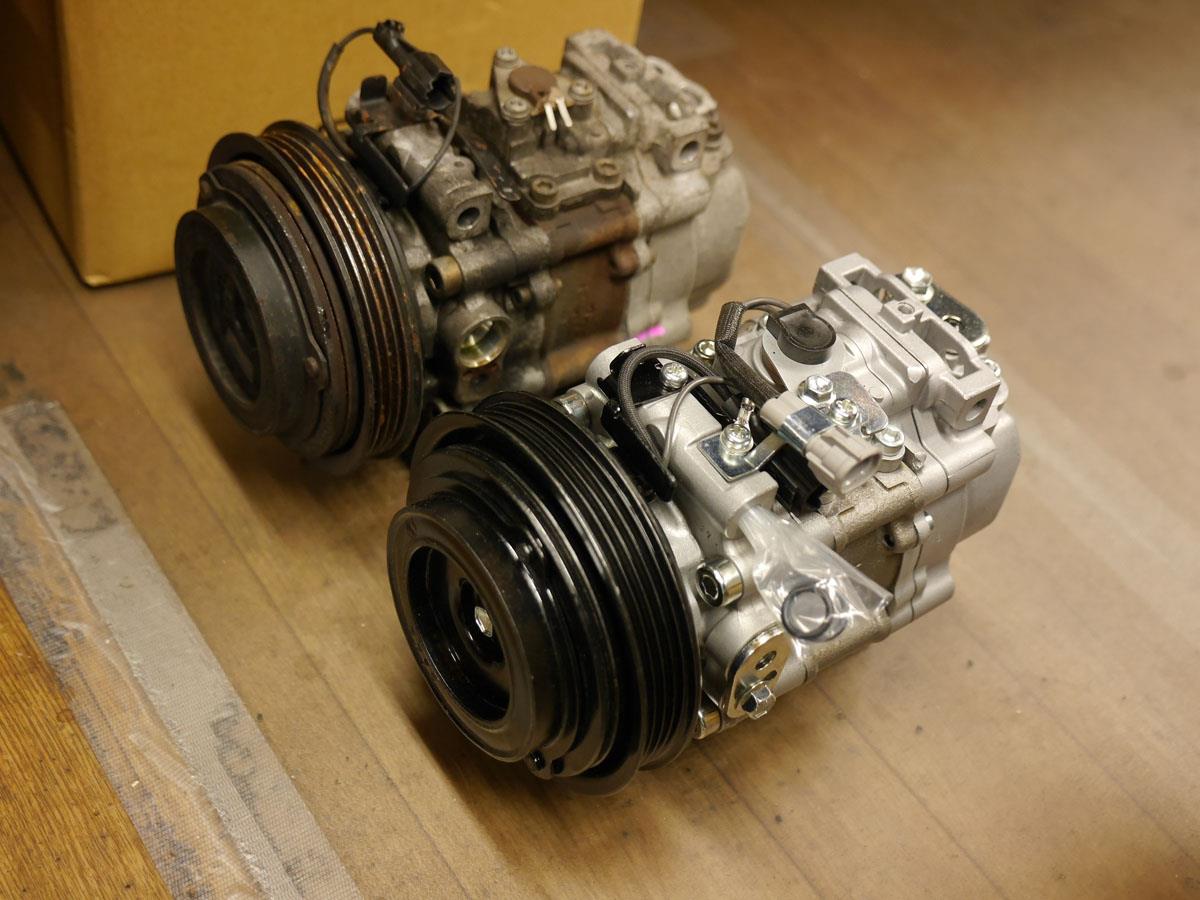

R134a用コンプレッサー（BG用）
解体中古部品（リビルドコア）とリビルド品


コネクターが異なるので車体側を変更するつもりで見繕ったメス側コネクター

コンデンサーやプレッシャースイッチ（GC用）が入手できない（期待できない納期未定）のが残念🙁

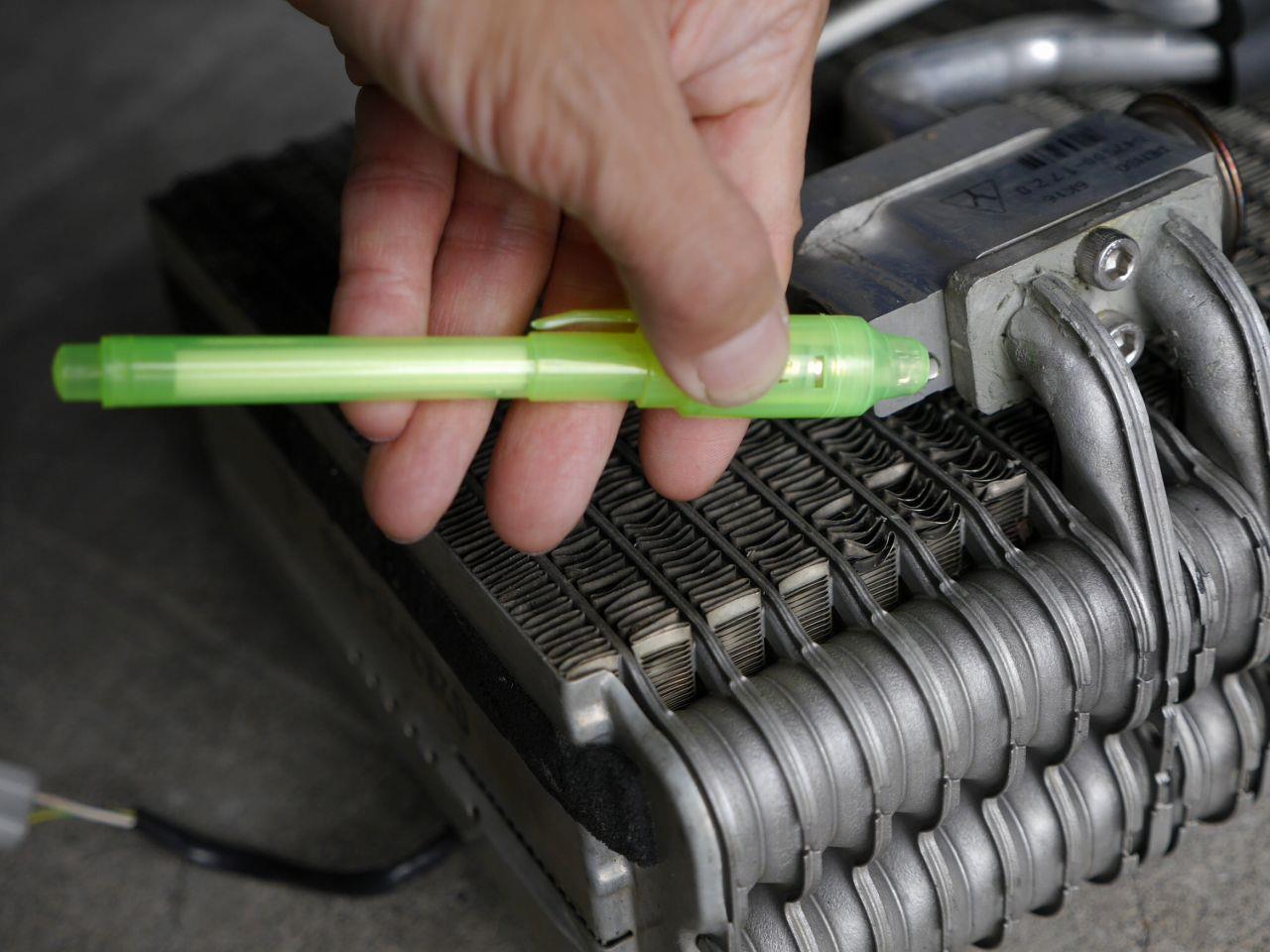

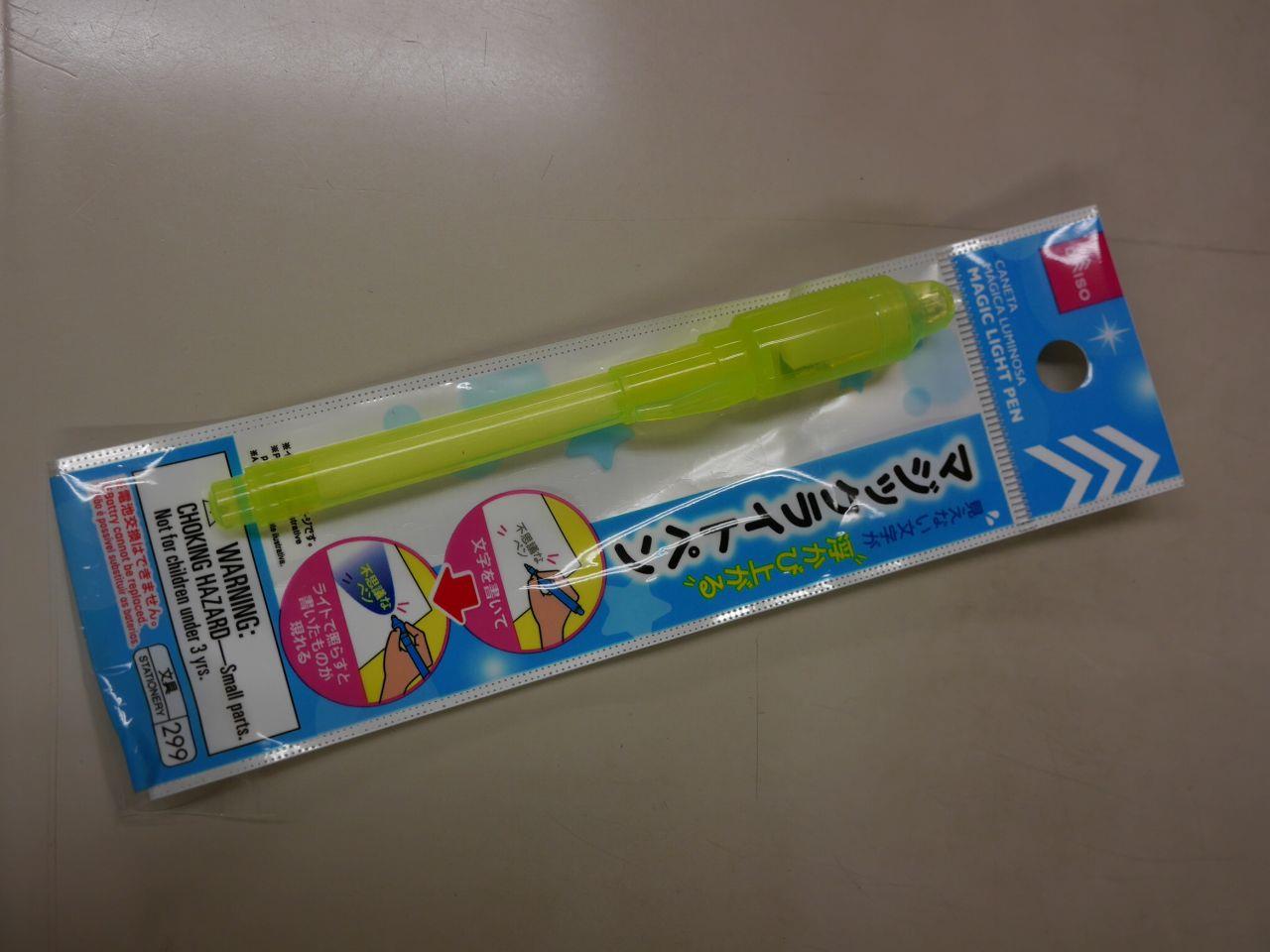

エアコン冷媒漏れを見つけやすくする為の蛍光剤が入っておりまして、最も安価なUVランプをダイソーでゲット。

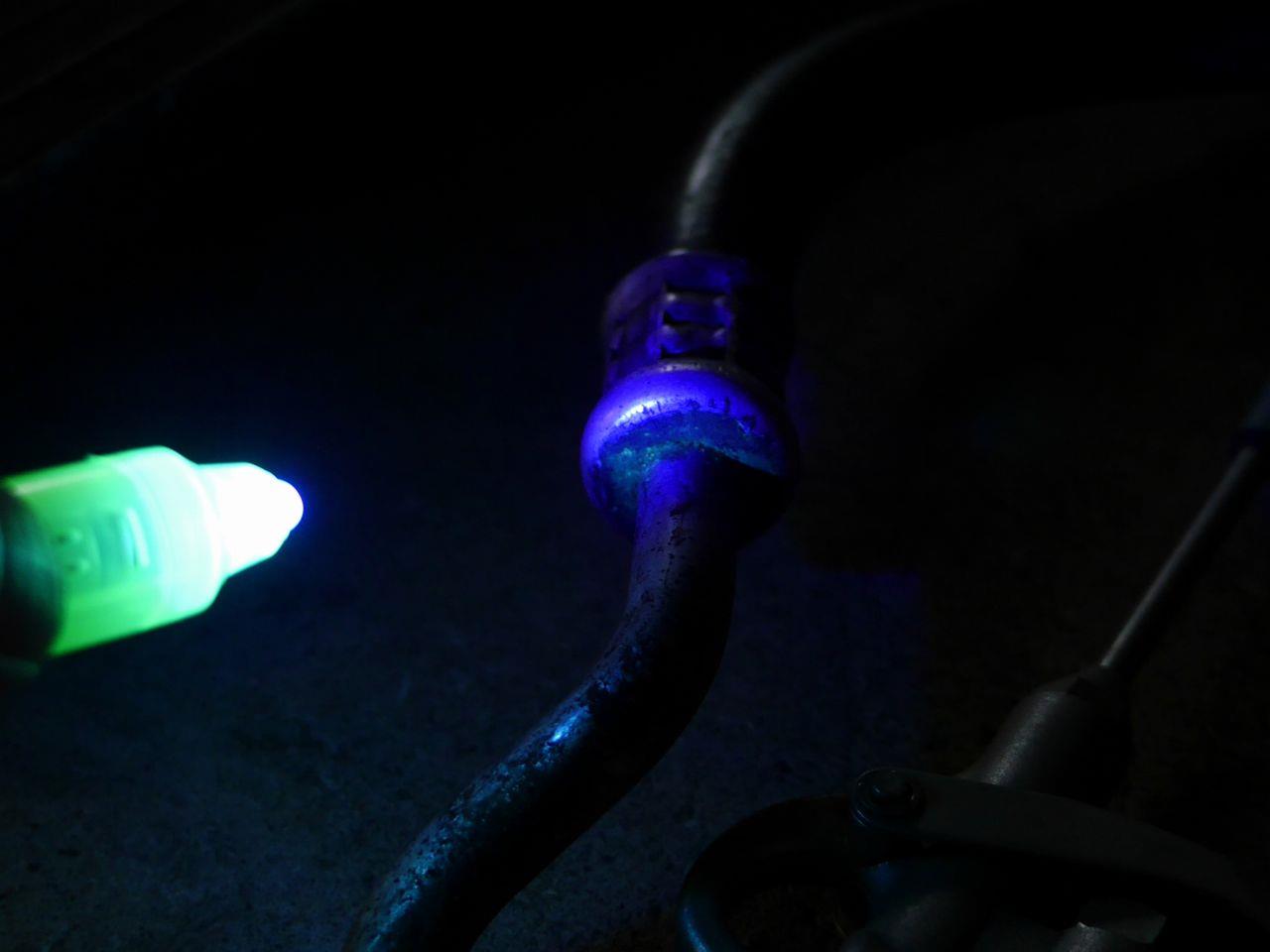

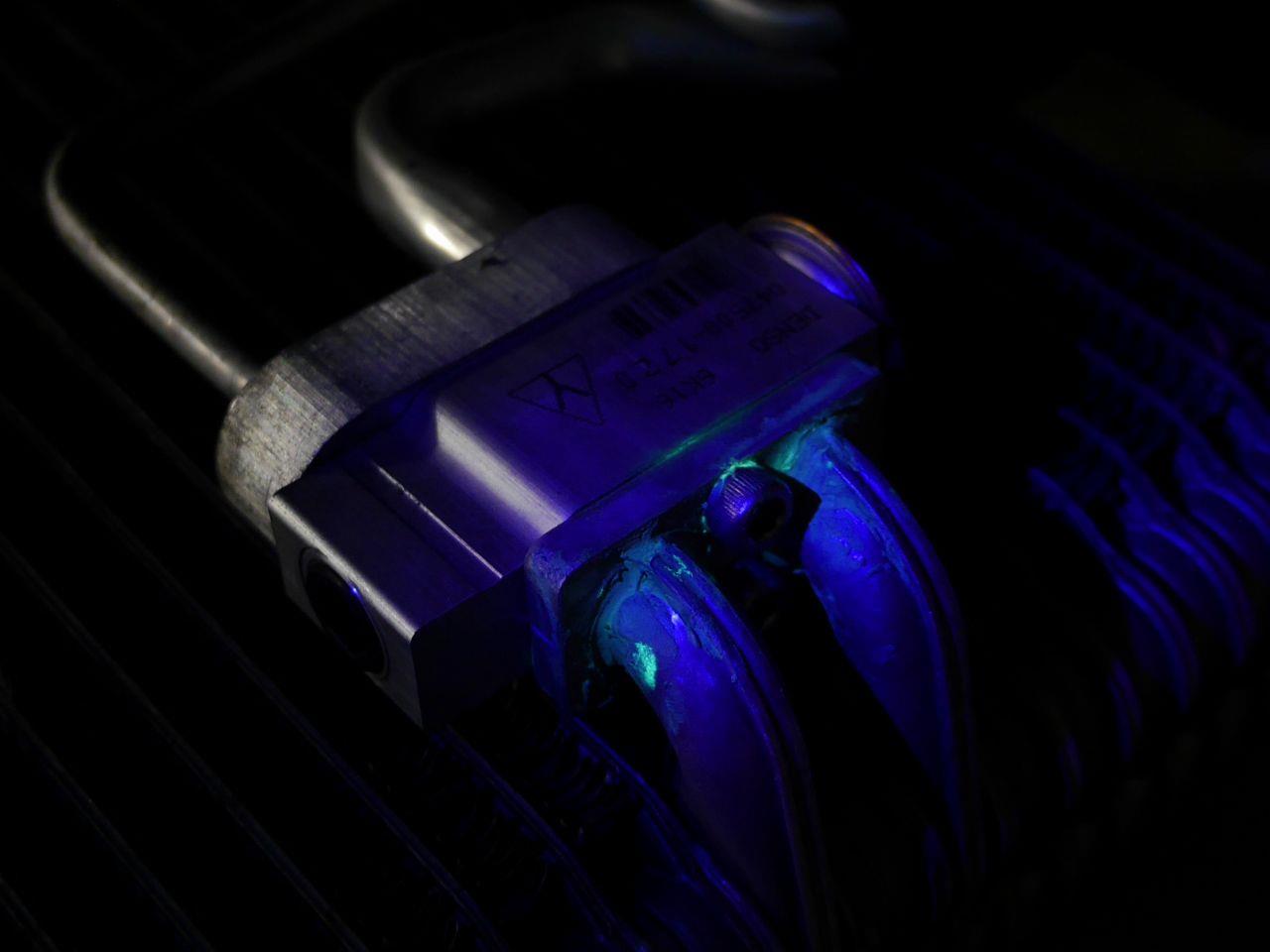

周りを暗くして照らしてみるとエバポ／エキパン接続部からも少量ですが漏れてますね。
エバポ、コンデンサー本体からは漏れてないっぽい。






最も安価なUVランプ
