昨日途中になっちゃったのでね。
換気扇・・・というか塗装ブースの続き。
　
電源に関しては部材を単品で買うよりも安いという事で
消費電力を確認したうえでこういうものを買ってきました。
　

　

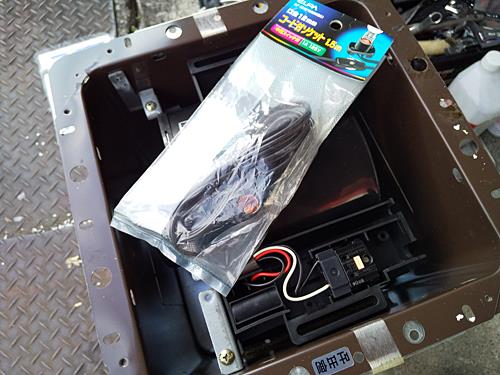

「エルパ コード付ソケット E17 1.5m ブラック」
（https://elpadirect.com/shopdetail/000000001151/）
　
で、これのソケット部をちょん切って電源として繋ぐ予定。
電球の場合は20Wまでの対応に対して換気扇自体は60MHz稼働時で22W。
コードはもとよりスイッチも250V 3A対応なので問題ないでしょう。
　
換気扇へには芯線が固い単線、VVF線用のコネクタがあるのですが
このコードはより線なので接続をどうしようかなぁと。
半田でより線を単線っぽくするか？それともコネクタ自体を外して
写真で言うところの白と黒の配線に直接継ぐ方が楽なような　（＾＾；
　
本当は本体にコンセントを追加してしまって
そこからエアブラシ用のコンセントを生やしたいなとか思ったけど
余計なことをすると失敗するかもしれないのでやめました（笑）
　
続いて肝心要となる排気ホース。
　

　

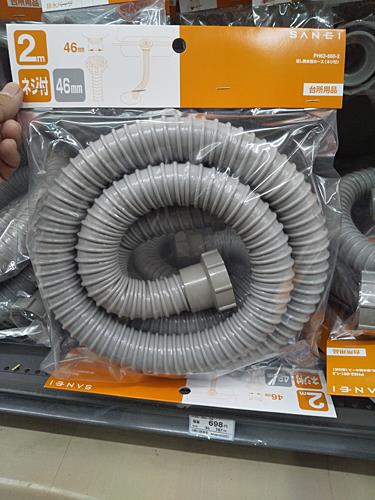

「SANEI 流し排水栓ホース（ネジ付）」
（https://www.sanei.ltd/products/ph62-860-1/）

このシリーズを使おうかなぁと考えておりまして。
ホースの固定にはG1 1/2のねじがあればよいので
　
「排水ホースアダプター」
（https://www.sanei.ltd/products/ph62a-830/）
　
現在の排気用ダクとフランジそのものを外してしまって
MDFか何かボードに47mmの穴を開けて挟んで絞めればいいかな？と。
必要に応じてゴムのパッキンでも挟んでやれば臭気漏れは無い筈。
　
問題は19mm程内側に出てしまうのをどうやって逃がすか。
最悪必要なのは外側のネジ部だけなので削るなりで何とかなるかな？？？
窓側への取り付けは・・・まぁ似たような方法で行けるでしょう。
　
部品の選定の基準として何が大事というと比較的安くて。
それでいてその辺のホームセンターで買える。
補修部品として手に入りやすいって凄く大事じゃないかなと思うわけで。
　
最後に260mm角の網でも見つけてくれば一応完成かな？
フードに関しては使用する人それぞれで作ってもらおう（投げたー！！）
　
現時点で割れた取っ手や大きめのMDFのボードも買ってあってほぼ3000円。
換気扇が１台1000円、あと細かいネジも買うとして材料費的には総額約4000円。
同じものをもう１台作ってまんだ君に買わせる予定（笑）
　
・・・あとは・・・やっぱりホールソーかぁ　（＾＾；
47mmより48mmかなぁ・・・48のほうがお安いのが多い（）
とりあえずAmazonで一番安いのをぽちっておくかぁ・・・
　
日曜日のおはびわの帰りに追加の部材を買って
余裕があればその日に１台は完成させたいかも・・・？
果たしてそう上手くいくものか・・・ある意味見ものである（笑）
