同僚さんが自宅で使っているというIKE▲の電気スタンド。
電源接続用のUSBの端子がもげたっぽいので直して欲しいと。
早速分解して確認してみたところ・・・
いや・・・+のところのパターン持っていかれてますやん
しかももげたというUSB端子側も+ラインの足が折れてる orz
・・・・・・・・・さてどうしましょうかね。
しかもこれMiniUSBコネクタなんですよね・・・
いっそのこと自宅にストックしてあるMicroUSB化してしまうのもアリ?
そこでふとぴーんと来まして。
そういえば使っていないカードリーダーがあったなと。
USB1.0なので今更使う事もありませんしね。
そんな訳で早速カードリーダーをバラして確認、うむ使えそう。
カードリーダーは尊い犠牲となったのだ・・・

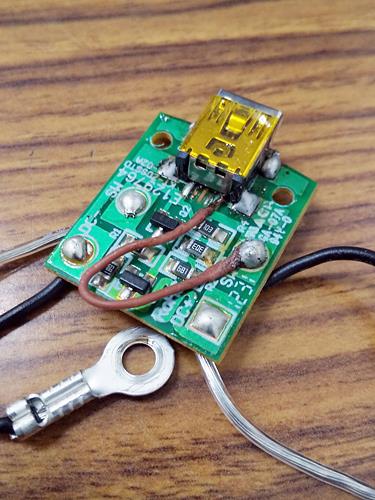

そんな訳でUSB端子の+から昨日同様LANケーブルの線を使って
基板側の+ラインの他のところにバイパスして修理完了也。
5本中両端の+とアースの2本しか使ってないから簡単で良かった。
なんか昨日に引き続き全く同じような手法で修理してますがな (^^;
ちなみについでなのでUSB端子の固定はちょっと硬くなるように
はんだ多めに盛っておいて。さらに抜き差しの際にコネクタに負担が
かかりにくいように隙間を厚紙で埋めときました。
基本的にはコネクタの抜き差しをしないように言っておきましたが。
これで駄目ならあとは基板から直接USBケーブル生やすかな・・・
いつぞやの阪急目覚まし時計のように(笑)
まぁとりあえず直ったので・・・ヨシ!
