偉業（異業？）を成し遂げての翌日。
仕事で玄関を出るときにニヤリとしてしまったぢゃないか（笑）
　
ちなみに今日は家に帰ってから用事で少し出るので作業は無し！
　
なので仕事中にいろいろ考えてました（笑）
　

　
ふむふむなるほど。
　
ということは・・・ドアウォーニングの検出は常にONにしておいて
ETACSの電源そのものを上記ドア検知から取ってON/OFFするようにしてやったほうが
配線が少なく出来てかつ、様々な車両に簡単に着けられるのでは？と。
そもそもそれ以外の制御は何も行うことは無いので常時ONにする意味も無い。
電流的に足り無さそうならリレーでも経由して。
　
そして内部構造。コネクタ自体を無くしてやれば結構内部に余裕ができるのよね。
そうなるといっそのことスピーカーを内蔵しちゃおうかなとか。
既にそれ用のスピーカーはパルスさんで調達してあるんですけれどもね。
音が小さいのは致し方ないのですが・・・しっかり固定すれば音も大きくなるかな？
　
しかしケースにスピーカーの音出し用の穴を開けるつもりなのですが
スリットってどうやったら綺麗に開けられるんでしょうね？
多分素人では難しいので出渕穴みたいになるとは思いますが・・・。
　
そんな訳で第一弾の成功に気を良くしてじわじわと第二弾の作成に
取り掛かろうとしている若年寄なのでありましたとさ　（￣￢￣ｂ

家に帰ってありあわせの材料を使って施工。
　

　
ついに爆誕、玄関を開けたらあのメロディが鳴る！

据え付けてみると吹き抜けのせいもあって
思っていたよりも音が大きくて良かった♪
　
これで玄関を開けるのが楽しくなるぞい　( *´艸｀)
　
　
これにて長年の悲願達成。
次は車載用も用意しなくては・・・？　( *´艸｀)

ETACS余らせている人は自宅、オフィスの玄関に如何です？
・・・多分ETACS本体よりも車ごと余らせている人のほうが多そうですが（爆）

昨日ついに基本構成を確立したETACSユニット。
　
あとはこれを如何にして玄関に取り付けられるようにするかを考える。
　
それとともに「これだけなら、9V電池でも駆動出来ませんかね」と黒なな氏から
ヒントを頂戴致しましたのでこちらも検証してみましょうか。
丁度何故か９V電池と９V電池用のスナップがあったのでそれを使って検証。
　
https://drive.google.com/open?id=1L7VyBpPrvlqvgQJC84XC18R_g6h92QQR
　
たまたま百円均一で買っておいた９V電池までもが三菱なのはご愛敬？（笑）
いやぁ・・・動くものなんですね・・・普通にしっかり音が鳴ってますよ。
この理屈で言えば据え置きタイプだけではなく携帯用まで作れてしまうのでは！？
ただ暗電流がどれくらいあるのかが判らない分、これから開け放つことも多い
玄関に据えるには・・・やはりACアダプタ駆動が望ましいか。
　
そんな訳で１２VのACアダプタは家を漁ればいくつか出てきました。
それ以外の材料は・・・買いに行きますかね　（￣￢￣
守山のマルツさんまで行って今後のことも考えていろいろ購入。
えぇ、ACアダプタ用のコネクタとか小さいスピーカーとかそういうのを。
　
そして帰りにイエローハットでこちらを購入。
「エーモン開閉連動スイッチ」
（https://www.amon.jp/products2/detail.php?product_code=1628）
　
便利な世の中になりましたねと　（＾＾；
リミッタスイッチ駆動にしようかとも考えましたがこちらのほうが用途的にも
取り付け的にもかなり理想の商品なわけで・・・。
　
早速帰ってこのスイッチを仮組してテストしてちゃんと稼働する事を確認。
あまりにもあっさり動いてくれたので安心というか何というか。
　
しかしここからが長かった！
コネクタを付けられるようにETACSユニットの外装に穴をあけて装着。
ACアダプタ用コネクタにはんだ付けをして配線を組んでも動かない！
テスターで順番に探っていくと・・・あれ？電気が来ていない？
　
コネクタ以降中に電気が来ていないことが判明。導通はあるのに？？？
いやん、この買ってきたジャックが不良品だったりしちゃうの？？？
　
はい、これまた勘違いでした。
ふとはんだ付けをやりなおしてみたんです。
　

　

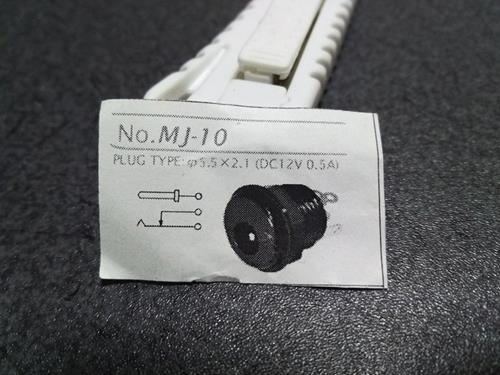

買ってきたブツが実は３端子のものでして。
このうち１つの端子はジャックが差されたときに導通が切れる端子なのだそうだ。
そりゃいくらやっても電気が来ないハズです　（＾＾；
サイズだけ見て適当に掴んで買ってきたんだから仕方ない（笑）
　
謎は全てとけた！
そんな訳で・・・
　
https://drive.google.com/open?id=1LfVmv0uZ2fiGdWMB8sGODHcrBRrV64Nd
　
電源のACアダプタ化
スピーカーコードにコネクタを追加
ドアセンサ（エーモン）追加

完成・・・っ！！
かなりシンプルな構成になりました♪
　
原因の究明にかなり時間を喰ってしまい、取り付けは間に合いませんでしたが
これで「玄関開けたらあの音が！」がいよいよ実現できそうです。
　
明日から仕事ですので祝杯をあげて寝たいと思います。乾杯！！

本日待機の最終日。
来週より出勤致しまして６月からは通常出勤になる予定です。
　
という訳でスタジオの片づけをさくさくと。
束ねた紙やら段ボールを近くの回収業者のもとまで持っていく。
２４時間受け付けてくれるので非常にありがたい　（＾＾；
　
帰りにいつものアウトレットに行くと
HAMPのオイルフィルターH1540-RTA-515を１つ５５０円で２つゲット♪
たまぁにこういうのがあるからこのお店に来るのは辞められないのよね　( *´艸｀)
　
週次の買い物もついでに終わらせて帰宅。
家に帰ってからありあわせのものを集めまして。
長年の疑問を昨日閃いた通りに組んでみたところ・・・
　
https://drive.google.com/open?id=1KNMV0afDnsQDU7kTcMuI75ESuVEBClIV
　
ついに！
スタリオン用ETACSユニットの単体駆動に成功致しました！
　
まぁ何だ。
昨日言っておりました通り以前はドアスイッチのみでチェックしていたのですが
完全に見落としておりました「ドアウォーニング」で正解だったようです。
なんでこんな簡単なところを見落としていたんでしょうね　（＾＾；
　
結局結線したのは電源（バッテリ）・アース・ドアウォーニング・
スピーカー（＋）・スピーカー（ー）の５本のみ。
スピーカーはPC用のものを１つ解体して流用してあります。
　
電源供給はPCのAT電源から12Vを入力（実測11.8Vくらいでした）。
ドアウォーニングをアースに落とすことで鳴るようになりました。
　
いやぁ・・・これで長年の野望を果たせそうです。
スタリオンに乗り始めたときぐらいからずっと言ってましたからね　（＾＾；
　
しかしコネクタ（車体側）がこれ１つしかないんですよね・・・
配線ドットコムで探してみてもイマイチ判らず。
ならばどうしましょう？
　
そんな訳で？
　
https://drive.google.com/open?id=1KisuWvaTkLSu3h-1-LkOldZpN0fr0UI0
　
コネクタをもぎとってしまいまして。
基板から直接必要な配線だけを引き出すように変更しちゃった（手屁♪
こちらにはより抵抗値の低い別のスピーカーを装着させてみました。
実はこのスピーカー、一時期iPodとかを繋いで使っていたものでして。
電話機から抜き取ったスピーカーを印画紙のロールに嵌めているだけなんです。
これで意外にいい音がするので重宝していたんです♪
　
必要な配線の掌握、基板上の位置も把握できました。
これであとはスイッチと電源さえ確保できれば玄関に付けられるぞい？（笑）
　
可能性の一つとして９V電池でもいけるんじゃない？というハナシがありましたので
また試してみてうまくいきそうならそちらのほうがいいかもですね　( *´艸｀)
　
もし電圧が足りないようなら１２VのACアダプタでも繋いで、
ドアの開閉で100VがON-OFFするようにできたら省電力化にもなるかな？
　
　
うわぁ・・・なんだか凄い達成感。
　
今夜は祝杯かな？（笑）
