車外の配線に機器をつなぐと解錠できちゃうっつー“CANインベーダー”の対策(?)がGRカローラでされてることに気付いたよ

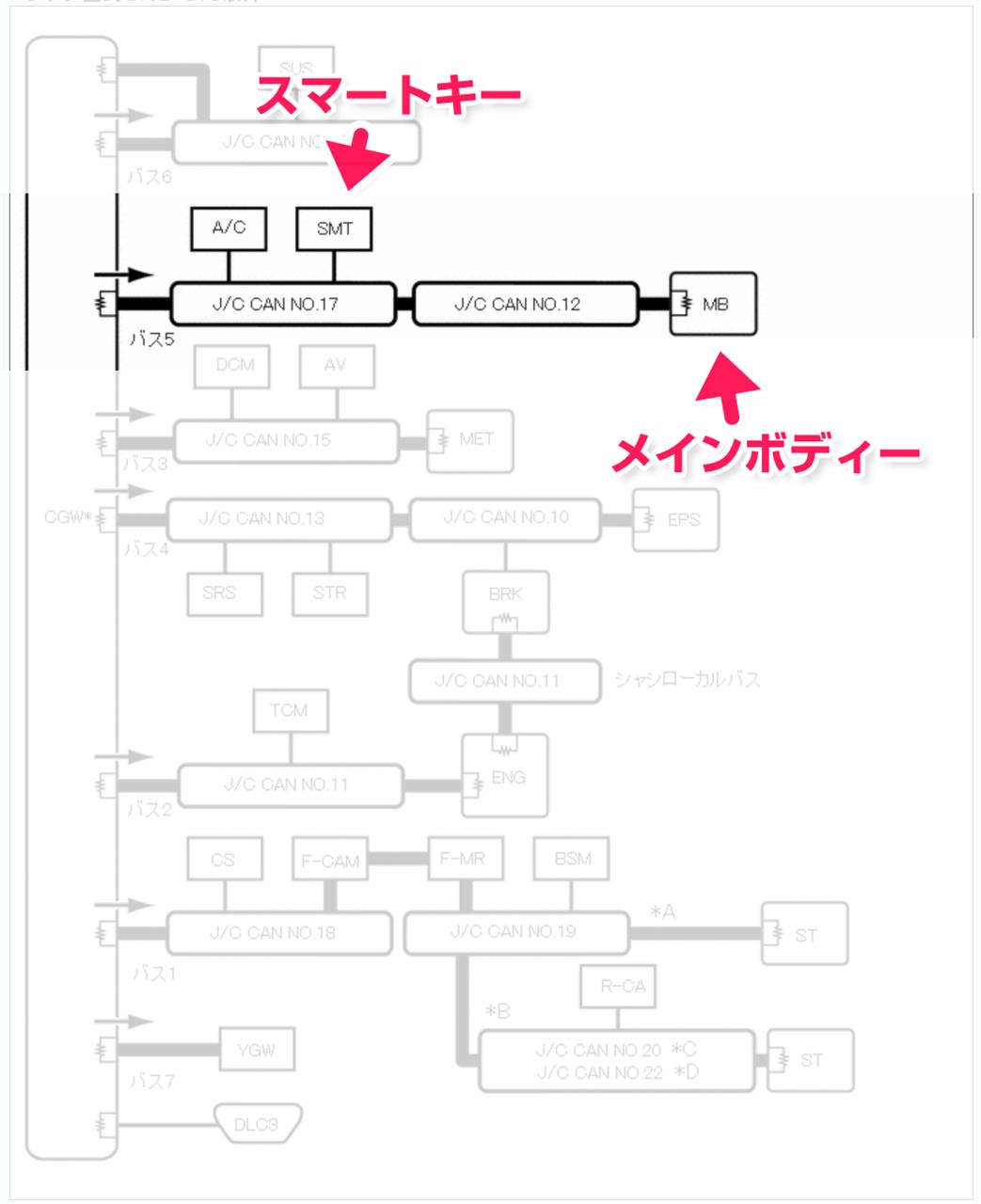

例えばこれは現行ランクル300のCANの(誰でも買える)整備書回路図だけど、スマートキーECUやメインボディーECUと同じCANのラインに外装部品のヘッドライトをつなげてるのがポイント
ここのラインで通信をごちゃごちゃやれば、うまくすればスマートキーで開けたのと同じことができちゃうわけで、つまりそれがCANインベーダー
しかもこの配線、たいていインナーフェンダー内に通してるから引っぺがすだけで簡単にアクセスできちゃうのよね
これ用の車種別ヘッドライトポン付けハーネスも世の中にはあるんじゃないかな


んでGRカローラはっつーと大事なこのラインからヘッドライトがなくなり、室内で完結するCANになってたよ
ちなみに2020年以降のGRを含むヤリスも同じ
他は自分で調べてね

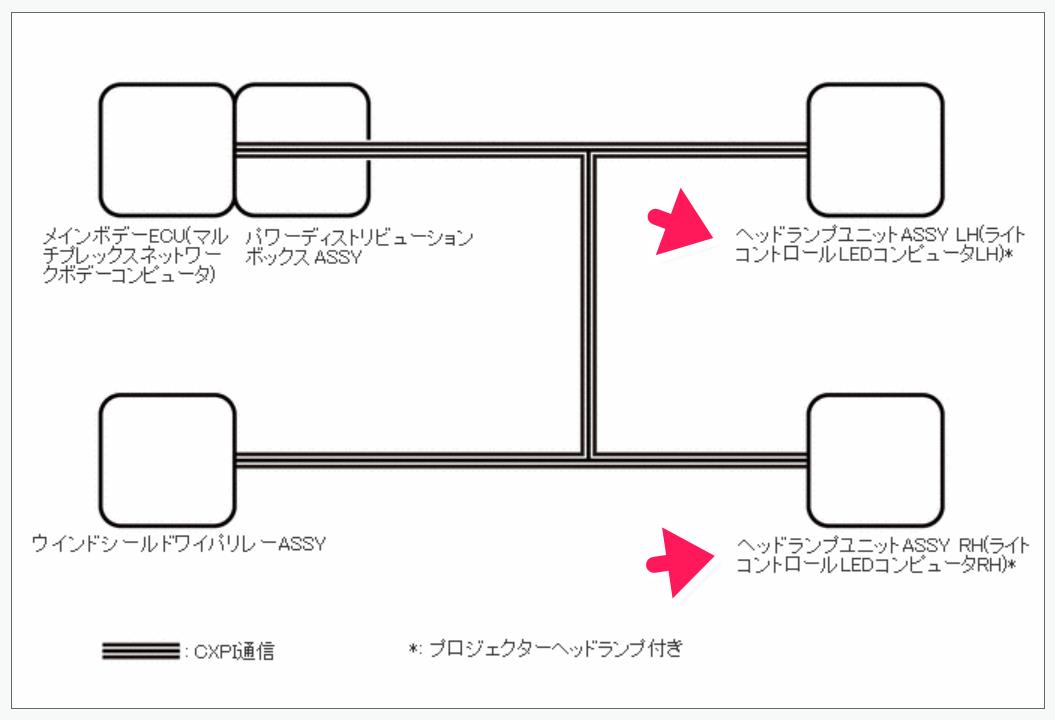

そのライトはCXPIという見たこと無い通信で制御されてて、解錠とかには全然関係無い配線

セキュリティーとかドシロートで、実物も見たこと無いから間違ってたらごめんね
詳しくは専門家へ有料相談して

日本限定70台っつー GRカローラ モリゾーエディションを仕事で借りてて(返却)、気になったくだらないポイントをあげるよ

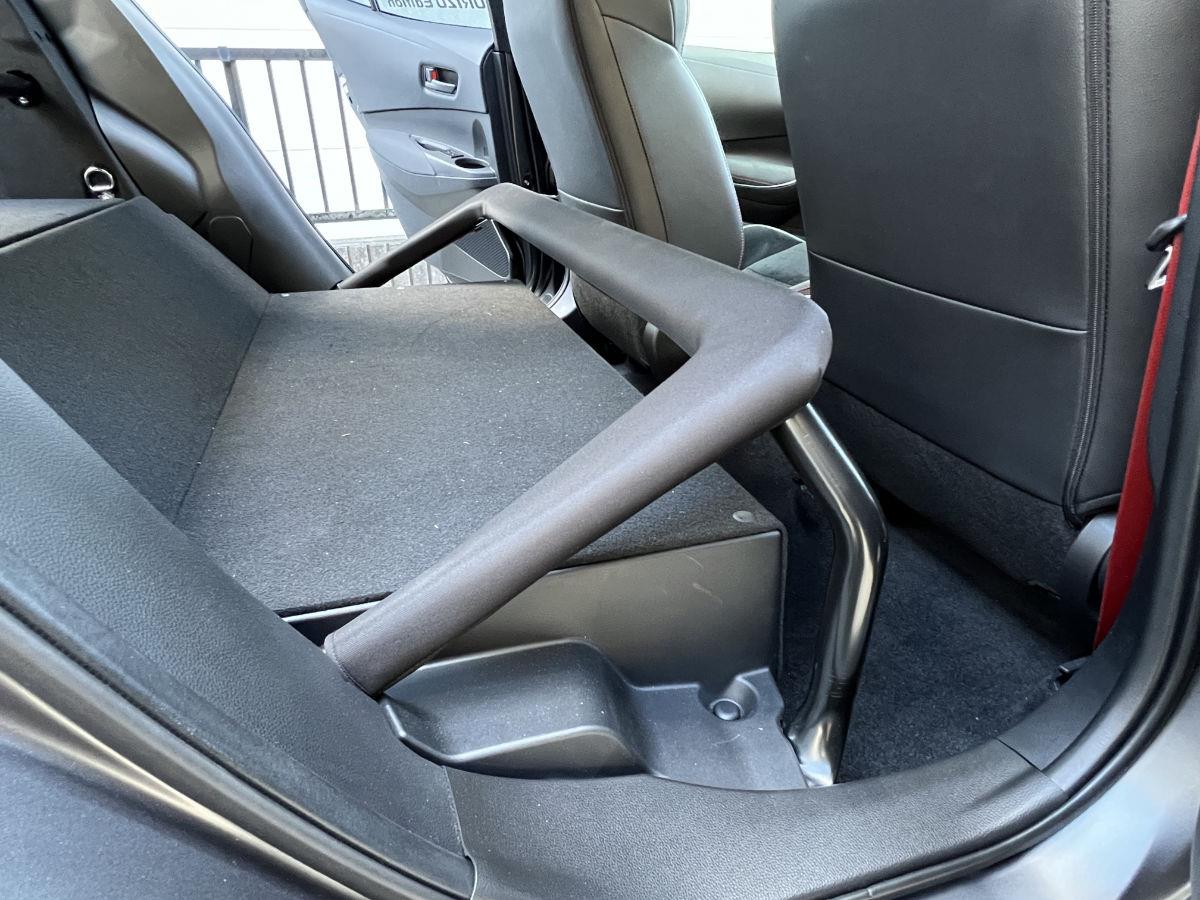

まず目につくのが“リヤシート”
最初から2名乗車だから補強バーなんかでカゴ状態だよ
専用ネットがあれば小物がすっ飛ばなくて便利なのに(生活感)
座面?は外すのまんどくさかったんで中がどうなってるかは不明


トランクの応急キット入り巨大発泡スチロールをどかしても、ワゴン車とは思えない荷物の積みにくさだわ(笑)

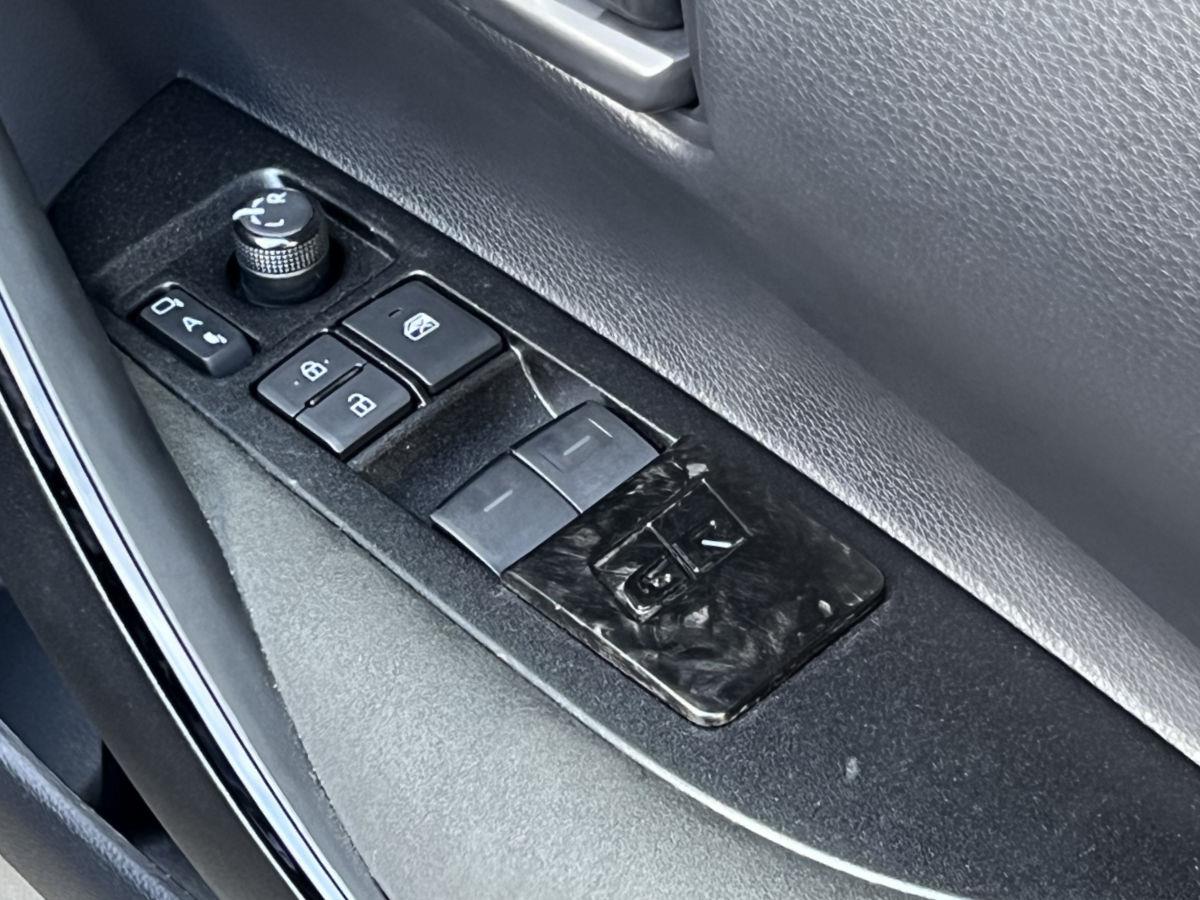

リヤウインドウは開かないみたいでスイッチ部分はGRロゴのフタ
カーボンルーフと同じ柄だけど樹脂かな、危ないし

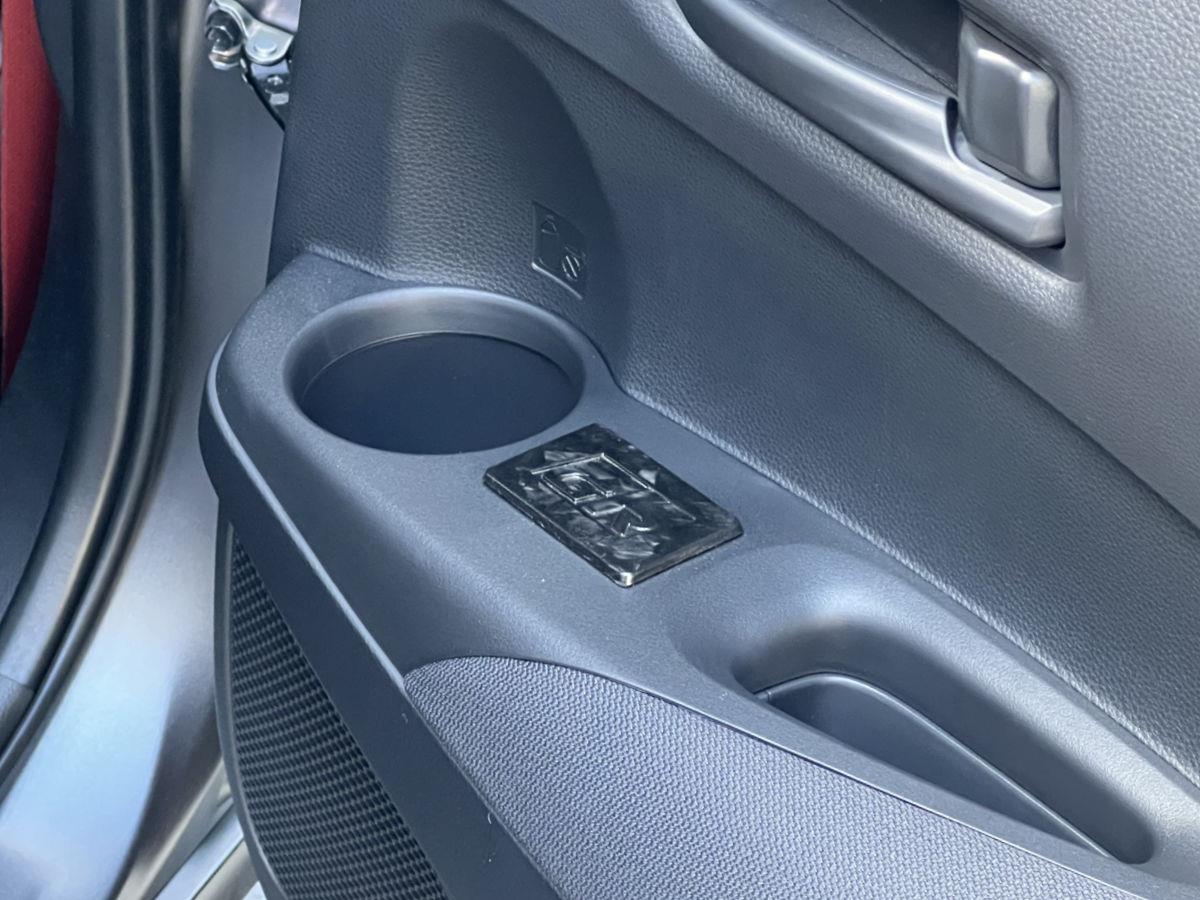

リヤも同じくフタ
ドリンクホルダーはあればきっと便利だね

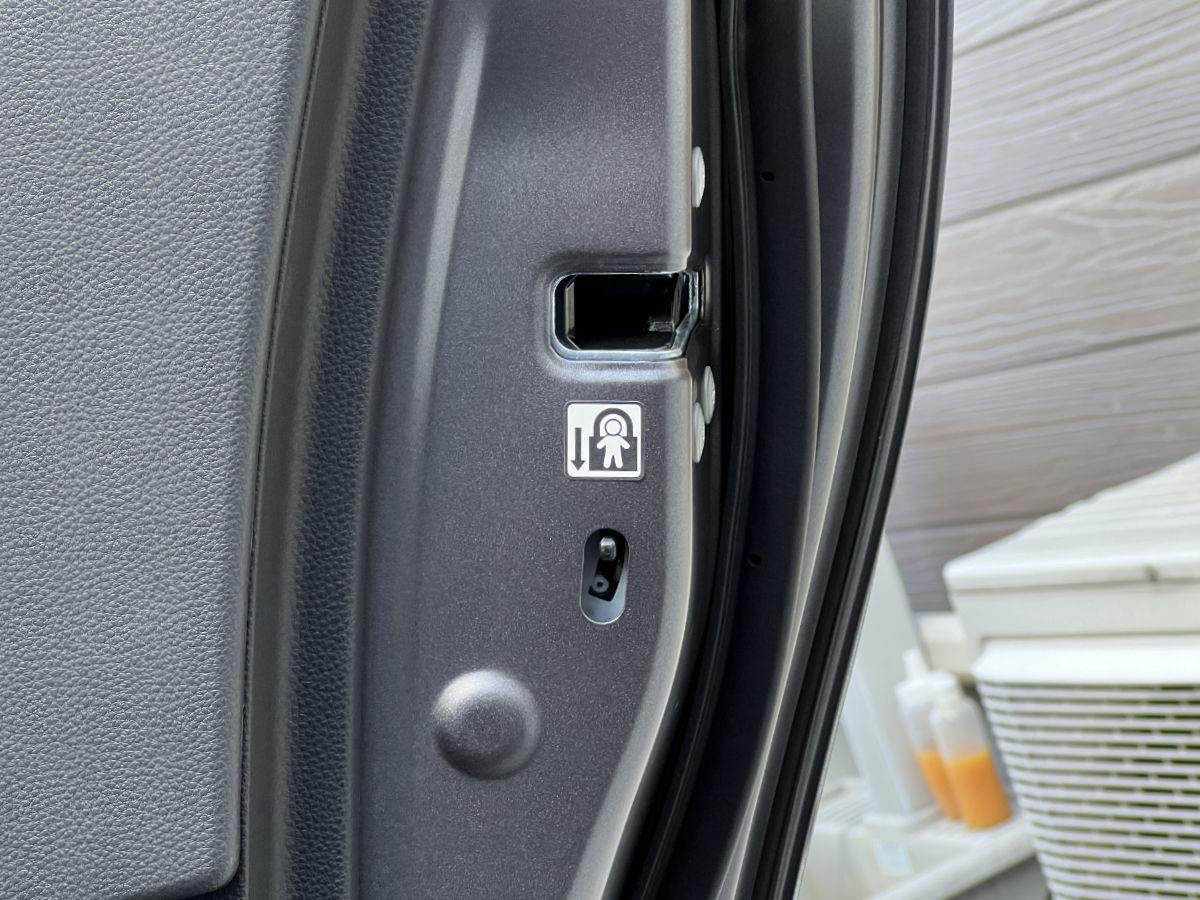

チャイルドロックはある(笑)

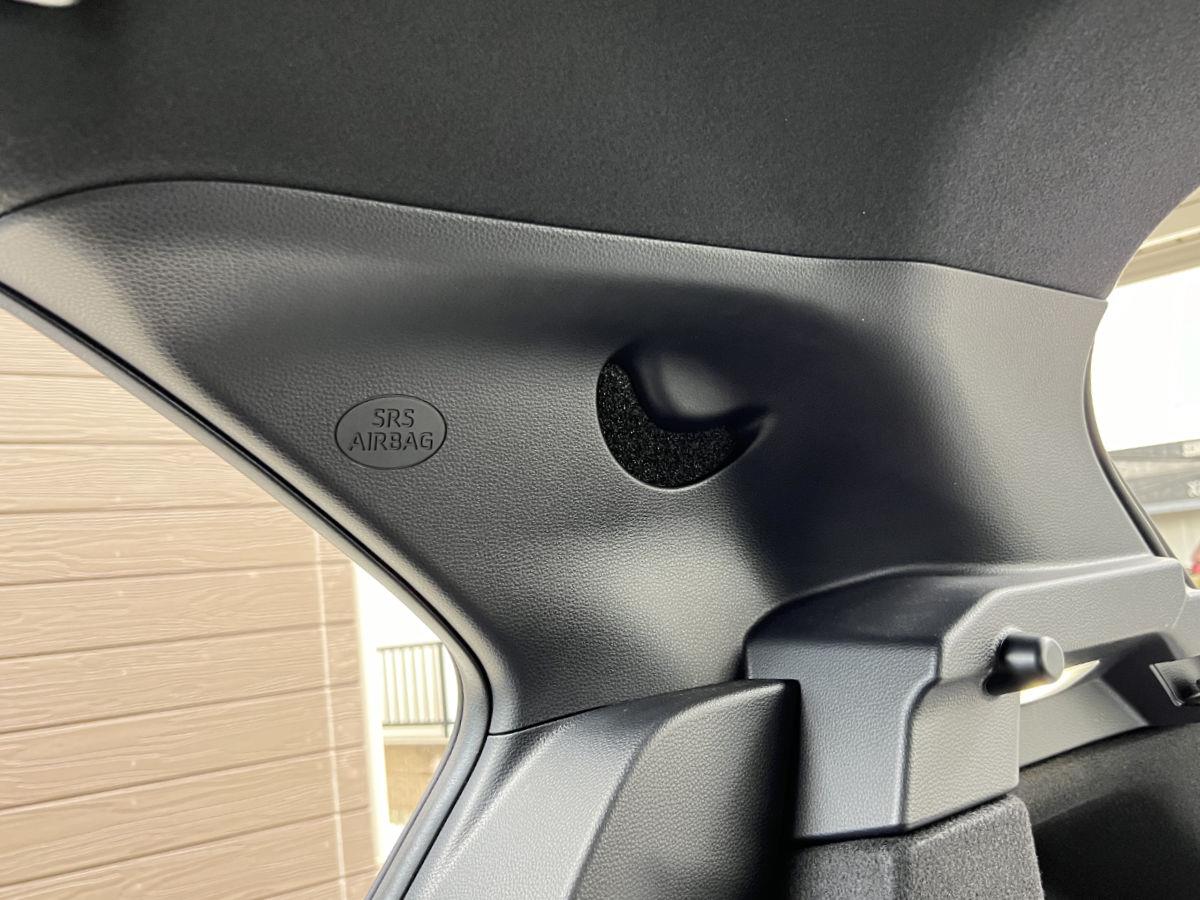

リヤシートベルトの穴は(押すと気持ち良い)スポンジで穴埋め
マークはあるけど後席エアバッグはたぶん無いんじゃないかなあ

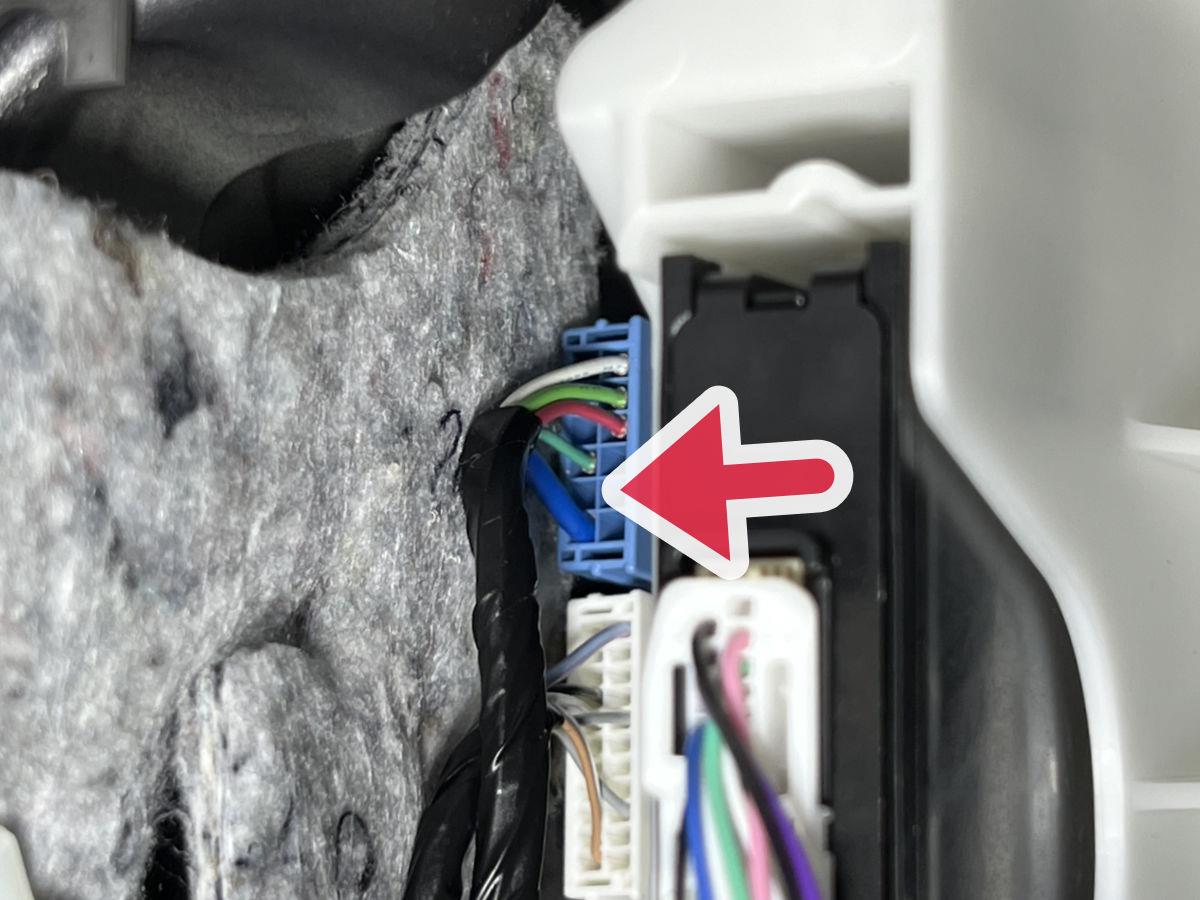

個人的に一番面白かったダッシュボード奥のコネクター
整備書ではここにリヤワイパー駆動用電線が入ってるんだけど、モリゾーエディションはリヤワイパー無しだからコネクター反対側も含め空きなの
細かいねえ

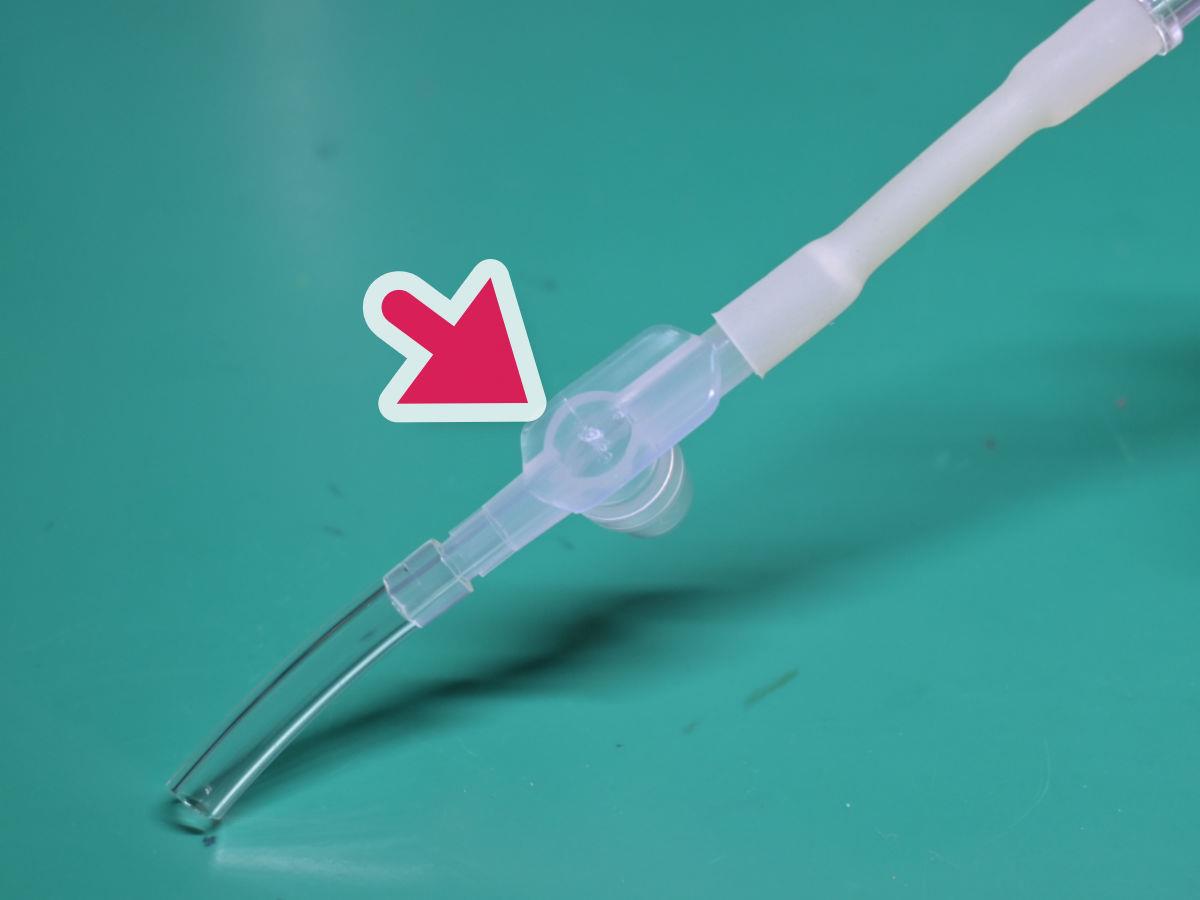

WAKO'S RECSの点滴システムがインマニ内でどうやって噴射されてるか簡易的にわかる仕組みを作ったよ
RECSに見立てた青い水が、真ん中のチューブからふにゃって出てるのが見えるかな


インマニ負圧で洗浄剤が吸引されるとき、出口近くのタコ管に空けられた穴から空気も入って撹拌されるとこが点滴のキモなんだけど、これのおかげで液がポタポタ落ちずジョーって勢いよく出てたまに散らばるんで、吸気が強ければわりと広がりそう
ただ霧状とはほど遠いから、都合良く全ポートに届くかは疑問だわ

で、負圧がほぼ無いBMWエンジンのマイナス10kPa未満だとこの効果が無くてボタボタが加速されるだけ
可変バルブリフト機構(バルブトロニック)にRECSはやっぱ無理があるわね

そのうち動画撮るよ

直噴エンジンは吸気ポートが簡単に洗浄できないってことでいろいろトライしてるとこだけど、前回書いたPITWORKエンジンシステムコンディショナーをシリンダー内から噴射したら、最初と比べこんなにきれいになったよ!
違う内視鏡なんで色味の差は無視してね

今回の作業 [その2] はこちらのブログで
https://www.cocoa.ne.jp/archives/13800

案内済の [その1] も少し追記してるよ
https://www.cocoa.ne.jp/archives/13645
