走行中、気付くと右に寄る癖のあるお猿号。
以前にも記しましたが、左前脚のネガティブキャンバが付きすぎているようで、
タイヤの片減りが酷かったです。


SBCA01189 posted by (C)factoryosaru

ファクトリーお猿特製高性能キャンバ測定器Mk1　2010年10月の状態。




雪解けと同時にキャンバ調整作業をしたかったのですが、春先にムルが長期入院で
1ヶ月半ジャッキアップ状態となっていたため、ずれ込みました。


まず工具です。

ファクトリーお猿特製高性能キャンバ測定器が2011年モデルにチェンジ。Mk2に進化しましたｗ


SBCA0354 posted by (C)factoryosaru

建築業界で、ブロック塀等を積むときに使う「錘」ですｗ
近所の石黒ホーマで、特売だったので即買！！

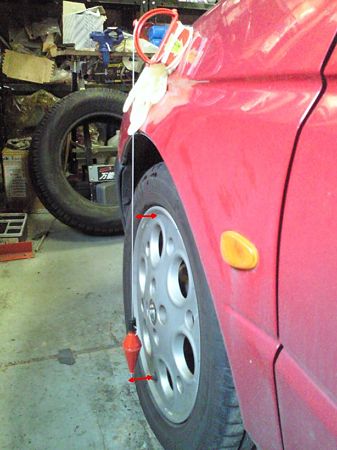

で、ホイールのリム部分で計測です。

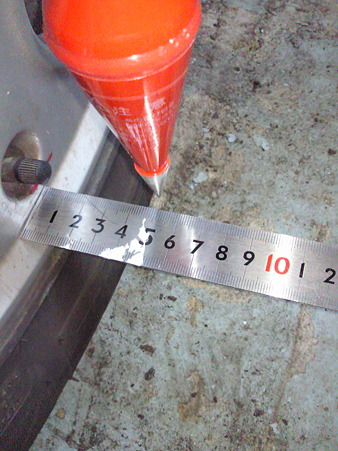

SBCA0355 posted by (C)factoryosaru

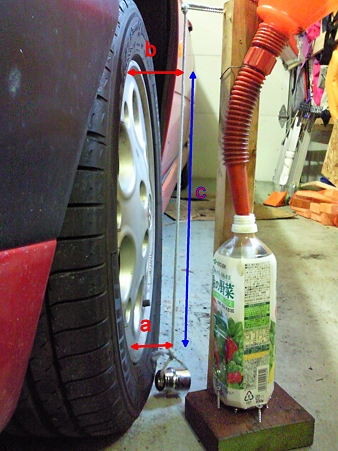

リム下,aとします。

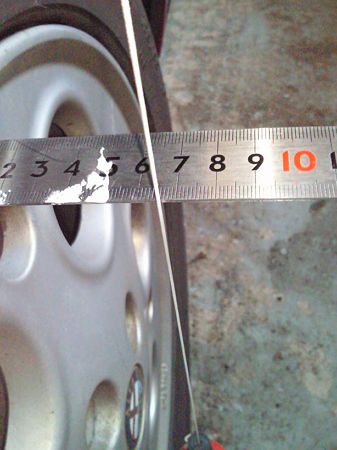

SBCA0356 posted by (C)factoryosaru
リム上、bとします。

100均一で売っていた、ステンレス製のものさし。



さて、キャンバ値は、このような公式で求められます。
上記のa,bの値と、それらを計測した地点間の距離（上下のリム間距離48cmでした）


SBCA0359 posted by (C)factoryosaru

字が汚いですねｗ

因みに145の純正データは、ネガキャンで1°30′±20′なので・・・



お猿号のデータはこれ・・・


0360 posted by (C)factoryosaru

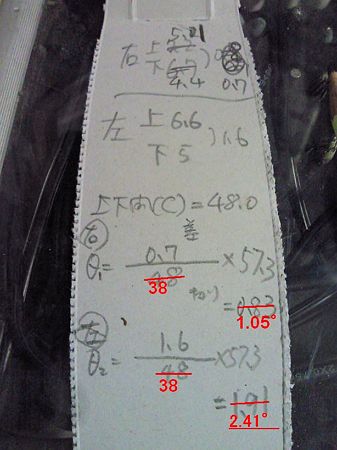

右がネガキャンで1.05°（タイヤ立ち過ぎ）、
左がネガキャンで2.41°（鬼キャン）でした。

※（訂正）ホイールリム間距離は48cmではなく、38cmです。

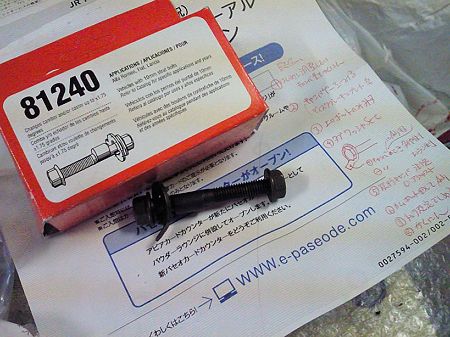

今回使用したパーツは、EZcamXRというキャンバ調整用ボルトです。


SBCA0358 posted by (C)factoryosaru

昨年秋に、一悶着あったアレですｗ




さて、作業です。

1．まず、作業前のキャンバ値を求めておきます（上記参照）。

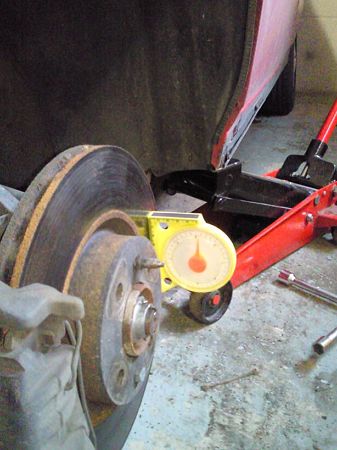

2・ディスクブレーキに、キャンバーゲージを取り付けます

　
SBCA0357 posted by (C)factoryosaru

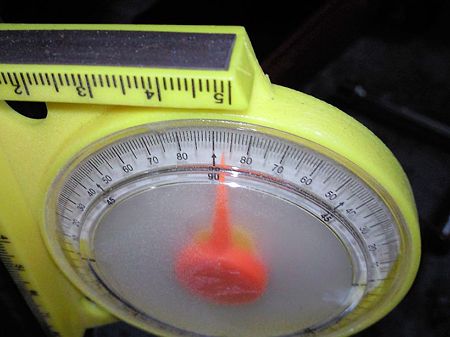

　これはダイソーの水平器です。あまり精度が良くないですが、指先でコンコン叩きながらやればそれなりに分かりますｗ
　今回は、左足を約1°くらいネガティブ方向に調整します。

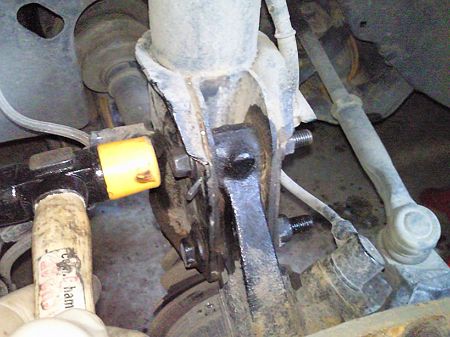

3.ストラットの上のボルトだけを取り外します。

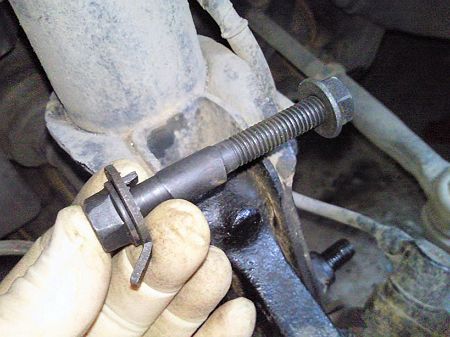

4.EZcamXRのボルト、タブワッシャをセットします。

　
SBCA0361 posted by (C)factoryosaru

　ネガティブ方向に調整するときは、ワッシャの大きいタブがタイヤ側に来るようにします。
　その時、小さいほうのタブはボルト穴のエンジン側に入ります。
　
　
SBCA0363 posted by (C)factoryosaru

　しっかりボルト穴に挿入します。


5．キャンバゲージにて元寇のキャンバを測定しておきます。

　
SBCA0364 posted by (C)factoryosaru

　だいたい4°のあたりを指しています。これを約1°ポジティブにします。

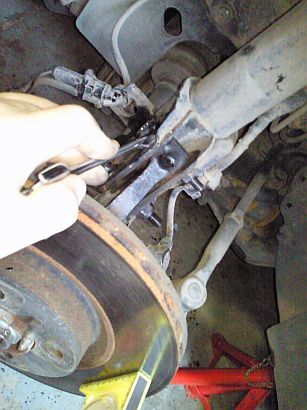

6．ストラットの下側ネジを緩め、EZcamXRのカムボルトを回してキャンバの調整をします。

　
SBCA0366 posted by (C)factoryosaru

　
SBCA0367 posted by (C)factoryosaru

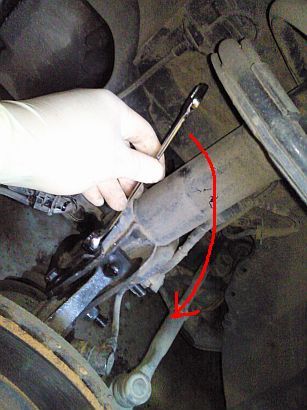

　カム山が外に向くようにすれば、ナックルの角度が立ち気味になります。
　（今回の作業では、約120°カムボルトを回転させました）

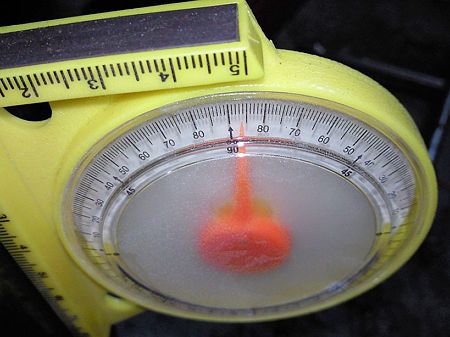

　キャンバゲージで確認します。
　
　
SBCA0365 posted by (C)factoryosaru

　だいたい3°のところを指しています。まぁ、こんなところかな？テキトーでイイですｗ

7．規定トルクで締め付けします。

　145の場合、純正ボルトはM10ですが（これでも、軽四より細い・・・ｗ）、
　EZcamXRの場合は、可動部分があるため、M8相当です。
　一応高強度12.9規格のようですが・・・締め付けトルクは遵守ですぞ～


8．タイヤを取り付け、接地させてもう一度、
　ファクトリーお猿特製高性能キャンバ測定器Mk2で測定。

　今回の作業で、鬼キャンだった左足は
　－1.36°となり、純正値となりました。



さて、今回、右足の作業はマダなのですが、とりあえず
外を走ってみました。

まだ、やや右に寄っていく傾向は多少見られるものの、
直進中に自動的に対向車線に向かってしまう（！）という
感じは無くなり、ステアを右に切るときも、力が必要である
というこをと感じる事ができるようになりました。


近日中に、右足、そしてトーの調整をする予定ですが、この状態でも
かなり真っ直ぐ走るようになったのでキモチイイです！！！




さて、試運転から帰ってくると、なにやらエアコンコンプレッサの
プーリあたりから怪しい音が・・・（マタか？トラブル！）

<object width="450" height="360"></object>
201105192005~00 posted by (C)factoryosaru

分かりにくいかもしれませんが、プーリ付近から「ギーギー」音が出ている。

ベアリングか？と思いきや・・・





SBCA0373 posted by (C)factoryosaru

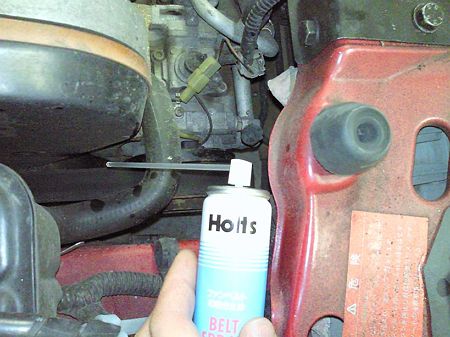

コイツで、異音撃退。
ベルトそろそろ調達だなぁ・・・






オマケ、今回の作業に付帯して、リアゲート付近の雨漏りの修理をしました。


SBCA0371 posted by (C)factoryosaru

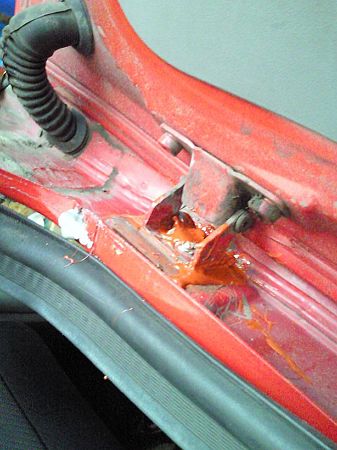

ゲートのヒンジ付近のパネル合わせ目から漏っていたので、
この部分に液体ガスケットをたっぷり塗布して・・・

ちょっと様子見てみます。

去年もこの作業をしましたが、爾後
雨漏症状の更なる悪化を見たので・・・なかなか治らない雨漏り・・・orz
