本日、エキゾーストコントロールバルブの下回り部分の調整を行い、
施工を済ませた。






前日紹介した、Apex-iのキットに同梱されていた
フランジ部分の穴が大きい場合に使用する
ガタツキ防止機能付きナット。



IMG_5818 posted by (C)factoryosaru


コンセプトは良いが、材質が鉄製。
すぐ錆びて後に外し難く困るのは自明。





したっけ、ステンレスで作ることに。




IMG_5821 posted by (C)factoryosaru

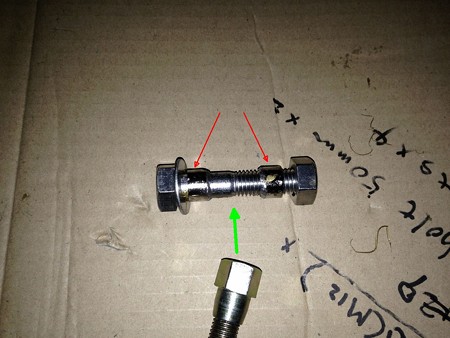

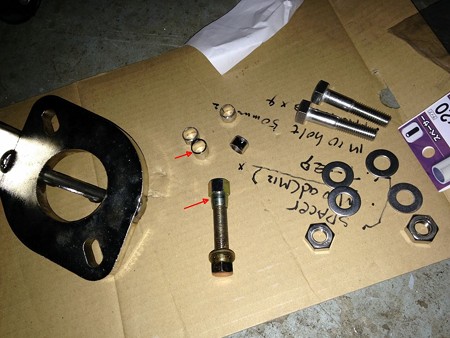

アダプターを使用し、M10ボルトをM12穴に適合させる。
形状は、付属のナットを参考に、ガスケット側を
すこし尖らせる。

自作なので、更に改善。
ナット側だけでなく、ボルト側もアダプターを
作り、前後のフランジ双方ともガタツキがなくなるようにする。



IMG_5822 posted by (C)factoryosaru




これに齧り止めのカッパーグリスを塗っておけば、いつでも
取り外せる。







で、仮組みすると。

ダラ～ン！！




IMG_5825 posted by (C)factoryosaru

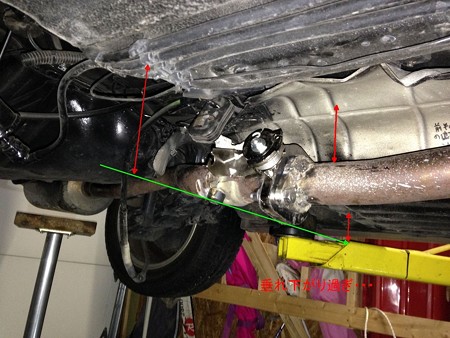

ものすごく垂れ下がってきていて、

サスがフルストロークしたら、
道路にぶつかりそうｗ

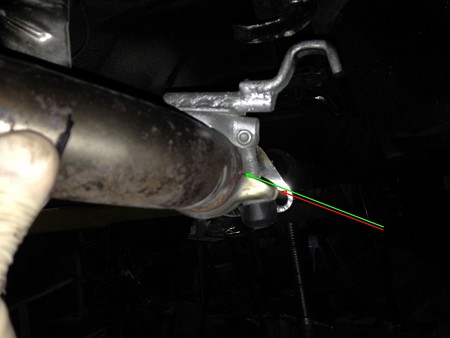

これまで、単管クランプを介してステーを取り付けていたのをやめ、
直接パイプからステーを伸ばすことに。


before



IMG_5826 posted by (C)factoryosaru






after



IMG_5828 posted by (C)factoryosaru

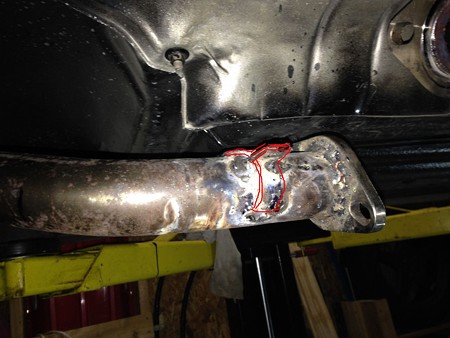

ステンレスのバーを直接溶接してみた。

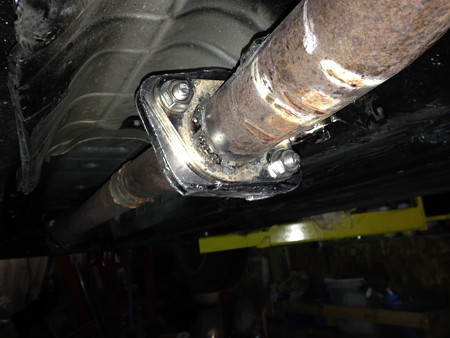

各部ボルトの締め具合や、多少の遊びで調節を行い、
最低地上高を確保する。



IMG_5834 posted by (C)factoryosaru


かなりロードクリアランスを確保できた筈。



が、

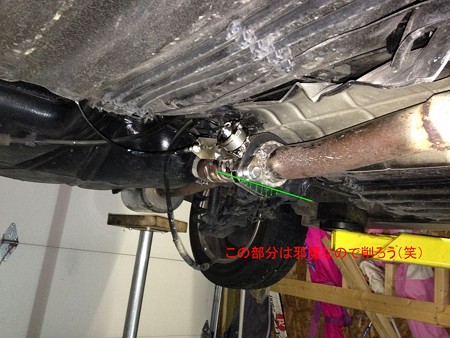

エキゾーストコントロールバルブ本体のミミの部分が
大きすぎる！！

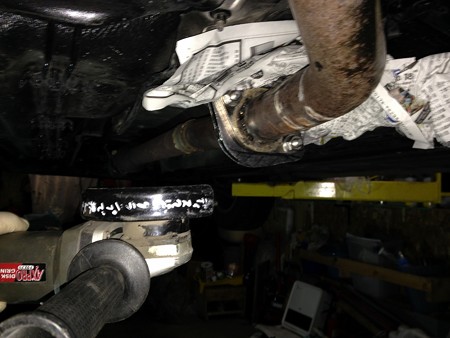

これは削ろう！




IMG_5837 posted by (C)factoryosaru



これで純正並みのクリアランスを確保！！



IMG_5839 posted by (C)factoryosaru

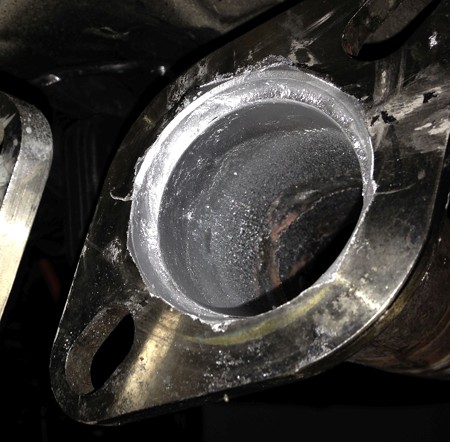

あとは、フランジとセンターパイプの接合部にマフラー用パテを盛り付け、
排気抵抗がなくなるように仕上げる。




IMG_5841 posted by (C)factoryosaru



表層に耐熱塗料を施し耐久性を向上させる。






あとは、室内側の設置のみだ。





急ぐことはない・・・





なぜなら。





昨日、市の作業車が自宅前の道路に凍結防止剤（塩カル）を撒きやがった・・・
もう、この時期本格的な積雪は無いんだけど。



一度雨降るまで出さないでおこう・・・ｗ

この時期、なかなか雨は降らないので、出庫は無期延期。

先日、ストック使っちゃったので、新たに調達。


今回も、旧ソ連地域のおなじみのお店から（笑）


　



まだまだ乗れます、ムルティプラ！

取り付けして、アイドリングしてみた。

バルブの開閉で排気音が変わる！










仮組みなので、リフトに乗ったまま。

まだ走れません（笑）



詳細はココ
http://www.apexi.co.jp/products/exhaust/ecv.html

夏道シーズンに向けて145に快適装備を取り付け。

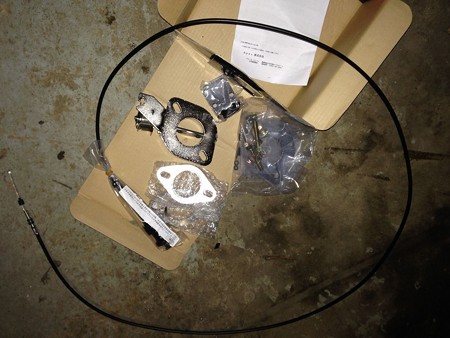

Apex-iのエキゾーストバルブ。



IMG_5788 posted by (C)factoryosaru

（注）フランジはキットに含みません


アイドリングが静かになるぞうｗ

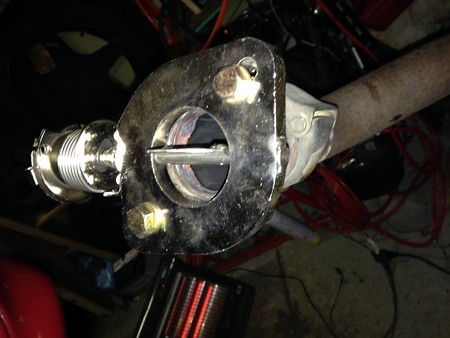

今回、中間パイプ部分を切断してフランジを新設し、
そこにコイツを挟む。




ﾌﾛﾝﾄ側ｾﾝﾀｰﾊﾟｲﾌﾟ-ﾌﾗﾝｼﾞ-ｶﾞｽｹｯﾄ-ｴｷｿﾞｰｽﾄﾊﾞﾙﾌﾞ-ｶﾞｽｹｯﾄ-ﾌﾗﾝｼﾞ-ﾘｱ側ｾﾝﾀｰﾊﾟｲﾌﾟ




フランジは、今ときめく馬来西亜から輸入したステンレス製のもの。

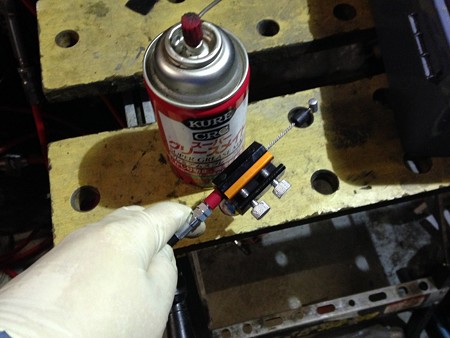

操作ワイヤにグリスを通しておく。



IMG_5789 posted by (C)factoryosaru

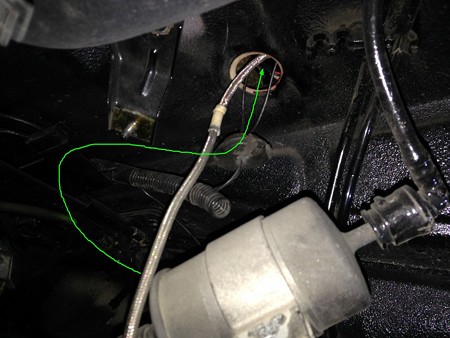

シャーシに穴をあけるのは嫌なので、リアシート下のグロメットを利用。



IMG_5786 posted by (C)factoryosaru




IMG_5795 posted by (C)factoryosaru

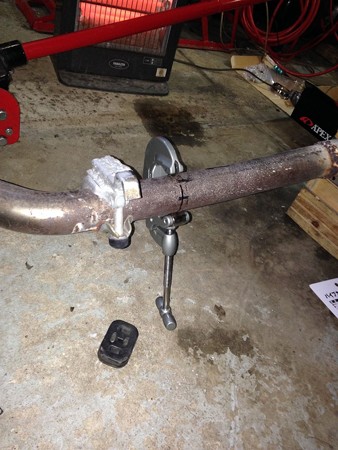

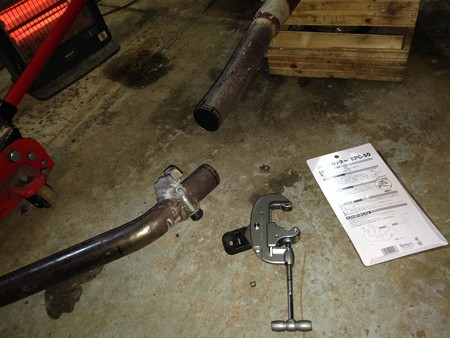

センターパイプをカット



IMG_5797 posted by (C)factoryosaru




IMG_5799 posted by (C)factoryosaru





フランジを溶接

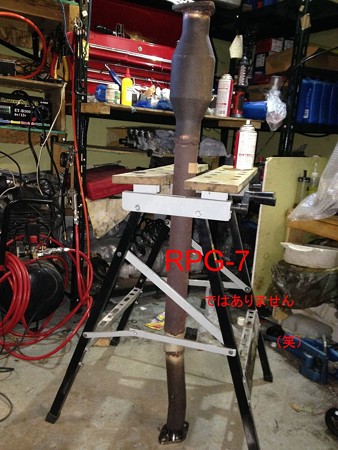

DIYテーブルにパイプをセット



IMG_5802 posted by (C)factoryosaru

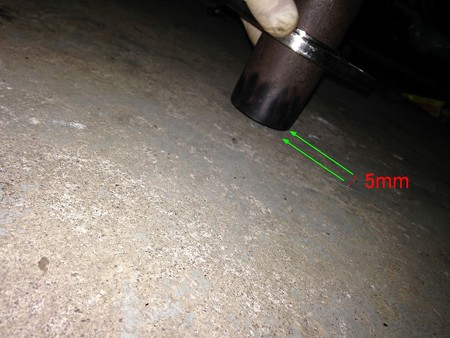

床面から5mm程浮かせておく



IMG_5801 posted by (C)factoryosaru

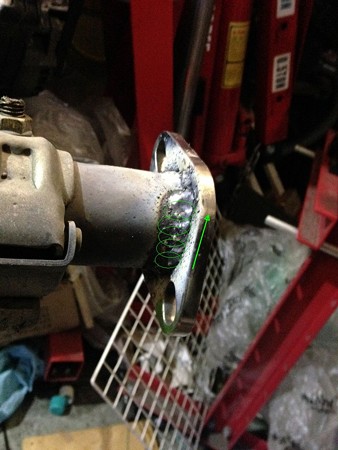

この状態でぐるっと溶接。



IMG_5805 posted by (C)factoryosaru




溶けた溶棒が双方の母材及び微小なギャップに充分行き渡るのを
見届けたら、一時休止。完全に冷え切る前に再開。これを繰り返す。
運棒が早すぎると、途切れ途切れになるし、
ゆっくり過ぎてオーバーヒートさせてしまうと、沸騰（？）して、
気泡だらけになりうまくくっつかない。


コツがわかった頃に終わるんだよなぁ、素人作業って（笑）





フロント側が完成したら車体に組み付ける。
それに合わせて、リア側のフランジ角度を決める。



IMG_5803 posted by (C)factoryosaru




フランジの溶接を済ませたら
リア側も車体に取り付ける。



IMG_5814 posted by (C)factoryosaru






これで終わりか？





と思いきや。

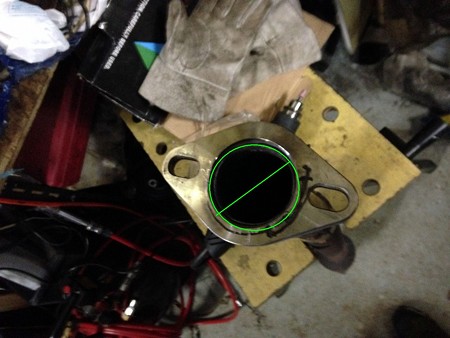

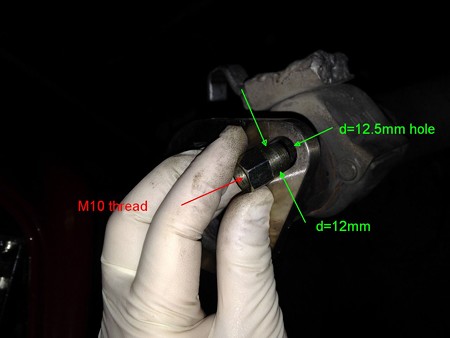

フランジ側のネジ穴が12.5mmくらい、
ネジがM10なのでちょっとガバガバ。

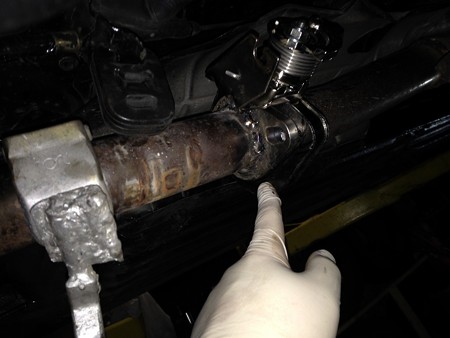

前後のパイプ及び、挟んだバルブが少しでもズレると、
中のバタフライが回転する際、
フランジの内部に当たってしまうのだ。



IMG_5815 posted by (C)factoryosaru

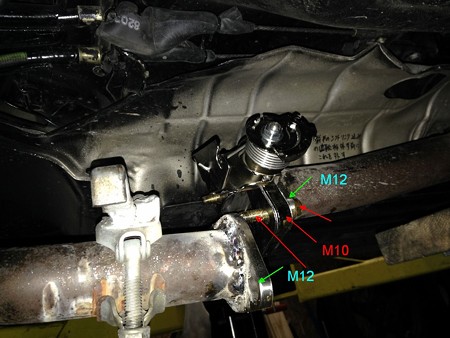

勿論精密に前後のパイプがとエキゾーストバルブが一直線に
並ぶように組み付けるつもりだが、摩擦で留めているだけであり、
走行中に緩んでズレが生じ、作動不良を起こすのは避けたいところ。



多少ズレることも勘案し、緩衝しておく。



IMG_5817 posted by (C)factoryosaru





この商品のインプレを読んでいると、古くなって作動不良との
記事が散見されるのだが、もしかすると腐食以外にこのような
理由もあるのでは？と感じる。









で、

一応、このAPEX-iのキットのなかには、
このようなスペーサー機能付きのナットも入っているのだが・・・




IMG_5818 posted by (C)factoryosaru



ナット側は、動かなく出来ても、
ボルト側がガバガバなのは変わらず・・・

走行中に大きくズレたら、ぶつかってしまいそうである。

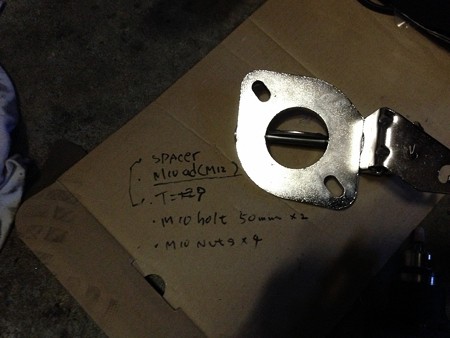

ボルト側に取り付ける用に、
M10スペーサー（外径12mm強）を買っておくことにしよう。



IMG_5819 posted by (C)factoryosaru


あとは、ボルト締めだけ・・・
プラモのごとく簡単な筈。




きょうはここまで。

本日、確定申告を済ませてきた。

一度やってみるとだいたいどんな感じか分かったような。

税務署の職員でも若いのは、全然知識が無くて何度も
住宅ローン控除と勘違いされてウザかった。

しかし、なんだかなぁ・・・
「事業としてやってるの！」ってことをアピールし
（大赤字だがｗ）きちんと調べてきていることを示すと
態度を急変させるのがまた癪。

年金暮らしの医療費控除のお年寄りに対しても、明らかに上から目線な
態度の職員が目につく・・・残念ながら。




さて、その途中でこんなものを発見。



P_20170302_100818 posted by (C)factoryosaru




冬の間雪ノ下に眠るGT-R



P_20170302_100800 posted by (C)factoryosaru






札幌で良さげなクルマを見かけると、かなりの確率で道外ナンバー・・・ｗ








練馬ナンバー　　やっぱり







いっぽう我が家では、雪の下に眠っていた145を起こし、
ガレージに引き込んだ。


画像失念


夏道シーズンに向けていろいろ作業せねば。

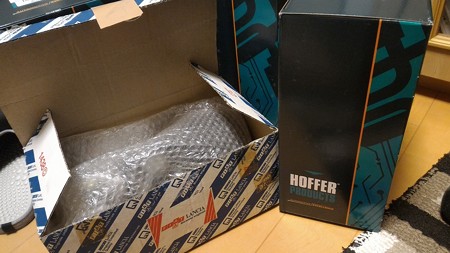

夕方には第二弾の前期145用の燃料ポンプが到着。



P_20170302_174622 posted by (C)factoryosaru




P_20170302_174744 posted by (C)factoryosaru


右側の社外純正品は、明らかに製造年が新しい。
Fiatでは絶版になったパーツがサードパーティによって
供給されていることが分かる。

これだって何時なくなるか分からないけど・・・





（オマケ）OSをアップデートしたら文鎮化してしまったiPhone。

AUの契約を切ったあと、iPod　Touch　として使っていたのだが。




P_20170302_194851 posted by (C)factoryosaru


activation simで復活。


ガレージ作業のカメラ、教材や音楽も入れて毎日使っていたので
復活できてヨカタ。
