なかなか計画通りに進まない自作キャンピングカー作り。

お正月休みには内装に着手予定でしたが・・・ｻﾑｲｶﾗｽｽﾏﾅｲ(_ _)。。。

さて、一度サンダーバード2号の如く箱上げをして、運転席の背面と天井を仕上げをします。



結構手間かかります。

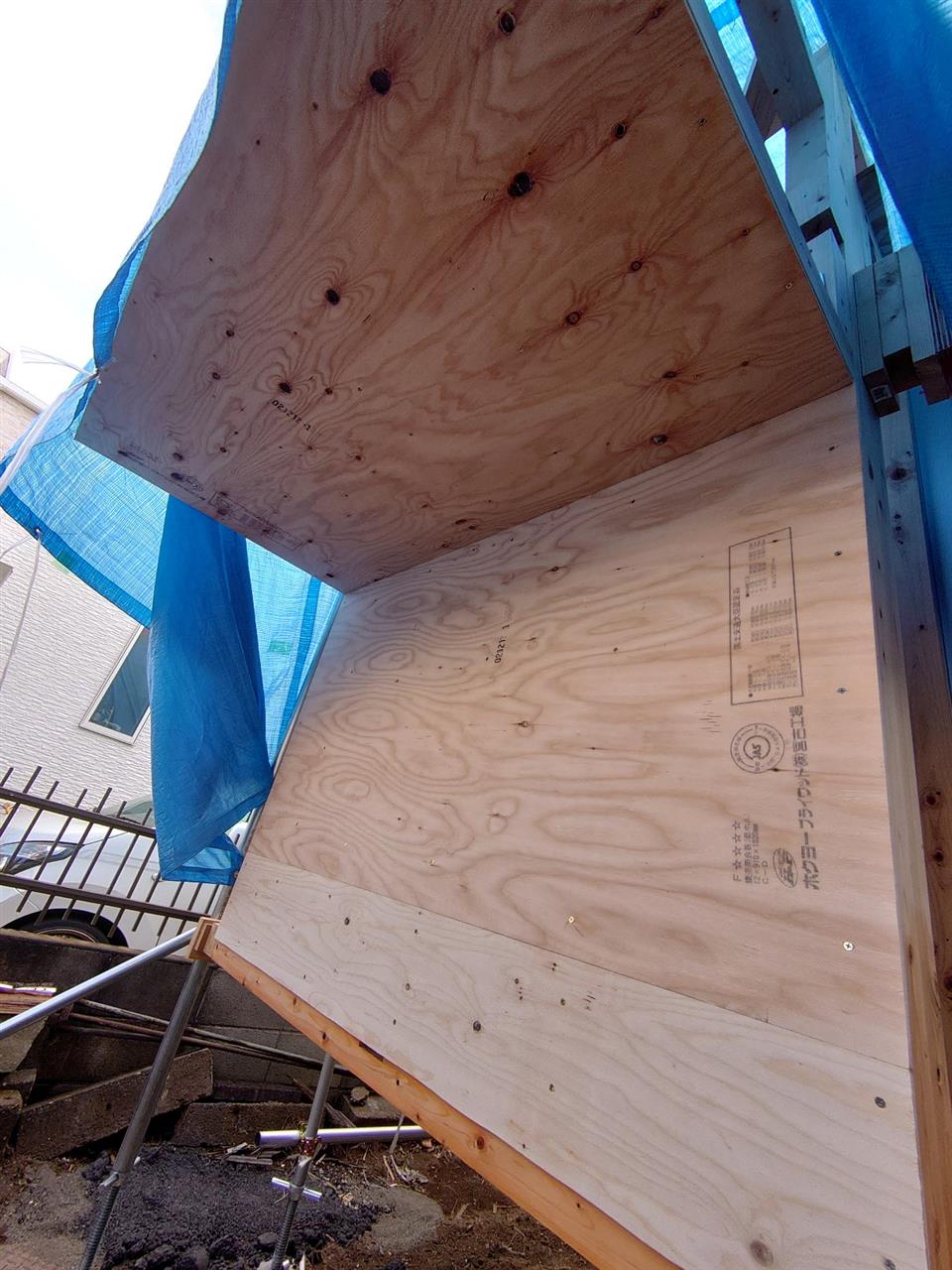

12ミリのべニア板。

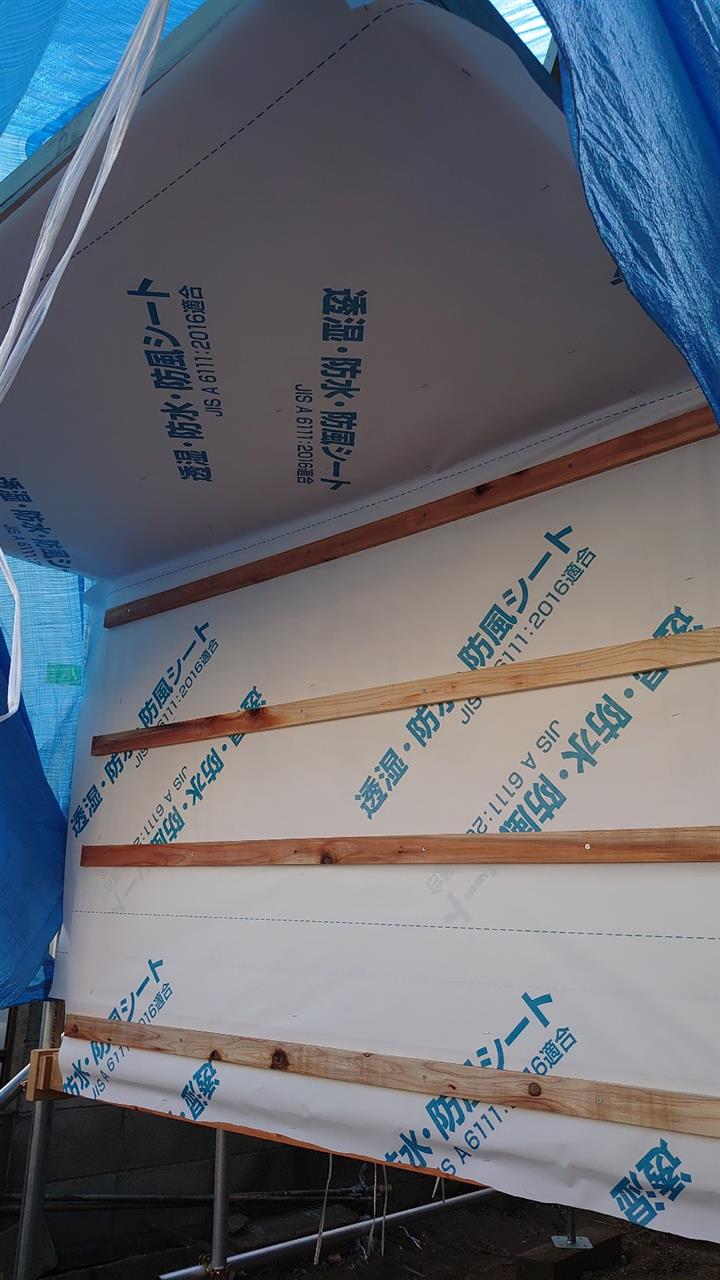

防水シートを貼って胴縁を貼り付けます。



ガルバ合板ではなく、本当は杉板で外壁をし宇下駄かったのですが・・・高い(--;

6万円近くします。軽量ガルバだと7000円です(笑)
いつか余裕ができれば杉板で張替えたいですね。

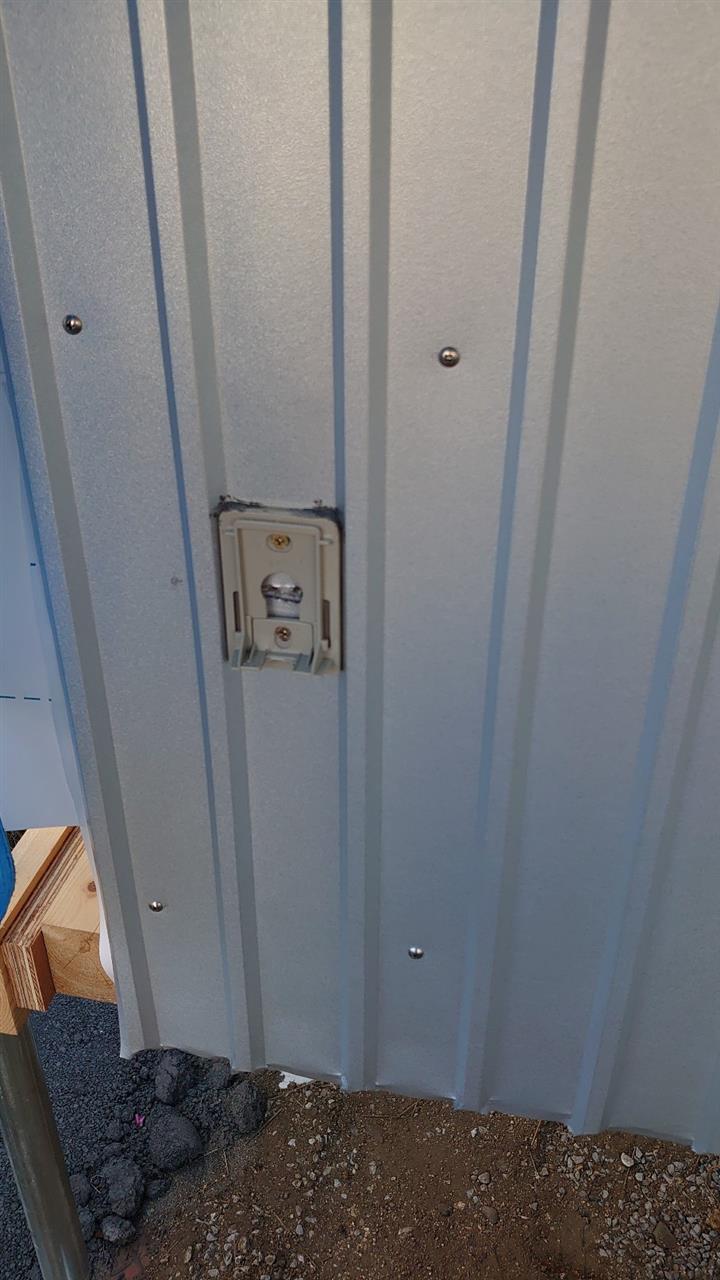

室内からサブバッテリーから充電する配線等をトラックのバッテリーに繋ぐために穴開けてます。トラックの室内は裏から簡単に配線できます(笑)

これは家の外壁に使う部材を利用しています。

お休みに連続して取り組んでいた「自作キャンピングカー製作」

8日目です。時間にして32時間くらいかな。

ようやく骨組みが完成です。後は外壁を貼るだけですね。お正月休みは内装に着手したいので(寒いから笑)



えー・・・前回から違いが判りますか？



そーです。横滑り窓を移動させました。10年インチキ大工をやっていて初めて親指のケガをしてしまいました(--;
いろいろ反省です。朝から40％くらいの仕事効率低下ですが工夫して頑張ります。



運転席上部のスペースを作ります。ここは私が寝るところ(笑)出来れば重量を少なく補強を手厚くしたいのですが・・・。



これは本当に苦労しましたよー。一人で作業もそうですが片手でやるので(--;

結局、軽量化は先端の杉の45×35ミリの細い柱(笑)あとはもう少し補強を入れます。先端は斜めにしたかったのですが・・・面倒なので垂直。空気抵抗が・・・(--;



さて屋上庭園(笑)の仕上げです。本当はウッドデッキのレッドシダーの赤杉を使いたかったのですが高い。なので25ミリの合板を3枚(6千円くらい)を300ミリ幅にカットしてウッドデッキ替わりにして雨対策の当初の穴あけはやめました。



このように隙間を作ってトタンに雨を流すようにしました。



でけたー。手すりと隙間板は、後日塗装します。寝転ぶと本当に気持ちいいです。



家の2階から見たショット(笑)

なかなか形になってきましたね(^-^v

さて冬は日暮れが早いので5時間くらいしか作業出来ません。そのうち1時間30分くらいは前後の片付けに時間を取られるので実質4時間くらいしか作業できません(;´д｀)

さて、格子付きの窓を取り付けですが、かなりコツいるので注意。力任せに取り付けると歪みます。3mmの隙間は必要なのでキッチリと枠を作らないのもポイント。そして写真のように足場立てているとサッシは入らないので、両方の縦の柱を付け、下部の子柱を付けたらサッシを先にいれてから上部の子柱を取り付けるとアラ簡単(笑)



トイレの窓みたい( ノД`)…



やはりトイレ(;´д｀)

で、2千円で貰ったシャッター付きアルミサッシ！の取り付け！

サッシ枠だけで本締めしてしまうと、このような小さな枠は歪みます。なので3本ほど仮止めした所でガラスを嵌め込んでスライドを見ます。そしてガラスの鍵を閉めた状態で本締めを。なるべく外に引っ張らないように気を付けます。で本締め終わればスライドをみて最初の状態の明け閉めが確認できればOKです！



2千円に見えない(笑)ここだけみると家のリフォーム(笑)



シャッターの取り付けは重いのでぎっくり腰に注意(笑)

自作キャンピングカー　冬場になると日没が早くて時間が足りません。

前回までは柱を建てられましたので、窓枠の製作開始です。

さて、その前に天井を作らねば。



1900ミリの位置にほぞ穴ならぬ「ほぞ柱(笑)」を四隅に配置。



天井柱を四本立てつけて二重天井を作ります。二重天井？



これが二重天井の下の部分。わかりますか？

薄い波板剛板を傾斜させてあります。この上にウッドデッキ・・・と思ったのですが4万円かかるので合板24×900×1800を3枚6000円を乗せて屋上の床(天井の上)にし、穴を開けて雨を下の部分の波板剛板に落として流す算段。防水塗装を塗ったくって雨の被害から避けますが、テストで2年間雨ざらし放置していた24ミリ合板は変形もしなかったので塗料だけでも問題ないでしょう。



あっという間に日暮れで作業終わり。シートを二枚撒いて雨除けと防犯に備えます(これ1時間近くかかる辛い作業)

で、一週間後に作業再開。シートを外すのにも30分(笑)



二重天井の仕上げは出来ません。分かりますよね？あんな柱に人が乗ったら撓みます(笑)なので窓枠を作る過程で補強を兼ねたタテの柱を4本建てます。

窓は3つ。1700×1100のシャッター付引き違いアルミサッシ(15万円)と1700×370の横滑り出し窓(8万円)と760×880の面格子引き違いアルミサッシ(5万円)

合計金額28万円・・・を2千円が二つと8千円ひとつで1万2千円也(訳アリ新品です)

安く仕上げられるのがDIYの醍醐味(笑)




じゃん♪2千円のシャッター付アルミサッシ。過程写真ないのは命一杯やってるので写真撮る時間がないからで(^-^;;

家のリフォームでさんざんアルミサッシの取り付けをやったのでポイント分かっているので楽に取り付けられました。



仮止めなのでシャッターと窓はまだつけられません。近所の人は「キッチンカーみたいやね」と・・・確かに(--;

反対側も時間切れで一つ付けて日没～





うーん・・・時間がない(--;

また1時間かけてシートを取り付けた

翌朝にパシャリ



週に1日の作業は捗りません(--;

さて、急ピッチで作業を進めているキャンピングカー作り。

家のリフォームだと１週間での作業時間は２４時間くらい。それは仕事帰りでもご飯食べたら作業できたからで、キャンピングカーの場合は１週間で５時間(--:
勿論、天候次第で０時間。なので晴れてて用事がなければ急ピッチ(笑)

前回までは何とかスクエア工法(特許・笑)で四角枠を4つ組み合わせてトラック荷台に乗せられました。雨対策でブルーシートを乗せるのに２時間(二人でやれば１０分です)

で、足場は６年ほど前？に屋根塗装で使ったパイプ達を再利用。これで箱を上げてトラックだけで走り出す「サンダーバード２号作戦」。しかしテストしましたらジャッキベースが垂直タイプなので斜めってダメでした。なので自在首振りジャッキベースをネットで仕入れ。(画像無くてすみません)

で、足場の良い駐車場に移動させたいのですが屋根が当たります。どのみち駐車場の屋根を解体する予定でしたので前倒しで解体。



ポリカ屋根を撤去。支柱解体は大変そう・・・５０年前？程の代物なので錆びて腐ってます。なのでサンダーで切断(笑)キリコが火花になって飛び散らないように毛布(笑)でカバーしながらです。解体作業は骨が折れました。



支柱解体できましたー。ふー・・・鉄物なのでトラックに乗せてまた売りに行きます。

で、トラックだけ輩出するので荷台を上げます。自在首振りジャッキを前二つ付けて水平器を駆使して垂直を足場に出せました。現在は柱だけで軽量ですから、この仕様(あり合わせ笑)でも問題ないですが足場バージョン２は作らねばですね。



さて仮足場を作ってジャッキベースを4つめんどくさいですがちまちま上げていきます。



サンダーバード２号完了(笑)
どう見てもお祭りの屋台。

早速トラックでホームセンターにパネルや柱の買いだしです(笑)
